Pnömatik aktüatörde kaçak, basınçlı havanın istenen kontrol noktası dışında sistemden dışarı çıkmasıdır. Bu tanım basit görünür ama sahada kaçakların etkisi çoğu zaman yanlış yorumlanır. Çünkü kaçak her zaman yüksek sesle kendini belli etmez. Bazı kaçaklar sessizdir, bazıları sadece belirli konumlarda ortaya çıkar, bazıları ise çevrim hızına bağlı olarak artar. Bu yüzden kaçak tespiti yapılırken amaç sadece ses aramak değildir. Amaç basınçlı havanın nereden kaybolduğunu, bu kaybın ne kadar olduğunu ve hangi koşullarda arttığını anlamaktır. Pnömatik aktüatörlerin çoğu vana otomasyonunda veya makine içi hareket uygulamalarında görev yapar. Bu sistemlerde basınçlı hava, kontrol valfi üzerinden aktüatöre girer ve aktüatör içindeki sızdırmazlık elemanları sayesinde iş üretir. Kaçak olduğunda aynı hava, iş üretmeden dışarı kaçar ve kompresör aynı işi yapmak için daha fazla çalışır.
Kaçakların oluştuğu yerleri doğru sınıflandırmak, tespit süresini dramatik şekilde kısaltır. Pnömatik aktüatörde kaçak kaynaklarını iki ana grup olarak düşünmek gerekir. Birinci grup aktüatörün kendi gövdesi ve iç parçalarıyla ilgilidir. Sızdırmazlık elemanları, mil keçeleri, piston contaları, gövde birleşim yüzeyleri ve kapak contaları bu gruba girer. İkinci grup ise aktüatöre bağlı hatlar ve kontrol bileşenleridir. Hortum bağlantıları, fittingler, hızlı bağlantılar, solenoid valf gövdeleri, manifolt bağlantıları, regülatör ve filtre bağlantıları bu grupta yer alır. Sahada yapılan en büyük hata, kaçağı sadece aktüatörde aramaktır. Oysa birçok durumda kaçak, aktüatöre giden hatta veya aktüatörü süren valfin egzoz hattında oluşur. Bu yüzden tespit sürecinde yaklaşım sistem bütününü kapsamalıdır.
Pnömatik aktüatörlerde kaçakların belirginleştiği bazı tipik senaryolar vardır. Basınç yükseldiğinde kaçak büyüyorsa, genelde bağlantı yüzeyleri veya yıpranmış sızdırmazlık elemanları şüphelidir. Kaçak sadece hareket anında artıyorsa, piston contası veya iç bypass kaçakları devreye girebilir. Aktüatör belirli bir konumda beklerken basınç düşüyorsa, valf iç kaçakları veya aktüatör içindeki sızdırmazlık problemleri ihtimali güçlenir. Ayrıca hava kalitesi de kaçak oluşumunu hızlandıran bir faktördür. Hat içinde su ve partikül varsa, sızdırmazlık elemanlarının yüzeyi zarar görür ve zamanla kaçak kaçınılmaz hale gelir. Bu yüzden kaçak tespitine başlamadan önce hava hazırlama ekipmanının durumu ve hat basıncının stabilitesi mutlaka değerlendirilmelidir.
Aktüatör gövdesi ve sızdırmazlık elemanları kaynaklı kaçaklar
Pnömatik aktüatörlerde en sık karşılaşılan kaçak türlerinden biri, doğrudan aktüatör gövdesi ve sızdırmazlık elemanları kaynaklı kaçaklardır. Bu kaçakların en zor tarafı, her zaman dışarıdan net görülmemesidir. Bazen hafif bir tıslama sesi vardır, bazen de ses yoktur ama sistem basıncı tutmaz. Özellikle vana otomasyonunda aktüatör belirli bir konumda beklerken kompresörün daha sık devreye girmesi, iç kaçak ihtimalini güçlendirir. Bu tip kaçaklarda en kritik parçalar mil keçesi, piston contası ve kapak contalarıdır. Mil keçesi yıprandığında kaçak genelde milin çıktığı bölgede belirginleşir ve hareket anında artma eğilimi gösterir. Piston contası zayıfladığında ise kaçak çoğu zaman dışarı vermez, iki oda arasında by pass oluşur. Bu durumda aktüatör hareket eder ama yavaşlar, kuvvet düşer veya son konuma oturmakta zorlanır. Dışarıdan bakınca hava kaçırmıyor gibi görünür ama performans düşüşü kaçak etkisini ele verir.
Gövde birleşim yüzeyleri ve kapak contaları da önemli bir kaynaktır. Özellikle yüksek çevrimli hatlarda titreşim ve darbe etkisi, birleşim yüzeylerinde mikroskobik boşluklar oluşturabilir. Bu boşluklar büyüdükçe kaçak artar. Ayrıca montaj sırasında yüzeyin temiz olmaması, contanın yuvasına tam oturmaması veya yanlış torkla sıkma yapılması kaçak riskini yükseltir. Burada sahada sık yapılan hata, kaçak gördüğünde rastgele daha fazla sıkmaktır. Fazla sıkma bazı durumlarda kısa süreli iyileşme sağlar gibi görünür ama contanın ezilmesine, yuva deformasyonuna ve daha büyük kaçaklara yol açabilir. Kalıcı çözüm, doğru sızdırmazlık elemanını doğru şekilde yerleştirip yüzey kondisyonunu kontrol etmektir.
Bu kaçakların maliyet tarafı çoğu zaman gizlidir. Çünkü kaçak küçük bile olsa, aktüatör sayısı fazla olan tesislerde toplam kayıp büyük olur. Bir aktüatördeki mil keçesi kaçırıyorsa, kompresör her çevrimde daha uzun çalışır ve sistem basıncı dalgalanmaya başlar. Basınç dalgalandığında aktüatörler aynı ritimde çalışmaz, bazı çevrimler uzar ve üretim hattında tempo bozulur. Üretim temposu bozulduğunda operatörler genelde hız ayarını kurcalamaya başlar, bu da sorunu daha da büyütür. Bu nedenle gövde ve sızdırmazlık kaynaklı kaçaklar, sadece hava kaybı değil aynı zamanda proses kalitesi problemidir. Kaçak tespit sürecinde bu parçaları doğru sırayla kontrol etmek, hem zamanı hem maliyeti aşağı çeker.
Pnömatik Aktüatör Çalışma Prensibi
Bağlantı elemanları hatlar ve valfler kaynaklı kaçaklar
Pnömatik aktüatörlerde kaçakların büyük bir kısmı, aktüatörün içinden değil, aktüatöre hava taşıyan hatlardan ve kontrol elemanlarından kaynaklanır. Bu durum sahada sıkça yanıltıcı olur. Çünkü aktüatörün yanında hava kaçıran bir ses duyulduğunda refleks olarak aktüatör suçlanır. Oysa kaçak, çoğu zaman fitting birleşiminde, hortum ucunda, hızlı bağlantıda, solenoid valfin gövdesinde veya valfin egzoz hattında oluşur. Bu nedenle tespit sürecinde sistem bütününe bakmak gerekir. Hat kaçakları genellikle küçük bir gevşeklik ya da yanlış montaj yüzünden başlar ve zamanla titreşim, sıcaklık değişimi ve basınç dalgalanmasıyla büyür. Bu kaçaklar küçükken bile kompresör çalışma süresini artırır ve enerji maliyetini yükseltir. Ayrıca basınç düşümü yaşandığında aktüatör çevrim süresi uzar, vana hareketi yavaşlar ve prosesin ritmi bozulur.
Bağlantı elemanlarında kaçak oluşmasının en yaygın sebeplerinden biri, yanlış fitting seçimi ve yanlış sıkma disiplinidir. Bazı uygulamalarda dişli bağlantılarda sızdırmazlık malzemesi yanlış kullanılır. Çok fazla uygulanırsa akışı daraltır ve parçacık koparıp sisteme taşır. Az uygulanırsa sızdırmazlık sağlanamaz. Ayrıca hortumların kesim yüzeyi düzgün değilse veya hortum fitting içine tam oturmadan sıkıldıysa, kaçak ilk günden başlar. Hızlı bağlantılar pratik olduğu için çok tercih edilir ama zamanla iç mekanizmalarında yıpranma oluşabilir. Özellikle sürekli sök tak yapılan hatlarda bu yıpranma kaçak ihtimalini artırır. Hat üzerinde darbe alan bölgeler, hortumun kıvrıldığı noktalar ve makinelerin hareketli kollarına yakın hatlar da kaçak açısından riskli alanlardır.
Solenoid valfler ve yön kontrol valfleri de kaçak kaynağı olabilir. Burada iki farklı kaçak türü vardır. Birincisi dış kaçak, yani valf gövdesinden veya bağlantılarından atmosfere kaçan hava. İkincisi iç kaçak, yani valf kapalı olması gerekirken iç geçiş nedeniyle hava kaçırması. İç kaçak çoğu zaman ses yapmaz, bu yüzden fark edilmesi zordur. Ancak etkisi büyüktür. Aktüatör konumdayken basınç korunamaz, sistem yavaşça basınç kaybeder ve kompresör devreye girer. Ayrıca valfin egzoz tarafında sürekli hafif bir hava çıkışı varsa bu da iç kaçak ihtimalini düşündürür. Bu noktada tespit yaklaşımı, sadece bağlantıları sıkmak değil, valfin çalışmasını ve egzoz davranışını izlemektir. Bazı uygulamalarda susturucu tıkanır, bu da egzoz hattında geri basınç oluşturur ve valf davranışını bozar. Sonuç yine kaçak gibi hissedilen performans düşüşü olur.
Hat ve valf kaynaklı kaçakların maliyeti, sayısal olarak hızlı büyür çünkü bu bileşenler bir tesiste çok fazladır. Bir aktüatör tek bir noktadır ama bir aktüatöre giden hat üzerinde birkaç bağlantı, bir valf bloğu ve birkaç ek parça bulunur. Bu kadar çok ek nokta, kaçak ihtimalini yükseltir. Bu yüzden kaçak yönetiminde kritik düşünce şudur. En çok kaçak üreten yer, en çok bağlantının olduğu yerdir. Pratikte ise en çok sorun, montaj standartlarının zayıf olduğu, malzemenin farklılaştığı ve bakım disiplininin oturmadığı hatlarda çıkar. Bu nedenle kaçak tespiti yaparken bu bölgelere öncelik vermek, sahada hem zaman kazandırır hem de maliyet düşüşünü daha hızlı görünür hale getirir.
Kaçak tespitine başlamadan önce doğru hazırlık
Pnömatik aktüatörde kaçak tespitine geçmeden önce yapılacak hazırlıklar, sahada hem zaman kazandırır hem de yanlış teşhis riskini ciddi şekilde azaltır. Çünkü kaçak aramak çoğu zaman bir cihazla gezip dinlemekten ibaret sanılır. Oysa hazırlık doğru değilse, bulduğun şey gerçek kaçak olmayabilir ya da gerçek kaçak sen bakarken kendini göstermeyebilir. İlk adım, sistemin çalışma koşullarını netleştirmektir. Hattın normal çalışma basıncı, devreye giren ekipman sayısı ve aktüatörlerin çalışma sıklığı bilinmeden yapılan tespit, sadece anlık bir gözlem olur. Bu yüzden kaçak tespitini mümkünse üretimin en stabil çalıştığı saatlerde ya da belirli bir test penceresinde yapmak daha doğru sonuç verir.
İkinci adım güvenli izolasyondur. Kaçak tespiti yapılırken amaç, kontrolsüz hareket riskini ortadan kaldırmaktır. Aktüatöre giden hava hattı kontrol altına alınmalı, mümkünse bölgesel izolasyon vanaları kullanılarak test alanı ayrıştırılmalıdır. Bazı kaçaklar, sistem yük altındayken artar. Bazıları ise yük yokken kendini belli eder. Bu yüzden sadece tek modda test yapmak yerine, aktüatörü hem bekleme konumunda hem de birkaç çevrim yaptırarak gözlemlemek gerekir. Bu noktada bir referans davranış belirlemek önemlidir. Aktüatör normalde kaç saniyede açıyor, kaç saniyede kapatıyor, bekleme konumunda basınç stabil mi, solenoid valf egzozunda sürekli hafif bir hava çıkışı var mı. Bu sorulara net cevap verildiğinde, tespit sırasında hangi bulgunun anormal olduğunu daha hızlı anlarsın.
Üçüncü adım hava kalitesi ve basınç kararlılığıdır. Hava hattında su, partikül veya düzensiz yağlama varsa, kaçak tespitinde hem yalancı belirtiler oluşur hem de gerçek kaçak daha hızlı büyür. Ayrıca basınç regülasyonu zayıfsa, basınç dalgalanması aktüatörün performansını değiştirir ve kaçak varmış gibi bir algı oluşturabilir. Bu yüzden kaçak aramadan önce filtre regülatör grubunun durumu, drenajın çalışıp çalışmadığı ve manometre okumasının stabil olup olmadığı mutlaka kontrol edilmelidir. Basınç sürekli oynuyorsa, önce bu dalgalanmanın kaynağı bulunmalı, sonra kaçak tespitine geçilmelidir.
Dördüncü adım ölçüm yaklaşımıdır. Kaçak tespitinde hedef sadece kaçak noktasını bulmak değil, kaçak şiddetini anlamaktır. Bu nedenle en baştan bir öncelik mantığı kurmak gerekir. En çok bağlantının olduğu bölgeler, valf adaları, hızlı bağlantı kullanılan hatlar ve sürekli titreşim alan noktalar önce taranmalıdır. Böylece kısa sürede en yüksek kaybı üreten noktaları yakalama ihtimali artar. Hazırlık aşamasında bu riskli alanları listelemek, sahada rastgele dolaşmayı bırakıp sistematik ilerlemeyi sağlar. Bu sistematik yaklaşım, maliyet düşürmenin de temelidir çünkü önce büyük kayıplar kapanır, sonra küçük kaçaklara inilir.
Hava kalitesi basınç ayarı ve güvenli izolasyon adımları
Pnömatik aktüatörde kaçak tespiti yapmadan önce hava kalitesi, basınç ayarı ve güvenli izolasyon adımlarını doğru kurmak gerekir. Çünkü kaçak ararken aynı anda iki riski yönetirsin. Birincisi güvenlik riski, ikincisi yanlış teşhis riski. Güvenlik tarafı şudur. Aktüatörler basınçlı hava ile hareket ettiği için kontrolsüz hava beslemesi, beklenmeyen hareketlere yol açabilir. Özellikle vana otomasyonunda aktüatör bir anda açabilir veya kapanabilir. Bu da sahada hem ekipman hem insan açısından risk oluşturur. Bu nedenle kaçak tespiti yapılacak hat bölgesel olarak izole edilmeli, test edilen alan dışında kalan ekipmanların yanlışlıkla tetiklenmesi engellenmelidir. İzolasyon vanaları yoksa, test planı oluşturulurken en azından solenoid valflerin enerji durumları kontrol edilmeli ve güvenli bir çalışma alanı oluşturulmalıdır.
Basınç ayarı ise tespit kalitesini doğrudan etkiler. Kaçaklar basınca göre büyür veya küçülür. Bu yüzden kaçak testinde hedef, sistemi normal çalışma basıncında gözlemlemektir. Daha düşük basınçta yapılan test, bazı kaçakları saklayabilir. Daha yüksek basınçta yapılan test ise normalde problem yaratmayacak küçük sızıntıları büyütür ve önceliklendirmeyi zorlaştırır. Bu nedenle önce normal çalışma basıncı netleştirilmeli, regülatör ayarı sabitlenmeli ve basınç dalgalanması varsa kaynağı bulunmalıdır. Basınç dalgalanmasının en sık sebepleri arasında kompresör kapasitesinin yetersiz kalması, hat içi kaçakların çok artmış olması, regülatör arızası veya filtre tıkanması bulunur. Bu tür dalgalanmalar çözülmeden yapılan kaçak tespiti, doğru sonuç vermeyecektir.
Hava kalitesi kısmı ise kaçakların hem nedeni hem de sonuçları açısından kritiktir. Hava hattında su ve partikül varsa, aktüatör içindeki sızdırmazlık elemanlarının yüzeyi zarar görür. Bu zarar, önce mikroskobik kaçaklarla başlar, sonra büyür ve performans düşüşü olarak kendini gösterir. Ayrıca hat içindeki kir, solenoid valf içinde iç kaçak oluşturabilir ve valfin kapanma sızdırmazlığını bozabilir. Bu yüzden kaçak tespitine başlamadan önce FRL grubunun durumu kontrol edilmelidir. Filtre elemanı kirliyse değiştirilmelidir. Su tutucu bölümü düzenli drenaj yapmıyorsa, hat içinde su birikir ve kaçak riski artar. Regülatörün manometresi stabil okumuyorsa, önce regülatörün doğru çalışıp çalışmadığı doğrulanmalıdır. Bu hazırlıklar yapılmadan sahaya ultrasonik dedektörle çıkmak, hızlı görünür ama gerçekte zaman kaybıdır.
Güvenli izolasyon adımlarının bir parçası da test sırasında sistemin nasıl davranacağını belirlemektir. Aktüatörü bekleme konumunda tutarak mı test edeceksin, yoksa belirli sayıda çevrim yaptırarak mı. Beklemede test, iç kaçakları daha net gösterir. Çevrim testi ise hareket anındaki kaçakları ortaya çıkarır. Bu iki mod, birbirini tamamlar. Ayrıca egzoz hatları ve susturucular unutulmamalıdır. Bazı kaçaklar aslında kaçak değildir, egzoz çıkışıdır. Ancak valf kapalıyken egzozdan sürekli hava geliyorsa bu iç kaçak işaretidir. Bu ayrımı yapabilmek için valfin çalışma modunu ve egzoz davranışını bilmek gerekir. Hazırlık doğru kurulursa, tespit aşamasında bulguların anlamı netleşir ve gereksiz parça değişimleri önlenir.
Pnömatik Sistemlerde Arıza Nedenleri ve Çözümleri
Basınç düşümü, yavaş çevrim, kaçak, titreşim ve performans kaybı gibi sorunların temel nedenlerini sistematik şekilde öğrenin ve sahada hızlı çözüm adımlarıyla ilerleyin.
Kaçak belirtisi veren işaretler ses çevrim süresi ve performans düşüşü
Pnömatik aktüatörde kaçak tespiti yaparken en güçlü avantajın, sistemin sana verdiği küçük işaretleri okumaktır. Kaçak her zaman gözle görünmez. Çoğu zaman önce davranış değişir, sonra kaçak büyür ve nihayet ses veya bariz bir performans kaybı ortaya çıkar. Bu yüzden kaçak belirtisi veren işaretleri doğru tanımak, arızayı büyümeden yakalamanı sağlar ve maliyeti düşürmenin en hızlı yoludur. Sahada en sık karşılaşılan belirtiler üç grupta toplanır. Ses, çevrim süresi değişimi ve genel performans düşüşü. Bu üç belirtiyi birlikte yorumladığında, kaçak noktasını daha hızlı daraltırsın.
Ses, en bilinen belirtidir ama tek başına güvenilir değildir. Çünkü bazı kaçaklar yüksek frekansta olur ve insan kulağıyla duyulması zorlaşır. Bazıları ise susturucu veya kabin içinde kaldığı için ses dışarı gelmez. Yine de düzenli tespitlerde ses analizi çok işe yarar. Aktüatör çevresinde sürekli tıslama duyulması, çoğu zaman fitting bağlantısı, hızlı bağlantı veya mil keçesi gibi dış kaçaklara işaret eder. Solenoid valf egzozundan sürekli hava çıkışı duyulması ise iç kaçak ihtimalini artırır. Burada kritik ayrım şudur. Valf komut almıyorken egzozdan hava çıkıyorsa bu normal kabul edilmez. Bu, valfin iç sızdırmazlığında sorun olabileceğini veya susturucunun tıkanıklık nedeniyle valf davranışını bozduğunu düşündürür. Sesin şiddeti zamanla artıyorsa, kaçak büyüyor demektir ve önceliklendirmede üst sıraya alınmalıdır.
Çevrim süresi değişimi ise kaçakların en net göstergelerinden biridir. Bir aktüatör normalde belirli bir süre içinde açıp kapatırken, zamanla aynı komutla daha yavaş hareket etmeye başlıyorsa sistem ya basınç kaybediyordur ya da aktüatör iç kaçakla kuvvet kaybediyordur. Burada çevrim süresinin sadece yavaşlaması değil, tutarsızlaşması da önemlidir. Bir çevrim hızlı, bir çevrim yavaş oluyorsa basınç dalgalanması veya valf davranışı şüphelidir. Her çevrim yavaşlıyorsa aktüatörün iç sızdırmazlığı veya hat üzerinde sürekli bir kaçak düşünülmelidir. Bu nedenle kaçak tespiti için sahada basit bir zaman ölçümü bile büyük fark yaratır. Aynı aktüatörü belirli aralıklarla ölçmek, kaçakların büyüme trendini yakalamanı sağlar.
Performans düşüşü ise genellikle operatör şikayetiyle fark edilir. Vana tam kapatmıyor, proses basıncı kaçırıyor, hat istenen debiyi tutmuyor, aktüatör son konuma vuruyor veya son konuma oturmuyor gibi belirtiler, kaçakla birlikte gelen sistem zayıflamasının işaretidir. Özellikle iç kaçaklarda aktüatör dışarı hava kaçırmıyor gibi görünür ama ürettiği kuvvet düşer. Bu durumda aktüatör vanayı tam oturtamaz ve sızdırmazlık problemi varmış gibi bir tablo oluşur. Aslında kök neden aktüatör içinde by pass kaçaktır. Bir başka performans belirtisi, kompresörün daha sık devreye girmesidir. Hattın yükü değişmediği halde kompresör daha sık çalışıyorsa, sistemde artan kaçak ihtimali güçlenir. Bu gözlem, özellikle gece vardiyasında veya üretim düşükken daha net görünür.
Kaçak belirtilerini okurken çevresel faktörleri de hesaba katmak gerekir. Sıcaklık düştüğünde bazı sızdırmazlık elemanları farklı davranabilir. Titreşim arttığında bağlantılar gevşeyebilir. Yeni yapılan bir bakım sonrası kaçak başladıysa, montaj disiplini veya yanlış parça kullanımı ihtimali artar. Bu yüzden belirtiyi gördüğünde ilk soru şu olmalıdır. Bu değişim ne zaman başladı. Ardından ikinci soru gelir. Bu değişim hangi koşullarda artıyor. Bu iki soruya cevap verildiğinde, kaçak tespiti daha hedefli hale gelir ve gereksiz deneme yanılma azalır.
Sahada kaçak tespit yöntemleri pratikten profesyonele
Pnömatik aktüatörde kaçak tespiti, sahada doğru sırayla uygulandığında çok hızlı sonuç veren bir süreçtir. Buradaki kritik nokta, yöntemi rastgele seçmek değil, tesisin ölçeğine ve problemin karakterine göre yöntemi katmanlı bir şekilde uygulamaktır. Küçük bir tesiste veya tek bir hat üzerinde çalışıyorsan, basit gözlemsel kontrol ve köpük testi çoğu zaman yeterlidir. Büyük bir tesiste, onlarca aktüatör ve yüzlerce bağlantı noktası varsa, aynı yaklaşım zaman kaybettirir ve çoğu kaçak gözden kaçar. Bu nedenle pratikten profesyonele doğru ilerleyen bir yöntem seti kurmak gerekir. Amaç, önce en hızlı eleme yöntemlerini kullanmak, ardından kesin tespit yöntemleriyle nokta atışı yapmak ve en sonda ölçümleyerek önceliklendirmeyi netleştirmektir.
Pratik yöntemlerin en büyük avantajı maliyetinin düşük ve uygulanmasının kolay olmasıdır. Gözlemsel kontrol, doğru yapıldığında beklenenden güçlüdür. Hortumların büküldüğü noktalar, titreşime maruz kalan bağlantılar, hızlı bağlantı elemanları, valf adalarının çevresi ve aktüatör mil çıkış bölgesi ilk bakılması gereken yerlerdir. Ardından basit bir dinleme yaklaşımı gelir. Kaçak sesi her zaman güvenilir olmasa da özellikle büyük dış kaçaklarda hedefi hızla daraltır. Bu noktada önemli olan, sesi ararken sistemi aynı çalışma modunda tutmaktır. Bazı kaçaklar sadece belirli konumda ortaya çıkar. Bu nedenle aktüatörü hem beklemede hem de birkaç çevrim yaptırarak gözlemlemek gerekir. Böyle bir tarama, köpük testine geçmeden önce hangi noktaların şüpheli olduğunu belirler ve gereksiz uygulamayı azaltır.
Profesyonel yöntemlere doğru ilerledikçe hız artar ve hata payı düşer. Ultrasonik kaçak dedektörleri, insan kulağının duyamadığı frekansları algılayarak kaçakları çok daha uzaktan ve çok daha net yakalayabilir. Bu, özellikle gürültülü üretim alanlarında büyük avantaj sağlar. Ancak burada da yöntem disiplini önemlidir. Dedektörle rastgele dolaşmak yerine, önce hat üzerinde bölge bölge tarama yapmak gerekir. Valf adaları, manifoldlar, sık bağlantı kullanılan hatlar ve kritik aktüatörlerin çevresi öncelikli tarama bölgeleridir. Dedektör bir sinyal verdiğinde, nokta daraltılır ve sonra köpük testi ile görsel doğrulama yapılabilir. Böylece hem hızlı hem kesin bir tespit elde edilir. Büyük tesislerde bu yaklaşım, kaçak tespit süresini dramatik şekilde kısaltır.
Kaçak tespit yöntemlerinde bir diğer kritik nokta, kaçak ile egzozu ayırt etmektir. Pnömatik sistemlerde solenoid valfler çalışırken egzozdan hava atar ve bu normaldir. Kaçak arayan kişi bazen bunu kaçak sanıp yanlış yere odaklanabilir. Bu ayrımı yapmak için test sırasında valfin komut durumunu bilmek gerekir. Valf komut almıyorken egzozdan sürekli hava çıkışı varsa iç kaçak ihtimali artar. Valf çalışırken egzoz çıkışı normaldir. Bu ayrım netleşmeden yapılan tespit, hatalı parça değişimine yol açabilir. Bu nedenle pratik yöntemler ile profesyonel yöntemler birlikte kullanılmalı ve her bulgu çalışma senaryosu içinde yorumlanmalıdır.
Köpük testi ve gözlemsel kontrolün doğru uygulanması
Köpük testi ve gözlemsel kontrol, pnömatik aktüatörde kaçak tespitinin en pratik ama en çok yanlış uygulanan adımıdır. Bu yöntemin gücü basittir. Kaçak varsa kabarcık oluşur ve nokta netleşir. Ancak sahada bu basit mantık yüzünden acele edilir, test yanlış noktada yapılır ya da yanlış koşulda yapılır ve sonuçlar yanıltıcı olur. Doğru uygulandığında köpük testi, fitting kaçaklarını, hortum bağlantı kaçaklarını, gövde birleşim yüzeyi kaçaklarını ve mil keçesi çevresindeki dış kaçakları çok hızlı şekilde görünür hale getirir. Yanlış uygulandığında ise küçük kaçaklar gözden kaçar veya egzoz akışı kaçak sanılır.
İlk kural, testin doğru basınç koşulunda yapılmasıdır. Sistem normal çalışma basıncında değilse, kaçak kabarcık üretmeyebilir veya olduğundan küçük görünür. Bu nedenle regülatör basıncı stabil hale getirilmeli ve manometre okuması sabitlenmelidir. İkinci kural, test edilecek alanın temiz olmasıdır. Yağ, toz ve kir köpük filminin davranışını bozar. Özellikle yağlı yüzeylerde köpük hızlı akar ve kabarcık oluşumu net görünmeyebilir. Bu yüzden testten önce bağlantı bölgesi hafifçe silinmeli ve yüzeydeki yoğun kir alınmalıdır. Üçüncü kural, doğru nokta seçmektir. Köpük testi tüm hattı kaplayacak şekilde rastgele uygulanmaz. Önce gözlemsel kontrol ile şüpheli noktalar belirlenir. Hortumun fittinge girdiği yer, dişli birleşimler, hızlı bağlantı elemanlarının çevresi, solenoid valfin bağlantı yüzeyleri ve aktüatör mil çıkış bölgesi gibi noktalar sırayla test edilir.
Gözlemsel kontrol kısmında ise odak, sadece sese kulak vermek değildir. Hortumların hareket sırasında sürtündüğü yerler, kablo kanallarına temas eden bölgeler, titreşim alan bağlantılar ve bağlantı elemanlarının yönleri kontrol edilir. Hortum çok kıvrılmışsa veya sürekli gerilim altındaysa, fittingte mikroskobik kaçak başlayabilir. Bu kaçak ilk aşamada çok küçük olur, köpük testi ile görünür hale getirilebilir. Ayrıca bağlantı elemanlarında yanlış açıyla zorlanma varsa, sıkma yapıldığı halde kaçak devam edebilir. Bu durumda sorun sıkma değil, hizalama ve mekanik yüklemedir. Bu tür senaryolarda köpük testi kaçak noktasını gösterir ama kalıcı çözüm, hattın mekanik düzenini düzeltmek olur.
Köpük testinde sık yapılan bir hata, egzoz hattını kaçak gibi yorumlamaktır. Solenoid valf çalışırken egzozdan hava atar. Bu normaldir ve köpük uygulandığında kabarcık üretebilir. Bu yüzden valfin komut durumunu bilmeden egzoz bölgesini test etmek doğru değildir. Asıl kontrol, valf komut almıyorken egzozdan hava çıkışı olup olmadığıdır. Eğer valf pasif haldeyken egzozda sürekli kabarcık oluşuyorsa bu iç kaçak şüphesini güçlendirir. Bir diğer hata, çok güçlü hava akışında köpüğün uçup gitmesidir. Bu durumda köpüğün yoğunluğu ve uygulama şekli önem kazanır. Ama temel prensip değişmez. Önce şüpheli nokta daraltılır, sonra köpükle doğrulanır.
Köpük testi sonrası yapılması gereken şey, bulguları kayıt altına almaktır. Hangi noktada kaçak var, hangi tip bağlantı, kaçak şiddeti kabarcık hızına göre nasıl görünüyor. Bu kayıt, aynı kaçakların tekrarını izlemek için gereklidir. Ayrıca bakım sonrası kontrol listesi oluşturmak için de temel veri sağlar. Bu disiplin, maliyet düşürme hedefinin sürdürülebilir olmasını sağlar. Çünkü kaçaklar kapatıldığında kompresör yükü düşer, enerji tüketimi azalır ve sistem daha stabil çalışır. Köpük testi doğru uygulandığında, bu kazançların ilk adımı çok hızlı şekilde atılmış olur.
ATEX Pnömatik Aktüatörler
Patlayıcı atmosfer bulunan sahalarda ATEX uyumlu pnömatik aktüatör seçiminde dikkat edilmesi gereken temel kriterleri ve uygulama mantığını bu içerikte inceleyin.
Ultrasonik kaçak dedektörü ile hızlı tarama ve nokta atışı tespit
Ultrasonik kaçak dedektörü, pnömatik aktüatör hatlarında kaçak ararken sahadaki en büyük sorunu çözer. Gürültü. Üretim alanında motorlar, fanlar, kompresör sesi ve mekanik darbeler varken küçük kaçakları kulakla yakalamak zordur. Ultrasonik dedektör ise hava kaçağının ürettiği yüksek frekanslı sesi algılar ve bunu operatörün anlayacağı bir sinyale dönüştürür. Bu sayede küçük kaçaklar bile hızlı şekilde bulunur. Özellikle çok sayıda aktüatör olan tesislerde, köpük testiyle tek tek nokta denemek yerine önce ultrasonik tarama yapmak ciddi zaman kazandırır.
Doğru kullanım için ilk adım, sahayı bölgelere ayırmaktır. Valf adaları, manifold bağlantıları, hızlı bağlantı kullanılan hatlar, titreşim alan bölgeler ve kritik aktüatör çevresi öncelikli tarama alanları olmalıdır. Dedektörü hat boyunca yavaşça gezdirirken sinyal artışını takip edersin. Sinyal yükseldiğinde hedefi daraltırsın ve bağlantı noktalarını tek tek yakın mesafeden tararsın. Nokta atışı için önemli detay, egzoz akışı ile gerçek kaçağı ayırt etmektir. Solenoid valf çalışırken egzozdan hava çıkması normaldir. Ancak valf komut almıyorken egzoz tarafında sürekli sinyal geliyorsa iç kaçak ihtimali güçlenir. Bu ayrımı yapabildiğinde, gereksiz parça değişimi yapmadan doğru kaynağa gidersin.
Ultrasonik tespit, çoğu zaman doğrulama adımıyla birleştiğinde en güçlü sonucu verir. Dedektörle nokta daraltılır, ardından köpük testiyle görsel doğrulama yapılır. Böylece hem hızlı hem kesin bir teşhis elde edilir. Bu yaklaşım, kaçak yönetimini rastgele bakım işinden çıkarır ve ölçülebilir maliyet düşürme sürecine dönüştürür.
Kaçağı doğrulama ve ölçümleme maliyet hesabı
Pnömatik aktüatörde kaçak tespitinin en kritik noktası, kaçağı bulduktan sonra onu ölçülebilir hale getirmektir. Çünkü maliyeti düşüren şey sadece kaçak kapatmak değildir. En büyük kaybı üreten kaçakları önce kapatmaktır. Sahada onlarca küçük kaçak olabilir. Hepsini aynı anda çözmeye çalışmak, bakım ekibini yorar ve yatırımın geri dönüşünü belirsiz hale getirir. Doğrulama ve ölçümleme aşaması, kaçakları bir tasarruf projesine dönüştürür. Bu aşamada amaç, kaçak şiddetini anlamak, basınç düşümü davranışını okumak ve kompresör yükü üzerindeki etkisini görünür kılmaktır. Böylece hangi hattın öncelikli olduğunu, hangi noktaların en çok para yaktığını net şekilde belirlersin.
Doğrulama adımı, tespit edilen noktanın gerçekten kaçak olup olmadığını kesinleştirir. Köpük testi bu doğrulamada güçlü bir araçtır. Ultrasonik dedektör, kaçak olabilecek bölgeyi çok hızlı bulur ancak doğrulama olmadan yapılan müdahale bazen gereksiz olur. Doğrulama ile tespit, gerçek kaçak noktasına indirgenir ve çözüm doğru yerde uygulanır. Bu adım özellikle solenoid valf egzoz tarafında önemlidir. Çünkü bazı hava çıkışları normal egzoz davranışı olabilir. Doğrulama yapılmadan valfi kaçak diye değiştirmek hem maliyet hem zaman kaybıdır. Doğrulama ayrıca aktüatör iç kaçakları için de önemlidir. İç kaçaklarda dışarı kabarcık görülmez. Bu durumda doğrulama, basınç tutma testi ve performans gözlemiyle yapılır.
Ölçümleme tarafında ise iki ana yaklaşım öne çıkar. Basınç düşümü davranışını izlemek ve hava tüketimi üzerinden maliyet hesabı yapmak. Basınç düşümü testi, sistem belirli bir basınçta izole edildiğinde basıncın ne hızla düştüğünü görmeyi sağlar. Bu düşüş, kaçak şiddeti hakkında güçlü bir fikir verir. Eğer basınç hızla düşüyorsa kaçak büyüktür ve öncelik yüksektir. Eğer basınç yavaş düşüyorsa kaçak küçük olabilir ama yine de toplamda büyük kayıp yaratabilir. Çünkü küçük kaçakların sayısı fazla olduğunda toplam kayıp büyür. Bu yüzden ölçümleme, tek bir noktayı değil, hattın genel davranışını da kapsamalıdır.
Maliyet hesabı kısmı, çoğu işletmede görmezden gelinen ama yönetimi ikna eden bölümdür. Kaçakların enerji maliyeti, kompresörün daha uzun süre çalışmasıyla ortaya çıkar. Kompresör daha uzun çalıştıkça elektrik tüketimi artar, kompresörün bakım ihtiyacı sıklaşır ve ekipman ömrü kısalır. Ölçümleme ile kaçak kapatıldığında kompresörün yükünün ne kadar düştüğü görülebilir. Bu düşüş görünür hale geldiğinde, kaçak tespiti bir bakım işi olmaktan çıkar, doğrudan maliyet düşürme projesi haline gelir. Ayrıca basınç kararlılığı arttığında aktüatörlerin çevrim süresi daha stabil olur, proses daha tutarlı çalışır ve kalite riskleri azalır. Bu dolaylı kazançlar da maliyet hesabının bir parçasıdır.
Basınç düşümü testi ile kaçak şiddetini okuma
Basınç düşümü testi, pnömatik aktüatörde kaçağın şiddetini hızlı ve güvenilir şekilde anlamanın en pratik yollarından biridir. Bu testin değeri şuradan gelir. Dışarıdan görünmeyen iç kaçakları da yakalamaya yardımcı olur ve kaçağın ne kadar büyük olduğunu sayısal bir davranış üzerinden okursun. Sahada çoğu kaçak tespiti, nokta bulma üzerine kuruludur. Ancak basınç düşümü testi, noktayı bulmadan önce bile bir hattın problemli olup olmadığını gösterebilir. Bu yüzden özellikle çok sayıda aktüatör bulunan tesislerde, önce basınç düşümü testiyle problemli bölgeleri ayıklamak, sonra detaylı tespit yöntemlerine geçmek çok verimli bir yaklaşımdır.
Testin mantığı basittir. Belirli bir hattı ya da aktüatör grubunu izole edersin, hat basıncını normal çalışma seviyesine getirirsin ve ardından beslemeyi kapatırsın. Sonra manometreden basıncın ne hızla düştüğünü izlersin. Basınç hızlı düşüyorsa kaçak büyüktür. Basınç yavaş düşüyorsa kaçak küçük olabilir veya sistemin hacmi büyük olduğu için düşüş daha yavaş görünüyor olabilir. Bu nedenle testte sadece düşüş hızına bakmak değil, test edilen bölümün hacmini ve bağlı ekipman sayısını da hesaba katmak gerekir. Örneğin bir aktüatör hattı ile bir valf adası hattının hacmi aynı değildir. Bu yüzden aynı düşüş hızı, farklı sistemlerde farklı kaçak şiddetine işaret edebilir. Yine de test, özellikle karşılaştırma yapmak için çok güçlüdür. Aynı hattı farklı günlerde ölçerek trendi görebilirsin. Bakım sonrası düşüş yavaşladıysa kaçaklar azalmış demektir. Düşüş hızlanıyorsa kaçaklar büyüyor demektir.
Basınç düşümü testinde dikkat edilmesi gereken bir diğer nokta, sistemin test sırasında hangi konumda olduğudur. Aktüatör bekleme konumunda mı, yoksa belirli bir pozisyonda mı kilitli. Bazı kaçaklar sadece belirli konumda ortaya çıkar. Örneğin mil keçesi, milin hareket ettiği bölgede daha fazla kaçırabilir. Valf iç kaçakları, valfin kapalı konumunda daha belirgin hale gelebilir. Bu nedenle tek bir konumda test yapmak yerine, kritik aktüatörlerde birkaç farklı konumda test yapmak daha doğru sonuç verir. Ayrıca solenoid valflerin komut durumları test planına dahil edilmelidir. Valf enerjiliyken ve enerjisizken iç kaçak davranışı farklı olabilir. Bu farklılık, kaçak kaynağını daraltmak için çok değerlidir.
Testin uygulama disiplininde en sık yapılan hata, basıncı tam stabilize etmeden ölçüme başlamaktır. Manometre ibresi zaten dalgalanıyorsa, düşüşü doğru yorumlamak zordur. Bu yüzden testten önce regülatör basıncının sabit olduğundan emin olmak gerekir. Ayrıca manometre hassasiyeti önemlidir. Çok kaba ölçekli bir göstergede küçük düşüşleri görmek zor olur. Kritik hatlarda daha hassas ölçüm ekipmanı kullanmak, küçük kaçakları da görünür kılar. Ancak burada amaç mikroskobik düşüşleri takıntı haline getirmek değildir. Amaç, kaçakları sınıflandırmaktır. Hangi hat hızlı düşüyor, hangi hat orta hızda düşüyor, hangi hat stabil. Bu sınıflandırma, bakım ekibinin öncelik sırasını belirler ve maliyet düşürme hedefini hızlandırır.
Basınç düşümü testi, tek başına kesin teşhis aracı değildir. Kaçağın yerini söylemez. Ama sana nerede araman gerektiğini söyler. Bu da sahada en değerli bilgidir. Bir sonraki adımda debi ölçümü ve kompresör yükü üzerinden maliyet çıkarma konusuna geçeceğiz. Çünkü basınç düşümü ile kaçak şiddetini görürsün, debi ve kompresör yükü ile bunu paraya çevirirsin. Paraya çevirdiğinde ise kaçak yönetimi gerçek bir performans projesi haline gelir.
Debi ölçümü ve kompresör yükü üzerinden maliyet çıkarma
Pnömatik aktüatörde kaçak maliyetini gerçekten görünür kılan yöntem, debi ölçümü ve kompresör yükü üzerinden hesap yapmaktır. Çünkü bakım ekipleri kaçağı bulup kapatabilir, ancak yönetimi ikna eden ve bütçe açan şey kaçak kapatmanın faturaya etkisini net gösterebilmektir. Basınç düşümü testi sana kaçak şiddetini hissettirir, debi ve kompresör yükü ise bunu paraya çevirir. Bu dönüşüm yapıldığında kaçak tespiti bir arıza işi olmaktan çıkar, ölçülebilir enerji verimliliği projesine dönüşür. Ayrıca bu yaklaşım, hangi kaçakların önce kapatılması gerektiğini de tartışmasız hale getirir.
Debi ölçümü yaklaşımı sahaya göre değişir. Bazı tesislerde hat üzerinde debimetre veya hava tüketim ölçer bulunur. Bu durumda belirli hatların tüketimini izlemek mümkündür. Eğer böyle bir ölçüm yoksa, kompresörün çalışma süresi ve yük davranışı üzerinden de güçlü çıkarımlar yapılabilir. Basit bir gözlem bile değerli olabilir. Üretim aynıyken kompresör daha sık devreye giriyorsa, kaçak artmış olabilir. Kaçaklar kapatıldıktan sonra kompresörün devreye girme aralığı uzuyorsa, tasarruf oluşmuştur. Bu gözlemin daha disiplinli versiyonu, kompresörün yükte kalma süresini ve boşta çalışma süresini kayıt altına almaktır. Kaçaklar arttığında kompresör daha uzun süre yükte kalır. Kaçaklar azaldığında yük süresi düşer. Bu değişim, elektrik tüketimini doğrudan etkiler.
Maliyet çıkarma tarafında kritik olan, tek bir kaçağın değil, toplam kaçak yükünün maliyetini hesaplamaktır. Çünkü birçok tesiste problem, tek bir büyük kaçaktan çok, küçük kaçakların birikimidir. Bağlantı noktaları, valf adaları, hızlı bağlantılar ve yıpranmış sızdırmazlık elemanları bir araya geldiğinde kompresör sürekli bir kaçak besler. Bu sürekli besleme, üretim çalışmasa bile enerji tüketir. Bu nedenle gece vardiyasında veya üretim düşükken kompresör davranışını izlemek çok değerli veri sağlar. Üretim durduğunda kompresör hala sık devreye giriyorsa, kaçak yükü yüksektir. Kaçaklar kapatıldığında bu davranış belirgin şekilde iyileşir.
Bu hesaplamayı sahada yönetilebilir hale getiren bir yaklaşım, önce bir referans oluşturmak, sonra iyileşmeyi ölçmektir. Referans, kaçak kapatmadan önceki kompresör yük davranışıdır. İyileşme ise kaçak kapattıktan sonraki davranıştır. Bu iki durum arasındaki fark, tasarrufu işaret eder. Tasarrufu gösterdiğinde, kaçak tespitine ayrılan iş gücünün karşılığı netleşir. Ayrıca bu yaklaşım, bakım planlamasını da güçlendirir. Çünkü hangi bölümde kaçaklar tekrar ediyorsa, orada montaj standardı, parça kalitesi veya eğitim ihtiyacı olabilir. Yani maliyet çıkarma sadece faturayı düşürmek için değil, sistemin zayıf halkasını bulmak için de kullanılır.
Debi ve kompresör yükü üzerinden yapılan maliyet analizi, kaçak giderme stratejilerini de yönlendirir. Örneğin bir bölgede sürekli kaçak çıkıyorsa, sadece kaçak kapatmak yetmez. O bölgedeki fitting standardını değiştirmek, hortum yönlendirmesini iyileştirmek veya valf adasında kullanılan bileşenleri gözden geçirmek gerekebilir. Böylece kaçak yönetimi reaktif değil, proaktif hale gelir. Bir sonraki başlıkta kaçak giderme ve kalıcı önleme stratejilerine geçeceğiz. Çünkü kaçağı bulmak kadar önemli olan şey, kaçağın tekrarını önlemektir. Tek seferlik müdahaleler yerine sistematik önleyici yaklaşım kurulduğunda gerçek maliyet düşüşü kalıcı olur.
Kaçak giderme ve kalıcı önleme stratejileri
Pnömatik aktüatörde kaçak tespiti doğru yapıldığında bile, asıl kazanç kaçak giderme ve kalıcı önleme stratejileriyle gelir. Çünkü sahada en pahalı senaryo şudur. Kaçak bulunur, hızlıca kapatılır, birkaç gün rahat eder, sonra aynı kaçak geri gelir. Bu döngü hem iş gücü tüketir hem de işletmede güven kaybı oluşturur. Kalıcı düşüş ise tekrar etmeyen çözümlerle mümkündür. Bunun için iki şeyi aynı anda yapmak gerekir. Birincisi doğru onarım. İkincisi tekrar nedenini ortadan kaldıran önleyici yaklaşım. Onarım kısmı sadece parça değiştirmek değildir. Yüzey kondisyonu, montaj disiplini ve doğru malzeme seçimi birlikte yapılmazsa kaçak geri döner. Önleyici yaklaşım da sadece periyodik bakım değildir. Standardizasyon, doğru basınç yönetimi ve doğru hava kalitesi gibi temel disiplinler kurulmadıkça kaçaklar üretmeye devam eder.
Kaçak giderme sürecinde ilk kural, problemi doğru kategoride çözmektir. Eğer kaçak bağlantı elemanındaysa, çözüm genelde fitting, hortum ucu, dişli sızdırmazlık ve mekanik yükleme üzerinden yürür. Eğer kaçak aktüatör gövdesindeyse, çözüm sızdırmazlık elemanları, yüzey kontrolü ve doğru montaj torku üzerinden yürür. Eğer kaçak iç kaçaksa, yani dışarı hava çıkmıyor ama basınç tutulamıyorsa, çözüm aktüatör iç sızdırmazlığı veya valf iç sızdırmazlığı üzerinden yürür. Bu ayrımı yapmadan yapılan müdahaleler, gereksiz parça değişimi ve tekrar arızası üretir. Bu bölümde hedef, her kaçak tipini kalıcı şekilde kapatmak ve tekrar etmemesini sağlayacak saha disiplinini kurmaktır.
Kalıcı önleme stratejilerinin temelinde kayıt ve standardizasyon vardır. Hangi noktada kaçak oldu, hangi parça kullanıldı, kaçak ne kadar sürede geri geldi, hangi hatlarda tekrar ediyor. Bu veriler yoksa, kaçak yönetimi sürekli aynı hataları tekrar eder. Veriler varsa, en çok tekrar eden noktalar belirlenir ve kök neden çözümü yapılır. Örneğin belirli bir hat bölgesinde sürekli fitting kaçıyorsa, sorun sadece sıkma değildir. Hortum sürekli zorlanıyor olabilir, titreşim çok fazla olabilir, kullanılan fitting standardı uygun olmayabilir veya montaj yapan ekip aynı hatayı tekrar ediyor olabilir. Bu durumlarda çözüm, tek tek kaçak kapatmak yerine o bölgenin montaj standardını değiştirmektir.
Ayrıca hava kalitesi ve basınç yönetimi kalıcı önleme için temel şarttır. Hava hattında su varsa, sızdırmazlık elemanlarının ömrü düşer. Filtreler tıkalıysa basınç dalgalanır ve bağlantılar daha hızlı gevşer. Regülatörler stabil değilse aktüatörler düzensiz çalışır ve mekanik darbe artar. Bu darbe, bağlantı elemanlarının gevşemesini hızlandırır. Yani kaçakların tekrarını önlemek için sadece aktüatörle uğraşmak yetmez. Sistemin hava hazırlama, basınç regülasyonu ve hız kontrol yaklaşımı da iyileştirilmelidir. Bu iyileştirmeler yapıldığında, kaçak giderme yalnızca bugünü değil, gelecek ayları da düzeltir.

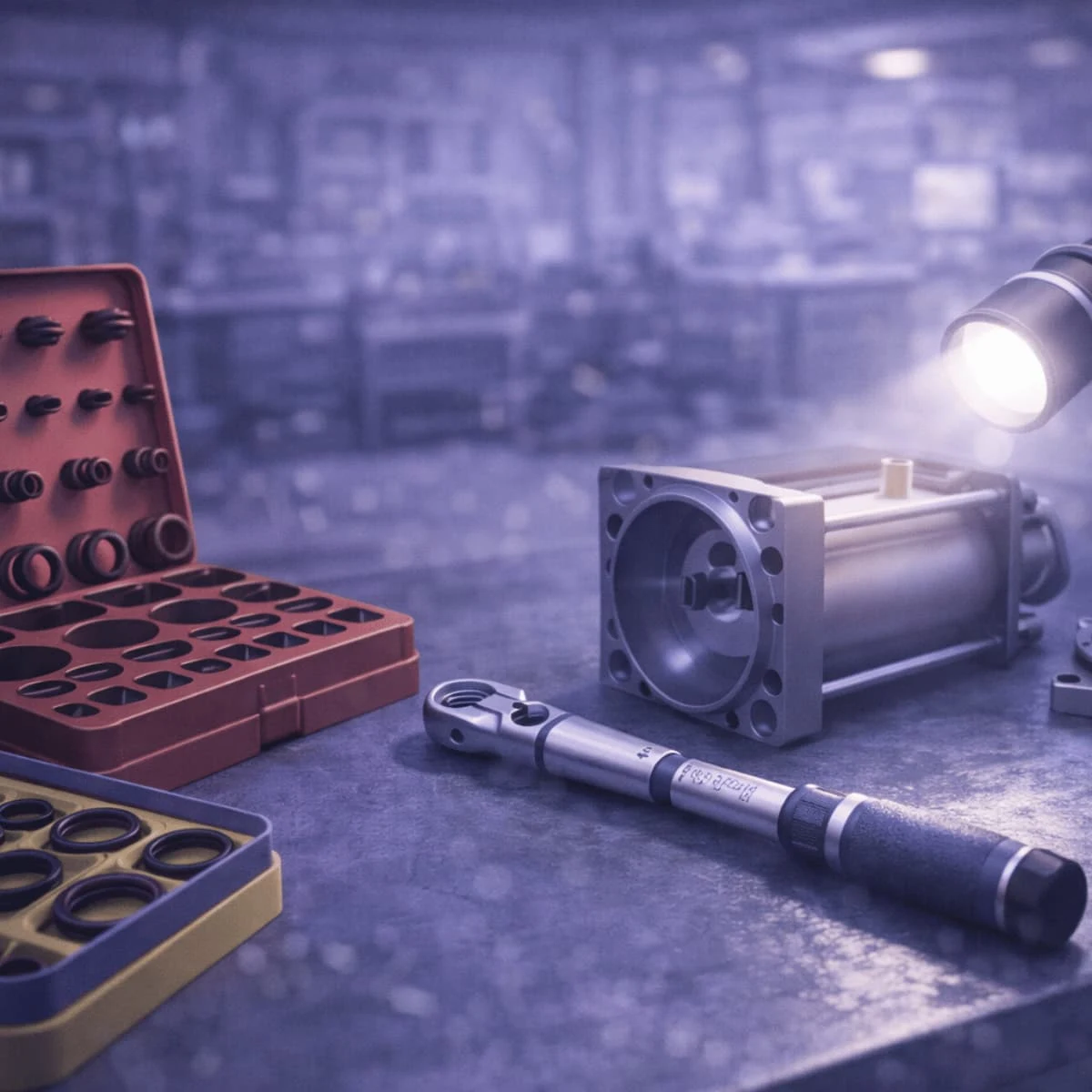

O ring değişimi yüzey kontrolü ve doğru montaj disiplinleri
Pnömatik aktüatörde kaçakların kalıcı şekilde çözülmesinde en kritik adım, o ring değişimi, yüzey kontrolü ve doğru montaj disiplinlerini sahada standart hale getirmektir. Çünkü birçok kaçak, parça eskidiği için değil, parça yanlış uygulandığı için tekrar eder. O ring doğru malzeme değilse kısa sürede sertleşir, şişer veya çatlar. Yüzeyde mikroskobik bir çizik varsa, yeni o ring takılsa bile kaçak devam edebilir. Montaj sırasında yanlış sıkma yapılırsa, o ring yuvasında ezilir veya kesilir. Sonuçta kaçak ya hemen başlar ya da birkaç gün içinde geri gelir. Bu yüzden kaçak giderme işi, sadece değişim değil aynı zamanda kalite kontrol işi gibi ele alınmalıdır.
O ring değişiminde ilk prensip, doğru ölçü ve doğru malzemedir. Aynı boyutta görünen iki o ring, farklı sertlikte ve farklı kimyasal dayanımda olabilir. Ortam sıcaklığı, hava hattındaki yağlama yaklaşımı ve çalışma basıncı, o ring davranışını değiştirir. Yanlış malzeme seçildiğinde o ring kısa sürede formunu kaybeder ve kaçak başlar. Bu nedenle sahada rastgele stok kullanmak yerine, belirli aktüatör tipleri için standardize edilmiş o ring setleri bulundurmak gerekir. Bu standardizasyon, hem bakım süresini kısaltır hem de yanlış malzeme kullanımını azaltır. Ayrıca değişim sırasında yuva temizliği çok önemlidir. Yuvada kalan eski parça kırıntıları, kir veya metal talaşı, yeni o ringin yüzeyini zedeleyebilir ve kaçak başlatabilir.
Yüzey kontrolü kısmı çoğu zaman atlanır ama kaçakların tekrarında en büyük pay burada olabilir. Aktüatör kapağı ve gövde birleşim yüzeyleri, sızdırmazlığın gerçekleştiği kritik alanlardır. Bu yüzeylerde çizik, pürüz veya deformasyon varsa, o ring tam oturamaz. Bu durumda kaçak, o ringin zayıf olduğu noktadan kendini gösterir. Yüzey kontrolü için sahada basit bir yaklaşım bile yeterlidir. Temiz bir ışık altında yüzeyi incelemek, parmakla yüzey hissini kontrol etmek ve şüpheli bölgeleri belirlemek. Eğer yüzeyde ciddi bir deformasyon varsa, sadece o ring değişimi çözüm olmayabilir. Bu durumda yüzeyin düzeltilmesi veya parça değişimi gerekebilir. Bu adım, kalıcı çözümün temelidir.
Doğru montaj disiplini ise üç parçadan oluşur. Temizlik, hizalama ve tork kontrolü. Temizlik, o ring yuvasının ve birleşim yüzeyinin kirden arındırılmasıdır. Hizalama, kapağın yuvasına doğru oturtulması ve o ringin yuvasından taşmamasıdır. Tork kontrolü ise vidaların eşit ve doğru sıkılmasıdır. Burada sahada sık yapılan hata, bir vidayı tamamen sıkıp sonra diğerine geçmektir. Bu yaklaşım kapağı eğik oturtabilir ve o ringin bir bölgede ezilmesine neden olur. Doğru yaklaşım, çapraz sıkma düzeniyle ve kademeli tork artışıyla ilerlemektir. Böylece baskı eşit dağılır ve sızdırmazlık daha stabil olur. Ayrıca gereğinden fazla tork, o ringi ezerek ömrünü kısaltır. Gereğinden az tork ise sızdırmazlığı zayıflatır. Bu nedenle tork anahtarı kullanmak, kaçakların tekrarını azaltan en pratik yatırım olur.
Bu disiplinler oturduğunda, kaçak giderme süreci sadece bugünkü kaçağı kapatmakla kalmaz, aynı tip kaçakların tekrarını da azaltır. Ayrıca bakım ekipleri için net bir standart oluşur. Standart oluştuğunda ise ölçülebilir maliyet düşüşü sürdürülebilir hale gelir. Bir sonraki alt başlıkta önleyici bakım planı ile kaçakları tekrar etmeden bitirmek konusuna geçeceğiz. Çünkü doğru montaj ve doğru parça seçimi ne kadar önemliyse, bu disiplinin periyodik olarak korunması da o kadar önemlidir.
Önleyici bakım planı ile kaçakları tekrar etmeden bitirmek
Pnömatik aktüatörde kaçakları kalıcı olarak azaltmanın en güçlü yolu, kaçakları arıza olduktan sonra kovalamak değil, önleyici bakım planı ile daha oluşmadan kontrol altına almaktır. Çünkü kaçakların büyük bölümü bir anda ortaya çıkmaz. Önce küçük bir gevşeme, hafif bir sızdırma, küçük bir performans kaybı başlar. Bu aşamada yakalanırsa müdahale hızlıdır, maliyeti düşüktür ve üretime etkisi minimum olur. Ancak kaçak büyüdüğünde hem enerji kaybı artar hem de aktüatör ve valf gibi bileşenlerin yıpranması hızlanır. Önleyici bakım, bu büyüme eğrisini erken keser ve kaçak yönetimini sürdürülebilir hale getirir.
Önleyici bakım planının ilk adımı, sahayı risk bazlı sınıflandırmaktır. Her aktüatör aynı önceliğe sahip değildir. Kritik vanalar, yüksek çevrimli hatlar, titreşim alan bölgeler ve sıcaklık dalgalanması yaşayan alanlar kaçak açısından daha risklidir. Bu noktalar daha sık kontrol edilir. Düşük çevrimli ve stabil bölgeler daha seyrek kontrol edilebilir. Bu sınıflandırma yapılmadığında bakım ekibi her yere aynı sıklıkta gider, bu da kaynak israfına yol açar. Oysa amaç, en yüksek kaybı ve en yüksek tekrar riskini taşıyan noktaları daha sık taramaktır. Bu yaklaşım, enerji tasarrufunu hızla görünür hale getirir.
İkinci adım, standart kontrol adımlarını belirlemektir. Kontrol adımları sahada uygulanabilir olmalıdır. Çok karmaşık kontrol listeleri genelde uygulanmaz. Basit ama etkili bir plan şu şekilde kurulabilir. Görsel kontrol, bağlantı noktalarında gevşeme ve hortum zorlanması var mı. Ses kontrolü, belirgin tıslama var mı. Çevrim davranışı, açma kapama süresi stabil mi. Basınç davranışı, manometre okuması stabil mi. Egzoz davranışı, valf pasifken egzozda sürekli hava çıkışı var mı. Bu basit adımlar, kaçakların büyük bölümünü erken yakalar. Daha derin kontrol gerekiyorsa, köpük testi ve ultrasonik tarama gibi yöntemler belirli periyotlarda veya şüpheli bulguda devreye alınır.|
Üçüncü adım, parça standardizasyonu ve stok yönetimidir. Kaçaklar tekrar ettiğinde, çoğu zaman sahada doğru parça olmadığı için geçici çözümler uygulanır. Bu geçici çözümler kaçakların geri gelmesine neden olur. Bu yüzden belirli aktüatör tipleri için o ring setleri, fitting standartları, hortum tipleri ve valf yedekleri planlı şekilde bulundurulmalıdır. Bu standardizasyon, montaj hatalarını azaltır, bakım süresini kısaltır ve tekrar arıza oranını düşürür. Ayrıca eğitimle desteklenmelidir. Çünkü aynı kaçak sürekli aynı bölgede tekrar ediyorsa, çoğu zaman sebep montaj alışkanlığıdır. Eğitim ve standart montaj prosedürü, kaçak tekrarını azaltan en düşük maliyetli çözümlerden biridir.
Dördüncü adım, ölçümlemenin rutin hale getirilmesidir. Kaçak tespiti sonrası kompresör yük davranışı izlenmeli ve kayıt altına alınmalıdır. Bu kayıtlar, iyileşmeyi gösterir. İyileşme görünür olunca bakım disiplinine olan güven artar ve süreç daha iyi uygulanır. Ayrıca kayıtlar sayesinde hangi hattın tekrar kaçak ürettiği görülür ve kök neden analizi yapılır. Önleyici bakımın en büyük gücü budur. Sadece sonucu düzeltmez, nedeni de düzeltir. Böylece kaçakların maliyeti kalıcı olarak düşer.
Sıkça Sorulan Sorular(SSS)
Pnömatik aktüatörde kaçak olduğu nasıl anlaşılır
En yaygın işaretler bağlantı noktalarında tıslama sesi, aktüatörün açma kapama süresinin uzaması, basıncın kararsızlaşması ve kompresörün normalden daha sık devreye girmesidir. Kaçak küçük olsa bile bu belirtiler zamanla belirginleşir.
Kaçak tespitinde köpük testi nasıl doğru uygulanır
Sistem normal çalışma basıncındayken şüpheli bağlantı noktalarına ince bir tabaka köpük uygulanır. Kabarcık oluşumu kaçak noktasını gösterir. Yüzey çok kirliyse önce temizlenmelidir, aksi halde kabarcıklar net görünmeyebilir.
Ultrasonik kaçak dedektörü ne zaman gereklidir
Gürültülü üretim alanlarında, çok sayıda aktüatör ve bağlantı noktası bulunan tesislerde, küçük kaçakların kulakla bulunamadığı durumlarda oldukça etkilidir. Hızlı tarama yaparak kaçak bölgesini daraltır ve zaman kazandırır.
Solenoid valf egzozundan hava gelmesi her zaman kaçak mıdır
Hayır. Valf çalışırken egzozdan hava atması normaldir. Ancak valf komut almıyorken egzozdan sürekli hava çıkışı varsa bu durum iç kaçak ihtimalini güçlendirir ve kontrol edilmelidir.
Aktüatör iç kaçak ile dış kaçak arasındaki fark nedir
Dış kaçakta hava atmosfere çıkar ve genelde ses veya köpük kabarcığı ile görülür. İç kaçakta ise hava aktüatör iç odaları arasında kaçabilir, dışarı kaçış görülmeyebilir ama kuvvet düşer, çevrim yavaşlar ve basınç tutulmaz.
Basınç düşümü testi kaçak tespitinde ne işe yarar
İzole edilen hattın basıncının zamanla ne hızda düştüğünü gösterir. Hızlı düşüş büyük kaçak ihtimalini artırır, yavaş düşüş küçük kaçak veya büyük hacim etkisini düşündürür. Kaçağın yerini söylemez ama nerede araman gerektiğini gösterir.
Kaçaklar enerji maliyetini nasıl yükseltir
Kaçak nedeniyle kompresör daha uzun süre yükte çalışır ve daha sık devreye girer. Bu durum elektrik tüketimini artırır, kompresörün bakım ihtiyacını sıklaştırır ve toplam işletme maliyetini yükseltir.
Fitting bağlantılarında kaçak neden tekrar eder
En sık nedenler hortumun düzgün kesilmemesi, fittinge tam oturmaması, mekanik zorlanma, titreşim ve yanlış sıkma disiplinidir. Ayrıca standart dışı farklı fitting tiplerinin karışık kullanımı da tekrar oranını artırır.
O ring değişimi yapılmasına rağmen kaçak neden devam edebilir
Yüzeyde çizik veya deformasyon varsa, o ring yanlış ölçü veya yanlış malzemedeyse ya da montaj sırasında o ring yuvasında ezilmiş kesilmişse kaçak devam edebilir. Yüzey kontrolü ve doğru montaj torku bu yüzden kritiktir.
Kaçakları kalıcı olarak azaltmak için en etkili üç adım nedir
Riskli bölgeleri periyodik olarak taramak, parça ve montaj standartlarını tek tipe indirerek standardizasyon yapmak ve basınç ile hava kalitesini stabil hale getirmek en etkili üç adımdır. Bu yaklaşım kaçakların tekrarını belirgin şekilde azaltır.
