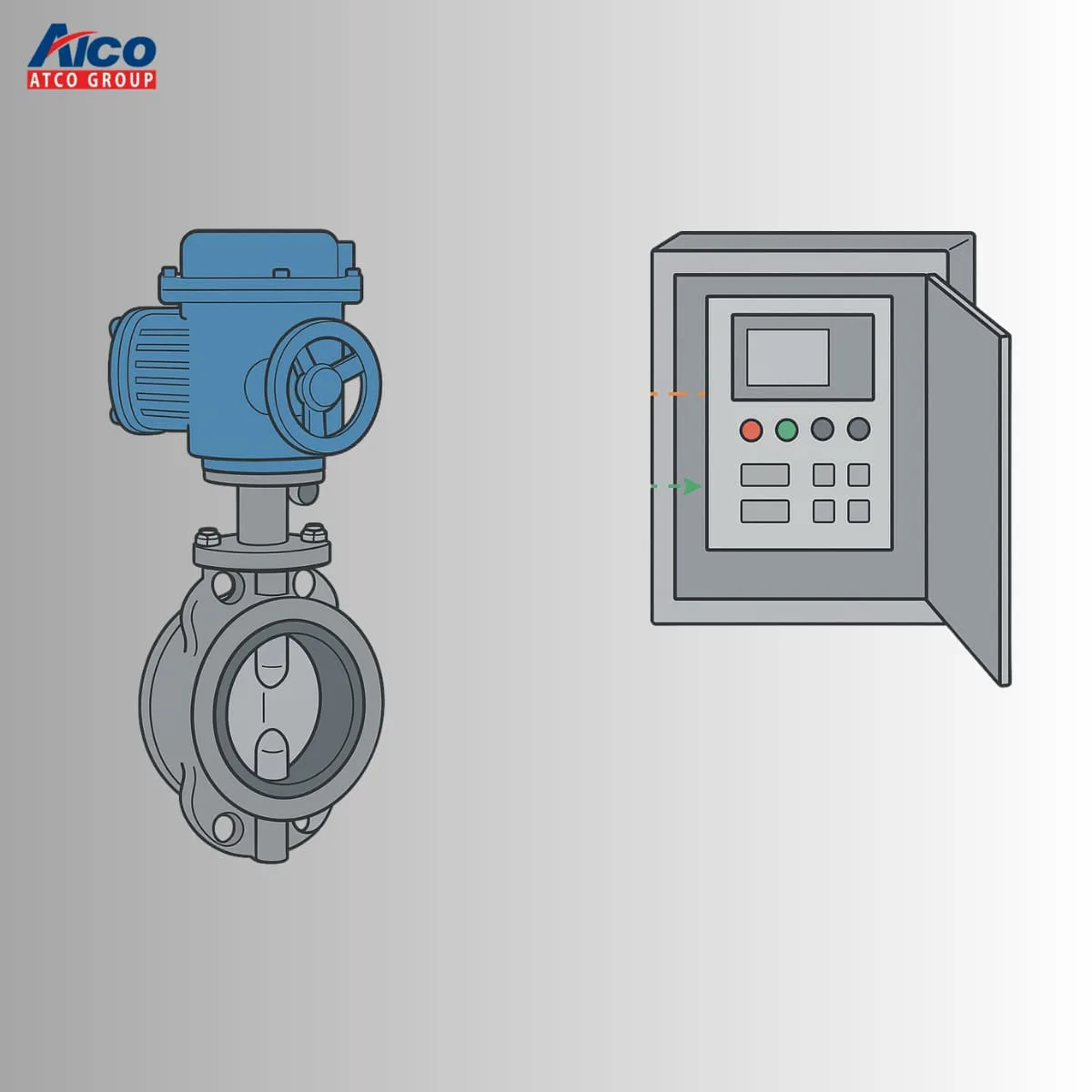

Elektrikli aktüatörlerde konum geri bildirim, sahadaki bir vananın ya da damperin gerçekte hangi pozisyonda olduğunu kontrol sistemine doğru biçimde aktarır. Kulağa basit geliyor ama proses güvenliği, ürün kalitesi ve enerji verimliliği açısından “küçük bir detay” değil; çoğu tesiste arıza çıktığında ilk bakılan katmanlardan biridir. Çünkü aktüatör “komutu aldım” diyebilir; ama vana gerçekten hareket etti mi, takıldı mı, yarıda mı kaldı, yanlış yönde mi gitti, limitte mi durdu… Bunların hepsi konum geri bildirim üzerinden anlaşılır.
Sadece bakım ekibi için değil, otomasyon tarafı için de kritiktir: PLC/SCADA tarafında doğru geri bildirim yoksa sistem yanlış karar verir. Örneğin vana kapalı sanıldığı için pompa devreye alınır, ama vana aslında yarı açık kaldıysa hat üzerinde basınç şokları, ısı kayıpları veya proses kaçakları oluşabilir. Üstelik bu tip sorunlar “bir kere oldu bitti” diye kalmaz; konum geri bildirimi zayıf tasarlanmış sistemlerde aynı problem farklı kılıklarda tekrar eder.
Konum geri bildirim en basit haliyle, aktüatörün çıkış milinin ya da vananın açma-kapama elemanının konumunu bir “bilgi” olarak geri taşımaktır. Ancak pratikte iki ayrı katman vardır: izleme ve doğrulama. İzleme, operatöre “şu an yüzde kaç açık” gibi bir değer verir. Doğrulama ise kontrol sistemine “komut yerine geldi mi” bilgisini sağlar. Bu ikisi karıştırıldığında tasarım hataları oluşur. Bazı tesisler sadece iki adet limit switch ile yetinir; bu, basit senaryolarda çalışır. Ama proses dinamikleri büyüdükçe, özellikle modülasyonlu kontrol gereken hatlarda, açık/kapalı yaklaşımı kör noktalar bırakır.
Bir diğer kritik konu da güvenlik ve sorumluluk tarafıdır. Konum geri bildirimi düzgün olmayan bir sistemde arıza anında “aktüatör mü yaptı, vana mı takıldı, sinyal mi koptu, PLC mi yanlış okudu” sorularının yanıtı belirsiz kalır. Belirsizlik de maliyettir: daha uzun duruş süreleri, gereksiz parça değişimleri, tekrar eden devreye alma problemleri. İyi bir konum geri bildirim tasarımı ise arızayı kök nedene indirger: mekanik sürtünme mi var, tork limiti mi devreye girdi, sensör drift mi yaptı, kablo ekranlaması mı yanlış, analog giriş ölçeği mi kaydı?
Ayrıca geri bildirim, performans izleme için de kullanılabilir. “Aktüatör komut aldıktan sonra kaç saniyede hedefe ulaşıyor” gibi veriler, vana sıkışması veya redüktör aşınması gibi sorunları erken yakalamaya yardımcı olur. Bu noktada geri bildirim artık sadece kontrol değil, öngörücü bakım verisine dönüşür.
Elektrikli Aktüatör Nedir? Çalışma Mantığı ve Sahadaki Avantajları
Elektrikli aktüatör; vanayı belirli bir tork ve hızla hareket ettiren, kontrol sisteminden aldığı komutu sahada mekanik harekete dönüştüren çözümdür. Bu rehberde temel kavramları netleştirip seçim ve kullanım tarafındaki kritik noktaları kısa ve anlaşılır şekilde özetliyoruz.
- On/Off ve modülasyon farkı: hangi proseste hangisi daha doğru?
- Tork, IP koruma ve çalışma çevrimi: seçimde en çok kaçırılan 3 kriter
- Kontrol entegrasyonu: sahadan PLC/SCADA’ya giden komut ve geri bildirim mantığı
Açık Kapalı Sinyalden Sürekli Pozisyon Bilgisine Geçiş
Sahada en sık görülen yaklaşım “iki uçtan teyit”tir: vana tam açtıysa bir switch, tam kapattıysa başka bir switch sinyal verir. Bu yöntem hâlâ geçerlidir; özellikle on/off çalışan, modülasyon gerektirmeyen hatlarda basit ve güvenilirdir. Fakat problem şu: prosesin büyük kısmı zaten uç noktalar arasında yaşanır. Vana %30 açıkken oluşan bir takılma, kademeli açma sırasında beklenmeyen tork artışı veya mil kaçırması gibi hatalar açık/kapalı senaryosunda görünmez. Operatör “komutu verdim, açıyor” sanır; kontrol sistemi de “henüz açık sinyali gelmedi” diyerek sadece bekler. Bu bekleme bazen dakikalarca sürer ve proses kararsızlaşır.

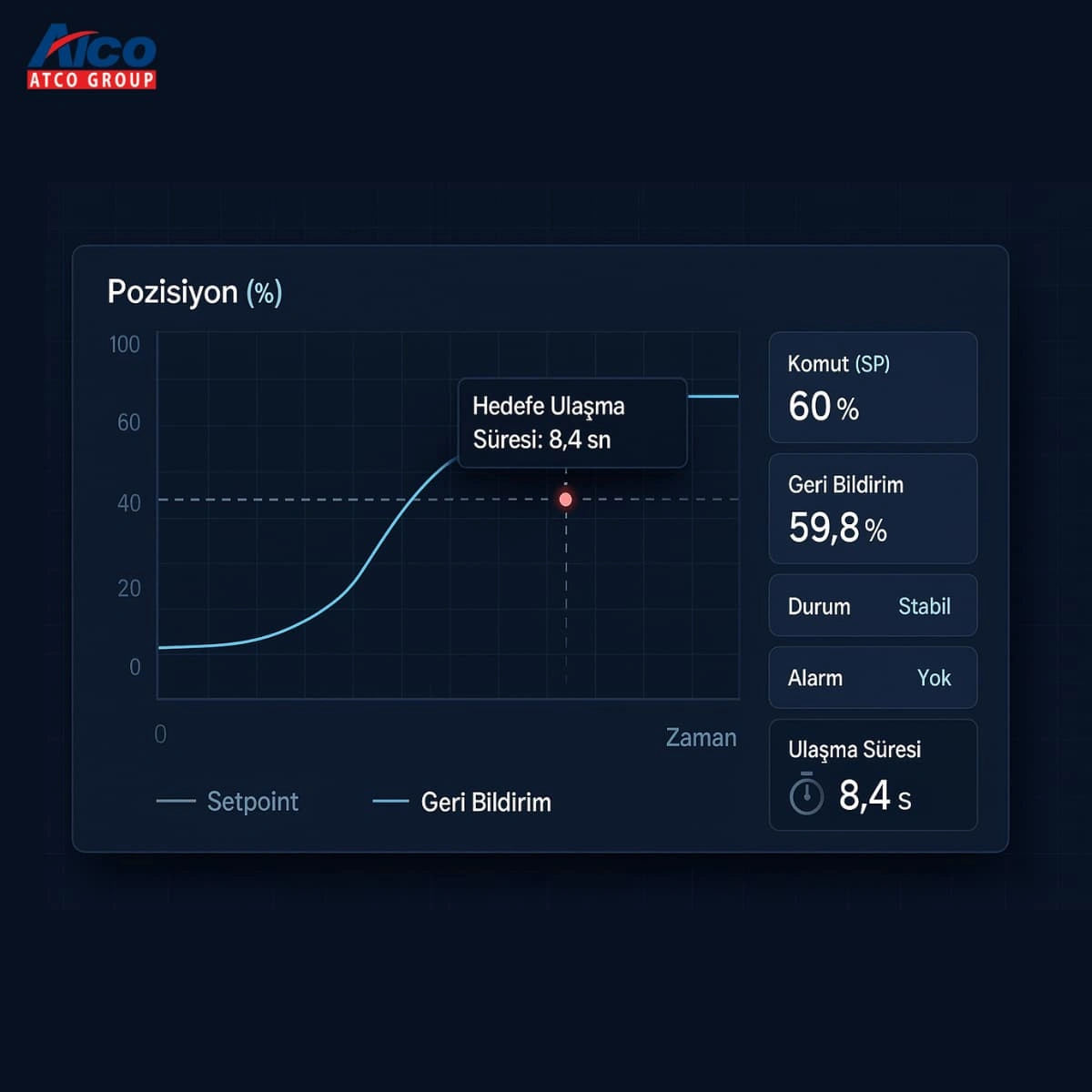

Sürekli pozisyon geri bildirimi burada devreye girer. En yaygın uygulama yüzde 0–100 aralığını analog bir sinyal olarak taşımaktır. Böylece PLC yalnızca “açık mı kapalı mı” değil, “şu an yüzde kaç açık” bilgisini okur. Bu bilgi hem operatör ekranında anlamlı bir göstergedir hem de PID kontrol gibi modülasyon senaryolarında doğrudan kullanılır. Üstelik trend alma ile çok kıymetli bir fayda ortaya çıkar: aktüatörün aynı komuta her seferinde aynı hızla ve aynı davranışla yanıt verip vermediği gözlenir. Eğer %40’tan %60’a çıkış süresi gün geçtikçe uzuyorsa, bu genelde mekanik sürtünme artışı, sızdırmazlık elemanı sertleşmesi veya vana içi tortu gibi kök nedenlere işaret eder.
Bu geçişin bir diğer avantajı da arıza yönetimidir. Sürekli geri bildirim olan sistemlerde kontrol mantığı “komut verdim, 10 saniye içinde %X’e gelmediyse alarm üret” gibi net kurallar yazabilir. Bu, sahada “arıza var mı yok mu” tartışmasını azaltır. Ancak burada yanlış yapılan bir şey var: analog geri bildirim ekleyip kalibrasyonu rastgele bırakmak. Kalibrasyonu iyi yapılmamış bir analog geri bildirim, açık/kapalı switch’ten daha fazla hata üretebilir. Bu yüzden sürekli geri bildirime geçiş, sadece sensör eklemek değil; ölçekleme, ekranlama, kalibrasyon, alarm eşikleri ve bakım prosedürünü birlikte tasarlamak demektir.
Geri Bildirim Teknolojileri ve Sinyal Tipleri
Elektrikli aktüatörlerde konum geri bildirim tarafını “tek bir sensör seçimi” gibi görmek, sahada en çok hata yaptıran bakış açısı. Çünkü geri bildirim; sensör tipi, sinyalin taşınma biçimi, PLC giriş kartı, kablolama, ekranlama, topraklama, ortam şartları (EMI, sıcaklık, nem), hatta aktüatörün mekanik boşluğu ile birlikte çalışan bir zincir. Zincirin herhangi bir halkası zayıfsa, en pahalı sensör bile sistemde “tuhaf” değerler üretir. Bu yüzden bu bölümde iki şeyi ayırarak ele alacağız: Birincisi konumu ölçen teknoloji (potansiyometre/encoder/resolver vb.), ikincisi bu bilginin kontrol sistemine nasıl aktarıldığı (analog 4–20 mA, 0–10 V, pulse, dijital haberleşme).
Bir diğer kritik nokta; ihtiyacın türü. Bazı proseslerde “tam açtı/tam kapattı” teyidi yeterli görünür ama modülasyon başladığı anda sürekli geri bildirim kaçınılmaz olur. Örneğin debi kontrolü, basınç stabilizasyonu, sıcaklık karışım kontrolü gibi PID kullanan yapılarda kontrolör, doğru çalışabilmek için anlık pozisyonu tutarlı bir şekilde ister. Bu tutarlılık yalnızca sensör doğruluğu değil; sinyalin gürültüye dayanıklılığı, ölçekleme kalitesi ve kalibrasyonun stabil kalmasıdır. Sinyal 60% setpoint’e giderken 59–62 bandında “zıplıyorsa”, otomasyon tarafı bunu gerçek hareket sanıp sürekli düzeltme yapar ve sistem avlanmaya başlar.
Bu noktada seni hafifçe frenleyeyim: Her projede “en gelişmiş dijital haberleşme” en iyi sonuç demek değildir. Sahada bakım ekibinin yetkinliği, yedek parça bulunabilirliği ve devreye alma disiplinin zayıfsa; çok gelişmiş çözüm, çok daha fazla duruş ve karmaşa üretebilir. Hedefimiz “en havalı teknoloji” değil, sahada en az sürpriz çıkaran geri bildirim mimarisi.

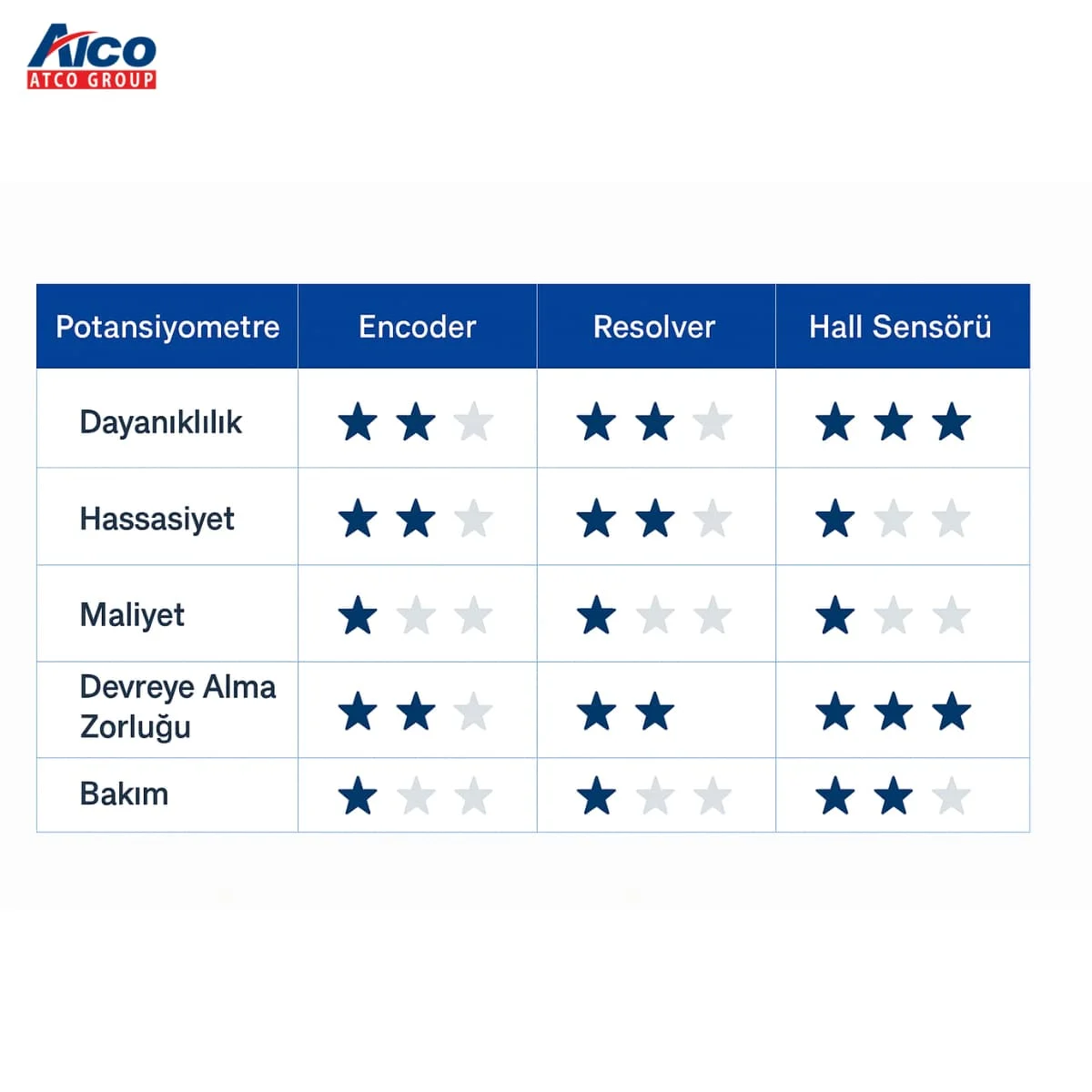

Potansiyometre Encoder Resolver Hall Sensörü Kıyaslaması
Sahada en çok karşılaşılan konum geri bildirim teknolojilerini dört başlıkta düşünebilirsin. Potansiyometre en klasik çözümlerden biri; basit çalışır, maliyeti düşüktür ve birçok aktüatörde yıllardır kullanılır. Ancak mekanik temaslı bir yapı olduğu için zamanla aşınma, kirlenme ve “ölü bölgeler” oluşturabilir. Özellikle titreşimli ortamlarda veya uzun süre aynı aralıkta çalışan uygulamalarda, belirli pozisyonlarda ölçüm kararsızlığı görülebilir. Buna rağmen doğru montaj ve kaliteli komponentle, on/off ağırlıklı sistemlerde “yeterince iyi” sonuç verir.
Encoder tarafı ise daha hassas ve tekrarlanabilir ölçüm sunar. Burada absolute ve incremental ayrımı önemlidir: absolute encoder enerji gidip gelse bile konumu “hatırlama” avantajı taşır; incremental encoder ise pulse sayımıyla ilerlediği için enerji kesintisi ve kayma risklerinde ek önlem ister. Encoder’in avantajı yüksek çözünürlük ve stabiliteyken; zayıf tarafı, ortam gürültüsü ve yanlış kablolamada hataya daha açık olmasıdır. Sahada ekranlama yapılmadığında veya hat boyunca güçlü motor kablolarıyla paralel taşındığında encoder sinyalinde kaymalar görebilirsin.
Resolver daha endüstriyel, zorlu şartlara dayanıklı bir çözüm olarak bilinir. Yüksek sıcaklık, ağır titreşim ve elektromanyetik gürültünün yoğun olduğu yerlerde encoder’a göre daha stabil davranabilir. Dezavantajı ise maliyet ve sinyali işleyecek altyapı gereksinimidir. Her ekip bunu “kolayca” devreye alamaz; bu yüzden resolver seçimi çoğu zaman sistem bütünlüğüyle birlikte düşünülür.
Hall sensörü gibi temassız manyetik çözümler, dayanıklılık ve bakım kolaylığı açısından cazip olabilir. Özellikle bazı aktüatör üreticilerinin entegre ettiği manyetik geri bildirim çözümleri, saha ortamında iyi performans verir. Fakat burada da mıknatıs yerleşimi, mekanik toleranslar ve sıcaklık etkileri önemlidir. “Temassız” olması her zaman “sıfır kalibrasyon” demek değildir; yanlış mekanik hizalama, en temiz sinyali bile yanlış konuma map edebilir.

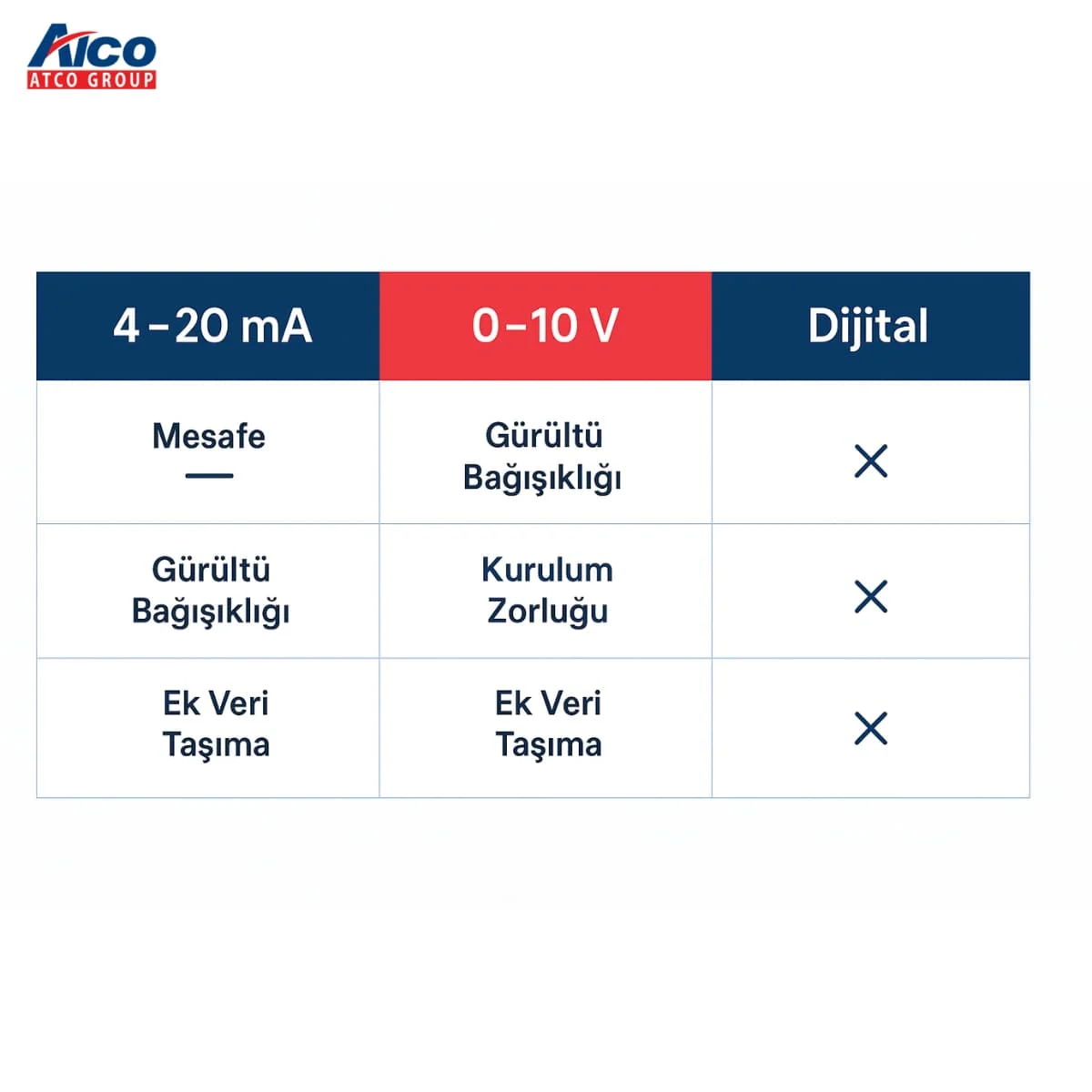

Analog ve Dijital Geri Bildirim Sinyalleri
Konum geri bildiriminin sahada taşınma biçimi, sensör tipinden bile daha belirleyici olabilir. Analog sinyaller endüstride bu kadar yaygın olmasının sebebini boşa kazanmadı: uzun mesafede daha kararlı taşınır, kablo direncinden 0–10 V’a göre daha az etkilenir, arıza teşhisinde “0 mA kopukluk” gibi net ipuçları verir. Modülasyonlu kontrol senaryolarında 4–20 mA hâlâ çok güçlü bir standarttır. Ama şu hatayı çok görüyorum: PLC tarafında analog ölçekleme yanlış yapılır, sonra sahada “aktüatör bozuk” denir. Aslında bozuk olan aktüatör değil, dönüşüm tablosudur.
0–10 V sinyal ise kısa mesafelerde, gürültünün az olduğu panolarda pratik olabilir. Ancak uzun hatlarda, özellikle endüstriyel sahada, parazite daha açık davranabilir. Eğer 0–10 V kullanılacaksa kablolama disiplinini yükseltmek gerekir: ekranlı kablo, doğru topraklama, güç kablolarından ayrıştırma, uygun kablo güzergâhı.
Dijital haberleşme tarafında avantaj, sadece konumu değil; sıcaklık, tork, alarm kodu, çalışma çevrimi gibi ek telemetriyi de taşımaktır. Bu, bakım ve izleme açısından müthiştir. Ancak dijital tarafta “her şey daha kolay” diye bir garanti yok: adresleme, terminasyon, topoloji, switch kalitesi, EMC kuralları gibi alanlar devreye girer. Ekibin bu konuda tecrübesi yoksa küçük bir terminasyon hatası, sistemi günlerce uğraştırabilir. O yüzden dijitale geçiş kararı, sadece teknik değil operasyonel bir karardır.
Montaj Entegrasyon ve Standartlar
Konum geri bildirimde sahada en çok yapılan hata, meseleyi sadece “hangi sensör daha iyi” diye okumak. Oysa gerçek problem çoğu zaman mekanik arayüz ve entegrasyon disiplini kaynaklıdır. Aktüatör ile vana arasındaki bağlantı doğru değilse, en iyi geri bildirim bile “doğru konumu” raporlamaz; çünkü sensör aslında aktüatör milini okur, vana içindeki elemanın gerçek pozisyonunu değil. Arada boşluk (backlash), yanlış kaplin, eksen kaçıklığı veya uygunsuz adaptör plakası varsa, sahada şunu görürsün: SCADA %60 gösterir ama debi beklenen değere gelmez. Bu çelişki, operatörün güvenini kırar ve bakım ekibi sürekli aynı noktaya geri döner.
Montaj entegrasyon tarafı üç katmandan oluşur. Birincisi aktüatör-vana mekanik arayüzü: flanş ölçüleri, mil geometrisi, kamalı bağlantı, kaplin uyumu. İkincisi geri bildirim bileşenlerinin yerleşimi: limit switch box veya pozisyon sensörünün aktüatöre doğru hizalanması, kam ayarlarının tutarlılığı, kablo girişlerinin su/yoğuşma riskini azaltacak biçimde konumlandırılması. Üçüncüsü elektriksel entegrasyon: doğru klemensleme, ekranlı kablo kullanımı, güç ve sinyal hatlarının ayrıştırılması, analog giriş ölçeklemesinin doğru yapılması.
Elektrikli Aktüatör Nedir? Çalışma Mantığı ve Sahadaki Avantajları
Elektrikli aktüatör; vanayı belirli bir tork ve hızla hareket ettiren, kontrol sisteminden aldığı komutu sahada mekanik harekete dönüştüren çözümdür. Bu rehberde temel kavramları netleştirip seçim ve kullanım tarafındaki kritik noktaları kısa ve anlaşılır şekilde özetliyoruz.
- On/Off ve modülasyon farkı: hangi proseste hangisi daha doğru?
- Tork, IP koruma ve çalışma çevrimi: seçimde en çok kaçırılan 3 kriter
- Kontrol entegrasyonu: sahadan PLC/SCADA’ya giden komut ve geri bildirim mantığı

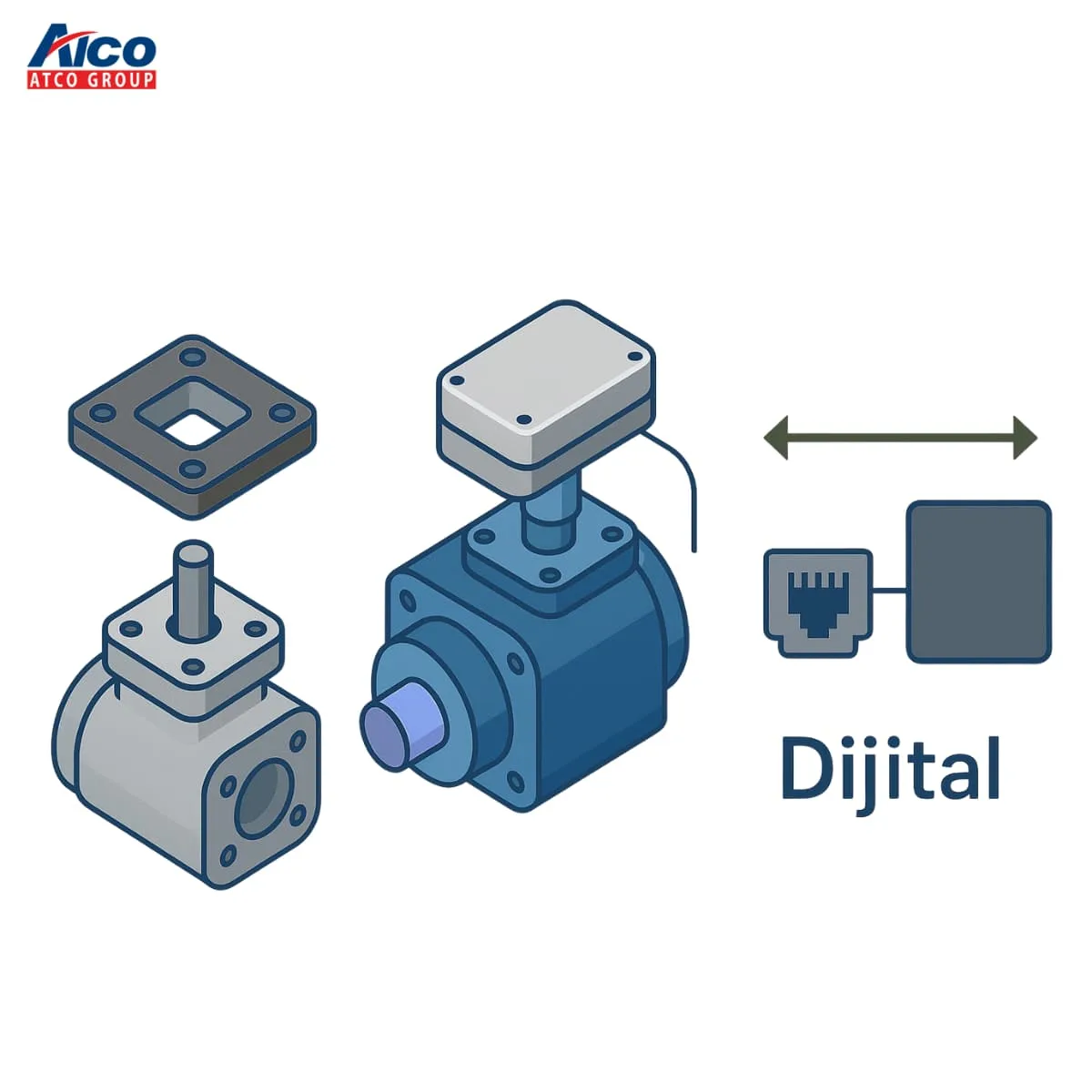

ISO 5211 VDI VDE 3845 ve Sinyal Standardizasyonu
Çeyrek turlu vanalarda aktüatör-vana mekanik bağlantısının standardize edilmesi, konum geri bildirimin doğruluğunu dolaylı ama çok güçlü biçimde etkiler. ISO 5211, çeyrek turlu aktüatörlerin endüstriyel vanalara bağlantısı için arayüz gereksinimlerini tarif eder; amaç, farklı marka aktüatör ve vanaların daha öngörülebilir biçimde eşleşmesi ve montajın kolaylaşmasıdır. ISO Ayrıca ISO’nun sayfasında 2017 edisyonunun geri çekildiği ve yeni sürümün ISO 5211:2023 olduğu bilgisi yer alır; bu, içerikte “en güncel standart” vurgusu yapman açısından değerlidir. ISO
Saha tarafında ikinci büyük standardizasyon alanı, limit switch box ve aksesuarların aktüatöre montajıdır. VDI/VDE 3845 uyumlu montaj, switch box’ın aktüatöre belirli bir arayüz düzeniyle oturmasını hedefler. Bunu teorik anlatmak yerine, üretici dokümanlarından örnek göstermek çok işe yarar: Örneğin Festo’nun limit switch box dokümantasyonunda “quarter turn actuators to VDI/VDE 3845” ifadesi doğrudan geçer; bu da standardın sahadaki karşılığını somutlaştırır.
Sinyal standardizasyonu tarafında ise hedef şu olmalı: PLC/SCADA tarafına giden konum bilgisinin, farklı ekipmanlar arasında aynı mantıkla okunması. Analog tarafta 4–20 mA hâlâ en yaygın ve güvenilir yöntemlerden biri; IEC 60381-1, proses kontrol sistemlerinde kullanılan analog DC sinyalleri için bir standart olarak referans verilebilir. IEC Webstore Bu noktada içerikte çok pratik bir tablo koymanı öneririm: “0% = 4 mA, 100% = 20 mA” gibi map’leme; ayrıca kopukluk/arıza durumunda okunacak değer aralıkları. Bu tablo, hem devreye alma ekiplerinin işine yarar hem de makaleyi “gerçek saha metni” gibi gösterir.
Devreye Alma Arıza Senaryoları ve Bakım
Konum geri bildirimli bir elektrikli aktüatörün devreye alınması, “aktüatör dönüyor mu” testinden ibaret değil. Sahada sorunsuz çalışan sistemlerin ortak noktası; mekanik montaj, elektriksel bağlantı, sinyal ölçekleme ve alarm mantığının aynı disiplinle doğrulanmasıdır. Burada en büyük risk, devreye alma anında küçük bir tutarsızlığın gözden kaçması ve bunun haftalar sonra “aralıklı hata” olarak geri dönmesidir. Örneğin kablolama doğru görünür, fakat ekranlama yanlış topraklandığı için SCADA trendinde ara ara zıplamalar oluşur. Ya da 4–20 mA ölçekleme doğru yapılır ama “0% = 4 mA” yerine “0% = 0 mA” gibi varsayım ile PLC’de limit alarmları hatalı çalışır. Bu tip hatalar, devreye alma sırasında 10 dakikada çözülebilecek şeylerken üretimde saatlerce duruşa dönüşebilir.
Devreye almayı pratikte 4 adımda yürütmek en sağlıklısıdır. Birinci adım mekanik doğrulama: vana serbest hareket ediyor mu, aktüatör-vana bağlantısında boşluk var mı, limitler fiziksel olarak doğru konumda mı. İkinci adım elektriksel doğrulama: besleme değerleri, klemens sıkılığı, sinyal kablosu güzergâhı, ekranlı kablo kullanımı, güç kablolarından ayrıştırma. Üçüncü adım sinyal doğrulama: PLC analog giriş ham değeri doğru mu okunuyor, ölçekleme doğru mu, SCADA yüzdesi ile sahadaki gerçek konum tutarlı mı. Dördüncü adım kontrol mantığı: hedefe ulaşma süresi alarmı, sapma toleransı, “komut geldi ama hareket yok” gibi senaryolarda sistemin nasıl davrandığı.
Bakım tarafında da tek seferlik kontrol yerine periyodik rutine bağlamak gerekir. Konum geri bildirimi, özellikle modülasyonlu hatlarda, mekanik sürtünme artışı ve aşınma gibi sorunları önceden gösterebilir. Bu yüzden bakım periyotlarını sadece “ayda bir görsel kontrol” gibi değil, trend izleme + fonksiyon testi + kalibrasyon teyidi şeklinde planlamak uzun vadede ciddi fark yaratır.
En Sık Hatalar Teşhis Adımları ve Kalibrasyon
Konum geri bildirim hatalarında en çok zaman kaybettiren şey, arızayı “aktüatör bozuk” diye etiketleyip hızlı parça değişimine gitmek. Oysa vakaların önemli bir kısmı kablolama, ölçekleme veya kalibrasyon kaynaklı olur. Burada en doğru yaklaşım, arızayı türüne göre sınıflandırmak: sürekli hata mı, aralıklı dalgalanma mı, ters yönde okuma mı, uç noktalarda sapma mı, komut var ama hareket yok mu. Örneğin SCADA’da yüzde değeri sabit kalıyor ama aktüatör hareket ediyorsa; ya geri bildirim devresi kopuktur, ya da PLC analog giriş kanalında sorun vardır. Değer sürekli 0 veya 100’e yapışıyorsa; çoğu zaman ölçekleme ters/yanlış map edilmiştir ya da sensör referansı kaymıştır. Değer yavaş yavaş drift ediyorsa; potansiyometre aşınması, mekanik boşluk artışı veya sıcaklık etkisi gibi nedenler devreye girer.

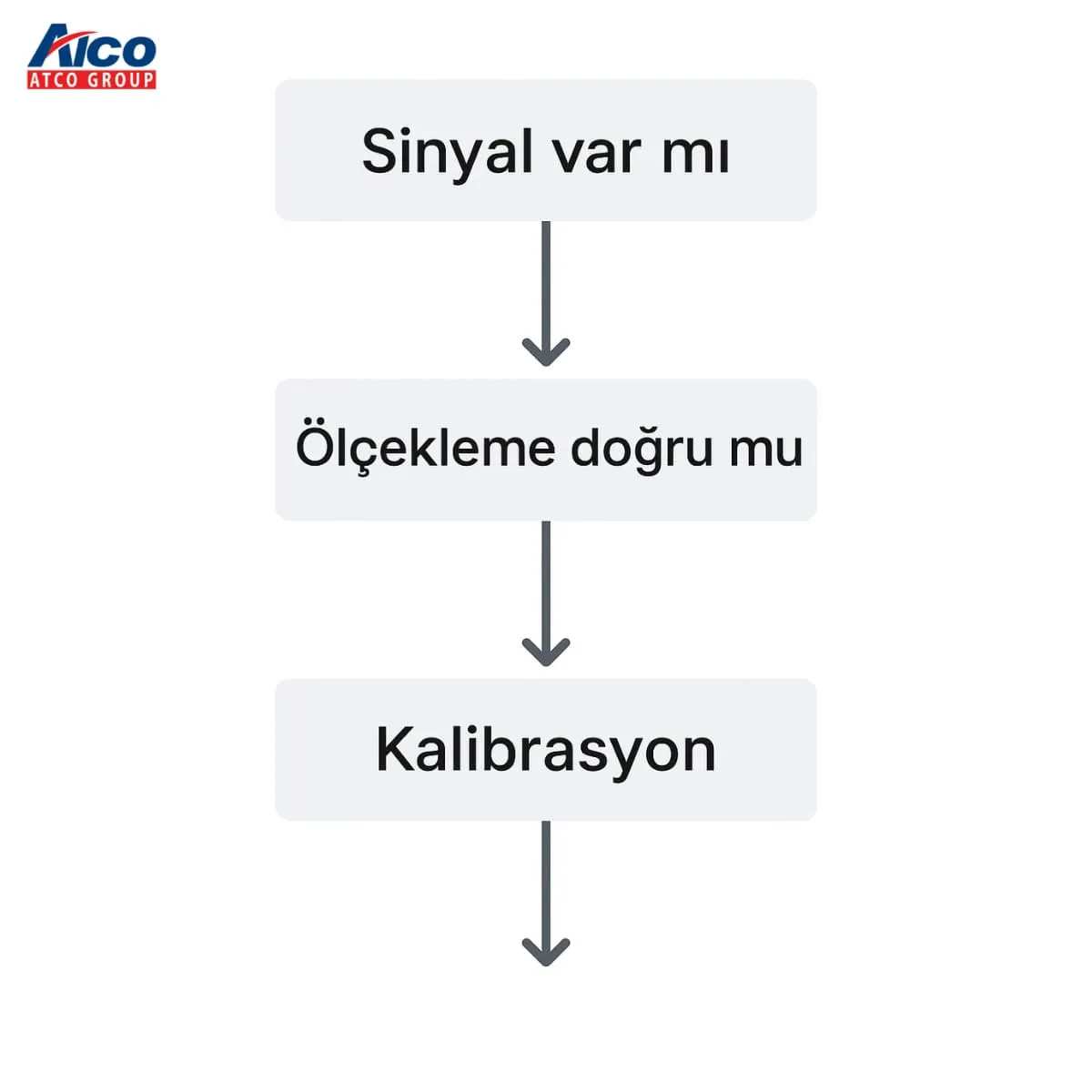

Teşhis sürecini pratik bir akışla yürütmek işleri hızlandırır. İlk olarak fiziksel kontrol: aktüatörün gerçek pozisyonu ile SCADA yüzdesi aynı mı? İkinci olarak sinyal kontrolü: analog ise multimetre ile 4–20 mA değerini ölç. PLC’de görülen ham değer ile sahada ölçtüğün değer aynı değilse problem aktüatörde değil, kablo/PLC tarafındadır. Üçüncü adım ölçekleme doğrulaması: PLC’de 4 mA kaç sayıya, 20 mA kaç sayıya denk geliyor; bu mapping doğru mu? Dördüncü adım kalibrasyon: aktüatörün “0% ve 100%” referansları doğru set edilmiş mi, limitler fiziksel uç noktalarla aynı mı. Beşinci adım parazit testi: yüzde değerinde anlık zıplama varsa, sinyal kablosu güzergâhını kontrol et; güç kablolarından uzaklaştır, ekranlamayı tek noktadan toprakla, klemens sıkılıklarını yenile.
Kalibrasyon tarafında ise kritik kural şu: Uç noktaları ayarlarken “SCADA’da güzel göründü” diye değil, vananın gerçek mekanik uç noktası ile uyumlu olacak şekilde ayarla. Aksi halde vana tam kapanmadan SCADA %0 gösterir ve proses kaçakları devam eder. Modülasyonlu uygulamalarda kalibrasyon sonrası bir de doğrulama testi yap: 0–25–50–75–100 noktalarında hem SCADA yüzdesini hem de proses değerini (debi/basınç/sıcaklık) gözlemle. Bu test, sistemin “matematikte doğru, sahada yanlış” olmasının önüne geçer.
Seçim Kriterleri ve Uygulama Senaryoları
Konum geri bildirim seçimi “hangi teknoloji daha iyi” sorusundan çok “hangi senaryoda hangi riskleri azaltıyorum” sorusudur. Sahada doğru seçimi yaptıran şey, prosesin çalışma karakteri ve ekibin işletme alışkanlığıdır. Örneğin sadece on/off çalışan bir hatla, PID ile modülasyon yapan bir hattın geri bildirim ihtiyacı aynı değildir. On/off senaryoda en büyük risk, vananın gerçekten uç noktaya gidip gitmediğinin teyididir. Burada açık/kapalı limitler ve basit doğrulama mantığı çoğu tesiste yeterli olur. Ancak aynı hat üzerinde kısmi açma kapama başlıyorsa, “uç nokta teyidi” kör noktalar üretir; çünkü asıl sıkışma ve sürtünme problemleri ara pozisyonlarda çıkar.
Seçim kriterlerini pratikte 6 başlıkta değerlendirmek doğru olur. Birincisi doğruluk ve tekrarlanabilirlik ihtiyacı; yüzde değerinin “gösterge” mi yoksa “kontrol girdisi” mi olacağı. İkincisi ortam şartları; sıcaklık, titreşim, nem, EMC gürültüsü. Üçüncüsü devreye alma kolaylığı; saha ekibi neyi hızlı doğrular, hangi ekipmanı multimetreyle ölçebilir. Dördüncüsü bakım stratejisi; periyodik kalibrasyon yapabilecek misiniz, yedek parça bulunabilirliği nasıl. Beşincisi entegrasyon; PLC analog kart mı, dijital ağ mı kullanılacak, kablo mesafesi ne. Altıncısı emniyet; emniyet kapatma, fail-safe davranış, alarm mantığı ve raporlama.
Burada “en pahalı çözüm en iyisidir” tuzağına düşmemek gerekiyor. Eğer bakım ekibi dijital ağ topolojisi bilmiyorsa, dijital geri bildirim teoride harika olsa bile sahada daha fazla duruş üretebilir. Bazı tesislerde en iyi sonuç, iyi ekranlanmış 4–20 mA + sağlam uç nokta doğrulaması kombinasyonudur.
On Off Modülasyon Emniyet Kapatma Senaryolarına Göre Seçim
Modülasyon senaryoda ise seçimin omurgası sürekli geri bildirimdir. PID kontrol, aktüatörün konuma yaklaştığını görmezse sürekli komut basar; bu da avlanma, gereksiz hareket ve mekanik yıpranma yaratır. Bu yüzden modülasyonda analog 4–20 mA veya güvenilir bir dijital geri bildirim tercih edilir. Ek olarak, sapma bandı tanımlamak gerekir: örneğin setpoint 60 iken geri bildirim 59–61 bandına girdiğinde “hedefe ulaştı” kabul etmek gibi. Bu yaklaşım, hem gereksiz alarm üretimini azaltır hem de gerçek arızaları daha net gösterir.
Emniyet kapatma senaryoları ise ayrı ele alınmalı. Burada geri bildirim sadece “bilgi” değil, olay kayıtları ve sorumluluk açısından “kanıt” rolü de oynar. ESD gibi kritik durumlarda sistemin hangi saniyede komut verdiği, aktüatörün ne zaman hareket ettiği ve hangi pozisyonda kaldığı kayıt altına alınmalıdır. Bu sebeple emniyet senaryolarında trend kaydı, olay logu ve alarm eşikleri daha disiplinli tanımlanır; ayrıca mümkünse geri bildirim kaynağı “tek noktaya bağımlı” bırakılmaz.
Veri Bütünlüğü ve Siber Güvenlik
Konum geri bildirimi konuşurken çoğu içerik kablolama ve sensör tarafında kalır. Oysa dijital haberleşme kullanılan sistemlerde “geri bildirim doğru mu” sorusu sadece teknik ölçüm değil, aynı zamanda veri bütünlüğü ve yetkisiz müdahale riskidir. SCADA ekranında % değeri bir anda sıçrıyorsa bunun sebebi her zaman parazit olmayabilir; yanlış konfigürasyon, hatalı adresleme, ağ gecikmesi veya yetkisiz bir değişiklik de benzer semptom üretir. Bu yüzden özellikle dijital protokollerle çalışan aktüatörlerde, geri bildirim verisini taşıyan hattın güvenliğini ve izlenebilirliğini planlamak gerekir.
Pratikte uygulanabilir güvenlik yaklaşımı karmaşık olmak zorunda değil. Öncelik, “kim neyi değiştirebilir” sorusudur. Aktüatör parametreleri, kalibrasyon noktaları, ölçekleme ayarları ve alarm eşikleri kritik parametrelerdir. Bu değerlerin kim tarafından ne zaman değiştirildiği izlenmiyorsa, sahada aynı arıza tekrar eder ve kök neden bulunamaz. İkinci öncelik, kayıt ve loglama disiplinidir. Komut, geri bildirim, alarm ve olay loglarının aynı zaman referansıyla tutulması; arıza anında teşhisi dakikalara indirir. Üçüncü öncelik, segmentasyon ve erişim sınırlandırmadır: sahadaki kontrol ağı ile ofis ağının ayrıştırılması, uzaktan erişimin kontrollü yapılması, gereksiz servislerin kapatılması gibi temel adımlar çoğu tesiste büyük risk azaltır.
Sıkça Sorulan Sorular (SSS)
Elektrikli aktüatörlerde konum geri bildirim ne işe yarar?
Konum geri bildirim, aktüatörün/vananın gerçek pozisyonunu PLC/SCADA’ya iletir. Böylece sistem yalnızca komut vermez, komutun yerine gelip gelmediğini doğrular; arıza, takılma ve sapmaları erken yakalar.
On/Off uygulamada analog geri bildirim şart mı?
Her zaman şart değil. On/Off hatlarda çoğu zaman açık-kapalı limit geri bildirimi yeterlidir. Ancak ara pozisyonlarda takılma/kararsızlık görülüyorsa analog geri bildirim ciddi avantaj sağlar.
4–20 mA mı 0–10 V mı daha güvenilir?
Endüstride uzun mesafe ve parazitli ortamlarda genellikle 4–20 mA daha kararlı sonuç verir. 0–10 V daha çok kısa mesafe ve temiz pano içi uygulamalarda tercih edilir.
Encoder mı potansiyometre mi seçmeliyim?
Hassasiyet ve tekrarlanabilirlik öncelikse encoder, maliyet ve basitlik öncelikse potansiyometre öne çıkar. Zorlu saha koşullarında temassız/manyetik çözümler de mantıklı olabilir.
Geri bildirim değeri “zıplıyorsa” ilk ne kontrol edilir?
Önce kablolama, ekranlama ve topraklama kontrol edilir. Güç kablolarına yakın güzergâh, gevşek klemens, yanlış ekran toprağı gibi sebepler çoğu zıplamanın kaynağıdır.
PLC’de yüzde yanlış görünüyorsa aktüatör mü arızalıdır?
Çoğu zaman hayır. Sık görülen sebep analog giriş ölçekleme hatasıdır. Sahada ölçülen mA/V değeri ile PLC ham değeri eşleşmiyorsa sorun genellikle kablo/PLC tarafındadır.
“Hedefe ulaşma süresi” alarmı nasıl belirlenmeli?
Aktüatörün normal çalışma süresi referans alınır ve üstüne güvenli tolerans eklenir. Örneğin normalde 8 sn ise alarm eşiği 12–15 sn gibi konumlandırılabilir; süreç kritikliğine göre ayarlanır.
Kalibrasyon neden bozulur?
Mekanik boşluk artışı, limit ayarlarının kayması, sensör drift’i, sıcaklık etkisi ve montaj toleransları kalibrasyonu etkileyebilir. Periyodik doğrulama yapılmazsa hata büyür.
ISO 5211 ve VDI/VDE 3845 neden önemlidir?
ISO 5211 aktüatör-vana arayüzünü, VDI/VDE 3845 ise aksesuar/switch box montajını standardize eder. Bu, uyum, değiştirilebilirlik ve devreye alma hızını artırır.
Dijital geri bildirim her zaman daha mı iyi?
Dijital, ek telemetri (alarm/tork/sıcaklık gibi) avantajı sağlar; fakat devreye alma ve bakım disiplini ister. Ekip yetkinliği ve altyapı uygunsa çok güçlüdür; değilse iyi kurulan 4–20 mA daha sorunsuz olabilir.
