ATEX Pnömatik Aktüatörler

ATEX temeli ve pnömatik aktüatörde ne anlama gelir

ATEX, patlayıcı ortamda çalışan ekipmanlar için asgari güvenlik çerçevesi sunar ve pnömatik aktüatör söz konusu olduğunda bu çerçeve yalnızca ürün üzerine yapıştırılmış bir etiket değildir. Havanın tahrik medyası olması ilk bakışta güvenli görünür; ancak sürtünme ile statik yük birikimi, yağ ve solvent buharlarının taşınması, gövde üzerindeki sıcak noktalar ve aksesuarların elektriksel davranışı gibi etkenler riski büyütür. Sağlıklı bir seçim yaklaşımı üç kolon üzerine oturur. Birinci kolon ortam sınıflaması ile gaz ve toz ayrımıdır. İkinci kolon ekipmanın koruma türü ve yüzey sıcaklığı sınıfıdır. Üçüncü kolon yardımcı bileşen uyumudur; solenoid valf, konum anahtarı, kablo rakoru, hortum, hızlı bağlantı, hatta etiketli kutu gibi her unsurun Ex bütünlüğüne uyması gerekir. Bu bağlamda zon ile ekipman kategorisinin eşleşmesi tek başına yeterli değildir; beklenen proses sıcaklığı, temizlik ve yıkama rejimi, bakım aralığı, hava kalitesi, topraklama sürekliliği ve dokümantasyon bütünlüğü birlikte doğrulanmalıdır. Amaç kağıt üzerindeki uygunluğu sahadaki dayanıklılığa çevirmek olmalıdır. Bunun için ölçülebilir kontrol adımları gerekir: hava filtreleme derecesi ve çiğ noktası, bobin yüzey sıcaklığı, gövde kaplamasının elektriksel iletkenliği, topraklama sürekliliği ohm ölçümü, sızıntı limiti, aksesuarların Ex sınıfı gibi maddeler kontrol listesine girmelidir. Bu yaklaşım, yanlış seçimin yol açtığı istenmeyen duruşların önemli bir bölümünü daha proje aşamasında önler.

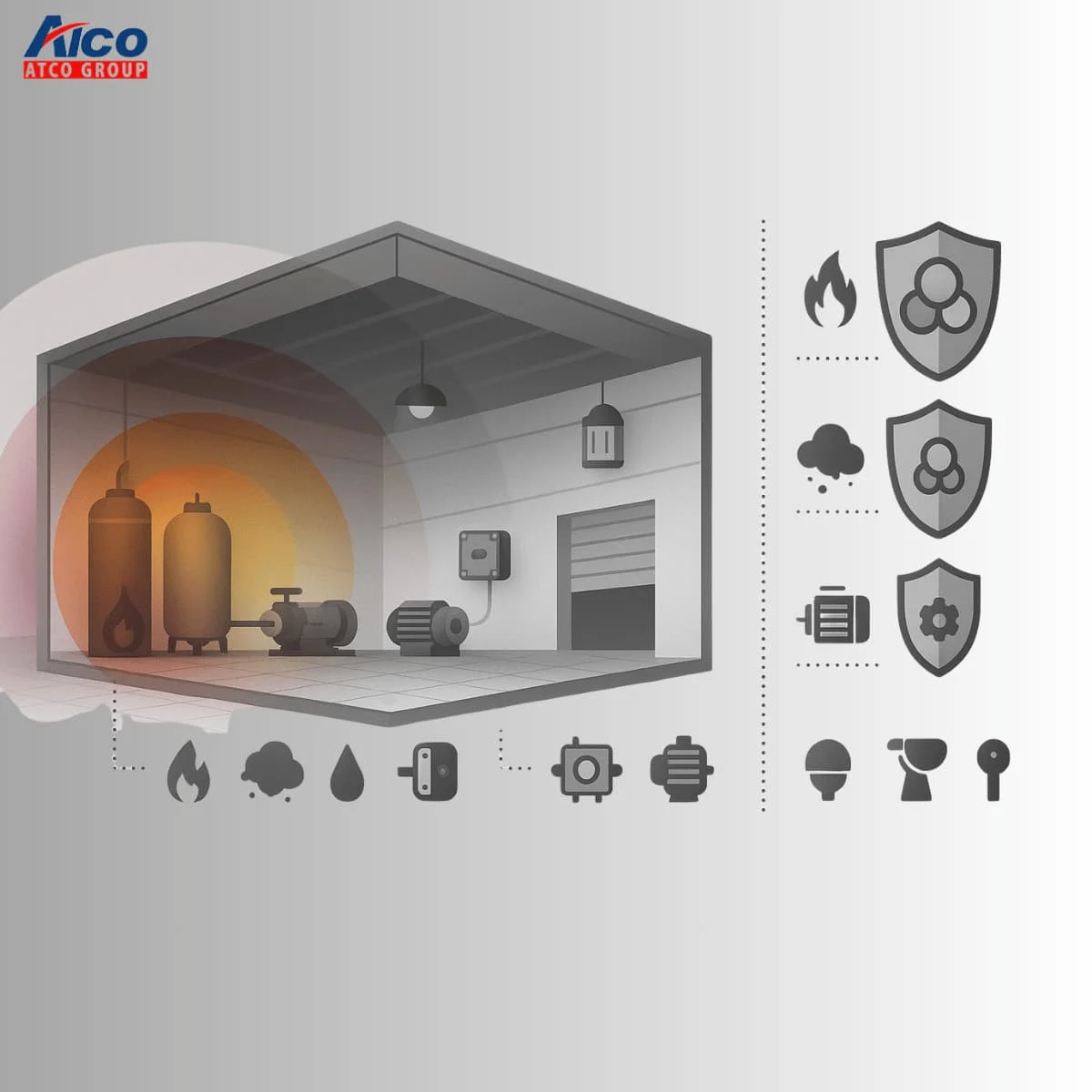

ATEX zonları ve ekipman kategorileri ile risk kaynakları

Zon sınıflaması karar sürecinin temeli olmalıdır çünkü prosesin hangi süreyle patlayıcı atmosfer altında çalıştığı bakım rejimini ve muhafaza beklentisini belirler. Gaz ortamında zon sıfır sürekli, zon bir sık görülen, zon iki arızi kabul edilir. Toz ortamında yirmi sürekli, yirmi bir sık görülen, yirmi iki arızi tanımı kullanılır. Ekipman kategorisi bu zorluk düzeyine karşı tasarlanan dayanıklılığı işaret eder; kategori bir en yüksek koruma düzeyidir, kategori iki orta riskli alanlara yöneliktir, kategori üç ise arızi ortamlara uygundur. Pnömatik aktüatörde risk kaynaklarını üç başlıkta toplamak pratik bir çerçeve sunar. Birinci başlık mekanik sürtünme ve statik yük birikimidir; plastik kubbeler, boyalı yüzeyler ve dönen göstergeler toz tutabilir ve yük toplayabilir. İkinci başlık yüzey sıcaklığıdır; yay sürtünmesi, konum göstergesi aydınlatması ve solenoid bobini gibi noktalar izlenmelidir. Üçüncü başlık hava devresi bütünlüğüdür; yağ buharı ve çözücülerin karışımı patlayıcı sınırın yakınına geldiğinde küçük bir kıvılcım bile yeterli olabilir. Bu riskler yalnızca ürünle sınırlı değildir; kablo rakorunun contası, muhafaza sızdırmazlığı, IP ve NEMA eşiği, kablo ekranının 360 derece sıkılması ve saha topraklaması aynı zincirin halkalarıdır. Proje ekibi bu halkaları tek tabloda birleştirmeli, zon ve kategori eşleşmesini ekipmanın gerçek çalışma sıcaklığı ve beklenen basınç vuruntuları ile birlikte okumalıdır. Bu disiplin kurulduğunda hem güvenlik seviyesi yükselir hem de bakım planı öngörülebilir hale gelir.

Pnömatik aktüatörde kıvılcım ve yüzey sıcaklığı riskinin yöneti

Kıvılcım riski iki ana kaynaktan doğar. İlki mekanik sürtünme ile oluşan statik yük birikimidir. Bunu azaltmak için gövde ve kapak üzerinde iletken kaplama seçimi, boyanın yüzey direnci kontrolü, konum göstergesi kubbesinde anti statik malzeme, şaseye düşük dirençli topraklama noktası ve kablo ekranının rakorda tam çevresel sıkılması uygulanmalıdır. İkinci kaynak elektrikli aksesuarların kendi ısısı ve devre davranışıdır. Solenoid valf ve konum anahtarı için uygun Ex koruma konsepti seçilmeli, bobin yüzey sıcaklığı üretici sınırlarının altında izlenmeli, enerji sınırlama veya kıvılcım güvenliği çözümleri tercih edilmelidir. Yüzey sıcaklığı yönetimi, ortamın gaz veya toz tipine göre belirlenen tutuşma sıcaklığına dayanır. Kritik bileşenlere termal izolasyon ve uzak montaj kiti eklemek sıcak noktayı aktüatörden uzaklaştırır. Hava kalitesi ayrı bir denge unsurudur; su ve yağ sisi korozyonu hızlandırır, sürtünmeyi artırır, dolayısıyla sıcaklık artışına yol açar. Bu nedenle filtrasyon, su tutucu ve kurutucu, basınç regülasyonu ve yağlama kontrolü tek pakette düşünülmelidir. Montajda kör noktaları önlemek için manifold üzerinde uzak solenoid tercihi, titreşime karşı yaylı rondela ve çift somunlu kilitleme, hortum boyunda dar yarıçaplı kıvrımlardan kaçınma gibi basit önlemler sahada büyük fark yaratır. Tüm bu adımlar kayıt altına alınmalı, devreye alma öncesi kontrol listesiyle doğrulanmalı ve periyodik bakım planına bağlanmalıdır.

Belgelendirme ve işaretleme temelleri

ATEX ortamında pnömatik aktüatör seçmek yalnızca ürün üzerinde Ex yazısını görmekten ibaret değildir. Tasarımcı önce prosesin gaz ve toz risklerini ayrı ayrı değerlendirir, ardından zona, sıcaklık sınıfına ve koruma türüne göre doğru ürün ailesini seçer. Ürünün markalaması okunaklı olmalı, üretici adı, model, seri numarası, Ex kodu ve uygun standart seti açıkça yer almalıdır. Ex kodu sahada tüm ipuçlarını verir. Grup, kategori, ortam türü, koruma tipi, sıcaklık sınıfı ve maksimum yüzey sıcaklığı gibi unsurlar doğrudan bu koddan okunur. Burada mühendislerin düştüğü sık hata, yalnızca zona odaklanıp sıcaklık sınıfını ve yüzey sıcaklığını gözden kaçırmaktır. Yüksek sıcak ortamlarda elastomer yaşlanması hızlanır, bu da seat ve contalarda sızıntı riskini büyütür. Pnömatik aktüatörün gövde malzemesi, kaplama kalınlığı ve bağlantı elemanlarının korozyon dayanımı belge setinde net olmalıdır. Üreticinin uygunluk beyanı ile birlikte test rapor özetleri ve kalite sistemi referansları talep edilmelidir. IECEx kabulü olan ürünler küresel projelerde onay süreçlerini hızlandırır ancak Avrupa Birliği içinde ATEX direktifine göre işaretleme zorunludur. Satın alma ekibi belge geçerlilik tarihlerine, değişiklik revizyonlarına ve sahaya özel şartnamelere uyuma dikkat etmelidir

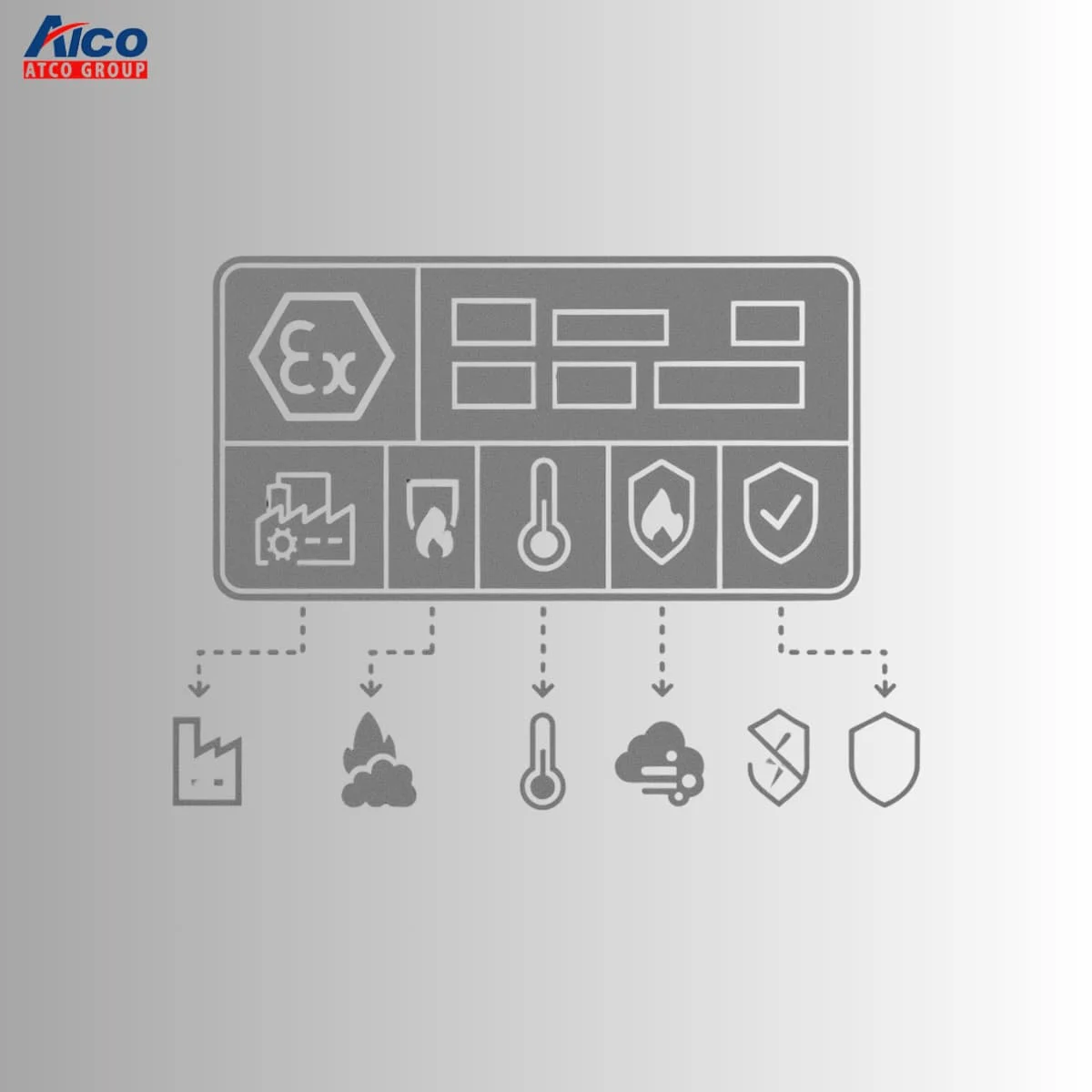

Ex işaretinin doğru okunması ve sıcaklık sınıfı etkisi

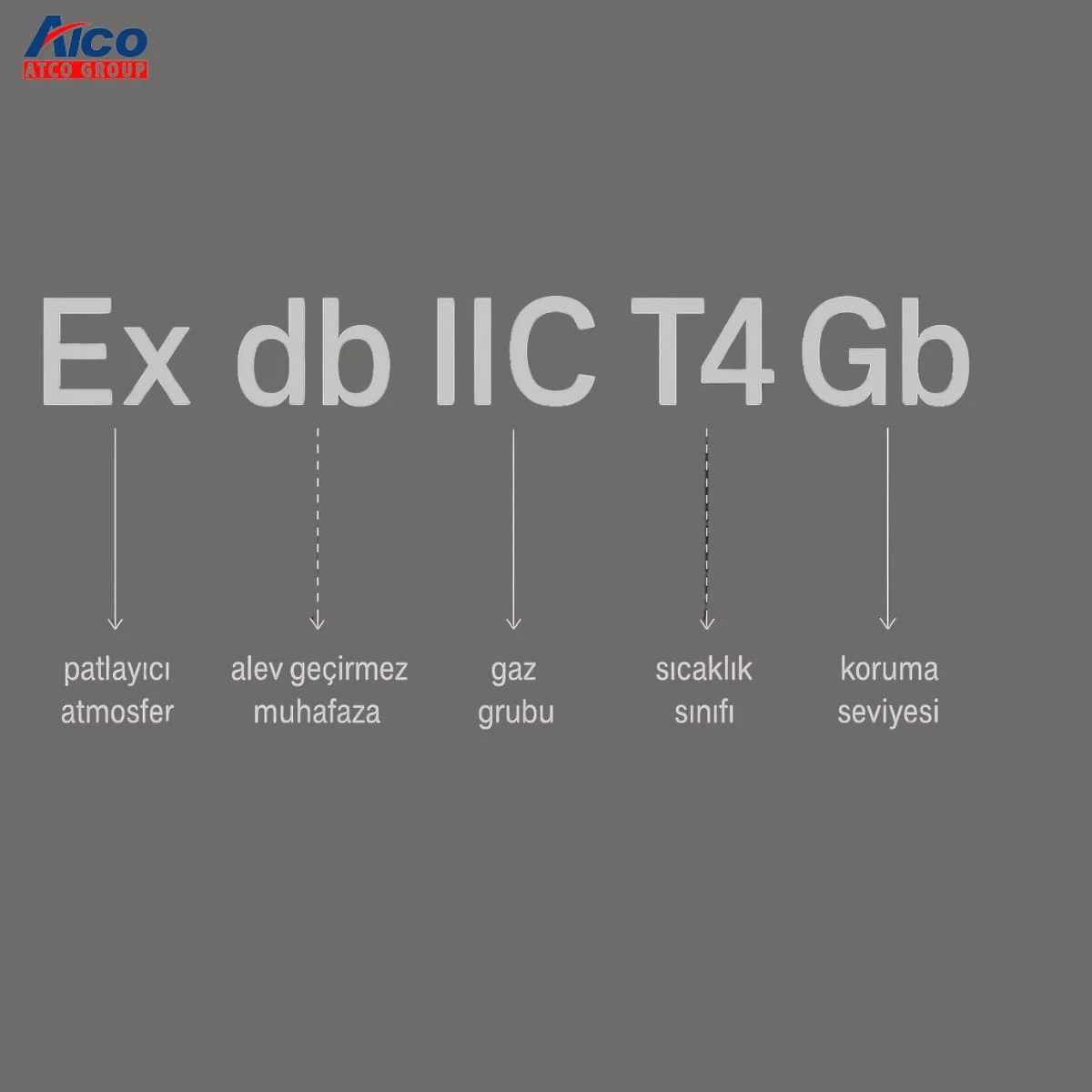

Ex kodu karmaşık görünse de sistematik okunur. Önce ortam türü belirlenir. Gaz için G, toz için D işaretini görürüz. Ardından ekipman grubu ve kategorisi okunur. Örneğin II 2G kodu endüstriyel tesislerde zone 1 uyumluluğunu işaret eder. Koruma türü harflerle belirtilir. Alev sızdırmaz muhafaza için d, artan emniyet için e, toz muhafazası için t gibi. Sıcaklık sınıfı gaz için T aralığıyla verilir. T1 den T6 ya kadar giden aralık yüzey sıcaklığının üst limitini belirler. Tozda ise genellikle yüzey sıcaklığı doğrudan derece cinsinden verilir. Pnömatik aktüatörlerde sıcaklık sınıfı seçiminde en kritik nokta mekanik sürtünmeden doğan lokal ısınmadır. Yüksek hızdaki yaylı dönüşler, frenleme elemanları ve limit stop ayarları yanlış ise lokal sıcaklık artışı gerçekleşebilir. Bu yüzden üretici tahrik profili ve çevrim frekansı için sınır koyar. Saha mühendisleri set değerlerini gerçek çevrim yüküyle doğrulamalıdır. Sonraki adım yüzey sıcaklığını etkileyen kaplama ve boya rengidir. Koyu yüzeyler güneş altında daha fazla ısınır. Açık renkli kaplamalar ve yeterli hava sirkülasyonu yüzey sıcaklığını düşürür

Uygunluk beyanı teknik dosya ve parti izlenebilirliği

ATEX uygunluk beyanı tek bir sayfa değildir. Arka planında teknik dosya, risk analizleri ve test raporları bulunur. Satın alma öncesinde tedarikçiden ürün tip muayenesini yapan onaylı kuruluş bilgisini, sertifika numarasını ve en güncel revizyon tarihini istemek gerekir. Teknik dosyada patlama içi ateşleme kaynaklarının ortadan kaldırıldığını gösteren tasarım kanıtları yer alır. Örneğin rulman malzemesi ve yağlama stratejisi, statik elektrik boşalımı için topraklama sürekliliği, sızdırmazlık elemanlarının sürtünme ısısı gibi detaylar. Pnömatik aktüatörler için ayrıca yüzey kaplaması, yay malzemesi, dişli kutusu boşluğu ve limit stop mekanizmasının kıvılcım doğurmayan yapıda olduğunu gösteren bilgiler aranmalıdır. Parti izlenebilirliği kritik bir noktadır. Seri numarası üretim tarihini ve konfigürasyonu geri izletecek şekilde kodlanmalıdır. Saha değişimi yapıldığında aynı sertifika ailesi altında eşdeğer konfigürasyon kullanıldığından emin olunmalıdır. Yedek parça yönetiminde yay seti, contalar ve mil keçeleri gibi bileşenler için Ex uyumluluğu olan orijinal parçalar tercih edilmelidir.

ATEX ortamlarında pnömatik devre tasarımı

Pek çok arıza yalnızca aktüatörden değil, onu besleyen devreden kaynaklanır. Ex bölgelerde hava hazırlama birimleri, solenoid valfler, switch kutuları ve kablolama zinciri tek bir güvenlik mantığı ile kurgulanmalıdır. Havanın yağsız ve kuru olması çoğu üretici tarafından zorunlu tutulur. Yağ buharları patlayıcı atmosferlerde ek riskler doğurur ve seat ömrünü kısaltabilir. Filtre, regülatör ve opsiyonel kurutucu seçimi hat basıncını ve çevrim tekrarını istikrarlı tutar. Solenoid valf sınıfı ayrı önem taşır. Zone 1 bölgesinde kullanılıyorsa Ex d ya da Ex m gibi uygun yapıda olmalı ve kablo girişleri Ex sınıfına uygun rakorlarla kapanmalıdır. Devre mantığında güvenli konum stratejisi belirlenmelidir. Hava kesildiğinde kapalıda kalma ya da açıkta kalma tercihi proses güvenliği ile uyumlu olmalıdır. Hız kontrolörleri, susturucular ve basınç şalterleri kıvılcım kaynağı oluşturmayacak şekilde seçilir. Statik birikimi azaltmak için metal hatlar topraklama barasına süreklilikle bağlanır.

Hava hazırlama stratejisi ve yağsız çalışma gereklilikleri

ATEX sahalarında hava kalitesi yalnızca performans değil güvenlik parametresidir. ISO 8573 sınıflandırmasına göre partikül ve nem seviyesi hedeflenmeli ve gerçek saha koşullarına uygun seçilmelidir. Filtre katmanı iki aşamalıdır. İlk aşama kaba partikül ve suyu ayırır. İkinci aşama daha ince partikülleri tutar. Kurutucu tipi iklim ve tüketim rejimine göre değişir. Kısa ve yoğun çevrimli hatlarda soğutmalı kurutucu yeterli olabilirken düşük çiğ noktası istenen kimya sahalarında adsorpsiyon kurutucu gerekir. Yağsız çalışma aktüatör içinde aşınmayı artırır düşüncesi yanlıştır. Modern yataklama ve kaplama teknolojileri yağ buharı olmadan da uzun ömür sunar. Asıl risk yağın solventlerle reaksiyona girmesi ve elastomerlerde şişmeye yol açmasıdır. Regülatör ayarı sabit tutulmalı, hat basıncındaki salınımı önlemek için yeterli hacimde dengeleme tankı düşünülmelidir. Susturucular tıkanırsa çevrim süreleri uzar ve bu durum güvenli kapama süresini etkiler.

Solenoid sınıfı, switch kutusu ve topraklama sürekliliği

Solenoid valf seçiminde bobin sınıfı, gövde koruma yapısı ve kablo giriş sistemi üçlü olarak düşünülmelidir. Zone 1 için Ex d veya Ex m çözümler, Zone 2 için Ex nA gibi seçenekler değerlendirilebilir. Bobin sıcaklık artışı sınırlı olmalı ve üretici tarafından verilen maksimum ortam sıcaklığına uyulmalıdır. Kablo girişlerinde Exe uygun sızdırmaz rakorlar kullanılmalı ve ekranlı kabloların örgüleri tek noktadan topraklanmalıdır. Switch kutuları, proses geri bildirimi için kritik elemanlardır. Şeffaf kubbeli göstergeler bakım sırasında durumu görsel olarak doğrulamayı kolaylaştırır. Kutunun içindeki mikroswitch ya da manyetik sensörün Ex uygunluğu ve sıcaklık aralığı kontrol edilmelidir. Topraklama sadece elektriksel ekipman için değildir. Pnömatik hatlarda statik birikim, hızlı boşalmalar sırasında kıvılcım riski yaratabilir. Bu nedenle metal borulama, aktüatör gövdesi ve yardımcı ekipmanlar arasında süreklilik sağlanmalı, boya altı dişli noktalarda iletkenlik testi yapılmalıdır.

Montaj ve devreye alma kontrol listesi

ATEX sınıfındaki pnömatik aktüatörlerin montajı sıradan bir atölye işi değildir. Saha koşullarında kıvılcım kaynağı yaratmayan el aletleri, topraklama bütünlüğü ve antistatik giyimin zorunlu olduğu bir çerçevede yürütülmelidir. İlk adım hat basıncının ve medyanın doğrulanmasıdır. Plaka üzerindeki sıcaklık ve basınç aralığı tedarikçinin veri sayfası ile karşılaştırılır. Aktüatörün dişli, flanş, kaynak uçlu ya da kelepçe bağlantısına sahip vanaya nasıl oturacağı belirlenir ve mil uyumu kontrol edilir. ISO 5211 delik paternine göre uygun cıvata boyu ve mukavemeti seçilir. Cıvatalar çapraz düzenle sıkılır. Kaplin boşluğu ölçülür ve şaft sıkışması engellenir. Hava hazırlama bloğu ile kurutma ve yağ ayarı yapılır. Hattın yabancı parçacıklardan arındırılması için kısa süreli purge uygulanır.

Devreye almadan önce limit stop ayarları gevşek bırakılmaz. Açma kapama yönleri etiketlenir. Sonra pilot vana ile iki uç konum denemesi yapılır. Yay dönüşlü düzeneklerde hava kesildiğinde vananın emniyet konumuna gerçekten döndüğü gözlenir. Tork marjı en az yüzde yirmi olacak biçimde doğrulanır. Sızıntı testi sabun köpüğü veya debimetre ile yapılır. Elektriksel bileşenler için kablo ekranı, rakor ve gövde üzerinde düşük ohm değerine sahip bir topraklama zinciri aranır. En sonda komuta sinyali, döngü zamanı ve strok eğrisi kayda alınır. Bu kayıtlar bakım planı için referans imzasıdır.

Limit ve tork ayarı ile emniyet fonksiyonu doğrulama

Limit stop ayarının doğru yapılmaması hem sızdırmazlık hem de seat ömrü üzerinde olumsuz etki yaratır. Önce vana mekanik merkezine getirilir ve üreticinin belirttiği küçük açı aralığında kapama stopu kademeli sıkılır. Bilyalı ya da kelebek tasarımda hedef, sızdırmazlık yüzeyine aşırı yük bindirmeden temasın sağlanmasıdır. Açma stopu için de akış karakteristiğini bozmayacak bir konum seçilir. Ardından pilot vana ile çoklu çevrim gerçekleştirilir ve her iki stopa çarpma anındaki basınç dalgası manometre üzerinden izlenir. Dalga şiddetindeki artış, stopun gereğinden fazla sıkıldığını gösterir.

Tork doğrulaması için hava basıncı alt ve üst sınırlarında döngü yapılır. Yay dönüşlü sistemlerde hava tamamen kesilir ve güvenli konum denemesi tekrarlanır. Geri dönüş süresi, bir önceki devreye alma imzası ile kıyaslanır. Sürede belirgin artış sürtünme, contada şişme ya da korozyon ihtimalini gösterir. Modülasyonlu düzeneklerde konum geri bildirimi ile komut sinyali üst üste bindirilir. İz düşümü dar bir bantta kalıyorsa kontrol döngüsü sağlıklıdır. Bant genişliyor ya da salınım oluşuyorsa histerezis ve ölü bant parametreleri gözden geçirilir. Tüm işlemler bittiğinde aktüatör gövdesi, bağlantı elemanları ve kablo rakorları üzerine tork ve tarih etiketi yapıştırılır. Böylece bakım ekibi ileride değişimi kolayca planlar.

Bakım stratejisi ile MTBF artırma ve MTTR düşürme

ATEX sahasında bakım planı iki hedefe hizmet eder. Arızalar arası ortalama süreyi yükseltmek ve arıza olduğunda onarım süresini düşürmek. Bunu başarmak için birincil kural hava kalitesinin sürekliliğidir. Su, yağ ve partikül içeriği sınırların dışına çıktığında aktüatör gövdesi içinde stick slip görülür ve yay dönüşlü düzeneklerde geri gelmeme riski oluşur. Hava hazırlama bloğu filtre kartuşu ve su tutucu günlük görsel kontrol listesine alınır. Yağlayıcı kullanılıyorsa viskozite değişimi mevsime göre ayarlanır.

İkinci kural sızdırmazlık elemanlarının dönemsel değişimidir. Üretici döngü sayısı ya da yıl bazlı bir takvim verir. Bu takvim, saha koşullarına göre hızlandırılmalıdır. Tuz sisi, solvent buharı ve UV maruziyeti yüksekse elastomer ömrü kısalır. Kapağı açmadan önce Ex bütünlüğünün bozulmaması için kilitle ve etiketle süreci uygulanır. Kapak söküldüğünde yaylı enerjiye karşı özel sıkma aparatı kullanılır. O ring, piston keçesi, mil keçesi ve yatak ara parçaları tek set halinde değiştirilir. Tüm cıvatalar paslanmaz sınıfında ve uygun kaplama ile yenilenir.

MTTR düşürmek için yedek parça stratejisi kurulur. Saha stoğunda en az bir tam sızdırmazlık kiti, bir pilot vana, iki adet limit switch ve bir adet kablo rakoru tutulur. Arıza kayıt formu sadece metin değil, ses ve fotoğraf ekleriyle arşivlenir. Her onarım sonunda strok süresi, tedarik basıncı, basınç düşümü ve kaçak debisi tekrar ölçülür. Bu sayılar yıllık raporda çizgi grafiğe dönüştürülür. Eğilim artıyorsa kök neden analizi başlatılır.

Arıza teşhisi hızlı akış ve saha ipuçları

Arıza geldiğinde en hızlı kazanç doğru sıralama ile başlar. İlk bakış hava tarafınadır. Kompresör çıkış basıncı, nem tutucu durumu ve hortum kırılma emniyeti kontrol edilir. Manometreler tedarik hattı ile aktüatör odası arasında basınç farkı gösteriyorsa aradaki regülatör ya da filtre tıkalıdır. Pilot valf tıkandıysa bobin direnci ölçülür ve değer normal ise içte birikmiş partikül ihtimali yüksektir. Temiz hava ile ters yönde üfleme yapılarak membran ve meme kanalları açılır.

Mekanik tarafta en yaygın belirti son konuma ulaşamama durumudur. Mil keçesi korozyona uğradıysa strok sonlarına yakın sürtünme artar. Kapağı sökmeden önce gövde etrafında su ve yağ izi aranır. Vana gövdesinden gelen tek taraflı uğultu akış içinde kısmi kavitasyona işaret eder. Bu durum seat yüzeyinde lokal aşınma yaratır ve tork ihtiyacını yükseltir. Çözüm akış karakteristiğini yeniden değerlendirmek ve aktüatör tork rezervini artırmaktır. Modülasyonlu sistemde salınım görülüyorsa PID parametreleri ve ölü bant değerleri tekrar ayarlanır. Salınımın elektriksel kaynaklı olup olmadığını görmek için geri bildirim sinyali iz kaydedici ile toplanır. Sinyal düzgün, hareket dalgalıysa mekanik histerezis baskındır. İki veri de dalgalıysa kontrol döngüsü anlık doyuma giriyordur. Tedarik basıncı, pilot valf debisi ve hava hattı çapı birlikte gözden geçirilir. Sonuç ne olursa olsun arıza formu standartlaştırılmış olarak kapatılır. Böylece kurum hafızası güçlenir ve sonraki arızalar daha kısa sürede çözülür.

ATEX’te pnömatik aktüatör boyutlandırma ve güvenlik marjı

Boyutlandırmada ilk adım kırılma torkudur. Vana ilk hareket anında sürtünme tepe yapar. Özellikle metal seat, yüksek sıcaklık, partikül yükü ve uzun bekleme sonrası devreye alma durumlarında bu pik değeri görmezden gelirsen aktüatör zayıf kalır. İkinci adım çalışma torkudur. Hat basıncı, akış yönü, diferansiyel basınç ve akışkanın yoğunluğu bu değeri etkiler. Üçüncü adım son konum torkudur. Limitlerde contanın sıkışması ve mekanik durdurucular nedeniyle artan direnci kapsar. Genel serviste yüzde yirmi beş ile otuz güvenlik katsayısı önerilir. Yapışkan ortam, throttling, sık çevrim ve yüksek sıcaklıkta yüzde kırk ile elli gerekir. Yay dönüşlü seçiliyorsa yayı sıkıştıran yöndeki tepe tork için ayrıca yüzde on beş ekleyerek hesap yap. Valf tipine göre tork eğrisi değişir. Küresel vana açıklık arttıkça tork düşer. Kelebek vana disk üzerine gelen aerodinamik kuvvetlerde belirli bölgede tepe yapabilir. Aktüatörün gerçek çıkışı hava hazırlama bloğu ile sınırlanır. Regülatör, filtre ve hat kesiti dar ise katalog değerinin sahada görülmesini bekleme. Son adım mekanik boşluk ve histerezis yönetimidir. Mil uyumu, kare veya çift düz şaft toleransı ve ISO 5211 yüzey düzgünlüğü gözden geçirilmeden sipariş kapatma.

Valve authority, Cv ve karakteristik seçimi

Authority ifadesi vana üzerindeki basıncın sistem toplam basınca oranıdır. Düşük authority kontrolü körleştirir. Aşırı yüksek authority gereksiz enerji kaybı yaratır. Amaç orta bandı yakalamaktır. Hat elemanları doğru seçilirse vana toplam basıncın anlamlı bir bölümünü alır ve küçük ayarlara tutarlı cevap verir. Eşit yüzdesel karakteristik geniş aralıkta iyi çözünürlük sağlar. Isıl yükler değişken ise bu eğri genel olarak daha stabil olur. Lineer karakteristik dar bantta basit dozaj işlerinde ve sabit basınç farklarında öne çıkar. Küçük vana seçmek her zaman iyi değildir. Aşırı küçük vana yüksek hız ve kavitasyon riski doğurur. Aşırı büyük vana ise authority düşürür ve kontrol bandını daraltır. Modülasyon yapılacaksa konum geri bildirimi, düşük histerezisli pozisyoner ve sarsıntıyı azaltan I P dönüştürücü şarttır. Aynı anda bakım kolaylığı da düşünülmelidir. NAMUR arayüzlü pozisyoner ve solenoid değiştirme sürelerini kısaltır. Tasarım aşamasında debi adımlarını belirleyip her adımda vana üzerindeki diferansiyel basınç payını test senaryosu olarak yaz. Devreye almada bu senaryoları ölçümle doğrula. Otomasyon tarafında ölü bant ayarını gereğinden büyük bırakma. Büyük ölü bant dalgalanma üretir, küçük ölü bant ise gereksiz salınım yaratır. Mükemmel sonuç için ölç, ayarla, yeniden ölç.

Saha kurulumu, hava hazırlama ve Ex uygunluğu

Ex bölgede en kritik hata elektrikten önce havadır. Kuru ve temiz hava, vananın ömrünü uzatır ve tork kararlılığını sağlar. Filtre kademesi için standart servislerde kırk mikron alt sınırdır. Hassas modülasyon ve donma riski olan hatlarda beş mikron tercih edilir. Yoğun kondens oluşumu beklenen tesislerde otomatik tahliye şarttır. Yağlama konusu amaç dışı kullanımlarda sorun üretir. Üretici açıkça zorunlu demedikçe yağsız çalışmaya devam et. Solenoid seçiminde gövde malzemesi, bobin sınıfı ve kıvılcım koruması Ex tipine uygun olmalıdır. Ex d muhafaza ile Ex e klemens farklı kurallara tabidir. Kontrol kablolarında ekranı tek noktadan toprağa bağla. Ekranı iki uçtan bağlarsan dolaşan akım gürültü taşır. Rakor seçiminde IP sızdırmazlık ve kimyasal dayanım zorunludur. Yıkama yapılan hatlarda NEMA 4X seviyesini ve paslanmaz donanımı tercih et. Uzaktan montajlı solenoid, vibrasyon ve sıcaklık yükünü azaltır. Fakat acil durumlarda geç cevap riski doğurur. NAMUR üstü montaj hızlı müdahale sağlar. Fail close ya da fail open kararı proses güvenliği ile verilir. Yay dönüşlü mimaride hava kesildiğinde hedef emniyet konumu kesinleşmelidir. Kurulum sonrası tork imzası alın ve bakım planına referans olarak sakla.

Bakım, test ve belgeleme

Bakım planı olmadan Ex uygunluğu sürdürülemez. İlk ay sonunda sızdırmazlık kontrolü ve tork imzası karşılaştırması yap. İlk yıl içinde çevrim sayısı, ortam sıcaklığı ve basınç salınımı gibi değişkenlere göre bakım aralığını yeniden hesapla. Hava hazırlama bloğunda filtre kartuşlarını diferansiyel basınç artışı ile değiştir. Basınç düzenleyici ayarı değiştiyse hattaki gerilim artar. Solenoid bobin sıcaklığını temasız ölçümle izle. Anormal yükseliş kirli hava ya da kısmi tıkanma işaretidir. Limit switch kutusunda korozyon, conta sıkışması ve cam kubbe çatlağı gibi erken uyarıları ara. Kablo rakorlarında ekran sıkma ve topraklama sürekliliğini ölç.

Gövde cıvatalarında gevşeme varsa dönme eksenine dik yönde titreşim kaynağı araştır. Yazılım tarafında pozisyoner otomatik ayarlarını kayıt altına al ve değişiklikleri sürüm notu gibi sakla. Yılda bir kez vana imzasını referansla karşılaştır. Eğri alanı büyüdüyse sürtünme artmıştır. Gerekli noktada seat ve mil yataklarını yenile. Belge düzeni açık olmalıdır. Kurulum krokisi, risk değerlendirmesi, test formları ve malzeme sertifikaları tek dosyada tutulur. Denetimde hızlı erişim zaman kazandırır ve güven verir.

Saha devreye alma kontrol listesi

Devreye alma öncesi hazırlık ve risk değerlendirmesi

Sahaya çıkmadan önce net bir kontrol listesi oluşturulmadıysa ATEX uyumu kağıt üstünde kalır. İlk adım ekipman kimliğinin ve Ex işaretinin okunurluğunun teyididir. Kapağın altında kalan etiketler fotoğraflanır ve seri numarası ile kayıt altına alınır. Tedarikçi doküman seti eksiksiz değilse işe başlamayı önermiyorum. Çünkü eksik belge ile yapılan devreye alma ileride izlenebilirlik sorunları yaratır. İkinci adım saha zon haritasının güncelliğidir. Projede küçük bir boru hattı revizyonu bile zon sınırını etkileyebilir. Bu yüzden iş öncesi toplantıda zon planı, sıcaklık sınıfı ve ekipman grubu birlikte okunur. Saha kablolamasında ekranlı kabloların iki ucu birden topraklanmışsa gürültüye ek olarak dolaşan akımlar doğurur. Bu durumda ekranın tek noktadan ve 360 derece kelepçe ile sıkılması gerekir. Hava hazırlama bloğunda su tutucu, koalesan filtre ve regülatör pasif durumda bırakılmışsa devreye almada ölçtüğünüz performans gerçek proses koşulunda düşer. Son olarak kaçış yolları, acil durdurma noktaları ve sıcak çalışma izinleri gözden geçirili

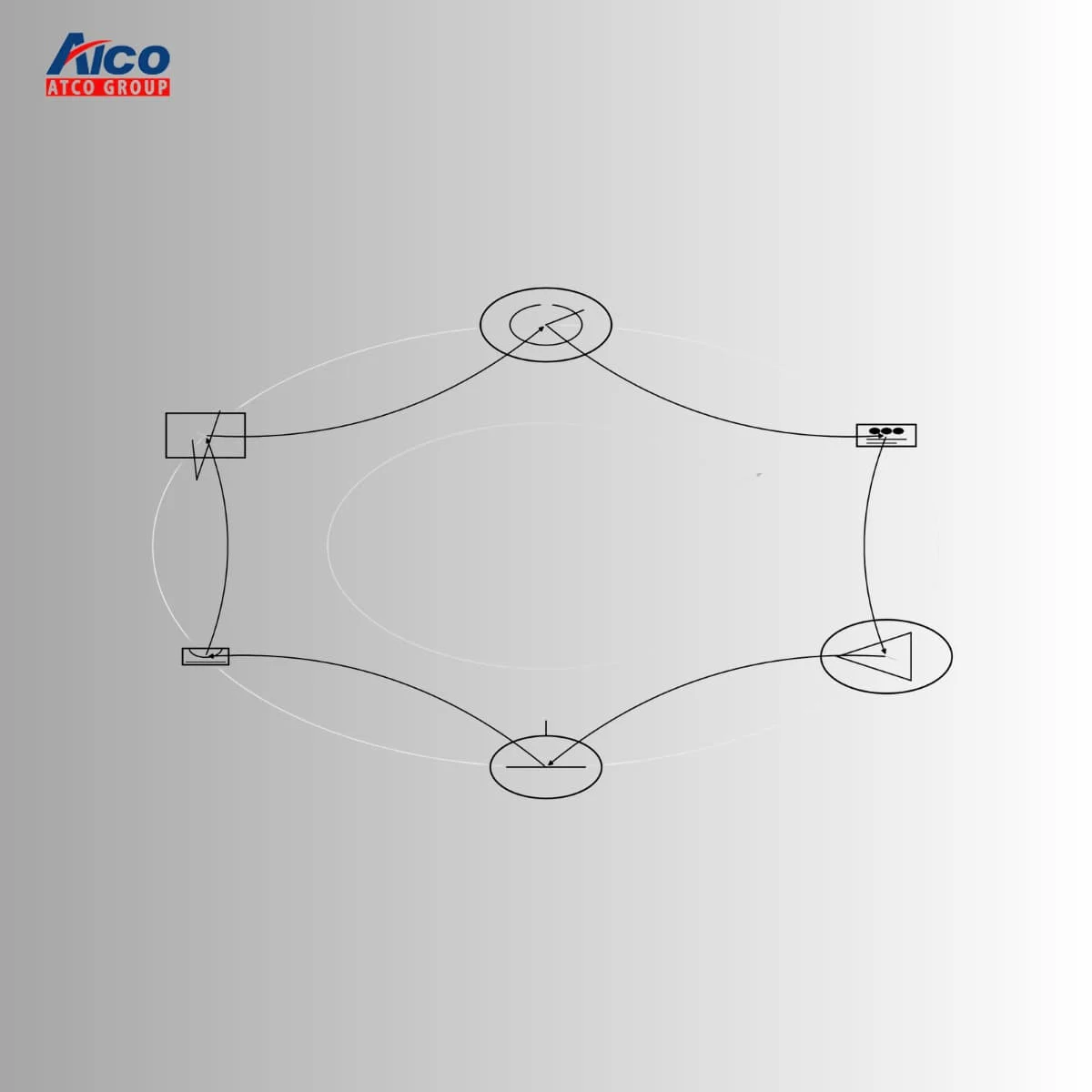

Kontrol döngüsü ve sinyal bütünlüğü testleri

Arıza oranını aşağı çeken adım sahadaki döngü testidir. Önce hava beslemesi 5 dakika izlenir ve regülatör çıkışı yük altında dalgalanma yapmamalıdır. Ardından pozisyoner oto kalibrasyon yerine üreticinin önerdiği manuel iki nokta yöntemi uygulanır. Çünkü oto kalibrasyon stick slip davranışını gizleyebilir. Limit anahtarları yalnızca lambayı yakıyor mu diye bakmak yetmez. Saha paneline giden geri bildirim akımı ve mantık seviyeleri de ölçülmelidir. Ekranlı sinyal kablosu zırhının tek noktadan topraklandığı ve kelepçenin boya altı olmadan çıplak metale bastığı doğrulanır. Solenoid valfin bobin direnci sıcak iken ölçülür ve soğuk değerle karşılaştırılır. Fark yüksek ise ileride bobin koruması tetiklenebilir. Hattın otoritesi düşük ise kontrol vanası komuta adımına aşırı tepki verebilir. Bu durumda konumlayıcı kazançlarını kısmak yerine vana karakteristiğine bakmak ve gerektiğinde eşit yüzdesel trim seçmek daha kalıcı çözümdür.
