Pnömatik aktüatörün mantığı aslında çok nettir: basınçlı havayı kontrollü bir şekilde mekanik harekete dönüştürmek. Kompresörden gelen hava, hazırlama ekipmanlarından (filtre-regülatör-yağlayıcı gibi) geçip valf grubuna ulaştığında, valf bu havayı aktüatörün uygun odasına yönlendirir. Oda içinde basınç yükseldiğinde, basınç kuvvete dönüşür ve piston ya da kanat mekanizması hareket eder. Bu hareket, aktüatör tipine göre doğrusal (ileri-geri) olabilir ya da döner (belirli bir açıyla dönme) şekilde gerçekleşebilir. Sahada vanalarda en sık gördüğümüz döner tiplerde, içteki mekanizma genellikle mil üzerinden vanaya tork aktarır; aktüatörün “aç-kapa” kararlılığı da bu torkun yeterliliğine bağlıdır.
Bu çalışma prensibini iyi anlamak, arıza teşhisinde büyük avantaj sağlar. Çünkü sahada görülen belirtiler çoğu zaman “aktüatör bozuk” diye etiketlenir; oysa sorun bazen aktüatörde değil, ona gelen havanın kalitesinde veya valfin havayı doğru zamanda doğru yöne verememesindedir. Örneğin aktüatörün yavaş çalışması, her zaman keçe problemi değildir; hat üzerinde kısıtlayıcı bir bağlantı, regülatörün dalgalanması veya valfin egzozunun tıkanması da benzer sonucu üretir. Aynı şekilde “tam açmama” problemi, aktüatör içindeki sürtünmeden kaynaklanabileceği gibi, limit ayarı, mekanik stop, vana sıkışması ya da yanlış montaj hizası nedeniyle de ortaya çıkabilir. Bu yüzden çalışma prensibini parçalara ayırarak düşünmek gerekir: Hava geldi mi, doğru basınç var mı, doğru yöne yönlendiriliyor mu, içeride sürtünme artmış mı, çıkışta tork aktarımı doğru mu?
Temel bileşenler tarafında bakarsak, pnömatik aktüatörün omurgası gövde, hareketi oluşturan piston/kanat mekanizması, kuvveti dışarı taşıyan mil, sızdırmazlığı sağlayan keçe ve O-ring setleri, hareketin stabil kalmasına yardım eden yataklama/yönlendirme elemanları ve uygulamaya göre güvenli dönüş sağlayan yay paketi gibi parçalardan oluşur. Bunlara ek olarak sahada çok kritik iki yardımcı yapı vardır: kumanda elemanı (solenoid/yön kontrol valfi) ve konum geri bildirimi (limit switch kutusu veya pozisyoner). Arızaların büyük kısmı, bu bileşenlerden birinde başlayan küçük bir zayıflığın diğerlerini etkilemesiyle büyür. Bu nedenle bir sonraki adım, aktüatör tiplerini ve kullanım alanlarını netleştirip “hangi tipte hangi arıza daha olasıdır” eşlemesini yapmaktır.
Pnömatik aktüatör tiplerini doğru sınıflandırmak, bakım ve arıza çözümünde “boş yere parça değişimi” riskini ciddi şekilde azaltır. Çünkü her tip aktüatör farklı bir kuvvet üretim mantığına, farklı sızdırmazlık ihtiyaçlarına ve farklı arıza karakterine sahiptir. Sahada çoğu ekip, aktüatörü tek bir kategoriymiş gibi ele alır; oysa aynı belirti (örneğin yavaş çalışma) yay dönüşlü bir aktüatörde yay paketi yorgunluğuna işaret edebilirken, çift etkili bir aktüatörde hat debisi/valf egzozu kısıtı daha olası bir nedendir. Bu bölümde amaç, aktüatör tiplerini netleştirip kullanım senaryosuna göre “en olası problem alanlarını” görmektir.
En yaygın sınıflandırma hareket tipine göre yapılır: döner (rotary) ve lineer aktüatörler. Döner aktüatörler özellikle vana otomasyonunda karşımıza çıkar; küresel vana, kelebek vana ve bazı damper uygulamalarında “belirli bir açıyla dönerek” açma-kapama yaparlar. Lineer aktüatörler ise ileri-geri strok hareketi üretir; kapak mekanizmaları, itme-çekme gerektiren prosesler, otomasyon kolları ve bazı kilitleme sistemleri gibi alanlarda kullanılır. Her iki tipte de hava basıncı, yüzey alanı üzerinden kuvvete dönüşür; fakat aktarılan iş farklıdır: Döner tipte tork, lineer tipte itme/çekme kuvveti önceliklidir. Bu fark, bakımda ölçülecek parametreleri de değiştirir; döner tipte tork kaybı ve uç konum tutarlılığı daha kritik iken, lineer tipte strok tamamlama, sürtünme ve yataklama aşınması daha belirgin hale gelir.

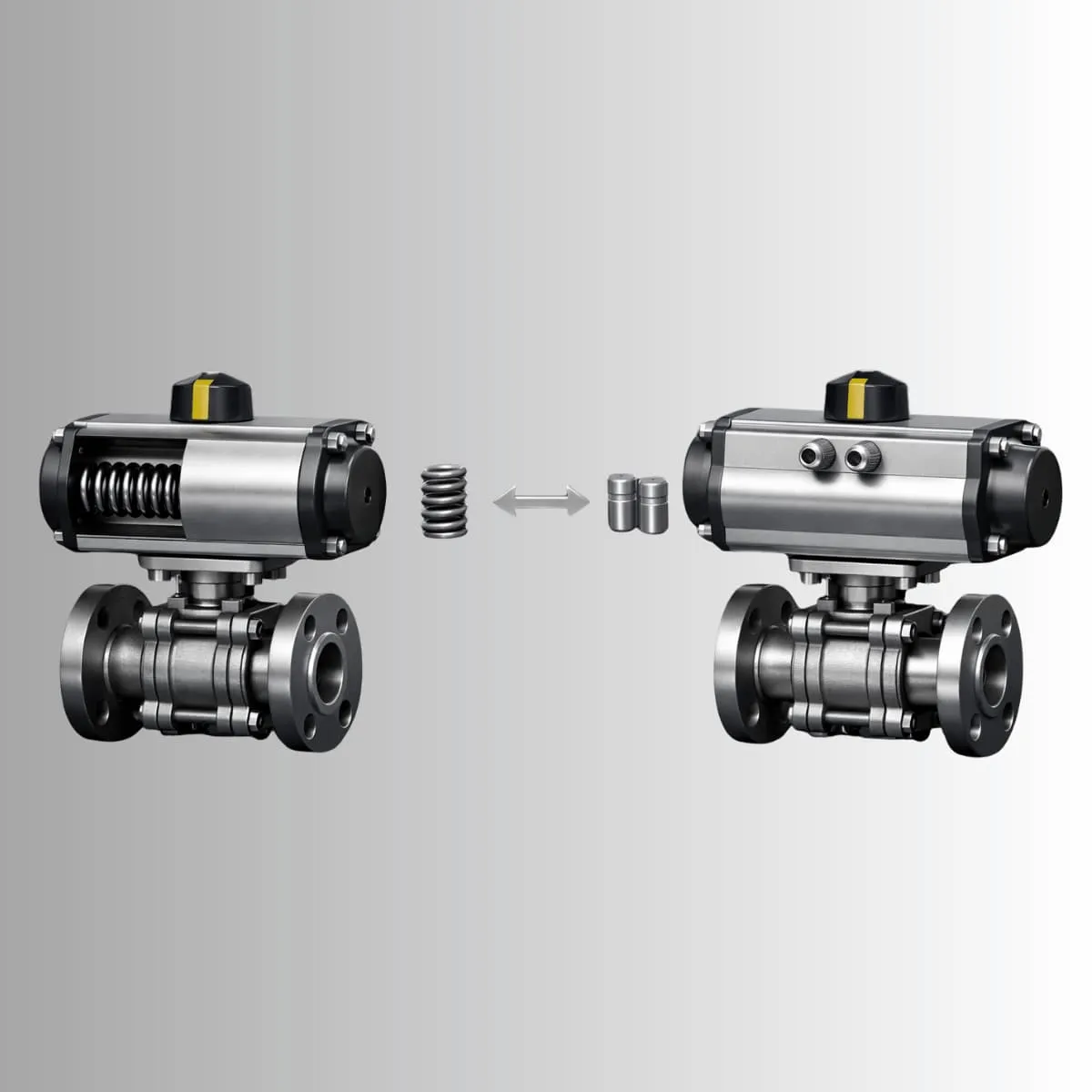

Diğer temel sınıflandırma çalışma prensibine göre yapılır: çift etkili (double acting) ve yay dönüşlü (spring return). Çift etkili aktüatörlerde hareketin iki yönü de basınçlı hava ile sağlanır; yani açma da kapama da havayla olur. Bu tip, hızlı çevrim ve yüksek kontrol ihtiyacı olan hatlarda çok tercih edilir. Yay dönüşlü aktüatörlerde ise bir yön hava ile yapılırken, geri dönüş yay kuvveti ile gerçekleşir. Bu tipin en büyük avantajı, enerji kesildiğinde veya hava düştüğünde güvenli pozisyona dönebilmesidir; bu yüzden emniyet gerektiren proseslerde yay dönüşlü aktüatörler sık kullanılır. Bakım açısından kritik fark şudur: Yay dönüşlü sistemlerde yay paketi zamanla yorulur, karakteristiği değişir ve “kapanmama / yavaş dönüş / yarım dönüş” gibi belirtiler daha sık görülür. Çift etkili sistemlerde ise iki odada da sızdırmazlık, valf yönlendirmesi ve hat debisi daha baskın arıza kaynaklarıdır.
Döner aktüatörlerin kendi içinde de yaygın iki tasarım görülür: rack & pinion ve scotch yoke. Rack & pinion (dişli kremayer–pinyon) yapıda hareket daha dengeli, montaj ve bakım daha pratik olabilir; bu yüzden genel endüstride çok yaygındır. Scotch yoke tasarımda ise belirli açılarda daha yüksek tork üretme avantajı bulunur; özellikle vana açma-kapama torkunun başlangıçta yüksek olduğu uygulamalarda tercih edilebilir. Arıza karakteri burada değişir: Rack & pinion tipte dişli yüzey aşınması, yataklama ve sızdırmazlık öne çıkarken; scotch yoke tipte mekanik temas yüzeyleri ve yağlama/sürtünme yönetimi daha kritik hale gelebilir. Bu yüzden bakım planında “her aktüatöre aynı liste” yaklaşımı yerine, tip ve çalışma koşuluna göre uyarlama yapmak en doğru yaklaşımdır.
Kullanım alanlarına bakınca en büyük pay vana otomasyonu ve proses kontroldedir. Kimya, gıda, enerji, su arıtma, HVAC, paketleme, dolum hatları ve depo otomasyonlarında pnömatik aktüatörler hızlı, ekonomik ve güvenilir çözümler sunar. Ancak kullanım alanı genişledikçe çevresel koşullar da çeşitlenir: Nemli ortamlar, kimyasal buhar, tozlu sahalar veya yüksek sıcaklık, sızdırmazlık elemanlarının ömrünü ve valf grubunun sağlığını doğrudan etkiler. Bu nedenle “hangi tip aktüatör nerede kullanılıyor” sorusu, aynı zamanda “hangi arızalar daha sık görülür ve hangi bakım kalemleri kritik” sorusunun da cevabıdır.
Temel parçalar ve arıza ile ilişkileri
Pnömatik aktüatörde arızayı doğru okumak için en pratik yöntem, “hangi parça bozulursa hangi belirti ortaya çıkar” mantığıyla ilerlemektir. Çünkü sahada çoğu zaman aynı şikâyet farklı kök nedenlerden doğar. Örneğin “aktüatör yavaşladı” denildiğinde ilk akla keçe problemi gelir; ama keçe tek başına değil, hava kalitesi, valf egzozu, hat kısıtı ve yataklama sürtünmesiyle birlikte sonucu belirler. Bu yüzden temel bileşenleri bir harita gibi düşünmek gerekir.
Gövde ve kapaklar, aktüatörün mekanik rijitliğini taşır. Eğer bağlantı civataları gevşemişse veya montaj yüzeyinde hizasızlık varsa; aktüatör düzgün hareket etse bile titreşim, vuruntu, düzensiz ses gibi belirtiler ortaya çıkabilir. Mil ve yataklama elemanları (burçlar, rulmanlar, kılavuz yüzeyler) ise hareketin “pürüzsüzlüğünü” belirler. Yataklama aşındığında ya da kirlenme arttığında, aktüatör tekler, takılır, başlangıçta zorlanır, sonra bir anda açılır-kapanır. Bu durum özellikle vana üzerinde tork ihtiyacının yüksek olduğu uygulamalarda daha net hissedilir.
Sızdırmazlık tarafında keçe ve O-ring setleri kritik rol oynar. Keçeler sertleştiğinde veya şiştiğinde, hem iç kaçak artar hem de sürtünme yükselir. Sonuç olarak aktüatör hava tüketimini artırır, yavaşlar ve bazen uç konuma “tam” ulaşamaz. Yay dönüşlü tiplerde ayrıca yay paketi vardır; yay yorgunluğu oluştuğunda aktüatör geri dönüşte yavaşlar, tam kapanmaz veya enerji kesildiğinde güvenli pozisyona net dönemez. Bu, bakım açısından yüksek öncelikli bir risktir.
Kumanda tarafında solenoid/yön kontrol valfi, arızaların büyük bir bölümünde “gizli fail” olabilir. Valfin spool’u kirden sıkışırsa veya bobinde voltaj/besleme sorunu varsa, aktüatör bazen çalışır bazen çalışmaz; gecikmeli tepki, kararsız aç-kapa ve tekleme görülür. Konum geri bildirimi (limit switch kutusu) ise mekanik arıza olmasa bile “çalışmıyor” algısı yaratabilir; çünkü limit ayarı kaymışsa sistem, aktüatör uç konuma gelse bile sinyal alamaz ve hattı durdurur. Bu yüzden parça-parça düşünmek yerine, belirtiyi bu bileşenlere eşleyerek teşhis yapmak en hızlı çözümdür.
Bu kutucuk, yazının ana fikrini hızlıca toparlar ve ilgili içeriklere tek tıkla geçiş sağlar.
- Bobin enerjilenir, çekirdek hareket eder, akış açılır veya kapanır
- NC ve NO yapılar, enerji kesildiğinde sistem davranışını belirler
- Seçimde akışkan tipi, basınç, sıcaklık, bağlantı ölçüsü ve sızdırmazlık kritiktir
- Kir, voltaj dalgalanması ve nem, arızaların en sık kök nedenlerindendir
Bakım stratejisi nasıl kurulur
Pnömatik aktüatör bakımında en büyük hata, bakımın “arıza olunca yapılan iş” gibi görülmesidir. Oysa sürdürülebilir bir bakım stratejisi; arızayı söndürmekten çok, arızanın oluşma ihtimalini azaltır ve oluşsa bile etkisini küçültür. Stratejiyi doğru kurmak için ilk adım, aktüatörü tek başına değil, onu besleyen pnömatik hat ile birlikte değerlendirmektir. Çünkü aktüatörün performansını belirleyen şey yalnızca iç mekanizması değildir; hava kalitesi, basınç stabilitesi, debi yeterliliği, valf grubu ve montaj koşulları da aynı derecede etkilidir. Bu yüzden bakım stratejisi “aktüatör içi” ve “sistem dışı” kontrolleri birlikte kapsamalıdır.
Sahada en başarılı yaklaşım üç katmanlıdır: günlük hızlı kontroller, periyodik fonksiyon ve kalite kontrolleri ve planlı servis müdahaleleri. Günlük hızlı kontroller; operatörün 1-2 dakikada fark edebileceği belirtileri yakalamayı hedefler. Burada amaç, küçük bir değişimi erken yakalayıp bakım ekibine “sinyal” vermektir. Periyodik kontroller ise haftalık/aylık düzende yapılır ve ölçüme dayalı olmalıdır: regülatör çıkış basıncı stabil mi, filtre haznesinde su/kirlilik birikiyor mu, egzozda tıkanma var mı, aktüatörün çevrim süresi artmış mı, uç konumlar tutarlı mı? Planlı servis müdahaleleri ise daha geniş kapsamlıdır; keçe seti yenileme, yataklama kontrolü, yay paketi değerlendirmesi, valf grubunun temizlik ve fonksiyon testleri gibi işleri kapsar.
Strateji kurarken en kritik konu, “her aktüatöre aynı bakım periyodu” yazmamaktır. Periyot, çevrim sayısı, ortam şartları ve hava kalitesi ile belirlenmelidir. Tozlu-nemli veya kimyasal buharlı ortamlarda çalışan aktüatörlerde sızdırmazlık elemanları daha hızlı yıpranır; kompresör hattında su ayırma zayıfsa filtre yükü artar; bu da valf ve aktüatör içindeki kirlenmeyi hızlandırır. Yüksek çevrimli hatlarda ise yataklama, dişli yüzeyler ve bağlantı elemanları daha hızlı yorgunluğa girer. Bu nedenle strateji, kritik ekipmanların “risk puanına” göre yapılandırılmalıdır: kritik vanalar, güvenlik pozisyonu gerektiren yay dönüşlü aktüatörler ve duruş maliyeti yüksek hatlar en sık izlenmesi gereken gruptur.
Bir diğer önemli parça, bakım stratejisinin “dökümana bağlanmasıdır”. Kontrol listeleri, basit görünse de sahada standardizasyonu sağlar. Aynı ekip, aynı noktaları her seferinde aynı sırayla kontrol eder ve değişimleri izleyebilir. Ayrıca bakım kayıtları, arıza tekrarlarını yakalamanın en güçlü yoludur. Örneğin aynı hatta 3 ayda bir solenoid valf arızası çıkıyorsa, gerçek sorun valf değil; hava kalitesinin yetersizliği veya hat tasarımında partikül taşınması olabilir. Kayıtlar bu paterni görünür kılar ve kalıcı çözüm üretmeyi kolaylaştırır.
Günlük haftalık aylık kontrol listesi
Pnömatik aktüatörlerde kontrol listesi, “bakım yapıyoruz” demek için değil; arıza sinyallerini erken yakalamak için vardır. Listeyi doğru kurgularsan, aktüatör daha duruşa gitmeden önce yavaşlama, kaçak, basınç dalgalanması ve konum hatası gibi işaretleri görürsün. Buradaki kritik nokta şu: Günlük kontrol “ölçümle boğulmadan” hızlı gözlem ve temel doğrulama yapar; haftalık kontrol küçük ayar ve temizlikleri içerir; aylık kontrol ise sistematik ölçüm ve trend takibiyle ilerler. Yani aynı kalemi her gün yapmak yerine, işleri zaman katmanlarına bölmek hem uygulanabilirliği artırır hem de ekip disiplinini korur.
Günlük kontroller (1–3 dakika) sahada en çok değer üreten kısımdır. Operatör veya hat sorumlusu, aktüatör çevrimini izleyerek “normalden farklı” bir durum var mı kontrol eder: açma-kapama süresi uzadı mı, anormal hava sesi var mı, aktüatör bir noktada takılıp sonra mı hareket ediyor, uç konumlar kararlı mı? Ayrıca hızlı bir gözle bağlantı elemanlarında gevşeme, hortumlarda kıvrılma/ezilme, FRL haznesinde belirgin su birikimi gibi basit ama kritik noktalar yakalanır. Günlük kontrolde amaç “çözmek” değil; sorunu erken fark edip bakım ekibine bildirmektir.
Haftalık kontroller daha çok “neden büyümesin” yaklaşımıyla yapılır. Regülatör çıkış basıncı normal değerde mi ve dalgalanma var mı kontrol edilir. Filtrenin haznesi boşaltılır, otomatik tahliye varsa çalıştığı doğrulanır. Hava hattında belirgin kaçak şüphesi varsa kaçak spreyiyle bağlantılar hızlıca taranır. Solenoid valfte manuel override ile basit fonksiyon testi yapılabilir: komut geldiğinde valf net açıyor mu, gecikme var mı, egzozdan anormal kaçak sesi geliyor mu? Bu kontroller sayesinde “aktüatör bozuluyor” diye düşünülen birçok durumda, aslında sorun kaynağının hat/valf/hava kalitesi olduğu hızlıca ortaya çıkar.
Aylık kontroller ise artık ölçüm odaklı olmalıdır. Aynı çevrim için (aynı yükte) açma-kapama süresi kaydedilir, önceki ayla kıyaslanır. Basınç düşümü yaşanıyorsa, aktüatöre yakın noktadan basınç ölçümü alınır ve regülatör/valf öncesi-sonrası farklara bakılır. Limit switch kutusu veya konum geri bildirim ekipmanı varsa, uç konum tetik noktaları doğrulanır ve gevşeklik kontrolü yapılır. Yay dönüşlü aktüatörlerde özellikle “enerji kesme senaryosu” kontrollü şekilde simüle edilerek geri dönüşün kararlılığı ve süresi gözlemlenir (güvenlik prosedürleri uygulanarak). Aylık kontrolün amacı, arızayı yakalamaktan çok trend görmektir: Performans her ay bir tık düşüyorsa, erken servis planlaması yapılır ve duruş “planlı” hale getirilir.
Bu kontrol listelerini etkili yapan şey, her maddeden sonra “kayıt” almaktır. Kayıt almak derken sayfalarca rapor değil; basit bir tablo: tarih, hat adı, aktüatör etiketi, çevrim süresi, basınç, not. Bu küçük kayıtlar, kronikleşen sorunları tespit etmenin en hızlı yoludur. Örneğin aynı hatta sürekli FRL’de su birikiyorsa, çözüm aktüatör keçesi değiştirmek değil; kompresör hattında su ayırma ve drenaj yönetimini iyileştirmektir. Aynı şekilde sürekli “yavaşlama” varsa, debi kısıtlarını ve valf egzozlarını kontrol etmek gerekir. Liste, seni doğrudan bu doğru yola sokar.

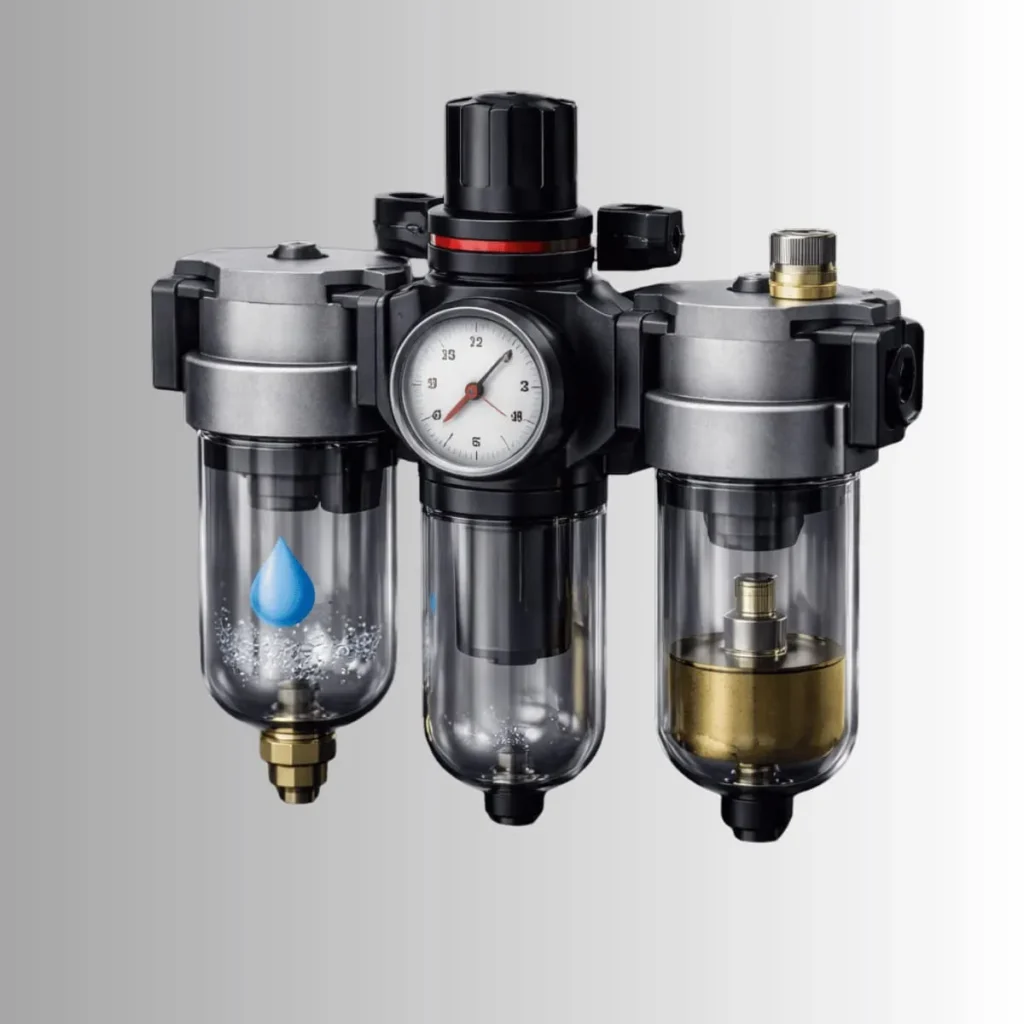

Hava kalitesi FRL ve yağlama yönetimi
Pnömatik aktüatör arızalarının büyük kısmı, sandığın gibi “aktüatörün içinden” başlamaz; hava kalitesinden başlar. Çünkü aktüatörün sızdırmazlık elemanları, yüzeyleri ve valf grubu; gelen havanın taşıdığı su, partikül, yağ buharı ve kir yükünden doğrudan etkilenir. Bu yüzden FRL (Filter–Regulator–Lubricator) yönetimi, pnömatik aktüatör bakımının omurgasıdır. FRL doğru yönetilmezse, en kaliteli aktüatör bile kısa sürede yavaşlama, tekleme, iç kaçak, sızdırma ve kararsız çalışmaya başlar.
Filtre kısmı, hattaki partikülü ve kondensi tutarak aktüatörü korur. Filtrenin haznesinde su birikmesi “normal” görülebilir; ama bu suyun sürekli artması, kompresör hattında nem yönetiminin zayıf olduğuna işarettir. Su sadece pas yapmaz; aynı zamanda valf içinde kirle birleşip yapışkan bir tortu oluşturur ve spool hareketini zorlaştırır. Sonuç: valf gecikir, aktüatör geç tepki verir, bazen komut almasına rağmen hareket etmez. Bu tablo, sahada sıkça “aktüatör bozuldu” diye yorumlanır; oysa kök neden filtre ve drenaj yönetimidir.
Regülatör kısmı ise aktüatöre giden basıncın stabil olmasını sağlar. Basınç dalgalanması, aktüatörün torkunu doğrudan etkiler. Özellikle vana otomasyonunda, “ilk hareket” için gereken tork yüksekse, küçük bir basınç düşüşü bile aktüatörün başlangıçta zorlanmasına ve teklemesine neden olur. Regülatörün yanlış ayarlanması da ayrı bir problemdir: fazla basınç, sızdırmazlık elemanlarını gereksiz zorlar ve ömrü kısaltır; düşük basınç ise tork yetersizliği ve tam açmama/tam kapatmama sorunlarını büyütür. Bu nedenle regülatör ayarı “bir kez yapılır biter” değil; periyodik olarak doğrulanması gereken bir ayardır.
Yağlayıcı (lubricator) konusu ise sahada en çok yanlış yapılan alanlardan biridir. Bazı sistemler “yağlı hava” ile çalışacak şekilde tasarlanmıştır; bazıları ise kuru hava ister. Eğer yağlama gerekiyorsa, yanlış yağ seçimi veya aşırı yağlama; keçelerde şişme, valf içinde yapışma ve kir tutma gibi sorunları artırabilir. Yağlama gerekmeyen bir sisteme yağ eklemek de aynı şekilde problemleri büyütür. Burada en doğru yaklaşım, ekipman üretici tavsiyesine göre ilerlemek ve “rastgele yağ ekleme” alışkanlığını bırakmaktır. Ayrıca yağlayıcı kullanılıyorsa, damlama ayarı tutarlı olmalı ve hattın her noktasına aynı yağın ulaştığı doğrulanmalıdır; aksi halde bir ekipman yağlı çalışırken diğeri kuru kalabilir ve arıza karakteri karışır.
En sık görülen problemler ve belirtiler
Pnömatik aktüatörlerde arıza çözümünü hızlandıran şey, “parça parça tahmin” değil; belirti okuma disiplinidir. Çünkü sahada aynı ekipman, farklı günlerde farklı davranabilir: sabah ilk çalışmada zorlanır, gün içinde normale döner; bazı çevrimlerde hızlı, bazı çevrimlerde gecikmeli hareket eder; bazen tam kapanır, bazen milim sapmayla açık kalır. Bu tür değişken davranışlar, genellikle aktüatörden çok sistem koşullarının (basınç dalgalanması, kondens, valf kirliliği, hat kısıtı) etkisini gösterir. Bu bölümde amaç; en sık görülen belirtileri sınıflandırmak ve sonraki H3 başlıklarda her belirti için “en olası kök nedenler” doğrultusunda çözüm adımlarını sistematikleştirmektir.
Sahada en çok karşılaşılan belirtiler dört ana grupta toplanır. Birincisi hava kaçağı ve basınç düşümü ile ilgili problemlerdir. Sürekli hava sesi, kompresörün sık devreye girmesi, regülatörde dalgalanma, aktüatörün tork kaybetmesi ve çevrim süresinin uzaması bu gruba girer. Bu problemler çoğu zaman bağlantılardan, valf egzozlarından, iç kaçak yapan sızdırmazlıklardan veya hat tasarımındaki kısıtlardan kaynaklanır. İkinci grup yavaş çalışma, tekleme ve tutukluk problemleridir. Aktüatör bir noktada takılıp sonra hareket ediyorsa, ilk harekette zorlanıyorsa, belirli bir açıda “duraksıyorsa” sürtünme artışı, kirlilik, yetersiz debi veya valf spool gecikmesi gibi nedenler öne çıkar.
Üçüncü grup tam açmama–tam kapatmama ve konum hatasıdır. Bu, özellikle vana otomasyonunda en kritik problemlerdendir çünkü proses güvenliğini doğrudan etkiler. Aktüatör fiziksel olarak çalışıyor görünse bile, limit switch ayarı kaymışsa sistem uç konumu “görmez” ve hat durabilir. Ya da aktüatör uç konuma ulaşamıyorsa; basınç yetersizliği, mekanik stop ayarı, vana sıkışması veya yay yorgunluğu gibi kök nedenler devreye girer. Dördüncü grup ise anormal ses, titreşim ve darbe problemleridir. Genelde gevşek montaj, yanlış hizalama, yetersiz sönümleme, hızlı egzoz kullanımı, mekanik temas yüzeylerinde aşınma gibi durumlar bu belirtileri üretir.
Bu belirtileri doğru yorumlamak için sahada küçük bir alışkanlık çok işe yarar: “Ne değişti?” sorusu. Son günlerde kompresör bakım gördü mü, filtre değişti mi, hat basıncı ayarıyla oynandı mı, vana yükü değişti mi, ortam nemi arttı mı? Pnömatik sistemlerde arızalar çoğu zaman “sinyal vererek” gelir; ama bu sinyal, kayıt ve gözlem yoksa kaybolur. O yüzden bir sonraki adımda her belirti grubunu ayrı ele alıp; önce hızlı kontrol, sonra olası kök nedenler, ardından kalıcı çözüm mantığıyla ilerleyeceğiz. Böylece rastgele parça değişimi yerine, sahada uygulanabilir bir teşhis sırası oluşacak.
Kaçak, basınç düşümü, tekleme ve konum hatalarında “rastgele parça değişimi” yerine, sahada uygulanabilir bir kontrol sırası ile ilerle.
- Önce hava kalitesi: filtre/kondens, regülatör dalgalanması, yağlama uyumu
- Sonra hat: kaçak taraması, bağlantı kısıtları, egzoz tıkanıklığı
- Valf grubu: spool sıkışması, bobin beslemesi, manuel override testi
- Aktüatör: keçe sürtünmesi, yay yorgunluğu, uç konum/limit ayarı
Hava kaçağı ve basınç düşümü belirtileri
Hava kaçağı ve basınç düşümü, pnömatik aktüatör problemlerinin en sık görülen ve aynı zamanda en “sinsi” grubudur. Çünkü sistem çoğu zaman çalışmaya devam eder; sadece performans düşer. Bu da arızanın fark edilmesini geciktirir. Oysa kaçak ve basınç düşümü; aktüatörün torkunu azaltır, çevrim süresini uzatır, valflerin kararsız çalışmasına neden olur ve kompresör yükünü artırarak enerji maliyetini yükseltir. Bu yüzden bu belirtileri erken okumak, hem duruş riskini hem de işletme maliyetini azaltır.
En net belirti sürekli veya aralıklı hava sesidir. Özellikle aktüatör bağlantı noktaları, hızlı bağlantı rakorları, valf egzoz bölgeleri ve FRL bağlantıları kaçak için başlıca adaylardır. Ses bazen sürekli değildir; aktüatör hareket ederken artar, durduğunda azalır. Bu durum çoğu zaman sızdırmazlık elemanlarının yük altında farklı davranmasıyla ilgilidir. İkinci belirti, kompresörün normalden sık devreye girmesi ve hat basıncının daha zor stabil kalmasıdır. Kaçak büyüdükçe kompresör kapasitesi “boşa” çalışır ve hatta bazı tesislerde, aynı basıncı tutturmak için regülatör ayarının gereksiz yükseltildiği görülür. Bu ise aktüatör içindeki keçeleri daha fazla zorlayarak problemi hızlandırır.
Basınç düşümünde sahada çok görülen bir başka işaret, aktüatörün tork kaybetmesi ve yükte zorlanmasıdır. Örneğin vana ilk harekette “kırılma torku” ister; basınç düşükse aktüatör tam o anda zorlanır, tekler veya yarım açar. Daha sonra basınç toparlandığında devam edebilir. Bu da kullanıcıda “bazen yapıyor bazen yapmıyor” algısı oluşturur. Ayrıca basınç düşümü, çevrim süresinin uzaması olarak da görülür: aynı komutta aktüatör daha geç tepki verir veya uç konuma daha yavaş ulaşır. Eğer sistemde limit switch geri bildirimi varsa, bu yavaşlama “zaman aşımı” hatasına dönüşebilir.
Kaçak ve basınç düşümünün kök nedenleri genelde dört başlıkta toplanır:
Birincisi bağlantı ve rakor sızdırmazlıklarıdır. Teflon uygulaması, yanlış diş uyumu, gevşek sıkma veya titreşim nedeniyle zamanla kaçak oluşabilir. İkincisi valf grubu ve egzoz hatlarıdır. Valf egzozu tıkandığında veya susturucu kirle dolduğunda, hava hızlı tahliye olamaz; bu durum hem hareketi yavaşlatır hem de valf üzerinde basınç birikimi oluşturabilir. Üçüncüsü FRL ve basınç regülasyonu tarafıdır: filtre tıkanması debiyi düşürür, regülatör dalgalanması anlık basınç kayıpları üretir. Dördüncüsü ise aktüatör iç kaçaklarıdır: keçe ve O-ring aşınmasıyla basınç, oda içinde kaçak yapar; dışarı ses gelmese bile tork düşer, performans zayıflar.
Pratik teşhiste en doğru yaklaşım şudur: Önce “sistem dışı” hızlı kontrollerle başla; bağlantıları ve valf egzozunu kontrol et, FRL’de tıkanma/su birikimi var mı bak. Ardından aktüatöre yakın noktadan basınç ölçerek, komut anındaki düşümü gözlemle. Eğer hat basıncı stabil ama aktüatör yükte zorlanıyorsa, iç kaçak ve sürtünme ihtimali yükselir. Bu sırayla ilerlemek, gereksiz aktüatör sökümünü büyük ölçüde azaltı
Yavaş çalışma tekleme ve tutukluk
Pnömatik aktüatör “yavaşladıysa” veya “tekliyorsa”, sahada en sık yapılan hata doğrudan aktüatörü söküp keçe setine gitmektir. Oysa bu belirti grubunun önemli bir kısmı, aktüatörün içinden değil; debiyi düşüren dış etkenlerden ve valf/egzoz tarafındaki gecikmelerden gelir. Yavaşlama, tekleme ve tutukluk; özellikle üretim hatlarında “küçük bir verim kaybı” gibi başlar ama zamanla zaman aşımı hataları, konum hataları ve duruşlara dönüşür. Bu yüzden belirtileri doğru okumak ve doğru sırada kontrol yapmak kritik hale gelir.
Yavaş çalışmanın en net göstergesi, aynı komutta aktüatörün uç konuma daha geç ulaşmasıdır. Eğer bu gecikme her çevrimde benzerse, genellikle sistemde kalıcı bir kısıt vardır: hat çapı yetersiz olabilir, hızlı bağlantı elemanları dar boğaz oluşturabilir veya regülatör/filtre tarafında tıkanma debiyi düşürüyor olabilir. Buna karşılık gecikme “bazen var bazen yok” şeklindeyse, daha çok kondens birikimi, basınç dalgalanması, valf spool hareketinde takılma veya bobin beslemesinde kararsızlık gibi değişken nedenler öne çıkar. Tutukluk ise çoğu zaman “ilk harekette zorlanma” şeklinde hissedilir; aktüatör bir an durur, sonra bir anda hareket eder. Bu davranış, sürtünmenin artmasıyla (keçe sertleşmesi/şişmesi, yataklama aşınması), mekanik hizasızlıkla veya valf egzozunun tıkanmasıyla görülür.
Bu belirti grubunda hızlı teşhis için pratik bir ayrım şudur: “Hava girişi mi yetersiz, egzoz mu sıkışık?” Pnömatik aktüatörlerde hız, sadece giriş basıncıyla değil, havanın giriş-çıkış hızını belirleyen debiyle ilişkilidir. Eğer egzoz susturucusu kirle dolmuşsa, aktüatör içerideki havayı hızlı atamaz ve hareket ağırlaşır. Aynı şekilde hat üzerinde gereksiz daralma varsa, aktüatör odası yeterince hızlı dolmaz. Bu yüzden valf egzozlarını ve susturucuları kontrol etmek, çoğu zaman aktüatöre dokunmadan problemi çözer. Ayrıca FRL tıkanması ve regülatör dalgalanması da “yavaşlık” yaratır; bu yüzden yavaşlık gördüğünde FRL tarafı her zaman ilk kontrol noktalarından biri olmalıdır.
Tekleme ve aralıklı çalışmada solenoid valf faktörü çok belirgindir. Valf spool’u kirlenmişse veya bobin beslemesi zayıfsa, valf komutu alır ama net şekilde pozisyon değiştirmeyebilir. Sonuçta aktüatör ya gecikmeli hareket eder ya da yarım hareket eder. Bu durumda “aktüatör arızalı” gibi görünür; fakat kök neden valfin kumanda kararlılığıdır. Bir diğer yaygın sebep de limit switch veya sensör tarafıdır: Uç konuma yaklaşırken sinyal gelip-gitmesi, sistemin komutu kesip yeniden vermesine yol açabilir ve bu da tekleme gibi algılanır. Bu yüzden arıza çözümünde yalnızca mekanik değil, sinyal akışını da düşünmek gerekir.
Aktüatör içi nedenlere geldiğimizde, yavaşlık ve tutukluğun en yaygın sebebi sızdırmazlık elemanlarının yaşlanmasıdır. Keçeler sertleştiğinde sürtünme artar; şiştiğinde mil/piston hareketi zorlaşır. Yataklama elemanları aşındığında veya kirle dolduğunda, sürtünme artışı özellikle belirli açılarda kendini gösterir. Yay dönüşlü tiplerde ise yay paketi yorgunluğu, özellikle geri dönüşte yavaşlığa ve kararsızlığa neden olur. Burada önemli olan, aktüatör içi servise karar vermeden önce dış kontrolleri tamamlamaktır; aksi halde sağlam aktüatör sökülür, zaman kaybedilir ve gerçek problem (hava kalitesi/valf/hat kısıtı) devam eder.
Tam açmama tam kapatmama pozisyon hatası
Pnömatik aktüatörün “çalışıyor gibi görünüp” aslında problemi büyüttüğü alanların başında tam açmama–tam kapatmama gelir. Çünkü bu belirti, özellikle vana otomasyonunda proses güvenliğini doğrudan etkiler: vana tam kapatmadığında kaçak akış devam eder, tam açmadığında debi düşer, basınç dengesi bozulur. Üstelik bu tip problemler çoğu zaman ilk etapta küçük bir sapma gibidir; operatör bunu fark etmez, fakat sistem verimi düşer ve zamanla daha büyük arızalara zemin hazırlar. Pozisyon hatasını doğru okumak, hem arızayı hızlı çözer hem de tekrarını önler.
İlk ayrım şudur: Problem mekanik mi yoksa sinyal/geri bildirim mi? Bazı hatlarda aktüatör fiziksel olarak uç konuma gelir; fakat limit switch kutusu yanlış ayarlı olduğu için sistem “uç konuma gelmedi” sanır ve hat durur. Bu durumda aktüatör sağlamdır, sorun limit switch ayarı veya gevşekliktir. Tam tersi senaryoda ise sistem uç konuma gelindiğini “zanneder” ama mekanik olarak vana tam oturmuyordur; bunun nedeni aktüatörün gerçekten yeterli tork üretememesi, mekanik stop ayarı, vana sıkışması veya yay dönüşlü tiplerde yay yorgunluğu olabilir. Bu ayrım, gereksiz söküm ve parça değişimini önler.
Tam açmama-kapamama problemlerinin en yaygın kök nedeni tork yetersizliğidir. Tork yetersizliği her zaman “aktüatör küçük” demek değildir; basınç düşümü, debi yetersizliği, regülatör dalgalanması veya valf grubunun yeterince hızlı hava sağlayamaması da aynı sonuca götürür. Özellikle vana ilk hareket torkunun yüksek olduğu uygulamalarda, aktüatör başlangıçta “kırmakta” zorlanır ve yarım kalır. Bu durumda sahada sık görülen bir refleks, basıncı artırmaktır. Kısa vadede bu işe yarar gibi görünse de uzun vadede keçeleri zorlar, iç kaçak riskini büyütür ve arızayı hızlandırır. Doğru yaklaşım; basınç yükseltmeden önce hat debisini, valf kapasitesini ve FRL durumunu doğrulamaktır.
İkinci önemli kök neden mekanik stop ve strok ayarlarıdır. Döner aktüatörlerde uç konumu belirleyen stop ayarları varsa, yanlış ayar “tam kapandı sanıyorsun ama aslında birkaç derece açık” sonucunu doğurabilir. Bu durum özellikle kelebek vanalarda daha belirgindir. Ayrıca montaj hizası bozuksa (aktüatör–vana mil ekseni kaçık), uç konumda “sıkışma” olur; aktüatör torku hareketi tamamlamaya yetmez ve sistem yarım kalır. Burada sorun aktüatör değil, montaj geometrisidir.
Üçüncü kök neden yay dönüşlü aktüatörlerde yay yorgunluğu ve güvenli pozisyona dönüş karakteristiğinin bozulmasıdır. Yay paketi zayıfladığında, aktüatör geri dönüşte tam kapatamaz veya kapama süresi uzar. Bu, özellikle enerji kesintisi senaryolarında çok kritik bir risktir. Bu tür hatalarda “normal çalışmada sorun yok” gibi görünse bile, acil durumda güvenli pozisyon garanti olmayabilir. Bu nedenle yay dönüşlü aktüatörlerde periyodik test ve yay paketi değerlendirmesi bakım stratejisinin vazgeçilmez parçasıdır.
Dördüncü kök neden ise vana tarafındaki sıkışma ve proses kaynaklı direnç artışıdır. Vana içinde tortu, kireç, partikül birikimi veya sıcaklık/kimyasal etkilerle artan sürtünme, aktüatörün aynı basınçta artık işi tamamlayamamasına yol açar. Bu durumda aktüatörü değiştirmek yerine, vana bakımını ve proses koşullarını da değerlendirmek gerekir. Çünkü aktüatör tek başına ne kadar güçlü olursa olsun, mekanik direnç anormal yükselirse tekrar sorun yaşanır.
Limit switch box, aktüatörün “tam açık / tam kapalı” konumlarını elektriksel sinyale çevirerek PLC/otomasyon sistemine geri bildirim verir. Yanlış ayar veya gevşeklik, aktüatör çalışsa bile hat duruşlarına sebep olabilir.
- Pozisyon hatalarının büyük kısmı ayar kayması ve titreşim kaynaklı gevşemeden gelir
- IP koruma, nem ve tozlu ortamda oksitlenmeye karşı belirleyicidir
- Periyodik test: uç konum tetik noktaları + kablo giriş sızdırmazlığı kontrolü
Anormal ses titreşim ve darbe
Pnömatik aktüatörde “anormal ses, titreşim ve darbe” belirtileri çoğu zaman göz ardı edilir; çünkü sistem yine çalışıyordur. Oysa bu belirtiler, yaklaşan mekanik problemleri ve montaj kaynaklı riskleri en erken haber veren işaretlerdendir. Üstelik titreşim ve darbe sadece aktüatörü yıpratmaz; bağlantı elemanlarını gevşetir, valf grubu üzerinde mikro kaçakları artırır, limit switch ayarlarını kaydırır ve zamanla konum hatalarına kadar uzanan bir zincir başlatır. Bu yüzden “ses yapıyor ama idare eder” yaklaşımı, pnömatik aktüatör bakımında en pahalı alışkanlıklardan biridir.
Anormal seslerin en sık kaynağı gevşek bağlantılar ve hizasız montajdır. Aktüatör vana üzerine tam eksende oturmuyorsa, hareket sırasında mil üzerinde yan yük oluşur. Bu yan yük, yataklamayı zorlar ve belirli bir açıda sürtünme artışıyla birlikte ses üretir. Aynı şekilde flanş civataları, adaptör plakaları veya bağlantı kolları gevşediğinde; aktüatör hareket ederken küçük “vuruşlar” ve metalik sesler duyulur. Bu ses çoğu zaman kısa sürede “alışılan” bir sese dönüşür; ancak aslında aşınmanın hızlandığının işaretidir.
Titreşim ve darbe problemlerinde ikinci büyük kaynak hava tahliye (egzoz) yönetimi ve sönümleme eksikliğidir. Aktüatör çok hızlı açıp kapatıyorsa, uç konumda mekanik stop’a çarpar ve darbe oluşur. Bu darbe, zamanla stop ayarlarını etkileyebilir ve limit switch kutusunun kam ayarını kaydırabilir. Bazı sistemlerde hızlı egzoz valfleri veya yanlış seçilmiş susturucular, tahliyeyi agresifleştirir; bu da “tok” bir vuruntu hissi yaratır. Doğru çözüm çoğu zaman hız kontrolü, uygun flow control kullanımı ve uç konum sönümlemesinin doğru ayarlanmasıdır. Darbeyi kesmek sadece konfor değil; ekipman ömrü açısından da kritik bir kazançtır.
Üçüncü kaynak iç mekanik aşınma ve sürtünme dengesizliğidir. Rack & pinion tiplerde dişli yüzeylerde aşınma veya yağlama/sürtünme dengesinin bozulması, belirli açı aralıklarında “tırtıklı” bir ses ve titreşim üretebilir. Yataklama aşındığında mil ekseni mikro oynamaya başlar; bu da hem ses üretir hem de keçelerin daha hızlı yıpranmasına yol açar. Yay dönüşlü tiplerde ise yay paketinde dengesizlik veya yorgunluk, geri dönüşte düzensiz bir titreşim ve “sekme” hissi oluşturabilir.
Bu belirtilerde saha yaklaşımını doğru kurmak için pratik bir sıra: önce montaj ve bağlantı elemanlarını kontrol et (gevşeklik, hizalama, adaptör), sonra hız/egzoz ve sönümlemeye bak (susturucu, flow control, hızlı egzoz), ardından iç aşınma şüphesi için aktüatörü yük altında gözlemle. Eğer titreşim belirli bir açıda yoğunlaşıyorsa, bu genelde mekanik temas ve yataklama/dişli ilişkisine işaret eder; her açı boyunca eşitse daha çok montaj ve hat kaynaklı düşünmek gerekir. Burada amaç, “sesin kaynağını” bulup darbe-titreşim zincirini kırmaktır; aksi halde bir süre sonra kaçak, konum hatası ve performans düşüşü gibi daha ağır semptomlar ortaya çıkar.
Teşhis süreci adım adım saha akışı
Pnömatik aktüatör arızalarında hız kazandıran şey, “usta işi sezgi” değil; herkesin uygulayabileceği standart bir teşhis akışıdır. Çünkü sahada zaman kısıtlıdır ve yanlış teşhis, gereksiz söküm–takım ve duruş süresini uzatır. Bu bölümdeki amaç, aktüatörle ilgili bir şikâyet geldiğinde ekibin aynı sırayla ilerleyebileceği pratik bir akış kurmaktır. Akışın mantığı basittir: önce en olası ve en hızlı kontrol edilebilen noktaları ele al; sonra adım adım daha derine in. Böylece hem aktüatörü gereksiz yere sökmezsin hem de gerçek kök nedeni kaçırmazsın.
Saha akışını 5 basamakta düşün. Birinci basamak gözlem ve belirtilerin netleştirilmesidir. Problem “yavaşlık” mı, “tam kapatmama” mı, “tekleme” mi, “hava sesi” mi? Sorun her çevrimde aynı mı yoksa aralıklı mı? Enerji kesildiğinde yay dönüşlü aktüatör güvenli pozisyona dönüyor mu? Bu sorular, teşhisin yönünü belirler. İkinci basamak hava kalitesi ve besleme doğrulamasıdır. FRL haznesinde su/kirlilik var mı, regülatör dalgalanıyor mu, hat basıncı komut anında düşüyor mu? Bu aşamada aktüatörün “yanında” ölçüm almak çok kıymetlidir; çünkü uzak noktadaki basınç göstergesi gerçeği tam yansıtmayabilir
Üçüncü basamak hat kısıtları ve kaçak taramasıdır. Rakorlar, hortum kıvrımları/ezilmeleri, hızlı bağlantı dar boğazları, valf egzoz susturucusu tıkanıklığı gibi noktalar kontrol edilir. Yavaşlık ve tekleme problemlerinde bu basamak çoğu zaman sonucu doğrudan verir. Dördüncü basamak valf ve kumanda doğrulamasıdır. Solenoid valf bobini beslemesi stabil mi, manuel override ile valf net geçiş yapıyor mu, spool sıkışma belirtisi var mı, egzozda sürekli kaçak sesi geliyor mu? Ayrıca limit switch box veya sensör geri bildirimi varsa, uç konum tetik noktaları kontrol edilir; çünkü “çalışmıyor” sanılan birçok senaryo aslında sinyal hatasıdır.
Beşinci basamak ise aktüatör içi ve mekanik bağlantı değerlendirmesidir. Montaj hizası, adaptör plakası, bağlantı civataları, uç stop ayarları ve vana sıkışması gibi mekanik unsurlar ele alınır. Eğer tüm sistem dışı kontroller normalse, o zaman keçe/yataklama/yay paketi gibi iç komponentlere odaklanmak anlamlı hale gelir. Buradaki avantaj şudur: Akışı böyle kurduğunda aktüatörü sökmek “ilk refleks” olmaktan çıkar; gerçekten gerektiğinde yapılır.
Bu teşhis akışını daha da güçlendiren şey, küçük bir kayıt düzenidir. Her teşhis sonrası “belirti–bulgu–çözüm” şeklinde kısa not tutulursa, kronikleşen sorunlar hızla görünür olur. Örneğin her ay aynı hatta egzoz tıkanması çıkıyorsa, sorun susturucu kalitesi veya ortam toz yükü olabilir. Ya da sürekli kondens görülüyorsa, kompresör drenaj yönetimi zayıftır. Bu sayede sadece arızayı çözmez, sistemin güvenilirliğini de yükseltirsin.
Ölçüm odaklı kontrol basınç debi ve çevrim süresi
Pnömatik aktüatör arızalarında “ölçüm”, tahmini bitirir. Çünkü gözlemle bir yere kadar gidersin; ama yavaşlamanın nedeni debi mi, basınç düşümü mü, sürtünme mi sorusunu netleştiren şey sayılardır. Ölçüm odaklı kontrolün amacı, arızayı bulmak kadar trend yakalamaktır: aktüatörün çevrim süresi ay ay uzuyorsa, daha duruş olmadan planlı servis yapılabilir. Bu yaklaşım hem bakım maliyetini düşürür hem de üretim sürekliliğini artırır.
İlk ölçüm parametresi basınçtır; fakat kritik olan “tek bir basınç değeri” değil, komut anındaki basınç davranışıdır. Regülatörde 6 bar görünüyor diye aktüatör komutta 6 bar alıyor sanmak hatadır. Doğru yöntem, mümkünse aktüatöre yakın bir noktadan ölçüm almaktır. Komut verildiğinde basınç anlık düşüyor ve sonra toparlıyorsa, bu genellikle debi yetersizliği, hat kısıtı, filtre tıkanması veya kompresör kapasite sınırına yaklaşma gibi durumlara işaret eder. Basınç düşmüyor ama aktüatör hala zorlanıyorsa, iç sürtünme veya mekanik direnç ihtimali yükselir. Yay dönüşlü sistemlerde ayrıca “geri dönüş senaryosunda” basınçsız dönüşün kararlılığı gözlemlenir; çünkü bu kısım güvenlik açısından kritiktir.
İkinci parametre debidir ve pratikte çoğu sorun burada saklıdır. Pnömatik sistemlerde aktüatör hızı büyük ölçüde “odanın ne kadar hızlı dolup boşaldığına” bağlıdır. Hattın çapı küçükse, hızlı bağlantı elemanları dar boğaz oluşturuyorsa veya valf egzoz susturucusu kirle dolmuşsa; basınç normal görünse bile aktüatör yavaşlar. Bu yüzden debiyle ilgili kontrol, valf kapasitesi (Cv), bağlantı ölçüleri, hortum uzunluğu ve egzoz hattı gibi unsurları da kapsar. Sahada debiyi doğrudan ölçmek her zaman mümkün olmayabilir; bu durumda çevrim süresi debinin pratik göstergesi olarak kullanılır.
Üçüncü parametre çevrim süresidir ve bu metrik, saha için en uygulanabilir olanıdır. Aynı koşullarda (aynı basınç, aynı yük), aktüatörün açma ve kapama süreleri kronometreyle veya PLC loglarıyla kaydedilebilir. Burada değerli olan tek ölçüm değil, kıyaslamadır: geçen ay 1.2 saniyeydi, bu ay 1.6 saniyeye çıktıysa; sistem yavaş yavaş bozuluyor demektir. Bu bozulma çoğu zaman FRL tıkanması, egzoz kirliliği, artan kaçak veya sızdırmazlık sürtünmesiyle ilişkilidir. Bu trendi yakaladığında, arıza yaşanmadan önce planlı müdahale ile işi çözersin.
Ölçüm odaklı kontrolde ayrıca küçük ama kritik bir ayrım vardır: yük altında ölç. Aktüatör boşta hızlı çalışabilir; fakat vana sıkışıyorsa veya proses yükü arttıysa gerçek problem yük altında ortaya çıkar. Bu nedenle çevrim süresini her zaman gerçek çalışma koşulunda almak daha doğru sonuç verir. Aynı şekilde basınç ölçümünü de “hareket anında” görmek gerekir; statik basınç çoğu zaman yanıltıcıdır.
Servis müdahaleleri ve parça değişimi ne zaman gerekli
Pnömatik aktüatörlerde en kritik karar, “hemen parça değişelim” mi yoksa “sistemi iyileştirip izleyelim” mi sorusudur. Çünkü bazı belirtiler, yanlış seçilmiş bir valf/hat kısıtından kaynaklanır; aktüatör sökülse bile sorun geri gelir. Bazı durumlarda ise gecikmek, daha büyük bir arızaya ve güvenlik riskine dönüşür. Bu nedenle servis müdahalesini, ölçüm + belirti + risk üçlüsüyle karar verilen sistematik bir süreç olarak görmek gerekir.
Parça değişimi ve servis gerekliliğini gösteren en güçlü işaretlerin başında tekrarlayan performans düşüşü gelir. Çevrim süresi ay ay uzuyorsa, aynı basınçta artık daha zor hareket ediyorsa ve özellikle yük altında belirgin zorlanma varsa; bu durum çoğu zaman iç sürtünme artışı, sızdırmazlık elemanlarının yaşlanması veya yataklama aşınmasıyla ilgilidir. Bu tip bir trend “bir kere oldu geçti” değildir; genellikle ilerleyicidir. Dolayısıyla burada planlı servis, plansız duruşun önüne geçer.
İç kaçak ve sızdırmazlık problemleri de servis için net bir eşiktir. Dışarıdan sürekli hava sesi gelmesi her zaman kaçak demek değildir; ancak valf egzozundan sürekli hava kaçışı, aktüatör odaları arasında iç kaçak veya valf spool sızdırmazlık problemini düşündürür. İç kaçakta tipik tablo şudur: basınç var gibi görünür, fakat aktüatör tork üretmez; komut verildiğinde “tam yapacak gibi” olur ama yarım kalır. Eğer sistem dışı kontroller (FRL, hat kısıtları, valf kumanda) normalse ve bu belirti devam ediyorsa, keçe seti ve ilgili sızdırmazlık elemanları servis sınırına gelmiş olabilir.
Yay dönüşlü (spring return) aktüatörlerde servis eşiği daha hassastır. Enerji kesintisi senaryosu güvenlik fonksiyonudur. Geri dönüşte belirgin yavaşlama, uç konuma tam dönememe veya kararsız kapanma görülüyorsa; bunu “sonra bakarız” kategorisine koymak doğru değildir. Yay paketi yorgunluğu veya iç sürtünme artışı, güvenli pozisyonu riske atar. Bu tip aktüatörlerde planlı test ve gerekli ise yay paketi/keçe servisinin öne alınması gerekir
Parça değişiminin gerçekten gerekli olduğu bir başka durum mekanik anormalliklerdir: anormal metalik ses, belirli açılarda takılma, aşırı titreşim ve darbe. Montaj ve egzoz/sönümleme kontrolleri yapıldığı halde sorun devam ediyorsa; dişli yüzeylerde aşınma, yataklama boşluğu veya iç mekanik hasar ihtimali yükselir. Bu noktada “çalışıyor” diye devam etmek, daha büyük hasar riskini artırır; çünkü aşınma ilerledikçe mil eksen kaçıklığı artar ve sızdırmazlık elemanları çok daha hızlı bozulur.
Öte yandan bazı senaryolarda servis yerine sistem iyileştirmesi daha doğru çözümdür. Örneğin yavaşlık sadece belirli saatlerde oluyorsa, kompresör kapasitesi veya hat basıncı dalgalanması düşünülmelidir. Kaçak sürekli aynı noktada çıkıyorsa, titreşim kaynaklı gevşeme veya hat tasarımındaki stres problemi olabilir. Sürekli valf arızası yaşanıyorsa, hava kalitesi zayıf olabilir. Bu tür durumlarda aktüatörü servis etmek geçici rahatlatır; fakat kök nedeni çözmez.
Sıkça Sorulan Sorular (SSS)
Pnömatik aktüatör bakımı ne sıklıkla yapılmalı
Genel yaklaşım günlük hızlı kontrol, haftalık fonksiyon kontrolü ve aylık ölçüm-trend takibidir. Periyot; çevrim sayısı, ortam tozu/nemi ve hava kalitesine göre mutlaka uyarlanmalıdır.Kritik hatlarda planlı servis aralığı kayıtlarla belirlenmeli, “arıza olunca” mantığına bırakılmamalıdır.
Günlük kontrolde en kritik işaretler nelerdir
Açma-kapama süresinde uzama, anormal hava sesi ve uç konumların kararsızlaşması ilk sinyallerdir.Hortum kıvrılması/ezilmesi, rakor gevşekliği ve FRL haznesinde su birikimi hızlıca görülür.Bu kontroller sorun çözmek için değil, arızayı büyümeden yakalamak için yapılır.
Aktüatör yavaş çalışıyorsa ilk olarak neresi kontrol edilmeli
Önce FRL ve regülatör basınç stabilitesi kontrol edilmelidir; tıkanma ve dalgalanma yavaşlatır. Sonra valf egzozu ve susturucu tıkanıklığı ile hat kısıtları (dar boğaz bağlantılar) incelenir. Bunlar normalse iç sürtünme/keçe-yataklama ihtimali güçlenir.
Hava kaçağı ile iç kaçak arasındaki fark nasıl anlaşılır
Hava kaçağında genellikle dışarıdan duyulan sürekli/artar-azalır bir ses ve bağlantı noktalarında kaçak izleri olur. İç kaçakta dışarı belirgin ses gelmeyebilir; tork düşer, aktüatör yükte zorlanır ve komut anında güç kaybeder. Valf egzozundan sürekli kaçış ve performans düşüşü iç kaçak şüphesini artırır.
FRL ünitesinde su birikmesi neyi gösterir
Kompresör hattında nem yönetiminin zayıf olduğunu ve kondensin yeterince ayrılamadığını gösterir. Bu su valf içinde tortu oluşturabilir, spool hareketini zorlaştırır ve aktüatörde gecikme yaratır. Drenaj ve filtre bakımının standardize edilmesi gerekir.
Regülatör basıncı artırmak sorunu kalıcı çözer mi
Kısa vadede tork artışı sağlayabilir ama kök nedeni çözmez ve sızdırmazlık elemanlarını daha hızlı yıpratır. Asıl neden debi kısıtı, egzoz tıkanması, hava kalitesi veya vana direnci olabilir. Önce ölçümle basınç düşümü ve kısıt noktaları tespit edilmelidir.
Solenoid valf arızası aktüatör arızası gibi davranabilir mi
Evet; spool sıkışması veya bobin besleme dalgalanması aktüatörü tekletir, geciktirir ya da yarım hareket ettirir. Bu durumda aktüatör sağlam olsa bile “çalışmıyor” gibi algılanır. Manuel override testi ve egzoz kontrolü hızlı ayrım yapmayı sağlar.
Aktüatör tam açmıyor ya da tam kapatmıyorsa en olası nedenler nelerdir
Basınç/debi yetersizliği, mekanik stop ayarı, montaj hizasızlığı ve vana sıkışması ilk adaylardır. Yay dönüşlü tiplerde yay yorgunluğu da tam kapanmama riskini artırır. Limit switch geri bildirimi yanlışsa sistem uç konumu görmediği için hata verebilir.
Limit switch box ayarı bozulursa ne gibi problemler görülür
Aktüatör uç konuma gelse bile PLC “tam açık/tam kapalı” sinyali alamaz ve zaman aşımı hatası oluşabilir. Titreşimle gevşeme veya kam ayar kayması sık görülür, arızayı aktüatöre yıkabilir. Periyodik tetik noktası kontrolü ve kapak sızdırmazlığı doğrulanmalıdır.
Yay dönüşlü aktüatörde güvenli pozisyona dönmeme hangi riskleri doğurur
Enerji veya hava kesildiğinde prosesin güvenli kapanma/açılma senaryosu gerçekleşmeyebilir. Bu durum kaçak akış, basınç yükselmesi veya güvenlik ihlali gibi sonuçlar doğurabilir. Geri dönüş testi ve yay paketi değerlendirmesi öncelikli bakım kalemidir.
Egzoz susturucusu tıkalıysa hangi belirtiler ortaya çıkar
Aktüatörün boşalması yavaşlar, çevrim süresi uzar ve uç konumda kararsızlık görülebilir. Bazı sistemlerde vuruntu artar çünkü hava tahliyesi düzgün gerçekleşmez. Susturucu temizliği/değişimi çoğu zaman problemi aktüatöre dokunmadan çözer.
Aktüatörde titreşim ve darbe neden oluşur
Hizasız montaj, gevşek civata/flanş bağlantıları ve fazla hızla stopa vurma en yaygın nedenlerdir. Hızlı egzoz, yanlış sönümleme ve aşınmış yataklama titreşimi büyütebilir. Titreşim zinciri limit ayar kayması ve kaçak artışı gibi ikincil sorunlara yol açabilir.
Keçe seti değişimi gerektiğini gösteren belirti nedir
Performansın ölçülebilir şekilde düşmesi, iç kaçak şüphesi ve sürtünmeye bağlı yavaşlama tipik işaretlerdir. Sistem dışı kontroller normalse ve trend bozuluyorsa keçe seti servis eşiğine yaklaşmış olabilir. Planlı değişim, plansız duruşu azaltır ve tork kaybını toparlar.
Çevrim süresi takibi bakımda neden bu kadar önemlidir
Çevrim süresi, debi kısıtlarını ve sürtünme artışını sahada en kolay gösteren metriktir. Ay ay uzayan süre, arıza gelmeden önce planlı müdahale fırsatı verir. Tek ölçümden çok trend kıyası yapılmalıdır (aynı koşullarda).
Yanlış yağlama pnömatik aktüatöre nasıl zarar verir
Yağlama gerekmeyen sisteme yağ eklemek, kir tutmayı artırır ve valf/keçe üzerinde yapışma oluşturabilir. Yanlış yağ türü keçeleri şişirebilir, sürtünmeyi yükseltir ve iç kaçak riskini artırır. Üretici tavsiyesine göre yağ seçimi ve damlama ayarı yapılmalıdır.
