Pnömatik aktüatör seçimi sahada iki şeyi aynı anda hedefler. Vanayı güvenle hareket ettirmek ve bunu yıllarca stabil şekilde sürdürebilmek. Bu nedenle doğru seçim sadece tork değerine bakıp bir model seçmek değildir. Vana tipini, proses koşullarını, güvenlik senaryosunu, hava beslemesini ve montaj standardını birlikte değerlendiren bir karar sürecidir. Başarılı bir seçim yapıldığında, vana aç kapa komutlarına aynı hızda yanıt verir, son konumda kararlı durur, ani basınç değişimlerinde bile zorlanmadan çalışır ve bakım maliyeti kontrol altında kalır. Yanlış seçimde ise tablo tam tersine döner. Aktüatör ya zayıf kaldığı için vanayı tam oturtamaz ya da gereğinden büyük seçildiği için darbe etkisi artar, sızdırmazlık elemanları daha hızlı yıpranır, hava tüketimi yükselir ve sistem gereksiz yere pahalılaşır.
Seçim sürecini doğru kurmak için en sağlıklı yaklaşım, işi adım adım parçalamaktır. Önce uygulamayı tanımlarsın. Vana tipi kelebek vana mı küresel vana mı sürgülü vana mı. Hareket açısı çeyrek dönüş mü lineer mi. Vananın aç kapa sıklığı günde birkaç kez mi yoksa dakikada onlarca çevrim mi. Çevrim arttıkça hız kontrolü, darbe azaltma ve aşınma yönetimi daha kritik hale gelir. Ardından proses koşullarına bakarsın. Hat basıncı, akışkan tipi, sıcaklık değişimi ve vananın maruz kaldığı diferansiyel basınç tork ihtiyacını değiştirir. Özellikle bazı proseslerde vana ilk hareket anında yüksek başlangıç torkuna ihtiyaç duyar. Bu başlangıç torku doğru okunmazsa aktüatör kağıt üzerinde yeterli görünür ama sahada vanayı kaldıramaz.
İkinci büyük karar güvenlik senaryosudur. Enerji kesildiğinde veya hava kaybı olduğunda vananın hangi konuma gitmesi gerekir. Bu karar, tek etkili yay geri dönüşlü mü yoksa çift etkili mi seçileceğini belirler. Fail safe ihtiyacı varsa tek etkili seçim öne çıkar. Fail safe yoksa çift etkili hem maliyet hem kontrol açısından avantajlı olabilir. Üçüncü karar hava beslemesi ile ilgilidir. Tesisin gerçek çalışma basıncı kaç bar ve bu basınç gün içinde stabil mi. Hatta aktüatöre giden debi yeterli mi. Hava hazırlama FRL doğru seçilmiş mi. Hava içinde su ve partikül varsa sızdırmazlık elemanlarının ömrü düşer. Bu da doğru seçilmiş bir aktüatörün bile kısa sürede kaçak üretmesine yol açar. Dördüncü karar montaj ve entegrasyondur. ISO 5211 flanş uyumu, NAMUR arayüzü, solenoid valf bağlantısı, limit switch kutusu montajı ve konum geri bildirimi gibi detaylar en baştan planlanmazsa sahada adaptör ve ek parça ihtiyacı artar. Bu da hem maliyeti yükseltir hem arıza riskini artırır.
Pnömatik aktüatör seçiminde en büyük hata, aktüatörü tek başına değerlendirmektir. Oysa aktüatör bir güç kaynağıdır ve asıl işi vanayı belirli koşullarda hareket ettirmektir. Bu nedenle doğru seçim, önce uygulamayı doğru tanımlamakla başlar. Uygulama tanımı net değilse, tork hesabı da yanlış çıkar, güvenlik senaryosu da yanlış belirlenir, hız ve ömür beklentisi de karşılanmaz. Uygulamayı doğru tanımlamak için üç temel başlık üzerinde durman gerekir. Vana tipi, hareket açısı ve çevrim sayısı. Bu üçü, seçimin çerçevesini belirler.
Vana tipi, tork ihtiyacının karakterini değiştirir. Kelebek vanalarda genellikle ilk kalkış torku ve proses altında açma torku belirleyici olur. Küresel vanalarda ise sürtünme ve yataklama kaynaklı başlangıç torku daha baskın olabilir. Sürgülü vanalarda lineer hareket söz konusu olduğu için farklı aktüatör çözümleri gündeme gelir. Ancak pratikte pnömatik aktüatörlerin büyük bölümü çeyrek dönüş uygulamalarda kullanılır ve burada da kelebek vana ile küresel vana arasındaki davranış farkı, seçimde kritik hale gelir. Bazı vanalar ilk hareket anında yüksek tork ister, sonra tork ihtiyacı düşer. Bazıları ise son kapama anında daha yüksek torka ihtiyaç duyar. Bu davranışı bilmeden seçilen aktüatör, katalog üzerinde yeterli görünse bile sahada zorlanabilir. Özellikle proses basıncı yüksek olduğunda, vana diski veya bilyesi üzerinde oluşan kuvvetler tork ihtiyacını artırır. Bu nedenle vana üreticisinin verdiği tork değerleri ve proses senaryosu, uygulama tanımının ayrılmaz parçasıdır.
Hareket açısı ikinci kritik konudur. Çeyrek dönüş uygulamalarda vana 0 ile 90 derece arasında hareket eder ve pnömatik aktüatör seçimi bu hareket aralığına göre yapılır. Ancak her 90 derece hareket aynı değildir. Bazı uygulamalarda açma kapama hızı önemlidir, bazı uygulamalarda ise yumuşak kapanma ve darbe azaltma önceliklidir. Hızın artması her zaman iyi değildir. Hız çok yüksek olursa su darbesi ve mekanik darbe riski artar, vana oturma yüzeyleri daha hızlı yıpranır, aktüatör dişli mekanizması daha yüksek darbeye maruz kalır. Bu nedenle hareket açısını konuşurken aslında hareketin karakterini de konuşmuş olursun. On off uygulama mı, yoksa kontrollü açma kapama mı. Bu karar, hız kontrol ekipmanlarını ve aktüatör mekanizmasını da etkiler.
Çevrim sayısı ise ömür ve bakım maliyetini belirleyen ana parametrelerden biridir. Günde birkaç kez çalışan bir aktüatör ile dakikada onlarca çevrim yapan bir aktüatör aynı seçimi kaldırmaz. Yüksek çevrimli uygulamalarda sürtünme yönetimi, yağlama yaklaşımı, sızdırmazlık elemanı kalitesi ve hız kontrol stratejisi çok daha kritik hale gelir. Çünkü küçük bir hata bile kısa sürede büyük arızaya dönüşür. Düşük çevrimli uygulamalarda ise güvenlik senaryosu ve uzun süre hareketsiz kalma sonrası ilk kalkış torku gibi parametreler öne çıkar. Bazı tesislerde aktüatör aylarca hareket etmez, sonra acil durumda devreye girer. Bu senaryoda seçimin odağı, dayanıklılık ve fail safe davranışı olur.
Vana torkunu doğru okumak başlangıç torku sürtünme ve proses yükü
Pnömatik aktüatör seçiminin kalbi torktur ama torku doğru okumak çoğu zaman yanlış anlaşılır. Sahada sık yapılan hata, tek bir tork değerini alıp aktüatörü buna göre seçmektir. Oysa vana torku sabit bir sayı değildir, bir davranıştır. Vana açılırken ve kapanırken tork ihtiyacı değişir. İlk hareket anında yüksek tork gerekebilir, orta bölgede düşebilir, son oturma anında tekrar artabilir. Bu yüzden doğru seçim, torkun hangi noktada en yüksek olduğu ve bu zirvenin hangi koşulda oluştuğu anlaşılmadan yapılamaz. Başlangıç torku, sürtünme torku ve proses yükünden gelen tork bir araya geldiğinde gerçek ihtiyacı oluşturur.
Başlangıç torku, vananın hareketsiz durumdan hareket etmeye başlaması için gereken torktur. Özellikle uzun süre aynı konumda kalan vanalarda, oturma yüzeyi ile disk veya bilye arasında yapışma benzeri bir direnç oluşabilir. Ayrıca yataklama bölgesinde kirlenme veya yağlama eksikliği varsa bu direnç daha da büyür. Bu senaryoda vana katalogda yazan normal çalışma torku ile değil, çok daha yüksek bir ilk kalkış torku ile hareket etmek zorunda kalır. Eğer aktüatör bu ilk kalkış torkunu karşılayamazsa, vana açılmaz. Daha kötüsü, aktüatör zorlanır, iç mekanizma darbeye maruz kalır ve uzun vadede arıza riski artar. Bu nedenle tork okumasında ilk soru şudur. En kötü durumda vana ilk hareketi hangi torkla yapacak.
Sürtünme torku, vananın hareket boyunca yataklama ve sızdırmazlık elemanları üzerinden yaşadığı dirençtir. Bu direnç, vana tipine göre değişir. Küresel vanalarda sızdırmazlık yüzeyi ve yataklama sürtünmesi belirgin olabilir. Kelebek vanalarda disk ile gövde ve yataklama etkileşimi tork karakterini etkiler. Sürtünme torku genelde proses yükünden bağımsız gibi düşünülür ama sahada sıcaklık değişimi, malzeme genleşmesi ve kirlenme sürtünmeyi artırabilir. Bu nedenle tork okuması yapılırken yalnızca katalog değerleri değil, tesisin gerçek çalışma koşulları da dikkate alınmalıdır. Aynı vana temiz bir hatta farklı, partiküllü bir akışkanda farklı tork isteyebilir.
Proses yükü ise tork okumasını en çok değiştiren faktördür. Hat basıncı arttıkça vana üzerinde oluşan kuvvetler artar. Bu kuvvetler vanayı açarken veya kapatırken aktüatörün daha fazla tork üretmesini gerektirir. Özellikle diferansiyel basınç yüksekse vana diski veya bilyesi üzerinde oluşan yük, hareketi zorlaştırır. Bu yük, bazı vanalarda açma yönünde, bazı vanalarda kapama yönünde daha baskın olabilir. Bu yüzden tork okumasında sadece maksimum torku bilmek yetmez. Maksimum tork hangi yönde gerekiyor. Açmada mı kapamada mı. Bu soru, fail safe senaryosunu ve tek etkili çift etkili seçimini de etkiler. Çünkü yay geri dönüşlü bir aktüatörde yay torku bir yönde sınırlayıcı olabilir. Eğer en yüksek tork, yay yönünde gerekiyorsa daha büyük bir aktüatör seçmek gerekebilir.
Pnömatik Aktüatör Çalışma Prensibi
Basınçlı hava ile tork üretimi, tek etkili çift etkili çalışma mantığı ve temel bileşenlerin sahadaki davranışını net şekilde öğrenin.

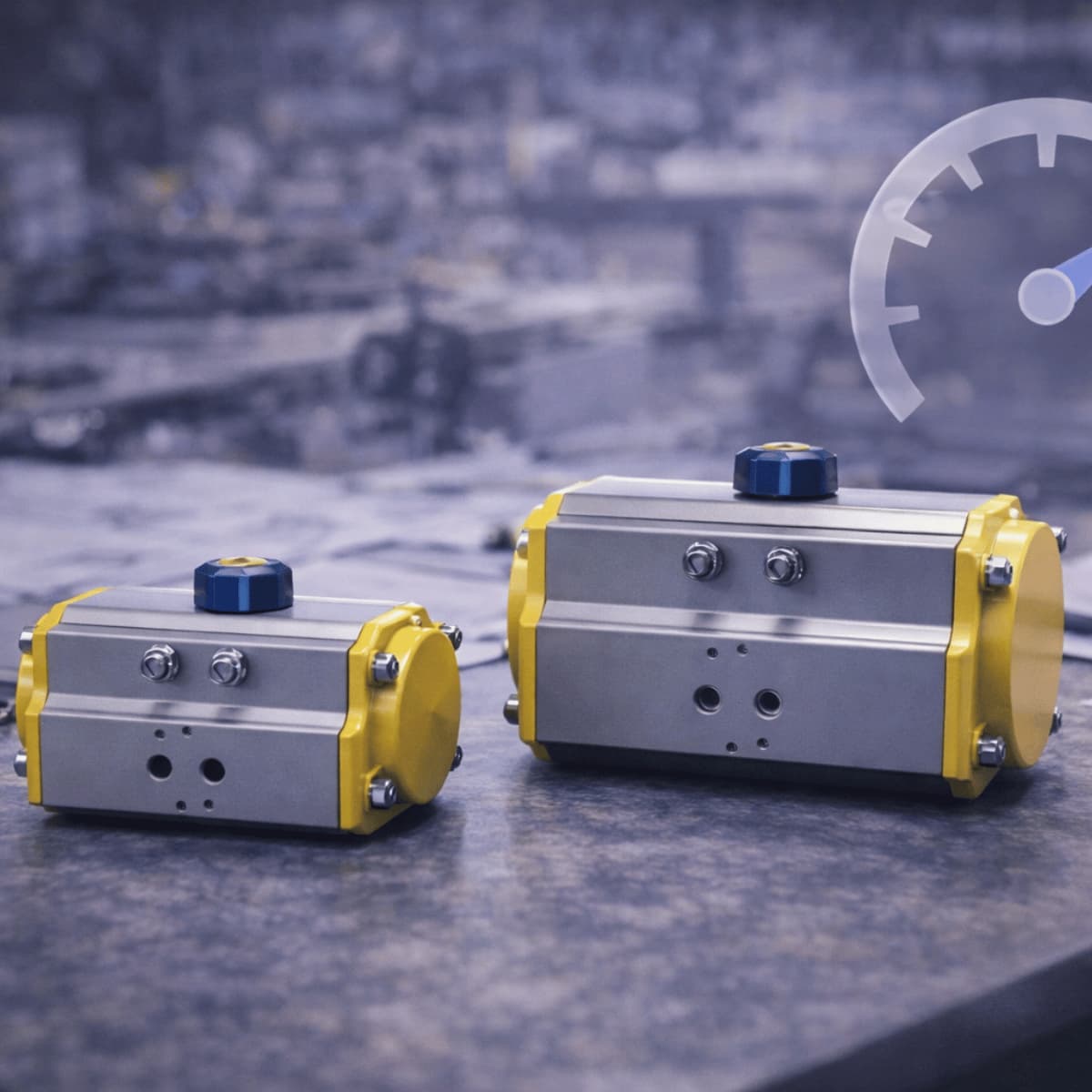

Tork seçimi güvenlik payı ve boyutlandırma mantığı
Pnömatik aktüatör seçimi tork okumasıyla netleşir ama doğru boyutlandırma, güvenlik payı ile tamamlanır. Güvenlik payı, sadece daha büyük seçmek anlamına gelmez. Güvenlik payı, belirsizlikleri yönetmektir. Vana torku zamanla artabilir. Sızdırmazlık elemanları yaşlanır, yataklama kirlenir, proses koşulları değişir, hava basıncı gün içinde dalgalanır. Bu değişkenler, bugün sorunsuz çalışan bir sistemin birkaç ay sonra zorlanmasına neden olabilir. Bu yüzden boyutlandırma mantığı, en kötü senaryoyu baz alır ve bu senaryoya kontrollü bir pay ekler. Ama bu pay doğru yönetilmezse, gereğinden büyük aktüatör seçilir ve başka problemler ortaya çıkar. Darbe artar, hava tüketimi yükselir, vana daha sert kapanır, mekanik yıpranma hızlanır. Yani doğru güvenlik payı, hem güvenli çalışmayı hem de maliyet optimizasyonunu aynı anda hedefler.
İkinci adım, tork ihtiyacını yön bazında ayırmaktır. Açma torku mu daha yüksek, kapama torku mu. Özellikle fail safe senaryosu varsa bu ayrım daha da kritiktir. Yay geri dönüşlü bir aktüatörde yay torku bir yönde çalışır ve bu yönde üretilen tork basınçlı hava torkundan farklı bir eğriye sahip olabilir. Bu nedenle boyutlandırma sadece maksimum torku karşılamak değil, doğru yönde doğru torku karşılamaktır. Ayrıca tork eğrisi kavramı burada devreye girer. Bazı mekanizmalar hareketin başında daha yüksek tork verir, bazıları hareket boyunca daha dengeli tork üretir. Vana torku da hareket boyunca değiştiği için, aktüatörün tork eğrisi ile vananın tork ihtiyacını aynı mantıkta eşleştirmek gerekir. Bu eşleşme yapılmadığında, tork kağıt üzerinde yeterli görünür ama kritik açıda yetersiz kalabilir.
Üçüncü adım, güvenlik payının sahaya göre belirlenmesidir. Yüksek çevrimli hatlarda ve zorlu proses koşullarında payın daha kontrollü ama yeterli olması gerekir. Çünkü yıpranma hızlıdır. Düşük çevrimli ama kritik güvenlik senaryosu olan hatlarda ise pay daha muhafazakar seçilebilir. Burada amaç, bakım periyotları arasındaki süre boyunca aktüatörün performansını korumasıdır. Eğer bakım disiplinin güçlü değilse, daha yüksek güvenlik payı seçmek sahada daha güvenli sonuç verir. Eğer bakım disiplinin güçlü ve hava kaliten iyi ise, gereksiz büyütmeden doğru eşleşme ile daha verimli seçim yapılabilir. Yani güvenlik payı, tesisin bakım kültürüyle de ilgilidir.
Dördüncü adım, boyutlandırmanın yan etkilerini kontrol etmektir. Büyük aktüatör daha güçlüdür ama aynı zamanda daha fazla hava tüketir. Hava tüketimi arttıkça kompresör yükü artar ve enerji maliyeti yükselir. Ayrıca büyük aktüatör vanayı daha hızlı ve daha sert hareket ettirebilir. Bu da su darbesi riskini artırabilir ve vana oturma yüzeyini yıpratabilir. Bu yüzden boyut büyüdükçe hız kontrolü, kısıcı kullanımı ve yumuşak sonlandırma gibi konular önem kazanır. Doğru boyutlandırma, tek başına bir seçim değildir. Sistem yaklaşımıdır.
Rack and pinion ile scotch yoke ne zaman tercih edilir
Pnömatik aktüatör seçiminde mekanizma tercihi, sadece bir tasarım detayı değildir. Torkun nasıl üretildiğini ve hareket boyunca nasıl dağıldığını belirleyen ana faktördür. Bu yüzden rack and pinion ile scotch yoke arasında doğru tercih yapmak, vananın davranışıyla aktüatörün tork karakterini eşleştirmek anlamına gelir. Sahada çoğu zaman iki mekanizma da aynı tork değerleriyle sunuluyor gibi görünür. Ancak kritik nokta, torkun hangi açıda yüksek olduğu ve vananın hangi açıda zorlandığıdır. Mekanizma seçimi, bu eşleşmeyi doğru yapmanı sağlar.
Rack and pinion mekanizması, genel olarak daha dengeli bir tork dağılımı sunar. Hareket boyunca tork daha uniform seyreder ve çok geniş bir uygulama aralığında güvenli sonuç verir. Bu nedenle standardizasyon isteyen tesislerde, farklı vana tipleriyle geniş uyumluluk arandığında rack and pinion tercih etmek pratik bir çözümdür. Ayrıca kompakt tasarımlar, standart montaj çözümleri ve yaygın bulunabilirlik açısından avantajlıdır. On off uygulamalarda, orta seviyeli tork ihtiyacında ve çevrim sayısı yüksek hatlarda rack and pinion çok sık tercih edilir. Çünkü dengeli tork karakteri, mekanik darbeyi yönetmeyi kolaylaştırır ve hız kontrol ekipmanlarıyla uyumu genelde rahattır.
Scotch yoke mekanizması ise farklı bir tork karakteriyle öne çıkar. Bu mekanizmada tork eğrisi, hareketin başlangıcında ve sonunda daha yüksek, orta bölgede daha düşüktür. Bu davranış, bazı vana tipleri için büyük avantaj yaratır. Özellikle kelebek vanalarda veya belirli proseslerde vananın en zorlandığı anlar ilk kalkış ve son oturma anı olabilir. Böyle bir senaryoda, scotch yoke mekanizmasının yüksek ilk tork avantajı seçimi kolaylaştırır. Aynı şekilde vananın kapama sonunda sıkı oturması gereken uygulamalarda, son bölgede torkun yükselmesi istenir. Scotch yoke bu ihtiyacı doğal olarak destekler. Bu yüzden yüksek breakaway tork gerektiren, büyük çaplı vanalarda veya diferansiyel basıncın yüksek olduğu hatlarda scotch yoke daha verimli bir eşleşme sunabilir.|
Mekanizma seçiminde bir diğer önemli kriter, sistemin amaçladığı kontrol davranışıdır. Eğer vana hareketi boyunca daha lineer ve öngörülebilir bir tork davranışı isteniyorsa, rack and pinion daha rahat yönetilir. Eğer kritik anlarda yüksek tork ihtiyacı varsa ve orta bölgede tork ihtiyacı daha düşükse, scotch yoke verim sağlar. Bu verim, bazen daha küçük boyutla aynı performansı elde etmeye de yardımcı olabilir. Ancak her zaman böyle değildir. Çünkü scotch yoke seçiminde de basınç, yön, fail safe senaryosu ve mekanik kurulum detayları önemlidir.
Sahada en sık yapılan hata, mekanizmayı sadece fiyat veya alışkanlıkla seçmektir. Doğru yaklaşım, vana tork davranışını anlamak ve aktüatör tork eğrisiyle eşleştirmektir. Eğer vana ilk kalkışta kilitleniyor gibi davranıyorsa, scotch yoke avantajlı olabilir. Eğer vana daha sürekli ve dengeli tork isterse, rack and pinion doğru seçim olur. Bu karar doğru verildiğinde, aktüatör daha az zorlanır, hava tüketimi daha kontrollü olur ve bakım ihtiyacı azalır.
Tek etkili çift etkili seçimi ve fail safe kararları
Pnömatik aktüatör seçiminde en kritik kararlardan biri, tek etkili mi çift etkili mi kullanılacağıdır. Bu karar yalnızca fiyat veya stok kolaylığıyla verilmez. Proses güvenliği, enerji kesintisi senaryoları, hava kaybı riski ve vananın acil durumda hangi pozisyonda kalmasının daha doğru olduğu birlikte değerlendirilir. Tek etkili aktüatörlerde yay geri dönüşü vardır. Basınçlı hava bir yönde işi yapar, hava kesildiğinde yay aktüatörü belirlenen güvenli konuma geri götürür. Çift etkili aktüatörlerde ise her iki yönde de basınçlı hava kullanılır. Hava kesilirse aktüatör bulunduğu konumda kalma eğilimindedir ve güvenli pozisyona gitmesi için harici bir güvenlik çözümü gerekebilir.
Tek etkili seçim, özellikle prosesin güvenlik önceliği yüksek olduğu yerlerde güçlü bir avantaj sağlar. Elektrik kesintisi, solenoid valf arızası veya hava beslemesinin düşmesi gibi durumlarda vananın kontrolsüz şekilde rastgele bir noktada kalması istenmez. Bu yüzden kritik hatlarda, örneğin acil durdurma gerektiren akışlarda veya riskli akışkanlarda, yay geri dönüşlü senaryo tercih edilir. Burada asıl soru şudur. Güvenli konum açmak mı kapatmak mı. Bu cevap netleştiğinde tek etkili aktüatör seçimi şekillenir. Ancak tek etkili seçimin bir maliyeti vardır. Aynı torku üretmek için çoğu zaman daha büyük gövde gerekebilir. Çünkü yay, bir yönde aktüatör torkunu sınırlar ve hava tarafının da yayı sıkıştırması için ek tork üretmesi gerekir. Bu da hem boyut hem hava tüketimi üzerinde etkili olabilir.
Çift etkili seçim ise prosesin güvenli konum ihtiyacı olmayan veya güvenli konumun harici sistemlerle yönetildiği hatlarda daha verimli olabilir. Çift etkili aktüatörler genelde daha kompakt çözümler sunar, tork üretimi iki yönde de güçlü ve kontrol edilebilir olur. Yüksek çevrimli on off uygulamalarda, doğru hız kontrolü ile birleştiğinde stabil ve ekonomik bir çözüm çıkar. Ayrıca bazı hatlarda vananın konumunu enerji kesintisinde koruması istenebilir. Bu durumda çift etkili aktüatör ve uygun kilitleme yaklaşımı daha doğru olur. Yani tek etkili her zaman en güvenli, çift etkili her zaman en ekonomik gibi bir genelleme sahada doğru sonuç vermez. Karar, risk değerlendirmesi ve proses senaryosu üzerinden verilmelidir.
Bu bölümün sonunda netleştirmen gereken şey, arıza anında vananın nasıl davranması gerektiğidir. Eğer proses güvenliği bunu şart koşuyorsa, tek etkili fail safe yaklaşımı doğru seçimdir.
ATEX Pnömatik Aktüatörler
Patlayıcı atmosferli sahalarda doğru aktüatör seçimi, Zone sınıfları, kurulum hataları ve güvenli uygulama yaklaşımını net ve pratik şekilde öğrenin.
Fail open fail close senaryosu nasıl belirlenir
Fail open ve fail close kararı, pnömatik aktüatör seçiminde yanlış yapıldığında en pahalı sonuçları doğuran konulardan biridir. Çünkü bu karar, arıza anında sistemin nasıl davranacağını belirler. Yanlış senaryoda vana, beklenenin tersine açılır veya kapanır ve bu durum proses güvenliği açısından ciddi risk yaratabilir. Doğru karar ise basit bir soruyla başlar. Enerji veya hava kaybında en az riski hangi vana pozisyonu oluşturur. Bu sorunun cevabı her proses için farklıdır ve genelde akışkanın karakteri, hattın basıncı ve sistemin çevresel riskleriyle ilişkilidir.
Fail close senaryosu, çoğu uygulamada daha güvenli gibi düşünülür. Çünkü akışı kesmek riskleri azaltır. Ancak bu her zaman doğru değildir. Bazı hatlarda akışı kesmek basınç yükselmesine neden olabilir. Bu yükselme ekipmana zarar verebilir veya başka bir güvenlik riskini tetikleyebilir. Böyle durumlarda fail open daha doğru senaryo olur. Örneğin bir tahliye veya by pass hattı, arıza anında açılarak sistemin basıncını güvenli seviyede tutmak zorunda olabilir. Yani kararın temeli, akışın kesilmesi mi yoksa devam etmesi mi daha güvenli sorusudur. Bu sorunun cevabı net değilse, fail safe kararı rastgele verilir ve sahada sürpriz sonuçlar doğurur.
Bu kararı verirken yalnızca proses güvenliği değil, operasyon sürekliliği de değerlendirilir. Bazı üretim hatlarında vananın kapanması ürün kaybına yol açabilir, bazı hatlarda ise vananın açık kalması daha büyük maliyet yaratabilir. Bu nedenle doğru yaklaşım, risk ve maliyet dengesini birlikte okumaktır. Ayrıca vananın açma ve kapama yönlerindeki tork ihtiyacı da bu kararı etkiler. Eğer en yüksek tork ihtiyacı kapanma yönündeyse ve fail close isteniyorsa, yay geri dönüşlü aktüatörün bu torku karşılayacak şekilde boyutlandırılması gerekir. Aksi halde arıza anında vana güvenli konuma gitmekte zorlanabilir. Bu yüzden fail safe kararı yalnızca yön seçimi değildir, aynı zamanda doğru tork eşleşmesidir.
Hava basıncı debi FRL ve ortam koşulları
Pnömatik aktüatör seçimini doğru yapıp sahada sürpriz yaşamamak için, hava beslemesini bir ürün detayı gibi değil sistemin kalbi gibi düşünmek gerekir. Çünkü pnömatik aktüatör katalogda yazan torku, sadece belirli bir besleme basıncında ve yeterli debi sağlandığında üretir. Tesis tarafında ise durum çoğu zaman daha karmaşıktır. Kompresör çıkışındaki basınç, aktüatör girişinde aynı kalmaz. Hat uzunluğu, boru çapı, dirsek sayısı, filtre ve regülatör üzerindeki kayıplar, hatta aynı anda çalışan pnömatik ekipmanlar bu basıncı düşürür. Bu nedenle seçim sürecinde hedef, kağıt üzerindeki ideal basınca göre değil aktüatörün gerçekten göreceği stabil basınca göre boyutlandırma yapmaktır. Aksi halde sistem bazı saatlerde mükemmel çalışır, bazı saatlerde yavaşlar veya tork yetmezliği yaşar.
Debi konusu da basınç kadar kritiktir. Birçok kişi sadece basınca odaklanır ama aktüatörün hızını ve tekrarlanabilirliğini belirleyen şey, basınçla birlikte debidir. Debi yetersizse aktüatör yavaşlar, çevrim süresi uzar, proses ritmi bozulur. Daha da önemlisi, debi kısıtı bazı uygulamalarda aktüatörün son konuma oturmasını geciktirir ve vana sızdırmazlığı risk altına girer. Bu yüzden hızlı aç kapa gerektiren hatlarda, borulama kesitleri, valf seçimi, quick exhaust gibi bileşenler ve kısıcı ayarları seçim paketinin parçası olmalıdır. Aktüatör seçimi tek başına doğru olsa bile, besleme hattı dar boğaz oluşturuyorsa sahada performans düşer.
FRL yani filtre regülatör ve yağlayıcı yaklaşımı ise aktüatör ömrünü doğrudan etkiler. Hava içinde su ve partikül varsa, sızdırmazlık elemanları daha hızlı aşınır, sürtünme artar, tork ihtiyacı yükselir ve kaçaklar başlar. Bu süreç çoğu zaman yavaş ilerler ve fark edilmez. Sonuçta kullanıcı aktüatörün yanlış seçildiğini düşünür, oysa problem hava kalitesidir. Doğru filtreleme, uygun regülasyon ve gerekiyorsa kontrollü yağlama ile aktüatörün çalışma koşulları stabil hale gelir. Stabil hale geldiğinde güvenlik payı ihtiyacı da azalır, bakım periyotları uzar ve toplam maliyet düşer.
Ortam koşulları da seçimde göz ardı edilmemelidir. Açık alanda çalışan bir aktüatör ile kapalı ve temiz bir ortamda çalışan aktüatör aynı riskleri taşımaz. Tozlu ortam, kimyasal buhar, nem, tuzlu hava, sıcaklık dalgalanması gibi faktörler hem mekanik yüzeyleri hem sızdırmazlık elemanlarını etkiler. Düşük sıcaklıkta sızdırmazlık sertleşebilir, yüksek sıcaklıkta malzeme yaşlanması hızlanabilir. Nem ve korozyon bağlantı noktalarını zayıflatabilir. Bu yüzden ortam koşullarını seçimin başında tanımlamak, doğru gövde malzemesi, doğru sızdırmazlık seti ve doğru koruma yaklaşımını belirlemeyi sağlar.
Pnömatik Sistemlerde Arıza Nedenleri ve Çözümleri
Basınç düşümü, kaçaklar, nem ve kirlenme gibi temel arızaların kök nedenlerini öğrenin; hızlı teşhis ve kalıcı çözüm adımlarını uygulayın.
Soğuk sıcaklık nem korozyon ve ATEX saha gereksinimleri
Pnömatik aktüatör seçiminin kağıt üzerinde doğru görünmesi, sahada doğru çalışacağı anlamına gelmez. Çünkü saha koşulları, tork ihtiyacını ve bileşen ömrünü doğrudan değiştirir. Bu yüzden ortam şartlarını seçim sürecinin başında netleştirmek gerekir. En sık göz ardı edilen faktörler sıcaklık, nem, korozyon riski ve patlayıcı atmosfer gereksinimleridir. Bu başlıklar dikkate alınmadığında aktüatör ilk dönemde çalışır, sonra yavaş yavaş performans kaybı başlar ve kullanıcı bunu çoğu zaman tork yetersizliği gibi yorumlar.
Soğuk ortamlar pnömatik sistemler için iki ayrı risk taşır. Birincisi hava içindeki nemin yoğuşması ve donma ihtimalidir. Hat içinde su oluştuğunda, valf ve bağlantı noktalarında tıkanma veya gecikmeli tepki görülebilir. Bu durum aktüatörün hızını düşürür, çevrim süresi uzar ve en kritik anlarda hareket gecikmesi yaşanır. İkinci risk sızdırmazlık elemanlarının sertleşmesidir. Düşük sıcaklıkta bazı elastomer malzemeler esnekliğini kaybeder, sürtünme artar ve tork ihtiyacı yükselir. Yani aynı aktüatör, yazın sorunsuz çalışırken kışın zorlanmaya başlayabilir. Bu yüzden soğuk sahalarda doğru sızdırmazlık seti ve doğru hava hazırlama yaklaşımı, boyutlandırma kadar önemlidir.
Sıcak ortamlar ise malzeme yaşlanmasını hızlandırır. Sürekli yüksek sıcaklık, o ring ve keçe gibi sızdırmazlık elemanlarının ömrünü kısaltabilir. Aynı zamanda yağlama yaklaşımını da etkiler. Bazı uygulamalarda yağ buharlaşabilir veya viskozite değişimi nedeniyle sürtünme artabilir. Bu durumda aktüatörün başlangıç torku yükselir, kontrol tepkisi yavaşlar ve kaçak riski artar. Ayrıca güneş altında çalışan dış saha ekipmanlarında sıcaklık dalgalanması daha keskin olur. Gündüz aşırı ısınma, gece hızlı soğuma bağlantı noktalarında genleşme büzülme döngüsü yaratır. Bu döngü uzun vadede gevşeme ve sızdırma sorunlarını artırabilir.
Nem ve korozyon konusu özellikle açık alan tesislerde ve deniz kıyısı ortamlarında çok belirgindir. Tuzlu hava metal yüzeylerde korozyonu hızlandırır. Korozyon sadece estetik problem değildir. Bağlantı elemanlarının zayıflaması, montaj yüzeylerinin bozulması, gövde birleşimlerinde sızdırma gibi problemler doğurur. Bu yüzden korozyon riski olan sahalarda gövde kaplama, uygun malzeme seçimi ve koruyucu uygulamalar seçim kriteri haline gelir. Ayrıca hava içindeki su ve yağ karışımı da korozyon süreçlerini hızlandırabilir. Bu nedenle FRL kalitesi ve drenaj yönetimi, ortam riskleriyle birlikte ele alınmalıdır.
ATEX sahalarda ise seçim artık sadece performans değil güvenlik meselesidir. Patlayıcı atmosfer riski olan alanlarda ekipmanın uygun sertifikasyon ve kurulum yaklaşımıyla seçilmesi gerekir. Burada kritik olan, sadece aktüatör gövdesi değil, ona bağlı switch box, solenoid valf, kablolama ve hatta bağlantı ekipmanlarının da uygun olmasıdır. Çünkü sistem bir bütündür. Yanlış seçilmiş bir yardımcı bileşen, tüm hattın risk seviyesini artırabilir. Ayrıca ATEX sahalarda bakım disiplini daha katıdır. Sızdırmazlık elemanı aşınması, kaçaklar ve gevşek bağlantılar yalnızca maliyet değil risk kaynağıdır. Bu nedenle ATEX ortamında seçim yapılırken fail safe senaryosu, hava kalitesi, bakım periyotları ve doğru montaj standartları birlikte planlanmalıdır.
Montaj ve entegrasyon ISO 5211 NAMUR switch box solenoid
Pnömatik aktüatör seçimi doğru tork ve doğru fail safe ile bitmez. Sahada asıl farkı yaratan kısım, montaj ve entegrasyonun sorunsuz kurulmasıdır. Çünkü aktüatör, vanaya mekanik olarak oturmadığında veya kontrol elemanlarıyla uyumlu bağlanmadığında, performans düşer, arıza riski artar ve devreye alma süresi uzar. Bu nedenle ISO 5211 flanş uyumu, NAMUR arayüzü, limit switch kutusu ve solenoid valf gibi bileşenler seçim paketinin ayrılmaz parçası olmalıdır.
ISO 5211, çeyrek dönüş vanalarda aktüatör montajının standartlaşmasını sağlar. Flanş ölçülerinin standarda uygun olması, adaptör ihtiyacını azaltır ve yanlış montaj riskini düşürür. Sahada en sık görülen problem, aktüatörün vana miline tam oturmaması veya kaplinin yanlış seçilmesidir. Bu durumda yük aktarımı düzgün olmaz, boşluk hissi oluşur, ani tork pikleri meydana gelir ve hem vana hem aktüatör daha hızlı yıpranır. Doğru ISO 5211 eşleşmesi, mil ölçüsünün ve kaplin yapısının netleşmesiyle başlar. Ayrıca aktüatörün montaj yönü ve vana üzerindeki konum, limit switch ayarlarını ve hava hattı güzergahını da etkiler. Bu yüzden montaj yönü, daha seçimin başında planlanmalıdır.
NAMUR arayüzü, solenoid valf montajında büyük kolaylık sağlar. Doğru NAMUR uyumu olduğunda, solenoid valf aktüatör üzerine kompakt biçimde bağlanır, hortum karmaşası azalır ve kaçak riskini düşüren daha temiz bir kurulum ortaya çıkar. Hortum sayısı azaldıkça, bağlantı noktası sayısı azalır. Bağlantı noktası azaldıkça kaçak olasılığı düşer. Bu da hem bakım maliyetini düşürür hem enerji verimliliğini artırır. Ayrıca solenoid valfin doğru seçimi, aktüatörün tepki hızını ve çevrim stabilitesini belirler. Yetersiz debili bir solenoid, aktüatörü yavaşlatır. Yanlış konfigürasyon ise fail safe senaryosunu bozabilir. Bu nedenle NAMUR uyumlu, doğru port yapısına sahip ve doğru debi kapasitesinde solenoid seçimi kritik bir adımdır.”
Limit switch kutusu yani konum geri bildirim kutusu, otomasyon tarafında güvenilirlik sağlar. PLC veya kontrol sistemi, vananın açık kapalı durumunu bu geri bildirimle doğrular. Geri bildirim doğru kurulmazsa saha ile kontrol odası arasında uyumsuzluk oluşur. Vana kapalı sanılır ama açık kalabilir veya tam tersi olur. Bu durum hem proses güvenliği hem operasyon açısından ciddi risk oluşturur. Switch box seçiminde dikkat edilmesi gereken şey, IP koruma seviyesi, ortam koşullarına uygunluk, gerekiyorsa ATEX uyumu ve mekanik ayar kolaylığıdır. Ayrıca sensör tipi de önemlidir. Mekanik switch mi, proximity mi, manyetik mi gibi seçenekler uygulamaya göre değerlendirilmelidir. Yüksek titreşimli ortamlarda veya yoğun çevrimli hatlarda daha dayanıklı çözümler tercih edilmelidir.
Limit switch kutusu ve solenoid valf seçiminde kritik detaylar
Limit switch kutusu ve solenoid valf, pnömatik aktüatörün sahadaki performansını görünmez şekilde belirleyen iki parçadır. Aktüatör doğru torkta seçilmiş olsa bile, bu iki bileşen yanlış seçilirse sistem ya yanlış bilgi verir ya da beklenen hızda ve güvenlikte çalışmaz. Bu yüzden seçimde en sık sorulan iki soruya net cevap vermek gerekir. Konum bilgisini nasıl okuyacağız ve aktüatörü hangi hız ve güvenlikle süreceğiz.
Limit switch kutusunda ilk kritik konu, konum bilgisinin güvenilirliğidir. Vana açık kapalı sinyali, kontrol sisteminin karar vermesi için temel bilgidir. Eğer kutu ayarı doğru yapılmazsa, vana tam açık değilken açık sinyali verebilir veya tam kapalı değilken kapalı sinyali verebilir. Bu durum otomasyon hatası gibi görünür ama aslında mekanik ayar problemidir. Bu yüzden switch box seçiminde kolay kalibrasyon, sağlam mekanik ayar yapısı ve titreşime dayanım önem kazanır. Yüksek titreşimli ortamlarda gevşeyen ayar mekanizmaları, birkaç hafta içinde sahte sinyallere sebep olabilir. Ayrıca IP koruma seviyesi sahaya göre seçilmelidir. Açık alanda veya yıkama yapılan endüstrilerde yüksek koruma seviyesi şarttır. Tozlu ortamda düşük koruma ile seçilen kutular, zamanla içeri toz aldığı için kontak problemleri ve oksitlenme yaşatabilir.
İkinci kritik konu, sinyal tipidir. Bazı tesislerde mekanik kontak yeterli olur. Bazı tesislerde ise proximity sensör veya manyetik sensör tercih edilir. Yüksek çevrimli hatlarda mekanik kontakların ömrü daha kısa olabilir. Ayrıca bazı kontrol felsefelerinde daha hassas ve hızlı geri bildirim istenir. Bu noktada sensör seçimi, tesis standardı ve bakım kültürüyle uyumlu yapılmalıdır. Ayrıca gerekiyorsa ATEX ortam uyumu da unutulmamalıdır. ATEX sahada switch box seçimi, sadece kutu değil içindeki sensör ve kablolama yaklaşımıyla birlikte değerlendirilir.
Solenoid valf tarafında en kritik konu, debi kapasitesidir. Solenoid valf, aktüatöre havayı ne kadar hızlı verip ne kadar hızlı boşaltacağını belirler. Debi düşükse aktüatör yavaşlar, çevrim süresi uzar. Bu her zaman kötü değildir ama proses hızlı çalışmak zorundaysa ciddi kayıp yaratır. Daha önemlisi, bazı durumlarda yavaşlama kontrolsüz olur. Çünkü besleme tarafı dar boğazken egzoz tarafı daha rahat olabilir veya tam tersi olabilir. Bu durumda vana açma ve kapama süreleri dengesizleşir. Dengesiz süreler ise bazı proseslerde darbe ve titreşim riskini artırır. Bu nedenle solenoid seçerken port ölçüleri, akış kapasitesi ve aktüatör hacmi birlikte düşünülmelidir.
Solenoid valf seçiminde ikinci konu, fail safe davranışıdır. Enerji kesildiğinde valfin hangi konuma geçtiği, aktüatörün nasıl davranacağını belirler. Tek etkili bir aktüatörde solenoid doğru yapılandırılmazsa, yay geri dönüş senaryosu istediğin gibi çalışmayabilir. Bu yüzden valf konfigürasyonu, yay yönü ve güvenli konum hedefi birlikte doğrulanmalıdır. Ayrıca bazı uygulamalarda hızlı boşaltma gerekir. Quick exhaust kullanımı, özellikle büyük hacimli aktüatörlerde hız ve tepki açısından fark yaratır. Ancak hızlı boşaltma, darbe riskini de artırabilir. Bu nedenle hızlı boşaltma kararını verirken hız kontrol elemanlarıyla birlikte planlamak gerekir.
Maliyet nasıl düşer hava tüketimi bakım standardizasyon
Pnömatik aktüatör seçimi doğru yapıldığında maliyet sadece satın alma fiyatıyla sınırlı kalmaz, tüm yaşam döngüsü maliyeti düşer. Çünkü pnömatik sistemlerde en büyük gizli maliyet kalemi basınçlı havadır. Basınçlı hava üretmek elektriktir, kompresör yüküdür, bakım ve arızadır. Aktüatörü gereksiz büyük seçmek, daha fazla hava tüketmek demektir. Daha fazla hava tüketmek, daha büyük kompresör kapasitesi veya daha uzun çalışma süresi demektir. Bu nedenle maliyeti düşürmenin birinci adımı, aktüatörü güvenlik payı adı altında gereksiz büyütmemektir. Doğru tork eşleşmesi, doğru mekanizma seçimi ve doğru basınç referansı ile boyut doğru seçilirse, hava tüketimi zaten kontrol altına girer.
Hava tüketimini düşürmenin ikinci adımı, kaçakları azaltmaktır. Kaçaklar sadece bağlantı noktalarında oluşmaz. Solenoid valf egzoz bölgesi, fitting birleşimleri, hızlı bağlantılar, yıpranmış hortum uçları ve hatta aktüatörün iç sızdırmazlık elemanları kaçak kaynağı olabilir. Kaçak arttıkça kompresör daha sık devreye girer ve enerji maliyeti yükselir. Bu nedenle maliyet düşürme hedefi, kaçak tespit disiplinini standartlaştırmayı gerektirir. Kaçak tespiti düzenli yapıldığında, küçük bir sızıntı büyümeden yakalanır ve aktüatör tork ihtiyacı yükselmeden önce sistem stabil tutulur. Aynı zamanda kaçak tespiti, beklenmedik duruşların da önüne geçer.
Üçüncü adım bakım standardizasyonudur. Farklı marka ve farklı gövde tipleriyle karmaşık bir envanter kurmak, yedek parça maliyetini artırır. Ayrıca bakım ekibinin hataya açık çalışmasına neden olur. Standardizasyon demek, benzer montaj arayüzleri, benzer sızdırmazlık setleri ve benzer yardımcı ekipmanlarla daha hızlı müdahale edebilmek demektir. Örneğin ISO 5211 ve NAMUR uyumunu mümkün olduğunca standarda bağlamak, devreye alma süresini kısaltır ve stok yükünü azaltır. Switch box ve solenoid valfte belirli bir seriyi standarda bağlamak, hem eğitim süresini azaltır hem de arıza çözüm hızını artırır.
Dördüncü adım, doğru hız yönetimidir. Aktüatör çok hızlı çalışıyorsa, vana oturma yüzeyleri daha hızlı yıpranabilir. Bu yıpranma sızdırmazlık problemine döner ve tekrar maliyet yaratır. Çok yavaş çalışıyorsa, çevrim süresi uzar ve üretim ritmi bozulur. Doğru hız, kısıcı ayarları ve gerektiğinde hızlı boşaltma yaklaşımıyla dengelenir. Burada amaç, vanayı zorlamadan, proses ihtiyacına uygun ve tekrarlanabilir bir çevrim elde etmektir. Tekrarlanabilirlik, bakım planlamasını kolaylaştırır ve duruşların önüne geçer.
Doğru boyutlandırma ile hava tüketimi nasıl hesaplanır pratik yaklaşım
Hava tüketimini doğru okumak, maliyet düşürmenin en hızlı yoludur çünkü pnömatik sistemde gerçek fatura çoğu zaman aktüatörün fiyatından değil üretilen basınçlı havadan gelir. Pratik hesap yaklaşımı için önce aktüatörün bir çevrimde kaç kez dolup boşaldığını düşünmelisin. Çift etkili bir aktüatörde açma ve kapama için iki kez hacim dolar. Tek etkili bir aktüatörde ise hava genelde tek yönde kullanılır ama yay dönüşünde egzoz hacmi hızlı boşaltıldığı için hat debisi ve valf seçimi yine tüketimi etkiler. Bu nedenle ilk adım, senaryonu netleştirmektir. Vana günde kaç çevrim yapıyor, çevrim süresi kaç saniye, aynı anda kaç aktüatör çalışıyor.
İkinci adım, gereksiz büyük seçimin etkisini görmektir. Aktüatör boyutu büyüdükçe iç hacim büyür ve her çevrimde taşınan hava miktarı artar. Bu artış küçük görünür ama çevrim sayısı yüksek hatlarda gün sonunda ciddi enerji maliyeti üretir. Bu yüzden torku doğru eşleştirmek yalnızca güvenlik değil aynı zamanda tüketim kontrolüdür. Burada mekanizma seçimi de devreye girer. Vananın en çok zorlandığı açıda daha verimli tork üreten mekanizma seçilirse, aynı işi daha küçük gövdeyle yapmak mümkün olur ve bu da tüketimi düşürür.
Üçüncü adım, besleme basıncını gereksiz yükseltmemektir. Bazı tesislerde tork yetmiyor sanılıp basınç artırılır. Oysa sorun çoğu zaman hat kaybı, FRL kirliliği veya kaçaktır. Basıncı yükseltmek kısa vadede hareketi hızlandırır gibi görünür ama tüketimi yükseltir ve kaçakları büyütür. Doğru yaklaşım, önce kaçakları azaltmak, hat kayıplarını düşürmek, FRL bakımını yapmak ve aktüatörü doğru boyutlandırmaktır. Böylece aynı işi daha düşük basınçta daha stabil yaparsın.
Bu pratik mantıkla senin hedefin şudur. Çevrim sayısını, aktüatör tipini ve boyutu doğru yönet. Kaçağı düşür. Basıncı sadece gerektiği kadar kullan. Böyle yaptığında kompresörün çalışma süresi kısalır, enerji maliyeti düşer ve sistem daha sessiz ve stabil hale gelir.
Hızlı seçim kontrol listesi sahada hata payını sıfırlayan adımlar
Pnömatik aktüatör seçimi çok başlıklı bir konu olduğu için sahada en sık yapılan hata, bir iki parametreye bakıp kararı kilitlemektir. Oysa doğru seçim bir zincirdir ve zincirin en zayıf halkası tüm sistemi zayıflatır. Bu yüzden pratik bir kontrol listesi, hem teknik ekibi hem satın alma tarafını aynı çizgiye getirir ve proje süresini kısaltır. Buradaki amaç, gereksiz büyütmeden kaçınmak, fail safe kararını netleştirmek, hava altyapısını garanti altına almak ve entegrasyonu sorunsuz bitirmektir.
İlk adım vanayı doğru tanımlamaktır. Vana tipi, çap, basınç farkı ve çalışma sıklığı net değilse tork seçimi sağlıklı olmaz. Vana torkunu tek bir sayı gibi değil kritik açılarda değişen bir ihtiyaç gibi düşün. Özellikle ilk kalkış ve son oturma anındaki tork ihtiyacı seçimde belirleyici olur. İkinci adım gerçek besleme basıncını netleştirmektir. Kompresör çıkışını değil aktüatör girişinde görülen stabil basıncı esas al. Hat kaybı varsa bunu seçimde kabul et. Üçüncü adım mekanizmayı eşleştirmektir. Vana en çok hangi bölgede zorlanıyorsa, aktüatörün tork davranışını buna göre seç. Dördüncü adım fail safe kararını netleştirmektir. Enerji veya hava kaybında vana hangi konumda kalmalı. Bu karar netleşmeden tek etkili çift etkili seçimi güvenli olmaz.
Beşinci adım yardımcı ekipman uyumudur. ISO flanş uyumu, kaplin seçimi ve montaj yönü baştan planlanmalı. NAMUR arayüzü ile solenoid montajı sadeleştirilirse kaçak riski azalır ve bakım kolaylaşır. Switch box tarafında sinyal güvenilirliği, ayar kolaylığı ve saha koşullarına uygun koruma seviyesi kontrol edilmelidir. Altıncı adım hava kalitesi ve FRL disiplinidir. Nem ve kirlenme tork ihtiyacını artırır ve kaçakları büyütür. Bu yüzden filtreleme ve drenaj yönetimi standart hale gelmelidir. Yedinci adım hız kontrolüdür. Aşırı hız darbe ve yıpranma üretir, aşırı yavaşlık proses ritmini bozar. Kısıcı ve gerekiyorsa hızlı boşaltma yaklaşımı kontrollü kullanılmalıdır.
Bu kontrol listesiyle seçimi tamamladığında sahada şu sonucu görürsün. Aktüatör daha az hava tüketir, daha stabil çalışır, devreye alma hızlanır ve bakım maliyeti düşer. Böylece seçim sadece teknik doğruluk değil net bir operasyon avantajı üretir.
Sıkça sorulan sorular(SSS)
Pnömatik aktüatörü seçerken ilk bakmam gereken değer nedir
İlk bakış tork olmalı ama torku tek bir sayı gibi değil en kötü senaryoda oluşan ihtiyaç gibi okumak gerekir. Vana ilk kalkışta ve son oturmada zorlanıyorsa bu bölgeler belirleyici olur. Ardından aktüatör girişindeki gerçek basınç mutlaka doğrulanmalıdır.
Tek etkili mi çift etkili mi daha güvenlidir
Güvenlik, prosesin arıza anında hangi pozisyona ihtiyaç duyduğuna bağlıdır. Enerji veya hava kaybında vana güvenli konuma gitmek zorundaysa tek etkili yay geri dönüş yaklaşımı daha uygundur. Konum koruma veya harici güvenlik kurgusu varsa çift etkili daha doğru olabilir.
Fail open mı fail close mu nasıl karar verilir
Arıza anında en az riski hangi pozisyon oluşturuyorsa o seçilir. Akışı kesmek her zaman güvenli değildir, bazı hatlarda akışı kesmek basınç yükseltir ve riski artırır. Bu yüzden proses güvenliği ve sistem basınç davranışı birlikte değerlendirilmelidir.
Basınç artırmak tork sorununu çözer mi
Kısa vadede hareketi kolaylaştırabilir ama çoğu zaman kök sorun basınç kaybı, debi kısıtı, kirli FRL veya kaçaktır. Basıncı artırmak tüketimi yükseltir ve kaçakları büyütür. Doğru yaklaşım, kayıpları azaltmak ve doğru boyutlandırma yapmaktır.
Rack and pinion ile scotch yoke farkı sahada ne değiştirir
Rack and pinion daha dengeli tork dağıtır ve geniş uygulamada stabil sonuç verir. Scotch yoke ise hareketin başı ve sonunda daha yüksek tork avantajı sağlar. Vana zorlandığı açıya göre mekanizma seçilirse daha küçük gövdeyle daha verimli çalışma sağlanabilir.
Switch box ayarı neden bu kadar kritik
Çünkü kontrol sistemi vananın açık kapalı bilgisini bu geri bildirimle doğrular. Yanlış ayarda vana tam kapalı değilken kapalı sinyali verebilir. Bu da proses güvenliği ve kalite açısından ciddi risk doğurur.
Solenoid valf seçimi aktüatör hızını ne kadar etkiler
Solenoid valfin debi kapasitesi ve port yapısı aktüatörün dolum ve boşaltma hızını belirler. Yetersiz debi aktüatörü yavaşlatır ve çevrim süresini uzatır. Dengesiz debi açma kapama sürelerini farklılaştırarak darbe riskini artırabilir.
Kaçaklar maliyeti gerçekten bu kadar yükseltir mi
Evet çünkü kaçak kompresörün daha uzun çalışmasına neden olur. Küçük bir kaçak tek noktada önemsiz görünür ama çoklu hatlarda toplam tüketim büyür. Düzenli kaçak tespiti, enerji maliyetini düşürmenin en etkili yoludur.
ISO flanş ve kaplin uyumu yanlış olursa ne olur
Yük aktarımı düzgün olmaz, boşluk ve darbeli çalışma oluşur. Bu durum hem vana miline hem aktüatör iç mekanizmasına yük bindirir. Zamanla ayar kaçması, yıpranma ve arıza riski artar.
ATEX sahada pnömatik aktüatör seçerken en kritik nokta nedir
Sadece aktüatör değil tüm yardımcı bileşenlerin de uygun olması gerekir. Switch box, solenoid, kablolama ve montaj yaklaşımı bir bütündür. Ayrıca kaçak ve gevşek bağlantı gibi durumlar ATEX sahada risk seviyesini artıracağı için bakım disiplini daha sıkı planlanmalıdır.
