Kondenstop, buhar tesisatlarında çoğu zaman adı bile geçmeyen ama sistemin gerçek verimliliğini belirleyen kritik bir ekipmandır. En basit tanımıyla; kondensi (yoğuşmuş suyu) ve havayı sistemden atarken, buharı mümkün olduğunca hatta tutmayı hedefleyen bir “buhar kapanı”dır. Yani kondenstop, buharın taşıdığı ısı enerjisinden maksimum fayda almanı, aynı zamanda boru hattını ve ekipmanlarını su darbesi, korozyon ve verim kaybından korumanı sağlar. Bir başka deyişle; görünmeyen ama faturaya doğrudan etki eden küçük bir enerji bekçisidir.
Buharlı bir sistem çalışmaya başladığında, borular ve ekipmanlar önce soğuktur. Hattın içine buhar verildiğinde, bu soğuk yüzeyler buharı hızla yoğuşturarak kondens oluşturur. Bu kondensin sistemden kontrollü biçimde atılması gerekir; aksi halde hem borularda su birikir hem de buharın taşıdığı enerji, istenen noktaya tam olarak ulaşamaz. İşte kondenstop, tam bu noktada devreye girer ve “doğru zamanda, doğru miktarda” kondensi tahliye etmeye çalışır. Bunu yaparken mümkün olduğunca canlı buharı kaçırmaması, yani enerji israf etmemesi beklenir.
Burada kritik nokta şudur: Sadece sıradan bir vana kullanıp kondensi arada bir elle boşaltmak, enerji verimliliği açısından oldukça zayıf ve riskli bir çözümdür. Hem operatöre bağımlı kalırsın hem de çoğu zaman ya kondensi geç atarsın (su birikimi ve verim kaybı) ya da buharı gereksiz yere dışarı salarsın (direkt enerji kaybı). Oysa otomatik çalışan doğru tip bir kondenstop, hem proses güvenliğini korur hem de buhar maliyetini aşağı çeker. Özellikle enerji fiyatlarının yükseldiği, sürdürülebilirlik ve karbon ayak izi kavramlarının önem kazandığı günümüzde, kondenstop seçimi ve yönetimi artık sadece “teknik bir detay” değil, stratejik bir karar haline geliyor.
Kondenstopu doğru anlamak için onu sadece “bir vanadan ibaret” görmemek gerekir. İçinde kullanılan teknolojiye göre sıcaklık farkı, yoğunluk farkı veya akış hızı prensiplerini kullanarak çalışan farklı kondenstop tipleri vardır. Her biri, buhar sisteminde farklı noktalar ve farklı basınç–kondens kombinasyonları için optimize edilmiştir. Yanlış tip seçildiğinde bu küçük ekipman, tüm buhar hattını yavaşlatan ve enerji faturasını şişiren bir zayıf halka haline gelebilir. Tam tersine, doğru tip ve doğru kapasitede seçilmiş, düzenli bakımı yapılan bir kondenstop ağı; sanayi tesislerinde yıllık bazda yüzde 10–20’ye varan buhar tasarrufu sağlayabilecek kadar büyük bir etki yaratabilir.
Kondenstop, buhar sistemlerinde kondensi, hava ve diğer yoğuşmayan gazları sistemden otomatik olarak uzaklaştırırken canlı buharı hatta tutmayı amaçlayan özel bir vanadır. Yani sıradan bir tahliye vanası gibi “içinden ne gelirse dışarı atan” bir ekipman değildir; akışkanın fazına, sıcaklığına ve basınç koşullarına göre seçici davranır. Bu seçicilik sayesinde hem enerji verimliliği korunur hem de proses ekipmanları güvenli çalışma koşullarında kalır.
Buhar hattında hareket eden iki temel şey vardır: buhar ve buharın yüzeylerle teması sonucu oluşan kondens (yoğuşmuş su). Buhar, yüksek sıcaklıkta ve gizli ısı taşıdığı için ısı transferi açısından çok değerlidir. Kondens ise artık ısısının büyük bir kısmını bırakmış, daha düşük sıcaklıktaki sudur. Eğer bu kondens sistemden uzaklaştırılmazsa borularda ve ekipmanlarda birikir; hem ısı transfer yüzeyini kaplayarak verimi düşürür hem de hızla hareket eden buharla çarpışarak su darbesi (water hammer) gibi ciddi mekanik sorunlara yol açabilir.
Kondenstop, tam da bu problemi çözmek için tasarlanmış bir “buhar trafik polisi” gibi çalışır. İç yapısına bağlı olarak, kondens oluştuğunda otomatik açılır ve suyu dışarı atar; canlı buhar geldiğinde ise kapanarak buharın kaçmasını engeller. Bazı tipler sıcaklık farkına, bazıları yoğunluk farkına, bazıları ise akış hızına ve basınç değişimlerine göre hareket eder. Bu yüzden kondenstopu doğru anlamak, buhar sisteminde “nerede, hangi tip” kullanılacağını belirlemenin ilk adımıdır.
Yanlış bir bakış açısı, kondenstopu “gereksiz bir maliyet kalemi” olarak görmektir. Oysa sürekli buhar kaçıran kalitesiz veya arızalı kondenstoplar, uzun vadede kazana giren yakıtın önemli bir bölümünü boşa harcayabilir. Tersi durumda, kondensi yeterince hızlı tahliye etmeyen bir kondenstop, ısı değiştiricilerin verimini düşürerek daha fazla buhar tüketimine ve üretim kalitesinde dalgalanmalara sebep olur. Yani doğru kondenstop seçimi ve yönetimi, hem enerji faturası hem de proses istikrarı açısından kritik bir mühendislik konusudur.
Buhar Sistemlerinde Kondensin Oluşumu
Buhar, endüstriyel tesislerde en yaygın kullanılan ısı taşıyıcı akışkandır çünkü yüksek sıcaklıklara kolaylıkla ulaşabilir, büyük miktarda gizli ısı taşır ve ısı transferini hızlı şekilde gerçekleştirir. Ancak buhar hattı çalışmaya başladığı anda her yüzey, boru ve ekipman buharla temas eder etmez soğuk olduğu için buharı hızla yoğuşturarak kondense dönüştürür. Bu tamamen doğal bir süreçtir ve buhar sistemlerinin kaçınılmaz bir parçasıdır. Bu nedenle kondenstop, buhar sisteminin tamamlayıcı bir elemanı değil; sistemin zorunlu bileşenidir.
Kondensin oluşumu iki fazda gerçekleşir:
1. Başlangıç (start-up) fazı: Hattın ilk buharlandığı an, boruların içi tamamen soğuktur. Bu nedenle yoğun miktarda kondens oluşur. Bu ilk dalga atılmazsa, ısı transfer cihazları geç ısınır, hattın verimi düşer ve özellikle uzun hatlarda su darbesi riski artar. Start-up anında doğru kondenstop kullanımı, sistemin hızlı devreye girmesi ve güvenli çalışması açısından çok önemlidir.
2. Sürekli çalışma fazı: Sistem ısındığında kondens oluşumu azalır ama hiçbir zaman tamamen durmaz. Çünkü buhar sürekli ısı kaybederek yoğuşur. Özellikle ısıtma serpantinleri, buhar ceketli tanklar, plakalı ısı değiştiriciler ve kurutma silindirlerinde kondens miktarı proses yüküne göre sürekli değişir. Eğer kondenstop bu değişen kondens yüküne uyum sağlayamazsa, proses veriminde dikkat çekici dalgalanmalar ortaya çıkar.
Kondensin sistemde birikmesi;
Isı transfer yüzeylerini kaplar, verimi düşürür.
Boruda su cebi oluşumuna neden olur.
Buharın hızla gelen su damlalarıyla çarpışması su darbesine yol açabilir.
Korozyonu artırır.
Kazanın ve ısıtma ekipmanlarının daha fazla buhar üretmesine sebep olur, yani enerji tüketimi artar.
Ayrıca sadece kondens değil, buhar hattına karışan hava ve diğer yoğuşmayan gazlar da ciddi sorun kaynağıdır. Isı transfer yüzeylerinde yalıtım tabakası gibi davranır ve ısı transfer katsayısını ciddi şekilde düşürür. Bu gazların kondenstop aracılığıyla tahliye edilmesi gerekir; aksi halde sistem ne kadar güçlü olursa olsun verimsiz çalışır.
Bu nedenle kondenstop sadece kondensi tahliye eden değil, aynı zamanda havayı ve yoğuşmayan gazları sistemden uzaklaştırarak buharın maksimum verimle kullanılmasını sağlayan stratejik bir elemandır.
Kondenstop Çalışma Prensibi
Kondenstopun ana görevi, buhar hattında faz ayrımı yapmaktır: Yani kondens ve havayı dışarı atarken, canlı buharı mümkün olduğunca sistemde tutmak. Bunu yaparken, iç yapısına göre üç farklı fiziksel prensipten yararlanır: sıcaklık farkı, yoğunluk farkı ve hız/kinetik enerji farkı. Farklı kondenstop tipleri bu prensiplerden birini veya birkaçını bir arada kullanır.

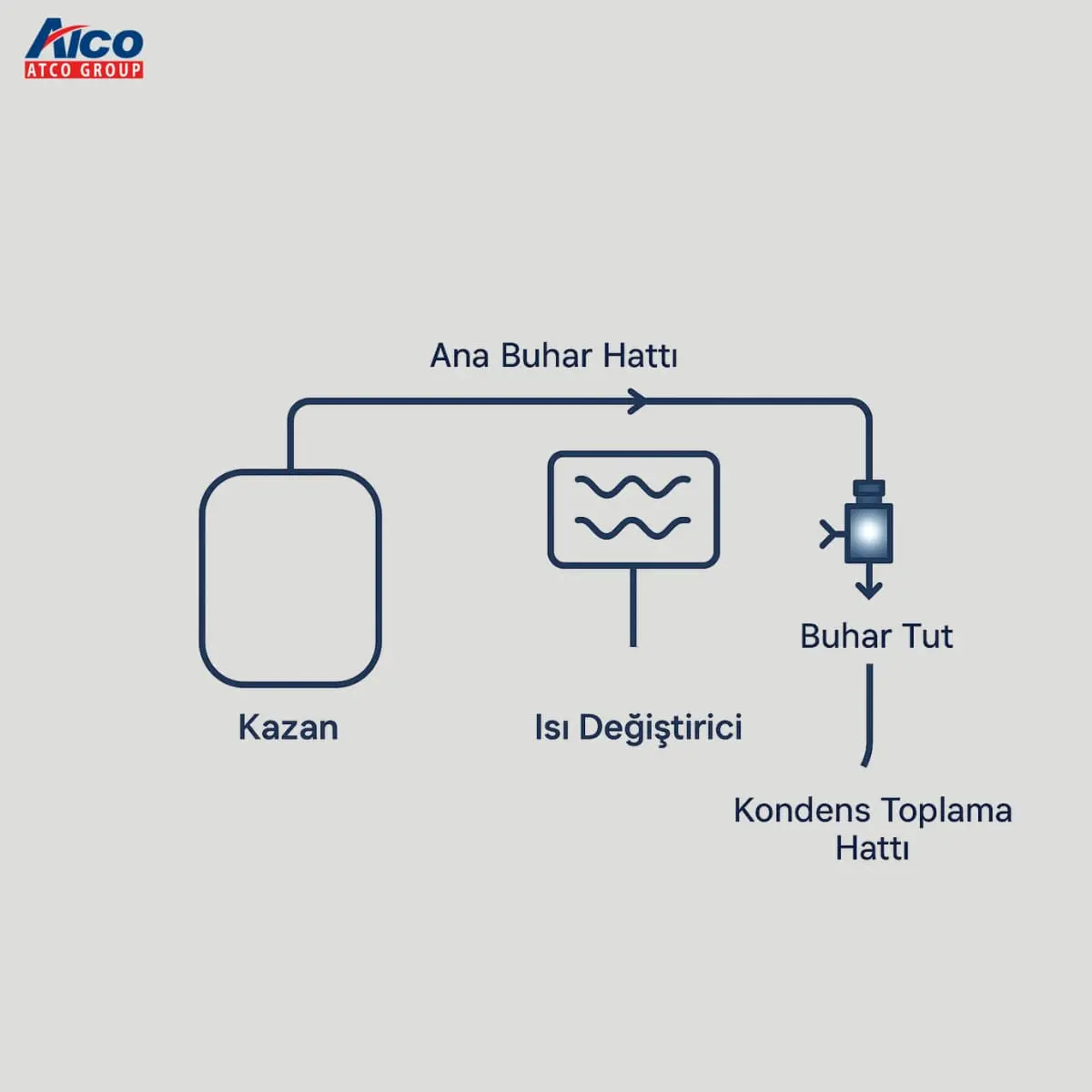

Genel mantığı şöyle düşünebiliriz: Buhar hattından gelen akışkan, kondenstop gövdesine girer. Eğer akışkan büyük ölçüde kondens ve hava karışımıysa, kondenstop “açık” davranır ve bu karışımı tahliye eder. Akışkandaki buhar oranı arttığında veya sıcaklık doymuş buhar sıcaklığına yaklaştığında ise iç mekanizma kapanmaya başlar ve canlı buharın sistemden kaçmasını engeller. Böylece kondenstop, hattın enerjisini korurken sadece istenmeyen fazı dışarı yollar.
Bu davranışın nasıl gerçekleştiği, kondenstop tipine göre değişir:
Termostatik tiplerde, içerdeki eleman (örneğin bimetal plaka veya sıvı doldurulmuş kapsül), sıcaklığa göre genleşir veya büzülür; soğuk kondense açık, doymuş buhara yakın sıcaklığa kapalı davranır.
Mekanik/şamandıralı tiplerde, kondens seviyesi yükseldikçe şamandıra yukarı kalkar ve tahliye orifisini açar; kondens azaldığında, şamandıra aşağı iner ve kapatır. Yoğunluk farkı burada belirleyicidir.
Termodinamik (disk) tiplerde ise buhar ve kondens hız farkı ve basınç değişimleri, diski yukarı-aşağı hareket ettirir. Buhar diskin üstüne gelince, hız ve basınç değişimiyle disk kapanır; kondens geldiğinde ise tekrar açılır.
Bu akıllı mekanizma sayesinde kondenstop, operatöre gerek kalmadan sistemin her anında “ne yapacağını bilen” küçük bir kontrol elemanı gibi çalışır. Start-up anında büyük kondens yükünü hızla tahliye eder, sürekli çalışma fazında ise sadece oluşan kondensi dengeli bir şekilde dışarı gönderirken buharı korur. Dolayısıyla doğru seçilmiş ve doğru montajlanmış bir kondenstop, buhar hattında adeta otomatik bir enerji vanası gibi davranır.
termostatik Kondenstop Çalışma Prensibi

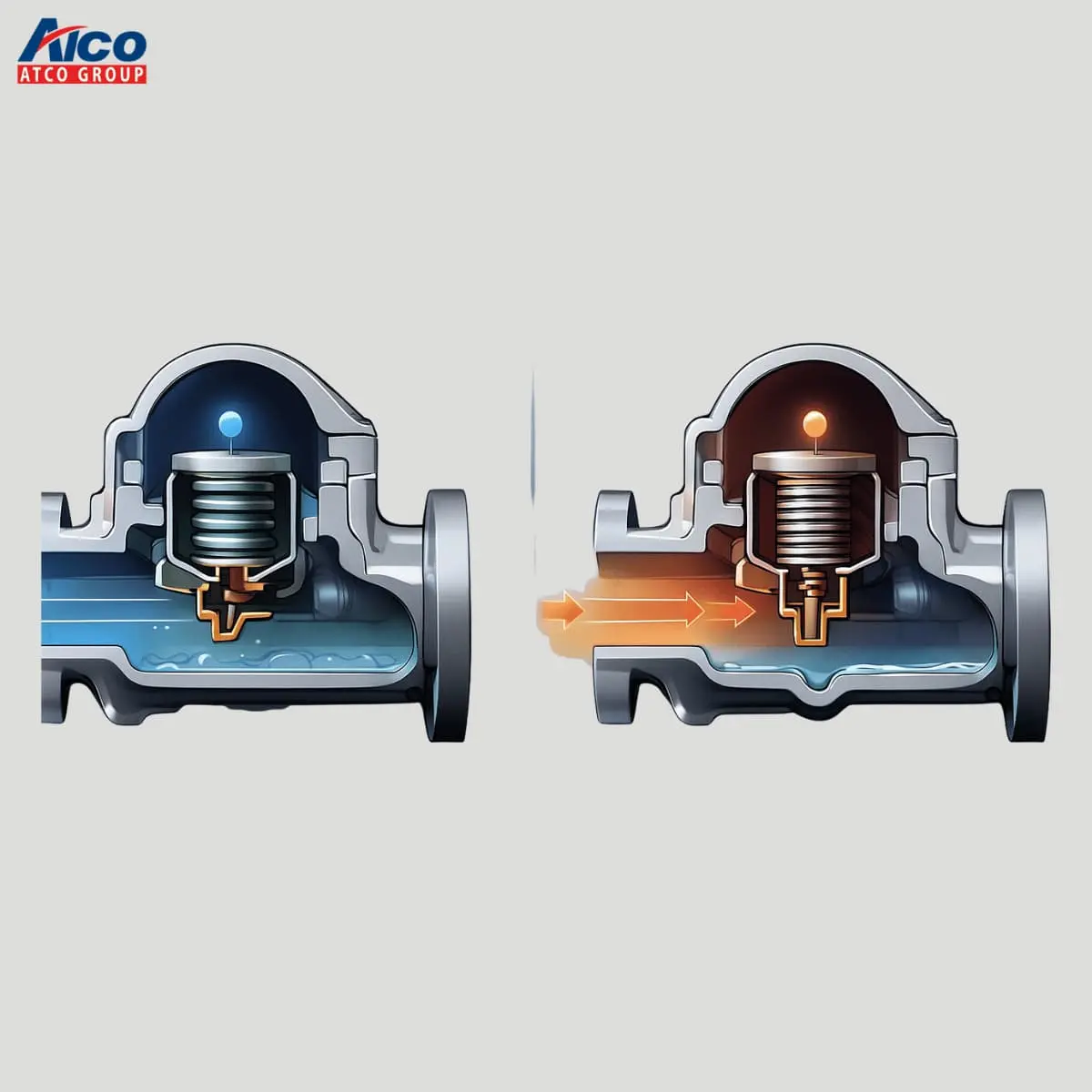

Termostatik kondenstoplar, çalışma mantığını sıcaklık farkı üzerine kurar. Buhar hattındaki kondensin sıcaklığı, her zaman doymuş buhar sıcaklığından birkaç derece daha düşüktür. Bu küçük sıcaklık farkı bile, termostatik elemanın açılıp kapanmasını sağlayacak kadar belirgindir. Termostatik kondenstopların içinde genellikle bimetal plakalar veya sıvı dolu kapsüller bulunur. Bu elemanlar ısıyla genleşerek veya büzülerek tahliye orifisini kontrol eder.
Sistem ilk devreye girdiğinde hat soğuktur ve yoğun miktarda kondens oluşur. Termostatik eleman bu noktada soğuk olduğu için büzülmüş durumdadır ve kondenstop tamamen açıktır. Bu sayede, start-up anında biriken tüm kondens hızlıca hattın dışına atılır. Bu özellik, büyük ısıtma yüzeylerine sahip ekipmanlar için oldukça avantajlıdır; çünkü sistem hızlı ısınır ve proses gecikmesi yaşanmaz.
Hat ısındıkça kondens sıcaklığı doymuş buhar sıcaklığına yaklaşır. Termostatik eleman da genleşmeye başlar ve tahliye orifisini yavaşça kapatır. Doymuş buhar geldiğinde ise eleman tamamen genleşir ve orifisi kapatarak buhar kaçışını engeller. Böylece canlı buhar sistemde kalırken yalnızca soğuyan kondens ve hava dışarı atılır
.
Bu kondenstop türlerinin en büyük avantajı, hava tahliye becerisinin çok iyi olmasıdır. Çünkü hava, başlangıç anında kondensle birlikte düşük sıcaklıktadır ve termostatik sistem onu hızlıca dışarı atar. Bu, özellikle ısı değiştiricilerde verim artışı sağlar. Dezavantaj olarak, çok değişken kondens yüklerinde tepki süreleri diğer tiplere göre bazen daha yavaş olabilir.
Termostatik kondenstoplar; ısı eşanjörleri, buhar ceketli tanklar, ısıtma serpantinleri gibi sıcaklık kontrollü uygulamalarda sıkça tercih edilir. Uzun hatlarda, ısı transfer yüzeylerinde ve özellikle start-up fazında hava birikiminin sorun yarattığı sektörlerde verimli çözümler sunar.
Mekanik Kondenstop Çalışma Prensibi

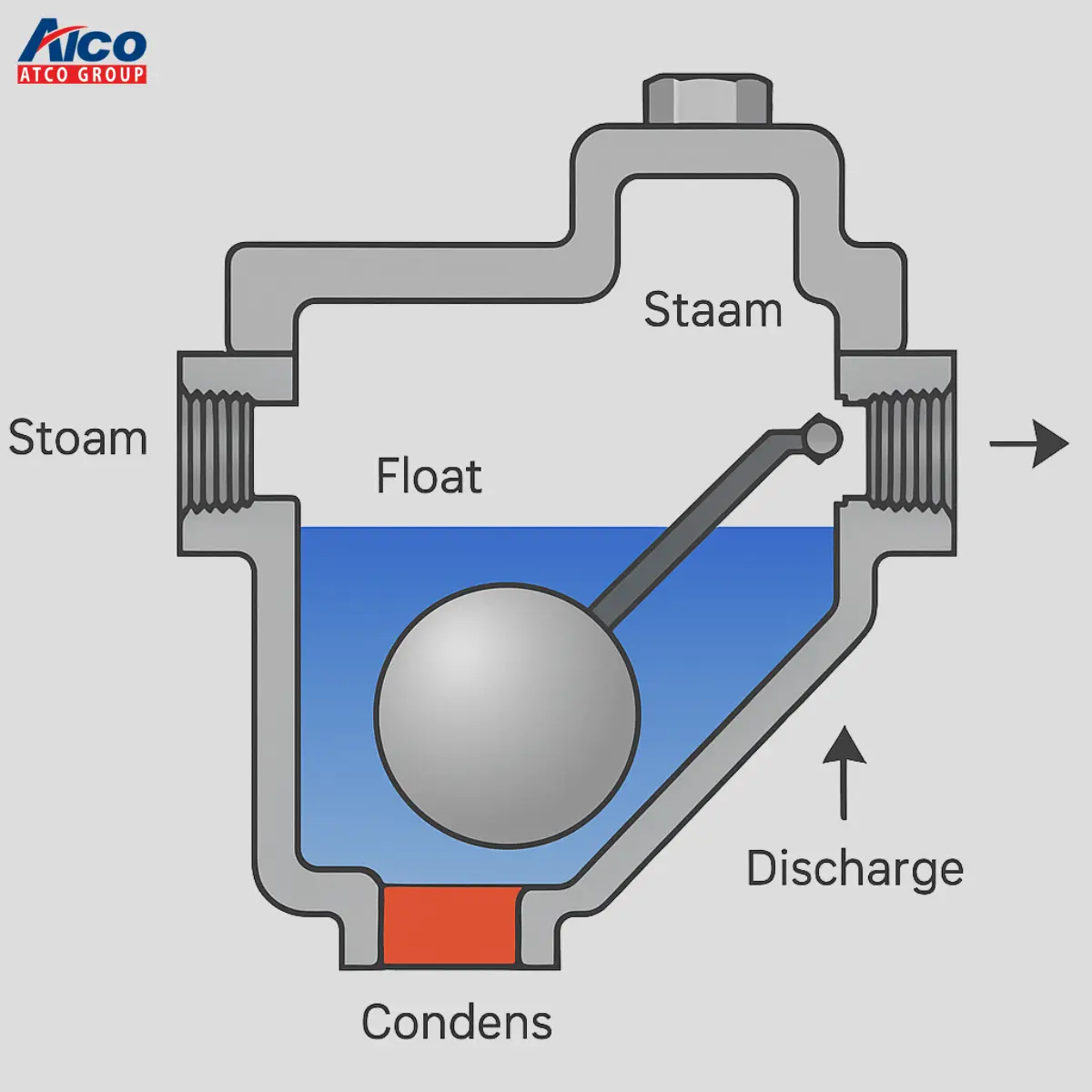

Mekanik, diğer adıyla şamandıralı kondenstoplar, çalışma prensibini suyun buhardan daha ağır olması yani yoğunluk farkı üzerine kurar. Gövdenin içinde, kondens seviyesine bağlı olarak aşağı–yukarı hareket eden bir şamandıra ve bu şamandıraya bağlı küçük bir kaldıraç mekanizması bulunur. Bu kaldıraç, tahliye orifisini açıp kapatan asıl elemandır. Mantık son derece sezgiseldir: Kondens biriktikçe şamandıra yukarı kalkar ve çıkış ağzı açılır; kondens azaldıkça şamandıra aşağı iner ve orifis kapanır.
Sistem ilk devreye girdiğinde hatta bol miktarda kondens oluşur. Kondenstop gövdesi bu kondensle doldukça şamandıra yukarı çıkar ve tahliye orifisi genişçe açılır. Bu sayede, özellikle yüksek kondens yükü olan ekipmanlarda başlangıç fazı hızlı ve güvenli şekilde atlatılır. Sistem kararlı çalışmaya geçtiğinde ise kondens oluşumu daha dengeli hale gelir; şamandıra sürekli küçük salınımlar yaparak orifisi kısmen açar ve neredeyse sürekli boşaltma karakteristiği sağlar. Bu özellik, büyük ısı değiştiricilerde, kurutma silindirlerinde ve buhar ceketli tanklarda ısı transferinin çok stabil olmasına yardımcı olur.
Şamandıralı kondenstopların en önemli avantajlarından biri, kondensi doymuş sıcaklığa çok yakın sıcaklıklarda boşaltabilmesidir. Yani kondens hattına neredeyse flaş buhar oluşmadan çıkış yapar; bu da bazı proseslerde istenmeyen flaş buhar görüntüsünü ve gürültüsünü azaltır. Ayrıca iç mekanizma, buhar cebine göre konumlandırıldığı için canlı buharın doğrudan çıkışa kaçma ihtimali düşüktür. Bu nedenle mekanik kondenstoplar, enerji verimliliği açısından oldukça başarılı çözümler olarak bilinir.
Dezavantaj tarafında, iç mekanizmanın hareketli parçalar içermesi nedeniyle kirlilik ve pislikten daha fazla etkilenmeleri sayılabilir. Bu yüzden şamandıralı kondenstopların öncesine mutlaka bir pislik tutucu (strainer) konulması tavsiye edilir. Ayrıca montaj pozisyonu da kritiktir; şamandıranın doğru çalışabilmesi için üreticinin belirttiği yönde yatay veya dikey montaj yapılmalıdır.
Şamandıralı kondenstoplar; büyük kondens yükü, yüksek ve sabit ısı transfer ihtiyacı olan hatlarda (ısı eşanjörleri, buhar ceketli reaktörler, kurutma silindirleri vb.) en güvenilir seçenekler arasındadır. Proses kalitesi ve sıcaklık stabilitesinin çok önemli olduğu gıda, tekstil ve kimya gibi sektörlerde sıkça tercih edilir.
Termodinamik (Disk Tip) Kondenstop Çalışma Prensibi

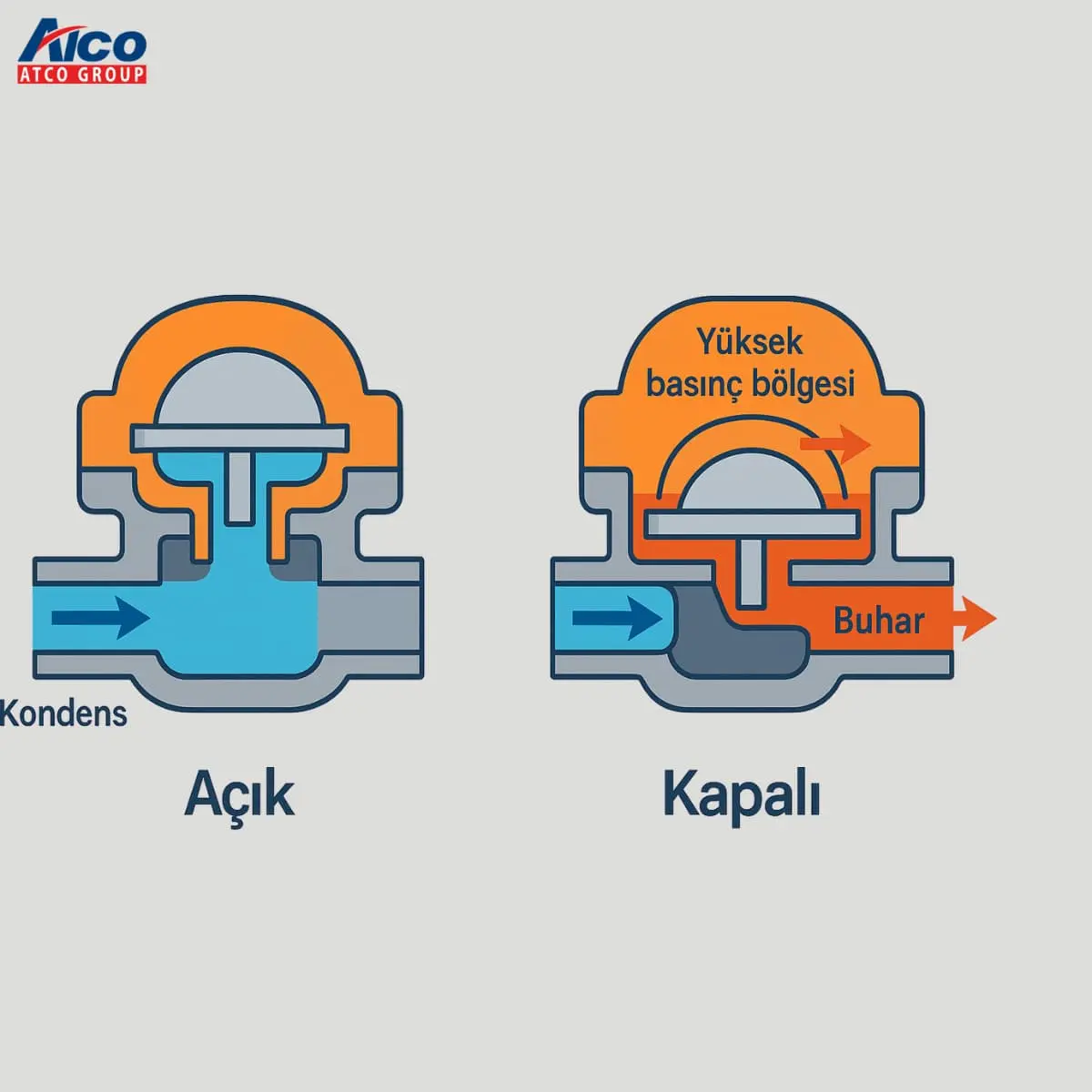

Termodinamik, yani disk tip kondenstoplar, çalışma prensibini ağırlıklı olarak akışın hızı ve basınç farkı üzerine kurar. İç yapıları diğer tiplere göre oldukça basittir: Alt gövdede giriş ve çıkış kanalları, üstte ise düz bir oturma yüzeyi ve onun üzerinde hareket eden disk bulunur. Bu sadelik, disk tip kondenstopların hem kompakt hem de dayanıklı olmasının temel sebebidir.
Sistem çalışmaya başladığında hatta önce soğuk kondens ve hava gelir. Bu akış, diskin altından geçerek neredeyse hiçbir dirençle karşılaşmadan dışarı çıkar; yani kondenstop bu aşamada tamamen açıktır. Kondens atıldıkça, hattın sıcaklığı yükselir ve canlı buhar kondenstop gövdesine ulaşmaya başlar. Buhar, kondense göre çok daha yüksek hızla ve enerjiyle hareket ettiği için disk çevresinde bir basınç farkı oluşturur: Disk üstünde, altına göre daha yüksek bir basınç bölgesi meydana gelir. Bu da diskin oturma yüzeyine doğru çekilmesine, yani kondenstopun kapanmasına neden olur.
Disk kapandığında, alt tarafta sıkışan buhar hızla genleşir ve bir süre sonra basınç dengesi yeniden değişir. Buhar kondense dönüp soğudukça, diskin üstündeki basınç da azalır ve disk tekrar kalkar. Böylece disk tip kondenstoplar, buhar ve kondens akışına bağlı olarak pulsatif (aç–kapa döngülü) bir çalışma karakteristiği sergiler. Bu döngü, hattaki basınca ve kondens yüküne bağlı olarak saniyeler mertebesinde tekrar eder.
Termodinamik kondenstopların en büyük avantajları, yüksek basınçlara dayanabilmeleri, kompakt ve sağlam yapıları ve yatay–dikey pek çok pozisyonda çalışabilmeleridir. Bu nedenle özellikle dış sahada, buhar dağıtım hatlarında, purj noktalarında ve zor çevre koşullarında tercih edilirler. Dezavantaj olarak, çok düşük yüklerde ve kısa hatlarda gereğinden fazla “tık-tık” sesi çıkararak rahatsız edici olabilmeleri ve ısı kayıplarına karşı gövde izolasyonu gerektirmeleri sayılabilir.
Disk tip kondenstoplar; uzun buhar hatlarında, dış sahada, yüksek basınçlı ve zor ortam koşullarında son derece pratik ve ekonomik çözümler sunar. Özellikle bakım erişimi zor noktalarda, basit ve dayanıklı tasarımları sayesinde tercih edilirler.
Kondenstop Çeşitleri ve Doğru Tip Seçimi
Kondenstop dendiğinde çoğu kişinin zihninde tek bir ürün canlansa da, aslında farklı çalışma prensiplerine ve kullanım senaryolarına sahip birden fazla kondenstop ailesi vardır. En yaygın olanlar; termostatik, mekanik (şamandıralı) ve termodinamik (disk tip) kondenstoplardır. Bunlara ek olarak, özel prosesler için kullanılan impuls, kovalı tip, pilot kontrollü veya kombine çözümler de mevcuttur. Doğru kondenstop seçimi, sadece “basınca ve bağlantı çapına bakıp ürün almak” değildir; akışın karakteri, kondens yükü, ekipmanın hassasiyeti ve hatta montaj sahasının fiziksel koşulları bile kararı etkiler.
Bu noktada işin püf noktası, her tip kondenstopu bir “karakter” gibi düşünmektir:
Termostatik kondenstop, hava tahliyesinde çok başarılı, start-up’ta hızlı ve sıcaklığa duyarlı, ama bazı uygulamalarda diğerlerine göre daha hassas bir oyuncudur.
Şamandıralı kondenstop, yüksek kondens yükünü çok stabil şekilde yönetir; sürekli boşaltma karakteristiğiyle ısı transferi istikrarı sağlar, fakat mekanik parçaları nedeniyle kirliliğe daha duyarlıdır.
Termodinamik/disk tip kondenstop ise kompakt, sağlam ve yüksek basınca dayanıklı bir saha çalışanıdır; gürültüyü ve ısı kaybını yönetmek gerektiğinde ise biraz ilgi ister.
Doğru tip seçimi için şu sorulara net cevap vermek gerekir:
Bu kondenstop hangi hatta kullanılacak? (Ana buhar hattı, dağıtım hattı, ısı değiştirici, serpantin, radyatör vb.)
Hattaki buhar basıncı ve kondens yükü nedir, çalışma rejimi sabit mi, değişken mi?
Uygulamada hava birikimi kritik bir problem mi? Start-up süresi önemli mi?
Ortam koşulları nasıldır: Dış saha, yüksek basınç, ATEX bölgesi ya da çok kirli kondens söz konusu mu?
Bakım erişimi kolay mı, yoksa “tak-unut” tipte, uzun süre stabil çalışacak kompakt çözümlere mi ihtiyaç var?
Bu sorulara verilen cevaplar, seni yavaş yavaş doğru tipe götürür. Örneğin; yüksek kondens yüküne sahip bir ısıtma eşanjöründe genelde şamandıralı kondenstop öne çıkarken, uzun dış saha buhar hatlarında disk tip, hızlı devreye girmesi gereken serpantinlerde ise termostatik çözümler daha mantıklı olabilir. Tek bir tip kondenstopla tüm tesisi çözmeye çalışmak, sahada sık görülen ama uzun vadede ciddi enerji ve bakım maliyeti doğuran bir hatadır.
Bu bölümün devamında, önce kondenstop tiplerini yan yana koyup avantaj–dezavantajlarıyla karşılaştıracağız, ardından “hangi hatta hangi tip?” sorusuna daha somut cevaplar vereceğiz.

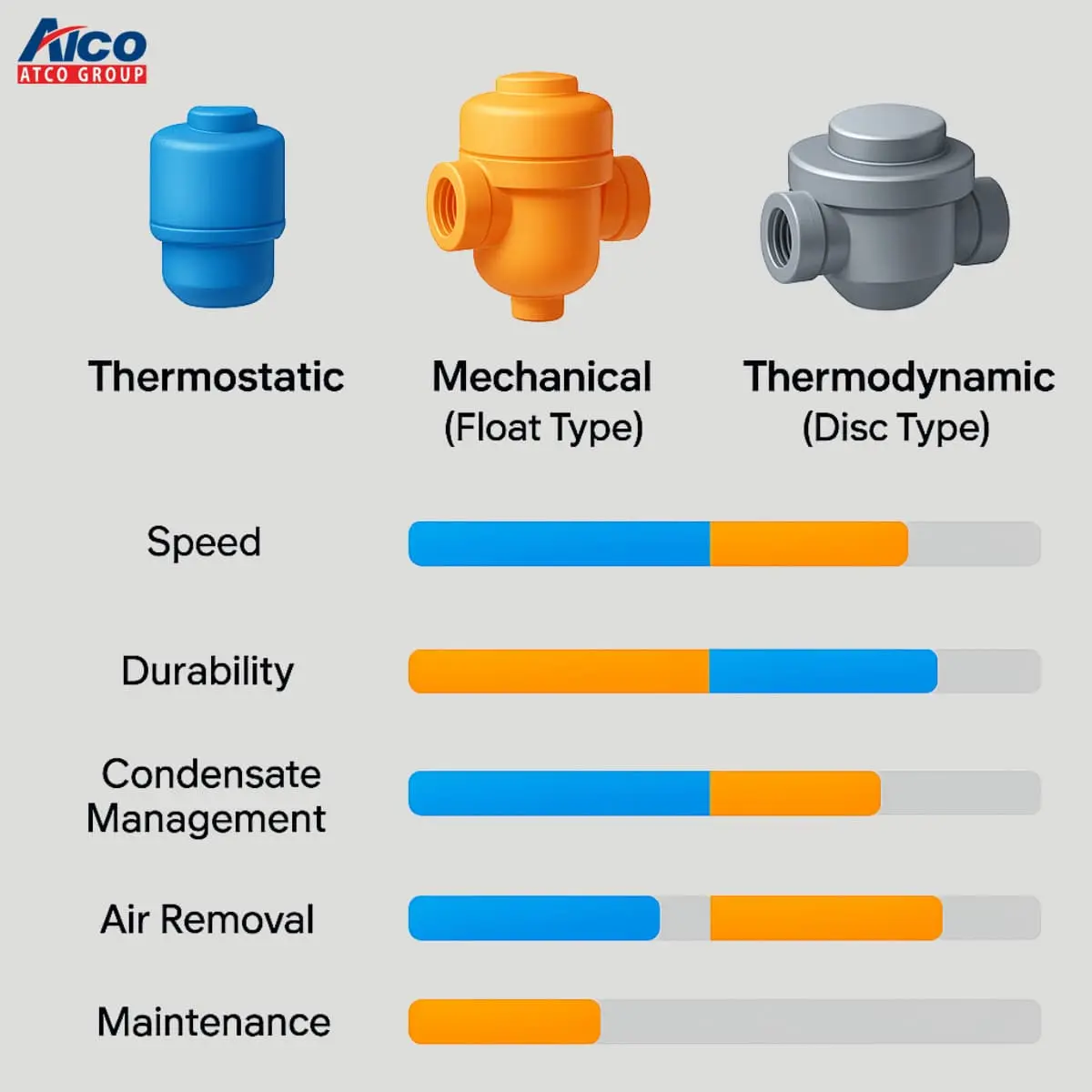

Farklı Kondenstop Tiplerinin Karşılaştırması
Kondenstop tiplerini doğru anlamak için onları sadece teknik bileşenler olarak değil, “farklı karakterlere sahip çalışanlar” gibi düşünmek oldukça açıklayıcı olur. Çünkü her kondenstop tipi; tepki süresi, dayanıklılığı, hassasiyeti ve ortam koşullarına uygunluğu bakımından birbirinden ciddi şekilde ayrılır. Sadece çalışma prensiplerini bilmek yetmez—hangi tipin hangi senaryoda parladığını anlamak, tesis verimliliği açısından kritik değerdedir.
1. Termostatik Kondenstop – Hızlı hava tahliyesi ve start-up başarısı
Termostatik kondenstoplar, düşük sıcaklıktaki kondens ve havayı çok hızlı şekilde dışarı attıkları için özellikle başlangıç (start-up) fazında büyük avantaj sağlar. Isı değiştiriciler, serpantinler ve buhar ceketli tanklarda ilk ısınma sürecini kısaltarak prosesin zamanında devreye girmesine katkı verirler. Ancak kondens yükünün hızlı değiştiği bazı hatlarda tepki süreleri diğer tiplere göre daha yumuşaktır. Bu nedenle özellikle “hassas sıcaklık kontrolü” gerektiren noktalarda tercih edilir.
2. Mekanik / Şamandıralı Kondenstop – Yüksek kondens yükünde en stabil çözümlerden biri
Şamandıralı kondenstoplar, değişken kondens miktarını en doğal şekilde yöneten tiptir. Kondens ne kadar çoksa o kadar fazla açılır; ne kadar azsa o kadar kısılır. Sürekli boşaltma karakteristiği sayesinde ısı transfer ekipmanlarında sıcaklık kontrolü çok stabil olur. Özellikle kurutma silindirleri, büyük ısı eşanjörleri ve buhar ceketli reaktörler gibi yoğun kondens üreten proseslerde en güvenilir çözümlerden biridir. Dezavantajı; hareketli mekanizması nedeniyle kirli kondensden etkilenebilmesi ve pislik tutucu ihtiyacıdır.
3. Termodinamik / Disk Tip Kondenstop – Kompakt, dayanıklı, yüksek basınca uygun
Disk tip kondenstoplar, basit ama etkili tasarımlarıyla öne çıkar. Yüksek basınçlı buhar hatlarında, dış sahada, purj noktalarında ve zorlu çevresel koşullarda çok uzun ömürlüdür. İçinde neredeyse hiç hassas parça olmadığından bakım ihtiyacı düşüktür. Ancak pulsatif çalışma nedeniyle ses yapabilir ve düşük yüklerde gereğinden hızlı aç–kapa hareketi görülebilir. Enerji verimliliği açısından doğru kullanım alanlarında gayet başarılıdır.
Bu üç tip yan yana konduğunda, yanlış seçim yapmanın bedeli açıkça ortaya çıkar:
Termostatiği ana hattın ortasına koyarsan gereksiz kapanmalar yaşanabilir.
Disk tipi bir kurutma silindirine koyarsan proses sıcaklığı düşer.
Şamandıralıyı sürekli donan bir dış saha hattına koyarsan mekanizma zarar görebilir.
Bu nedenle kondenstop seçimi “bir ürün almak” değil, buhar yönetimini bir bütün halinde değerlendirmek anlamına gelir.

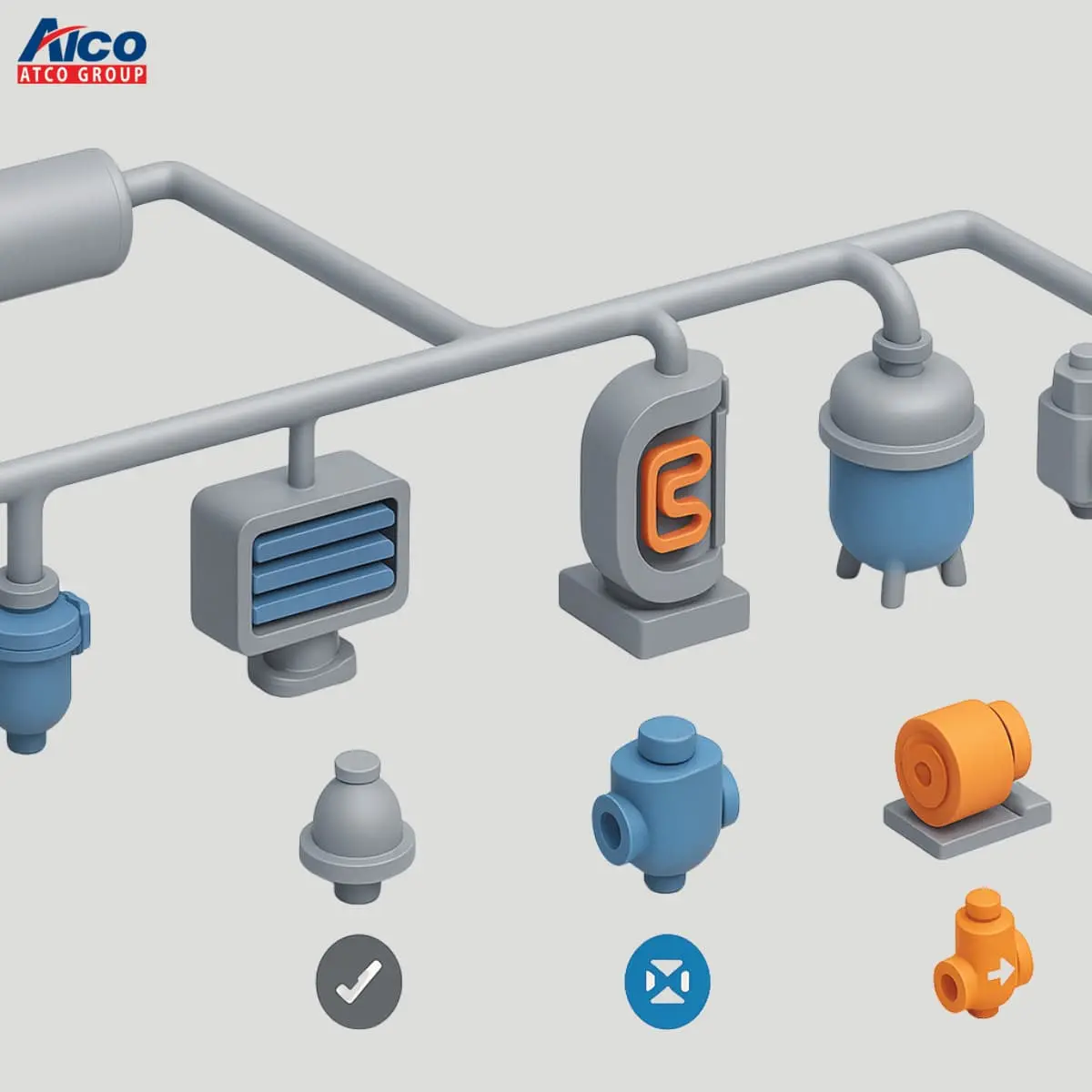

Hangi Hatta Hangi Kondenstop Kullanılmalı
Bir tesisteki tüm kondenstopları “tek tip” seçmeye çalışmak, sahada en sık karşılaşılan hatalardan biridir. Çünkü her buhar hattının kondens üretim karakteri, çalışma basıncı, başlangıç yükü, hava birikimi seviyesi ve proses gereksinimi birbirinden farklıdır. Bu nedenle doğru kondenstop seçimi, hattın doğasına göre yapılmalıdır. Aşağıda en yaygın hat türlerini ve hangi kondenstop tipinin neden daha uygun olduğunu detaylıca açıklıyorum:
1. Ana Buhar Hatları (Steam Main Lines)
Ana buhar hattı, buharın yüksek hızla taşındığı ve uzun mesafelerde ilerlediği bölgedir. Burada amaç; hattı kuru tutmak, su darbesini önlemek ve kondensi lokasyon bazlı hızlıca tahliye etmektir.
En uygun kondenstop:
Termodinamik (Disk Tip)
Neden? Kompakt, dayanıklı, yüksek basınca ve dış saha koşullarına dayanıklı. Pulsatif çalışma karakteri, uzun hatta sorun değildir. Montajı kolaydır, ceplerden kondensi hızlı atar.
2. Isı Değiştiriciler (Heat Exchangers)
Plakalı veya borulu tip eşanjörlerde kondens yükleri ani değişebilir. Hava birikimi verimi ciddi şekilde düşürür.
En uygun kondenstop:
Termostatik (hava ve soğuk kondensi hızlı atması nedeniyle)
Şamandıralı (sürekli kondens akışı gereken büyük eşanjörlerde)
Neden? Termostatik tipler start-up hızında etkilidir; şamandıralılar ise büyük ve değişken kondens yüklerini stabil yönetir.
3. Buhar Ceketli Tanklar ve Reaktörler
Büyük hacimli tanklarda genellikle yüksek kondens yükü vardır ve çıkışın kesintisiz olması istenir.
En uygun kondenstop:
Şamandıralı
Neden? Sürekli ve dengeli kondens tahliyesi sağlar; sıcaklık dalgalanmalarını önler.
4. Serpantinler ve Radyatörler
Start-up süreci kritik olan ısıtma yüzeyleridir. Ayrıca hava birikimi verimi düşürür.
En uygun kondenstop:
Termostatik
Neden? Hava tahliyesi mükemmeldir; serpantinin daha hızlı devreye girmesini sağlar.
5. Kurutma Silindirleri (Dryers / Cylinders)
Kâğıt ve tekstil sanayisinin kritik ekipmanlarındandır. Silindir içinde yüksek kondens oluşur ve sıcaklık stabilitesi kaliteyi doğrudan etkiler.
En uygun kondenstop:
Şamandıralı
Neden? Sürekli boşaltma gereklidir; disk tip kondenstop burada ısı düşüşüne yol açar.
6. Dış Mekân, ATEX Sahaları, Yüksek Basınçlı Hatlar
Çevresel zorluklar, basınç değişimleri ve kirli kondens sebebiyle dayanıklı tip gerekir.
En uygun kondenstop:
Termodinamik / Disk Tip
Neden? Basınca dayanıklı, kompakt, donmaya karşı gövdeyi korumak kolay. Mekanik parçası az olduğu için güvenilir.
7. Düşük Basınçlı Isıtma Hatları
Çamaşırhaneler, oteller, küçük proses ısıtıcıları gibi alanlarda düşük basınç ve sık start–stop görülür.
En uygun kondenstop:
Termostatik veya Kovalı Tip (bazı özel durumlarda)
Neden? Kovalı tip hava tahliyesinde iyidir; termostatik ise start-up süresini kısaltır.
Kondenstop Seçim Kriterleri
Doğru kondenstop tipini belirlemek kadar, doğru boyutta ve doğru kapasitede ürün seçmek de kritik öneme sahiptir. Çünkü yanlış seçilmiş her kondenstop, ya sürekli buhar kaçırarak faturanı şişirir ya da kondensi yeterince hızlı atamayarak proses kalitesini düşürür. Bu yüzden seçim sürecinde yalnızca bağlantı çapına bakmak yerine, mutlaka kapasite, basınç, sıcaklık, montaj noktası ve hat dizaynı gibi parametreleri birlikte değerlendirmek gerekir.
İlk adım, hattın ve ekipmanın ürettiği maksimum kondens yükünü tahmin etmektir. Bu, genellikle buhar tüketim değerlerinden, ısı yükü hesaplarından veya üretici kataloglarından bulunur. Ardından, kondenstopun çalışacağı giriş ve çıkış basıncı (differansiyel basınç) belirlenir. Çünkü kondenstop kapasite tabloları, çoğu zaman belirli bir basınç farkına göre hazırlanır. Eğer bu fark yanlış alınırsa, katalogda görülen kapasite sahada gerçekleşmez.
İkinci adım, sistemin çalışma rejimini anlamaktır: Hat sürekli mi, yoksa sık start–stop yapan bir yapı mı? Kondens yükü sabit mi, yoksa prosesle birlikte ciddi dalgalanmalar mı gösteriyor? Örneğin bir kurutma silindiri veya büyük eşanjör, start-up anında çok yüksek kondens üretirken sürekli durumda daha düşük ama stabil bir yüke sahip olabilir. Kondenstop bu dalgalanmayı tolere edebilecek kapasiteye sahip değilse, başlangıçtaki yükü atamaz ve sistem geç ısınır.
Üçüncü adım ise ortam koşullarını hesaba katmaktır. Dış sahadaysa donma riski, ATEX bölgesiyse patlama güvenliği, çok kirli kondens varsa iç mekanizma hassasiyeti devreye girer. Tüm bunların üstüne, bakım ekibinin erişim kolaylığı, yedek parça bulunabilirliği ve işletmenin standart ürün tercihleri de eklenince, kondenstop seçimi aslında kapsamlı bir mühendislik kararı haline gelir.
Kapasite ve Basınç Değerlerinin Hesaplanması
Kondenstop seçiminde en sık yapılan hatalardan biri, “Nasıl olsa hat 1” ise kondenstopu da 1” seçelim” yaklaşımıdır. Oysa kondenstop kapasite hesabı, bağlantı çapından çok daha önemlidir. Kapasite, özetle; belirli bir basınç farkında kondenstopun birim zamanda tahliye edebildiği kondens miktarıdır. Bu miktar doğru hesaplanmazsa, sahada iki uçla karşılaşırsın:
Küçük seçilmiş kondenstop: Kondens hızlı uzaklaştırılamaz, ısı transfer yüzeyinde su birikir, ekipman geç ısınır ve verim düşer. Su darbesi riski artar.
Aşırı büyük seçilmiş kondenstop: İlk bakışta “güvenli” gibi görünse de, düşük yüklerde çok sık aç–kapa yapar, iç mekanizma yorulur ve canlı buhar kaçırma eğilimi artar; yani gereksiz enerji kaybı yaşanır.
Kapasite hesabında izlenecek temel adımlar şunlardır:
Kondens yükünü belirle:
Ekipmanın buhar tüketimi biliniyorsa, bu değerden yola çıkılabilir.
Isı yükü (kcal/h veya kW) biliniyorsa, buharın latent ısısı kullanılarak yaklaşık kondens debisi hesaplanabilir.
Start-up fazında oluşan ekstra kondens mutlaka dikkate alınmalıdır; çoğu zaman sürekli durumun birkaç katı kondens üretimi söz konusudur.
Çalışma basınçlarını netleştir:
Kondenstop giriş basıncı, buhar hattındaki çalışma basıncıdır.
Çıkış basıncı ise kondens toplama hattına, flaş tankına veya atmosferik drenaja göre değişir.
Bu iki değer arasındaki fark, differansiyel basınçtır ve katalog kapasite tablolarında karar verici parametredir.
Emniyet katsayısı uygula:
Pratikte, hesaplanan kondens yükünün genellikle 1,5–2 katı kapasite sunan bir kondenstop seçilir.
Çok değişken yüklü ve start-up’ı ağır hatlarda bu katsayı biraz daha yükseltilebilir.
Katalog değerlerini yorumla:
Üretici kataloglarındaki tablolar, çoğu zaman belirli basınç aralıkları için kondens kapasitesini kg/h cinsinden verir.
Çalışma noktanı bulup, buna en yakın ama mutlaka üstünde kapasite sunan modeli seçmek en sağlıklı yoldur.

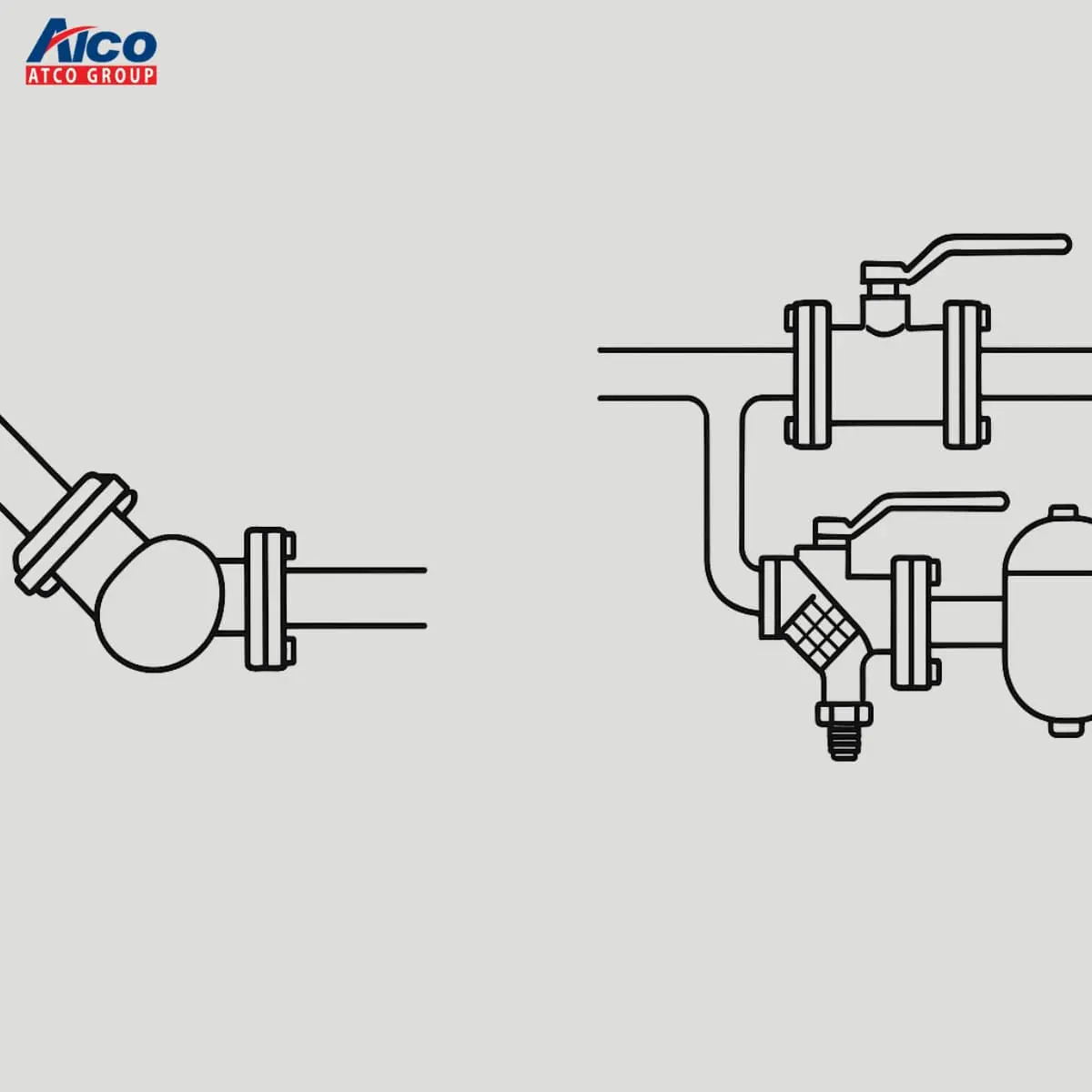

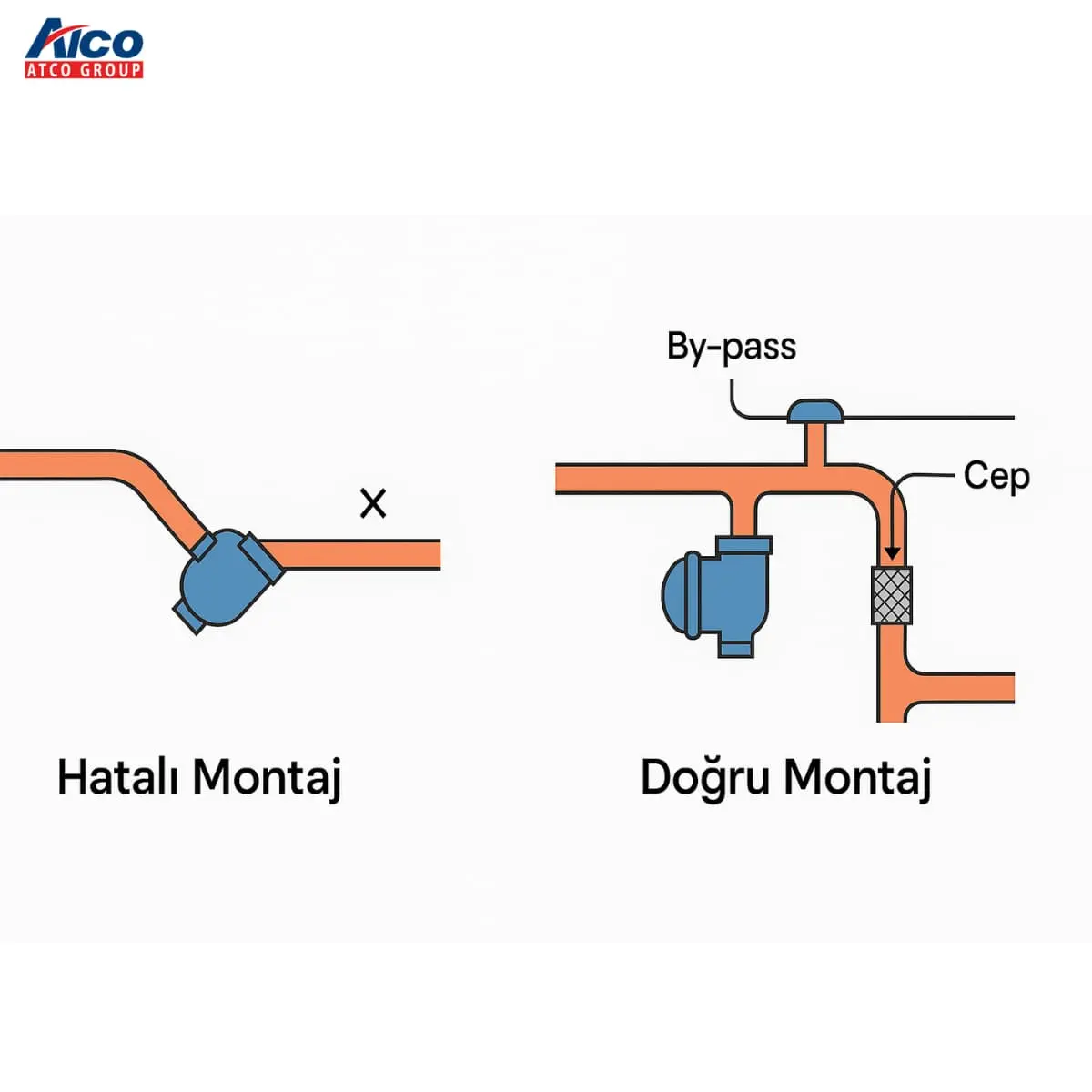

Montaj Noktası ve Hat Dizaynı
Kondenstopun tipi ve kapasitesi ne kadar doğru olursa olsun, yanlış montajlanan bir kondenstop sahada beklenen performansı vermez. Bu nedenle seçim kriterlerinin ayrılmaz bir parçası da montaj noktası ve hat geometrisidir. Kondenstop, kondensin doğal olarak birikme eğiliminde olduğu en düşük noktalara yerleştirilmelidir. Aksi halde kondens başka ceplerde toplanır, hatta su birikintileri oluşur ve su darbesi riski artar.
İyi tasarlanmış bir buhar hattında, kondenstop öncesinde küçük bir drenaj cebi (steam trap pocket) bulunur. Bu cep, dikey aşağıya inen kısa bir boru parçası ve altındaki kondenstoptan oluşur. Buhar ana hatta hızla ilerlerken kondens, yerçekimiyle bu cebe düşer ve kondenstop tarafından tahliye edilir. Bu sayede ana hattın içi kuru kalır. Aynı mantık, ısıtma ekipmanlarının en alt noktalarında da uygulanmalıdır: Kondensin doğal akış yönü, kondenstopa doğru olmalıdır; ters eğimli hatlar ve yükselerek giden borular kondensin birikmesine neden olur.
Montaj noktasında dikkat edilmesi gereken diğer unsurlar:
Pislik tutucu kullanımı: Hattaki pas, tortu ve kirlilikler doğrudan kondenstop gövdesine girerse, orifis tıkanır veya iç mekanizma zarar görür. Bu yüzden kondenstop öncesine mutlaka uygun mesh değerinde bir strainer yerleştirilmelidir.
.
Doğru yön ve pozisyon: Bazı kondenstoplar sadece yatay, bazıları dikey, bazıları ise her iki pozisyonda çalışacak şekilde tasarlanmıştır. Gövde üzerindeki akış oku ve montaj talimatı mutlaka dikkate alınmalıdır.
By-pass vanası: Bakım sırasında hattı tamamen durdurmamak için kondenstopun yanına bir by-pass hattı eklenebilir; fakat bu vana kesinlikle normal işletmede kapalı kalmalıdır. Sürekli açık bırakılan by-pass, tüm enerji tasarrufunu boşa çıkarır.
Kaldırma ve erişim alanı: Bakım ekiplerinin rahatça ulaşabileceği yüksekliğe ve konuma monte etmek, ileride kontrol ve değişim işlemlerini büyük ölçüde kolaylaştırır.
Kondenstop, buhar hattında oluşan kondensi ve havayı otomatik olarak tahliye eden; buharın ise hatta kalmasını sağlayan bir kontrol elemanıdır.
Isı transfer verimini artırır, buhar kayıplarını önler, su darbesini azaltır ve sistemi daha güvenli hale getirir.
Termostatik, mekanik (şamandıralı) ve termodinamik (disk tip) olmak üzere üç ana kategori bulunur.
Sürekli buhar tahliyesi, tıkırtı sesleri, hat üzerinde sıcak-soğuk dengesizliği ve proses sıcaklığında düşüş arıza göstergeleridir.
Evet. Verimli bir kondenstop, buhar kayıplarını önleyerek %10–20 arası enerji tasarrufu sağlar.
Aşırı kirlenme, aşınmış orifis, yanlış seçim veya hatalı montaj buhar kaçırmanın temel sebepleridir.
Ortalama 3–5 yıl sorunsuz çalışır; ancak kirlilik, basınç ve bakım aralıkları bu süreyi etkiler.
Termal kamera, ultrasonik test cihazı veya sıcaklık ölçümüyle kondenstopun doğru çalışıp çalışmadığı kontrol edilir.
Ana hatlarda disk tip, ısı eşanjörlerinde şamandıralı veya termostatik, dış saha hatlarında disk tip önerilir.
İzolasyon, ısı izleme kabloları ve doğru eğimli hat tasarımı donma riskini azaltır.
Pislik tutucu eksikliği, pas ve tortu birikimi kondenstopun tıkanmasına yol açar.
Kondens yükü, giriş-çıkış basıncı ve emniyet katsayısı dikkate alınarak üretici tablo değerlerinden seçilir.
Buhar kaçakları, kondens birikmesi, düşük ısı transferi ve artan enerji maliyetleri gibi ciddi problemler oluşur.
Yılda en az 1 kez kontrol, 3–4 yılda bir performans testi önerilir.
Evet. Yanlış kondenstop, yıllık enerji faturasında %20’ye varan kayıplara neden olabilir.
