Pnömatik aktüatör basınçlı havadaki potansiyel enerjiyi dönme ya da doğrusal harekete çeviren tahrik elemanıdır. Gövde içinde bir piston ve bu pistonu şaft ile birleştiren mekanik aktarım bulunur. Çeyrek turlu tipte pistonun doğrusal hareketi kremayer ve pinyon aracılığıyla milde torka dönüşür. Çift etkili tipte her iki yönde hava basıncı uygulanır ve hareket her iki yönde pozitif kontrolle sağlanır. Yay geri dönüşlü tipte tek yönde hava ile enerji depolanır ve enerji kesildiğinde yay devreye girer. Bu sayede vana seçilen emniyet konumuna gider. Güç dönüşümünde verimi üç etken belirler. Hava kalitesi, contaların sürtünmesi ve aktarım dişlisinin yüzey kalitesi. İyi bir güç dönüşümü için besleme hattında yeterli debi, doğru regülasyon ve hızlı boşaltma şarttır. Bu bölümde amacım sadece bileşenleri saymak değildir. Mühendislik bakış açısıyla hangi tercihin hangi riski azalttığını anlatmaktır. Örnek olarak atölyede yapılan ilk yanlış seçim çoğu zaman gereğinden büyük gövde olur. Büyük gövde torku artırır gibi görünür ancak hat içindeki basınç düşümünü yükseltir ve çevrim süresini uzatır. Doğru çözüm önce vana torkunu gerçek koşullarda belirlemek ve ardından güvenlik katsayısını ölçülü tutmaktır.

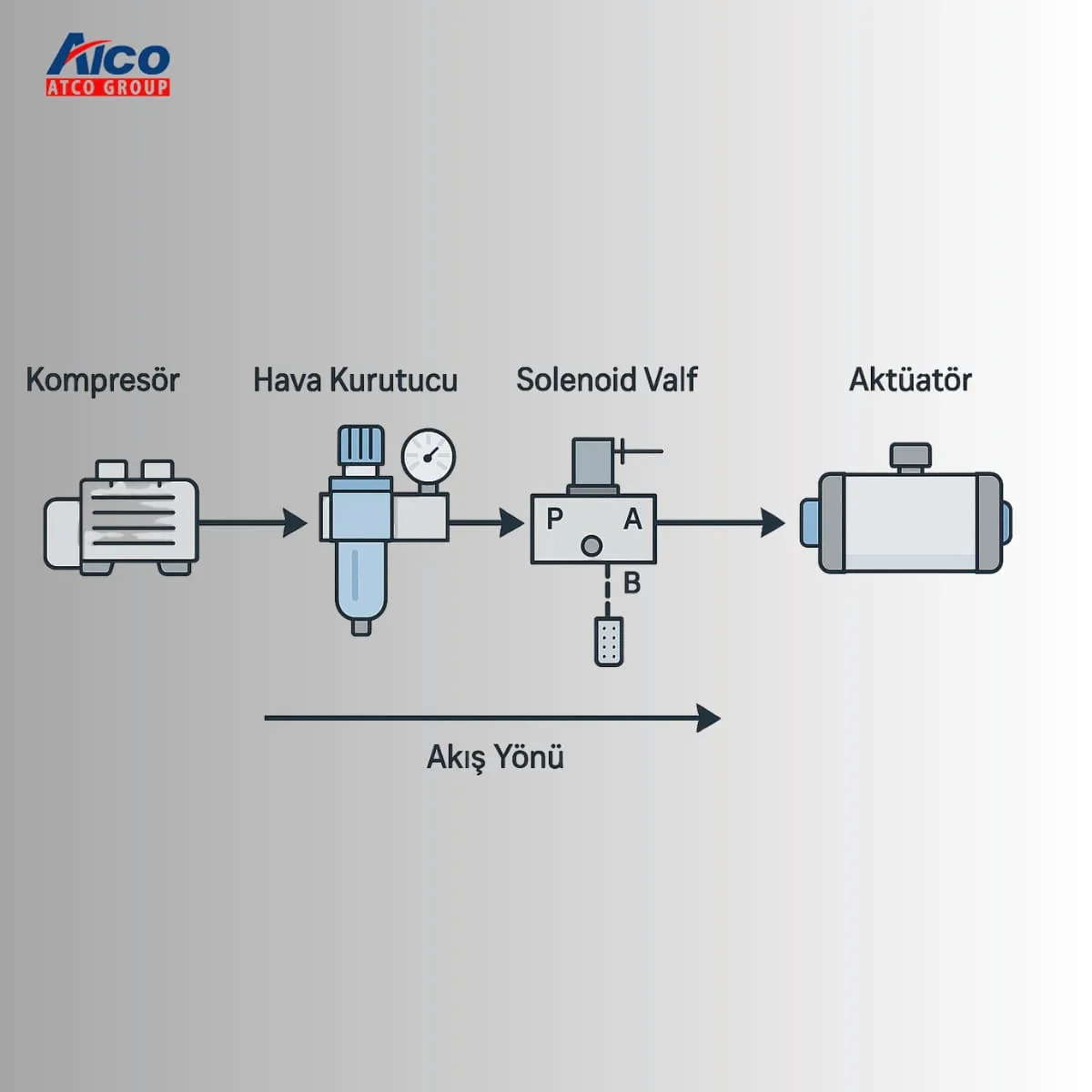

Hava beslemesi ve regülasyon
Çalışma prensibinin temel basamağı doğru hava beslemesidir. Hava basıncı tipik olarak altı bar ile sekiz bar aralığında tasarlanır. Ancak hat sonundaki gerçek basınç çoğu zaman regülatöre ve boru çapına bağlı olarak daha düşük çıkar. Bu düşüş tork üretimini ve çevrim süresini doğrudan etkiler. Bu yüzden aktüatör öncesinde filtre regülatör yağlayıcı ya da yağsız kullanım senaryosunda filtre regülatör bloğu kullanılır. Yağlayıcı tercih edilecekse vana üreticisinin contalarla uyumlu yağ tavsiyesi dikkate alınmalıdır. Yanlış yağ tipi elastomerleri şişirir ve sürtünme artar. Regülasyon tarafında iki kritik detay vardır. Birincisi solenoid valfin kv değeri. Valf dar seçilirse piston boş hacmi yavaş dolar ve açma kapama süreleri uzar. İkincisi egzoz hatlarının serbest atımı. Susturucular gürültüyü azaltır ancak aşırı kısıtlayıcı bir susturucu egzoz hızını keser. Hava kalitesinde su ve partikül uzaklaştırma zorunludur. Su yoğuşması kış koşullarında donma riski doğurur. Filtre seçiminde mikron seviyesi ve debi kapasitesi birlikte değerlendirilmelidir. Basınç düşümü sadece regülatörle değil bağlantı elemanları ve hortum kıvrımları ile de artar. Proje çiziminde her dirseğin ilave eşdeğer uzunluk oluşturduğu unutulmamalıdır.

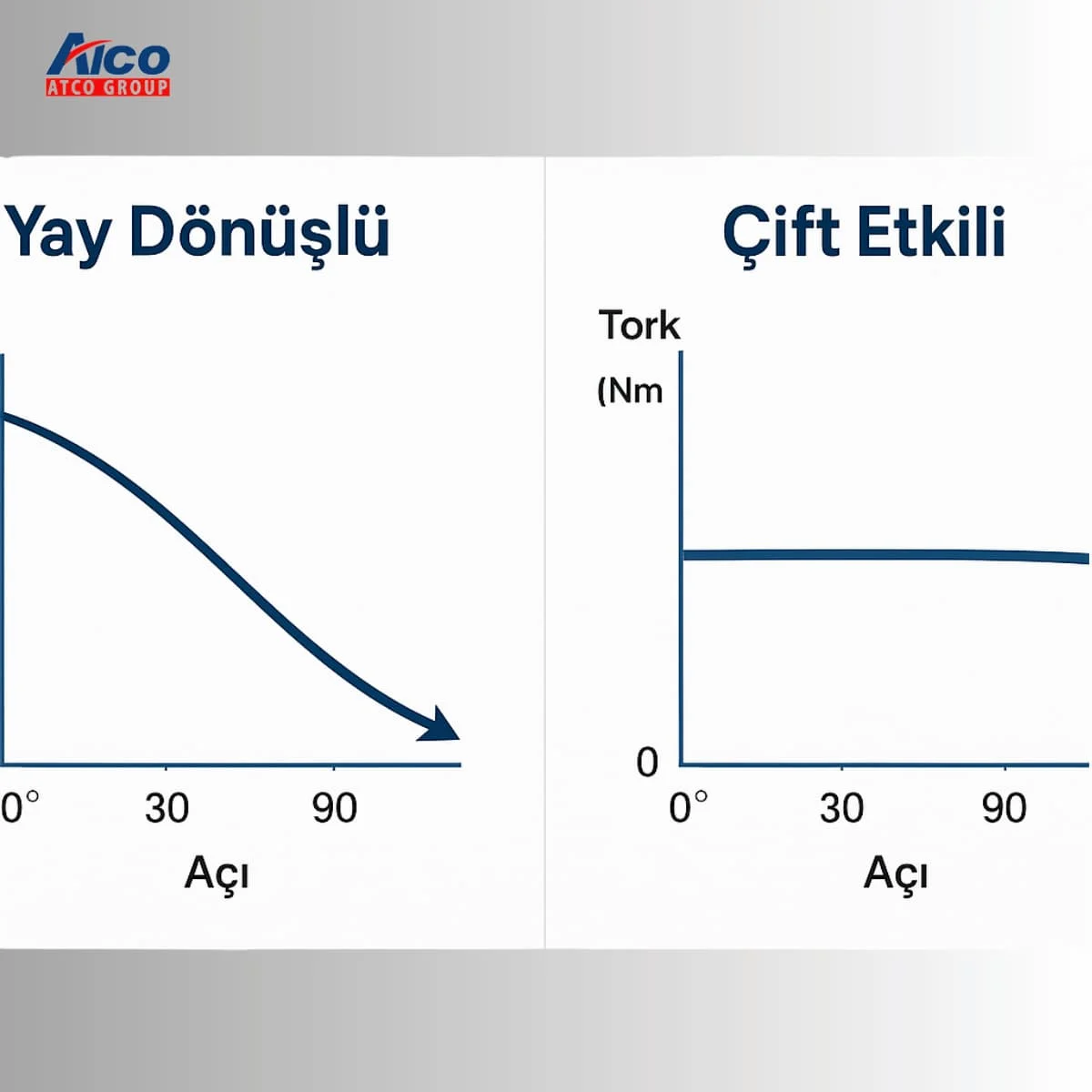

Yay Dönüş Mekanizması Ve Çift Etkili Çalışma
Yay dönüşlü yapı emniyet felsefesinin kalbidir. Enerji kesildiğinde sistemin güvenli konumu ne olmalıdır sorusu önce cevaplanır. Su arıtma hattında açık güvenli olabilirken yakıt hattında kapalı güvenli tercih edilir. Yay dönüşlü yapı bir yönde basınçlı hava ile yayı sıkıştırır ve vana hedef konuma gider. Hava kesildiğinde ya da acil stop devreye girdiğinde yay depoladığı enerjiyi serbest bırakır ve şaftı emniyet konumuna taşır. Çift etkili yapı ise her iki yönde basınç kullanır. Bu sayede yay yükü yoktur ve aynı gövde boyunda daha yüksek net tork elde edilir. Fakat enerji kesilince konum sabit kalmayabilir. Bu yüzden dış devrede yaylı havayla tutma ya da akümülatörlü çözümler gerekebilir. Seçim yapılırken sadece katalog torku değil çevrim süresi, hava tüketimi ve bakım periyodu birlikte değerlendirilmelidir. Yay paketinin sayısı arttıkça başlangıç torku yükselir ve son tork düşebilir. Bu eğriyi vana karakteristiği ile örtüştürmek gerekir. Aksi durumda ilk harekette sürtünmeyi yener fakat sonlara doğru istenen torku koruyamaz. Doğru çözüm vana shut off torkunu dinamik sürtünmeyi ve diferansiyel basıncı gerçekçi kabul ederek güvenlik katsayısını ölçülü tutmaktır.
Tork Üretimi Ve Mekanik Kayıplar
Tork hesaplaması yapılırken hedef sadece nominal değer değildir. Gerçek saha şartlarında vana üzerinde değişken sürtünme ve diferansiyel basınç bulunur. Kremayer pinyon yapıda tork eğrisi girişte ve çıkışta farklılık gösterebilir. Bazı gövdelerde simetrik tork için çift piston karşılıklı itme düzeni kullanılır. Bu çözüm ortalama torku yükseltir ve mekanik dengeyi iyileştirir. Kayıpların en büyük kaynakları contalar, yataklar ve dişli yüzeyleridir. Contalar için doğru malzeme seçimi sıcaklık ve kimyasal uyum ile belirlenir. Yanlış malzeme seçiminde düşük sıcaklıkta sertleşme artar ve ilk hareket torku kabul edilemez seviyeye çıkabilir. Dişli tarafında yüzey pürüzlülüğü ve yağlama kalitesi kritik rol oynar. Yağlama ömrü dolduğunda histerezis artar ve pozisyoner ile birlikte çalışılıyorsa ölü bant genişler. Bu durum kontrol hassasiyetini bozar ve enerji tüketimini artırır. Çevrim süresi sadece solenoid ve basınç ile açıklanamaz. Piston alanı, strok boyu ve egzoz hattı direnci de belirleyicidir. Hızlı çevrim isteniyorsa hortum çapı yükseltilmeli ve valf kv değeri artırılmalıdır. Fakat aşırı hız vuruntu üretir ve vana seddesine zarar verebilir. Bu nedenle sönümleme amaçlı debi ayarlı susturucular ya da hız kontrol röleleri tercih edilir.
Valf türlerine göre tahrik ve hareket karakteristikleri
Valfin türü ile aktüatörün çalışma biçimi birbirini doğrudan etkiler. Aynı gövde ve aynı besleme basıncı altında bile kelebek, küresel ve doğrusal vanalar farklı tork veya itme kuvveti ister. Bu yüzden önce akış karakteristiğini, sonra kapama sınıfını ve son olarak çevrim süresini netleştirmek gerekir. Yalnız katalog verisine bakarak aktüatör seçimi yapılırsa çevrim süresi uzar, kapama güvenliği bozulur ve pozisyonerle birlikte ölü bant artar. Burada hedefim tipik sahadaki hataları azaltmak. Kelebekte dinamik tork tepe noktası orta açılarda gelir. Küreselde ise yatak ve sızdırmazlık yüzeyinin sürtünmesi belirleyicidir. Doğrusal glob tipte tork yerine itme kuvveti konuşulur ve pozisyoner neredeyse zorunludur.

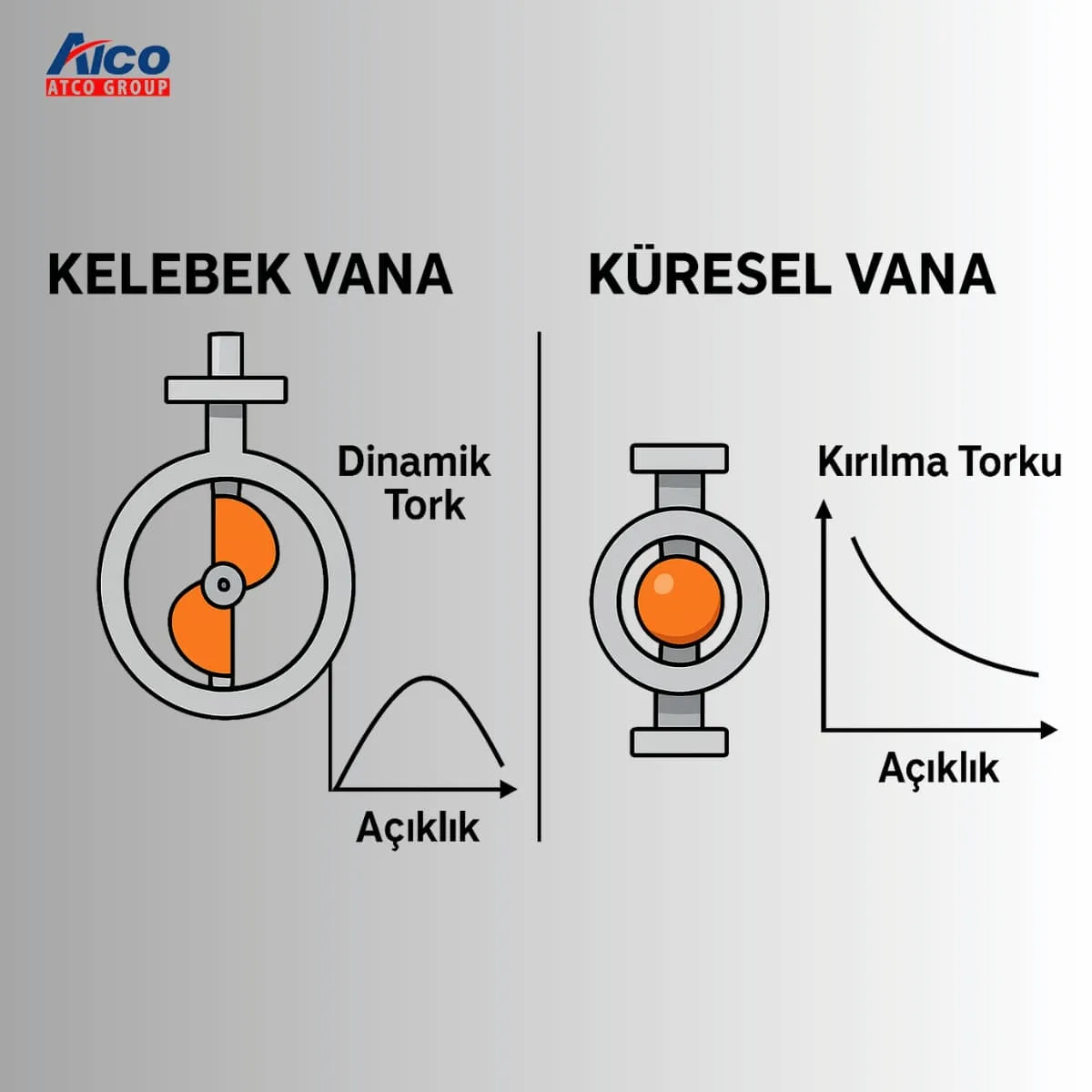

Çeyrek turlu kelebek ve küresel vana
Kelebek ve küresel vana çeyrek turla çalışır ancak tork talebi aynı değildir. Kelebekte akış diski boru hattının ortasında kaldığı için akış kuvvetleri açıya bağlı olarak yön değiştirir. Otuz ile yetmiş derece aralığında dinamik tork yükselir, doksan dereceye yakın bölgede tekrar düşer. Bu nedenle kelebek için aktüatör boyutlandırırken kırılma torku, dinamik tork ve oturma torku ayrı ayrı kontrol edilmelidir. Disk kaplaması, yatak malzemesi ve basınç sınıfı değiştikçe eğri kayar. Küresel vanada ise sızdırmazlık halkası ile küre arasındaki sürtünme belirleyicidir. İlk hareket torku yüksek olabilir fakat açı ilerledikçe düşer. V port kesimli küresel vana daha iyi modülasyon sağlar ve eşit yüzdeye yakın bir karakter verir. Yanlış uygulama çoğu kez gereğinden büyük aktüatörle çözülmeye çalışılır. Bu yaklaşım hava tüketimini ve çevrim süresini gereksiz yükseltir. Doğru yaklaşım shut off torkunu gerçek basınç farkı ile test etmek, güvenlik katsayısını ölçülü tutmak ve egzoz hattını boğmayan bir solenoid seçmektir. Kelebekte yüksek hız ve düşük viskozite akışlarda kaviteleşme ve kapama yüzeyinde aşınma riski göz önüne alınmalıdır. Küreselde yüksek sıcaklıklarda sızdırmazlık halkasının malzemesi ile şaft yataklarının genleşmesi incelenmelidir.
Doğrusal hareketli vana ve pozisyoner gereksinimi
Glob tip kontrol vanasında aktüatör tork değil itme kuvveti üretir. Diyafram veya piston tipi doğrusal aktüatör, yay kuvveti ile dengelenen bir kuvvet alanı yaratır. Paket keçeler, kılavuz yüzeyler ve sedde geometrisi sürtünmeyi belirler. Sürtünme değişkendir ve bu nedenle açık çevrimde hassasiyet düşer. Bu yüzden doğrusal vanada pozisyoner neredeyse zorunludur. Pozisyoner, giriş sinyalini algılar ve gövde içindeki geri besleme kolundan gelen konumla karşılaştırır. Hata büyüdüğünde egzoz ve besleme yollarını orantılı şekilde açarak itme kuvvetini ayarlar. Doğru ayarlanmış bir pozisyoner histerezisi küçültür, ölü bandı daraltır ve çevrim içindeki dalgalanmayı azaltır. Dikkat edilmesi gereken kritik noktalar vardır. Yay aralığı ve tezgah ayarı doğru seçilmezse tam oturma ya da tam açılma garanti edilemez. Hava besleme kapasitesi düşükse uzun strokta hız düşer. Geri besleme mekanizmasında boşluk varsa titreşimle birlikte avlanma davranışı oluşur. Çevre koşulları sertse IP66 ve NEMA 4X eşleniği bir muhafaza tercih edilmelidir. Saha sinyali 4-20 mA ise NAMUR NE43 limitleri ile arıza durumu net ayrıştırılmalıdır. Yüksek sıcaklık ve buhar uygulamalarında keçe malzemesi ve kılavuz geometrisi yeniden gözden geçirilmelidir. Sonuçta doğrusal vana için aktüatör ve pozisyoner ikilisi bir bütündür ve birlikte seçilmelidir
Eşit yüzdesel ile lineer karakteristik etkileşimi
Akış karakteristiği iki farklı anlama gelir. Doğal karakteristik üreticinin trim tasarımı ile verdiği eğridir. Kurulu karakteristik ise gerçek hat üzerinde pompa eğrisi ve basınç kayıpları ile birlikte ortaya çıkar. Eşit yüzdesel karakteristikte düşük açıklıklarda küçük adımlarla büyük göreli debi değişimleri elde edilir. Bu sayede proses düşük yükte daha hassas kontrol edilir. Açıklık büyüdükçe artış hızı düşer ve eğri üst düzeyde yataylaşır. Lineer karakteristikte ise açıklık ile debi arasındaki ilişki neredeyse doğrusal ilerler. Bu tercih hızlı cevap isteyen ve yük dalgalanması düşük hatlarda işe yarar. Yanlış eşleşme yaygındır. Eşit yüzdesel gereken yerde lineer kullanılırsa düşük açıklıkta çözünürlük kaybolur. Lineer gereken yerde eşit yüzdesel kullanılırsa üst açıklıklarda vana gereğinden fazla açılır ve pompa eğrisi ile olan kesişim noktası istenmeyen bir çalışma noktasına kayar. V port küresel vanalar eşit yüzdesel karaktere yaklaşır ve modülasyon kalitesini artırır. Kelebek vanalar ise tesisin basınç dağılımına bağlı olarak kurulu karakterde farklı davranabilir. Kontrol döngüsünde pozisyoner ayarları ve histerezis bu eğrilerin sahadaki etkisini kuvvetle değiştirir. Doğru seçim için önce kurulu karakteristik hedefi belirlenmeli, ardından tork veya kuvvet hesabı bu hedefe göre yapılmalıdır. Yüksek diferansiyel basınçta kavitasyon ve gürültü riski kontrol edilmelidir
Aktüatör Sistemlerinde Predictive Bakım
Erken uyarı, çevrim süresi ve histerezis verileriyle arızayı olmadan yakalayın. Hava kalitesi ve tork trendlerini tek panelde izleyin.
Rehberi aç →Kontrol kumandası ve röle mantığı
Pnomatik aktüatörün davranışını asıl belirleyen şey yalnızca tork kapasitesi değildir. Saha kumandası, solenoid mimarisi, hızlı egzoz ve kısıcılar ile kurulan röle mantığı gerçek çevrim performansını belirler. Doğru tasarımda iki hedef birlikte gözetilir. Birincisi güvenli ve öngörülebilir hareket, ikincisi tutarlı çevrim süresi. Hataların büyük bölümü dar kv değerli solenoid seçimi, susturucu ile aşırı boğma, ince hortum ve karmaşık hortum güzergahı nedeniyle ortaya çıkar. Hız ihtiyacı artınca yalnızca besleme tarafını büyütmek yetmez. Egzoz tarafının da serbest atımla tasarlanması gerekir. Hız kontrolünü egzoz hattında ayarlamak genelde daha kararlı sonuç verir. NAMUR arayüzlü solenoidler saha servisinde hız kazandırır ve hatalı montaj riskini azaltır. Bobin beslemesi için doğru gerilim seçimi ve sargı sınıfı önemlidir. Yüksek çevre sıcaklığı olan hatlarda bobin ısınması hızla artar ve ömür kısalır. Bu yüzden dayanım sınıfı yüksek bobin ve doğru kablo kesiti şarttır. Akış yönleri karıştırıldığında piston boş hacmi dolmaz ve aktüatör hedefe ulaşamaz. Hızlı egzoz valfi, pozisyoner kullanılan sistemlerde ölü banda yol açmayacak şekilde yerleştirilmeli ve kısıcı ile birlikte ayarlanmalıdır. Tüm bu adımların üzerine bir de kumanda mantığı kurulur. Acil duruş emirleri enerji zincirinin en başında yer almalı ve geri bildirimler kontrolöre net kodlarla dönmelidir.

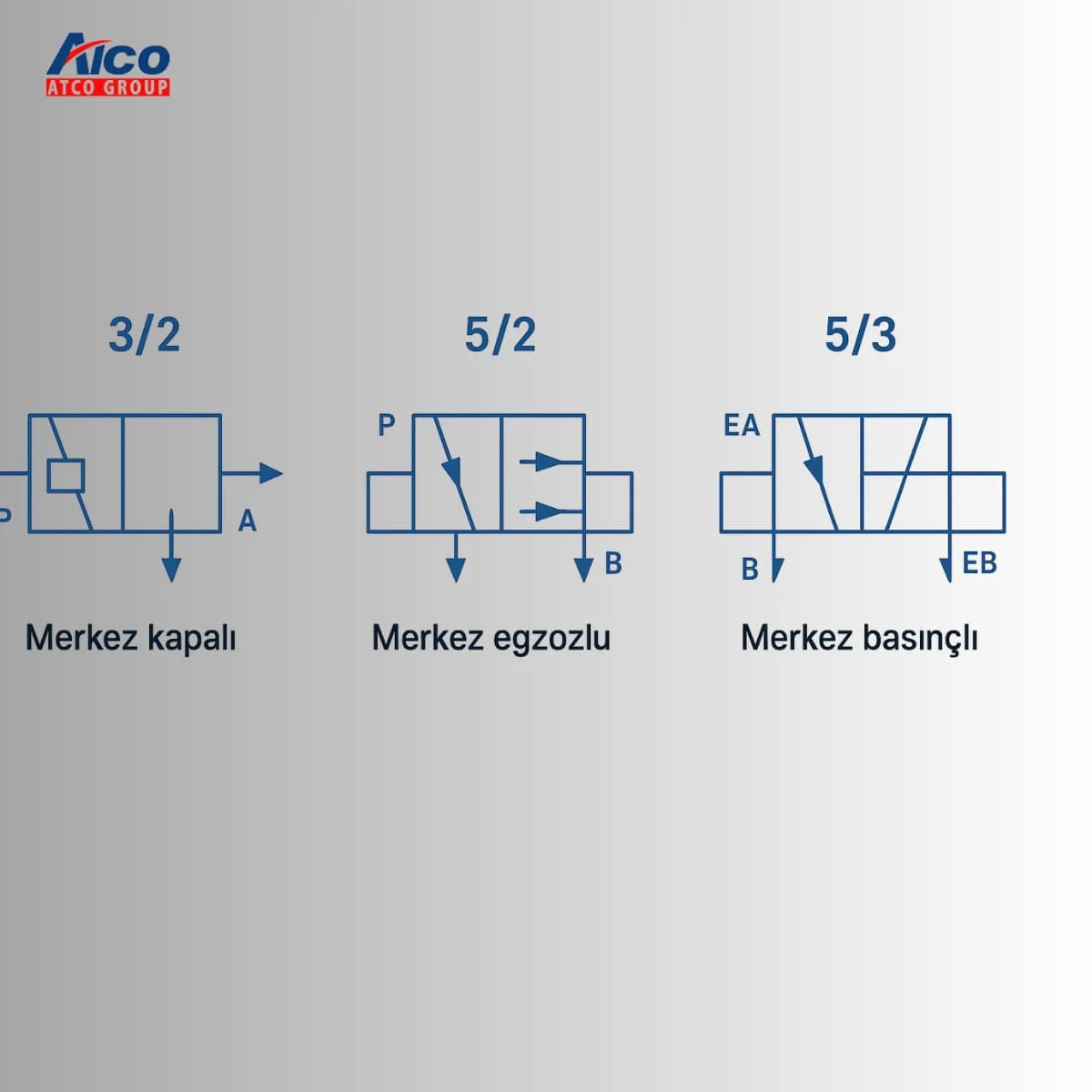

Solenoid valf konfigürasyonları 3 2 5 2 5 3
Solenoid seçimi önce devre mantığı ile başlar. Üç iki tipinde tek bobin ile basınç ve egzoz arasında yol değiştirilir. Yay dönüşlü aktüatörlerde çoğu basit aç kapa uygulaması için yeterlidir. Beş iki tipinde çift bobin kullanılır ve valf iki kararlı konumda kalabilir. Çift etkili aktüatörlerde hem açma hem kapama yönünde pozitif kontrol sağlar. Beş üç tipinde merkez konum vardır. Merkez kapalı seçeneğinde her iki hat izole edilir ve aktüatör olduğu yerde tutulur. Merkez egzozlu seçeneğinde her iki hat egzoza bağlanır ve aktüatör iç basınçtan arınır. Merkez basınçlı seçeneğinde her iki hat beslemeye bağlanır ve hareket kısıtlanır. Hangi merkez tipinin seçileceği proses riskine göre belirlenir. Hız konusunda yalnızca bobin sayısı belirleyici değildir. İç yapıdaki orifis çapı ve kv değeri çevrimi belirgin biçimde değiştirir. Uygulamada sık yapılan hata susturucuyu seçerken gürültüyü düşürmek için aşırı kısıtlayıcı bir model kullanmaktır. Bu tercih egzoz hızını keser ve çevrim süresi uzar. Hortum çapını ve bağlantı rakorlarını solenoidin gerçek geçişine uygun seçmek gerekir. Bobin gerilimi genellikle yirmi dört volt doğru akım ya da iki yüz otuz volt alternatif akım olur. Kutuplama ve arıza modu kontrol panosunda net etiketlenmelidir. Islak ve tozlu sahalarda IP66 eşdeğeri koruma ve NEMA 4X seviyesinde muhafaza tercih edilmelidir. Zone bir ve iki sınıflı alanlarda ex d ya da ex i çözümlerinden biri seçilmelidir.
Hava kalitesi ve bakım döngüsü
Pnomatik sistemde hava bir akışkan olmanın ötesinde bir bileşendir. Kalitesi düşerse aktüatörün ilk hareket torku yükselir, histerezis artar ve çevrim değişken hale gelir. Yağ, su ve partikül yükü contalarda şişme, çatlama ve daha yüksek sürtünmeye yol açar. Doğru çözüm bir kurutucu, ardından uygun mikron seviyesinde filtre ve basınç regülasyonu olan bir bloktan geçer. Basınç çiğ noktası saha ortamının en düşük sıcaklığından en az on derece daha düşük tutulmalıdır. Koalesan filtre yağ sisi için şarttır. Filtreler doygunluğa ulaştığında basınç düşümü hızla artar. Bu nedenle basınç farkı göstergeli modeller servis planına somut veri sağlar. Yağlama tercih edilecekse üretici ile uyumlu yağ kullanılmalı ve debi sabitlenmelidir. Düzensiz yağlama contaların kimyasal dengesini bozar. Bakım döngüsü yalnızca saat bazlı bir periyottan ibaret olmamalıdır. Çevrim süresi, egzoz gürültüsü, hava tüketimi ve kaçak testi gibi göstergelerle koşula bağlı bir model kurulmalıdır. Kaçak testinde basınç düşümünü sekiz ila on saniye aralığında izleyip değerleri kayıt altına almak sahada en hızlı teşhis yoludur. Hava kalitesine dair günlük kısa kontrol listesi operatöre zaman kazandırır. Hatalı bakım genellikle susturucunun tıkanmış olmasına rağmen değiştirilmemesi ve kurutucunun servis zamanının kaçırılması ile başlar.
Emniyet ve fail safe stratejileri
Emniyet tasarımı bir cümle ile özetlenebilir. Enerji kesildiğinde sistem nasıl davranacak sorusu en başta cevaplanır. Üç temel strateji vardır. Emniyette kapalı, emniyette açık ve mevcut konumu koru. Yay dönüşlü aktüatörler doğal bir fail safe davranışı sağlar. Enerji kaybında yay depoladığı enerjiyi serbest bırakır ve vana belirlenen konuma gider. Çift etkili yapıda doğal fail safe yoktur. Bu durumda dış devre ile güvenli davranış üretilir. Hızlı egzoz valfi ve akümülatör birlikte kullanılarak enerji kesilse bile bir kez daha güvenli yöne hareket komutu verilebilir. Kritik hatlarda çift bobinli solenoid ile yedekli kumanda uygulanır. Bir bobin arızalansa dahi diğeri komutu yerine getirir. Emniyet bütünlüğü hedefi olarak verilen SIL seviyesi gerçek bir sorumluluktur. Test periyotları ve ispat testleri kayda geçmelidir. Acil duruş devresi normal kumanda zincirinden fiziksel olarak ayrılmalıdır. Valf konumu algısı iki farklı teknoloji ile alınır. Mekanik mikroşalter ve endüktif sensör birlikte kullanıldığında tek tip arızaya karşı dayanım artar. Kablolama tarafında röle kontağı ile yalnızca bir sinyale güvenmemek gerekir. Çift kanallı geri bildirim ve hata kodu iletimi kontrolöre daha net bilgi sağlar. Saha panosunda lockout ve etiketleme prosedürü uygulanmadan servis yapılmamalıdır.
Switch Kutusu Seçimi 7 Kritik Faktör
Saha şartlarında doğru switch kutusu seçimi yalnızca IP sınıfı değildir. Sensör teknolojisi, kubbe gösterge okuma açısı, rakor standardı, Ex uygunluğu ve bakım erişimi gibi başlıklar toplam sahip olma maliyetini belirler. Aşağıdaki özet, hızlı karar kartınızdır.
Pozisyoner ile kapalı çevrim kontrol
Kapalı çevrim kontrol, aktüatör ile vana arasındaki mekanik belirsizlikleri ölçüp anında telafi eden bir yaklaşımdır. Pozisyoner giriş sinyalini referans kabul eder, şaft konumunu geri bildirir ve iki bilgi arasındaki hatayı sürekli azaltır. Amaç yalnızca hedef açıyı tutturmak değildir. Aynı zamanda histerezisi küçültmek, ölü bant etkisini azaltmak ve çevrim içi dalgalanmayı bastırmaktır. Sahada görülen en yaygın sorun konum geri besleme boşlukları ve hat içi basınç salınımlarıdır. Bu hatalar kontrol valfinde avlanma davranışına, proses tarafında dalgalı debi ya da basınç salınımına dönüşür. İyi ayarlı bir pozisyoner bu döngüyü kararlı tutar. Sinyal işleme sürecinde filtreler kullanılır ve her filtrenin bir bedeli vardır. Aşırı filtreleme tepkiyi yavaşlatır, yetersiz filtreleme gürültüyü artırır. Doğru çözüm prosesin dinamiklerine göre oransal, integral ve türev benzeri temel ayarların dengelenmesidir. Dijital pozisyonerler ek olarak sürtünme haritası çıkarır, valf profili uygular ve hataya sebep olan bölgeleri düzeltir. Bu bölümün mesajı nettir. Pozisyoner yalnızca bir aksesuar değil, kontrol kalitesini belirleyen çekirdek bileşendir.
Analog ve dijital sinyal akışı
Saha ile kontrolör arasındaki haberleşme iki ana kanala ayrılır. Birinci kanal analog akım döngüsüdür. Dört ila yirmi miliamper aralığı gürültüye dayanıklıdır ve uzun kablolarda güvenilir iletim sağlar. Döngüde gerilim düşümü ve besleme bütçesi önceden hesaplanmalıdır. Aksi halde pozisyoner tam strokta doygunluğa girer ve komut ile konum ayrışır. İkinci kanal dijital haberleşmedir. Hart üstüne bindirilmiş analog döngü, fieldbus temelli ağlar ve endüstriyel ethernet çözümleri bu başlık altındadır. Dijital kanalda yalnızca set değeri gitmez. Tanılama, çevrim süresi, hava tüketimi ve arıza kodları aynı hat üzerinden döner. Bu sayede bakım ekibi tek noktadan durum görür ve koşula bağlı bakım planı oluşturur. Sinyal topolojisi tasarlanırken izolasyon, topraklama ve ekranlama kurallarına özen gösterilmelidir. Yan yana ilerleyen güç kabloları ile sinyal kabloları elektromanyetik girişime sebep olur. Çözüm ayırma, kablo tavalarında mesafe ve doğru ekran sonlandırmasıdır. Dijital pozisyonerler ayrıca valf karakteristiği yazılımını uygular. Eşit yüzdesel ve lineer profil seçimi ile saha eğrisi düzeltilir. Doğru seçilmemiş profil düşük açıklıklarda kontrol hassasiyetini kaybettirir ve operatöre sürekli düzeltme yaptırır

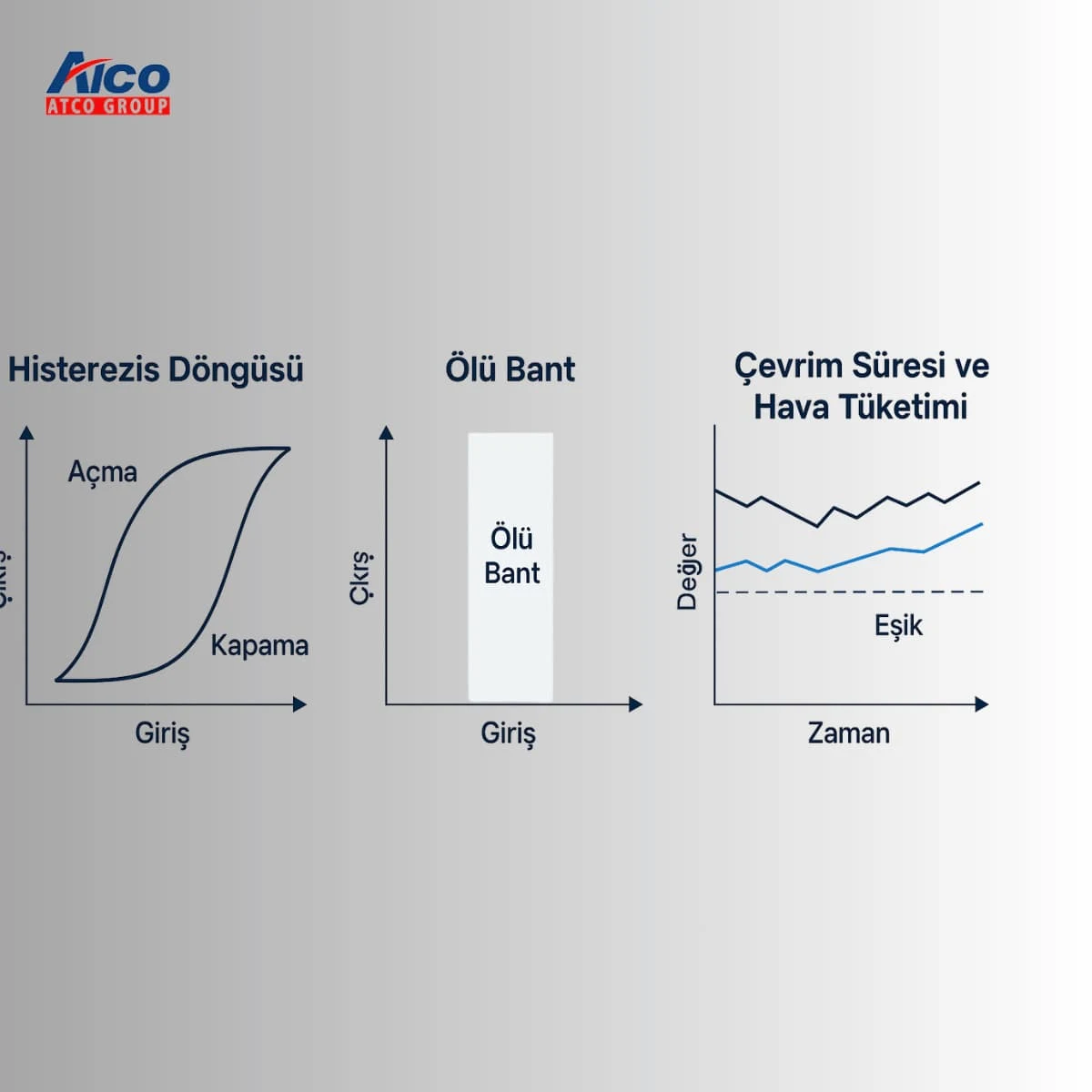

Histerezis sürtünme ölü bant azaltma
Histerezis, aynı giriş değeri için açma ve kapama yönlerinde farklı konumlar oluşmasıdır. Kaynağı sürtünme, esneme ve dişli boşluklarıdır. Ölü bant ise girişte küçük değişimlere cevap veremeyen alanı ifade eder. Bu iki etki birlikte kontrol çözünürlüğünü düşürür, enerji tüketimini artırır ve proses kalitesini bozar. Azaltmanın ilk adımı mekanik tarafa odaklanmaktır. Kremayer pinyon temas yüzeylerinin pürüzlülüğü, yatak toleransları ve keçe malzemesi doğru seviyede olmalıdır. Şaft sızdırmazlık elemanları gereğinden sert seçilirse ilk hareket torku kabul edilemez ölçüde artar. İkinci adım hava devresidir. Solenoid kv değeri ve egzoz hattı kısıtları piston odacıklarında asimetrik basınçlar doğurur. Çözüm özgül geçişi yüksek valf, kısa ve geniş hortum ve doğru konumlandırılmış hızlı egzozdur. Üçüncü adım pozisyoner ayarlarıdır. Oransal kazanç yetersizse atalet baskın hale gelir ve hedef tutturulamaz. Aşırı yüksekse avlanma başlar. En iyi sonuç için başlangıç kazancını orta düzeyde seçin, ardından integral etkisi ile kalıcı hatayı sıfıra yaklaştırın. Darbe yerine modülasyon istendiğinde çıkış filtrelerini düşük gecikmeye ayarlayın. Son adım veri ile teyittir. Çevrim süresi, hedefe varma hatası ve hava tüketimi trendleri kaydedilmelidir. Bu metrikler artış eğilimi gösterdiğinde mekanik sürtünme ve histerezis yükseliyor demektir.
Standartlar montaj ve entegrasyon
Doğru standardı bilmeden yapılan montaj her şeyi kırılgan hale getirir. Flanş yüzeyi, şaft profili, solenoid arayüzü, rakor standardı ve kablo geçişleri aynı teknik dilde buluşmuyorsa aktüatör en iyi katalog değerlerine sahip olsa bile sahada tutarsız çalışır. Burada hedefim yalnızca norm isimleri sıralamak değil. Mühendislik açısından sahada gerçekten fark oluşturan ayrıntıları tek tek yerine koymak. İlk kural doğrudan montajı tercih etmektir. Araya gereksiz adaptör veya köprü sokulduğunda yük yolu uzar ve esneme artar. İkinci kural yüzeylerin paralelliğini kontrol etmektir. Flanş ve vana üst yüzeyi birbiriyle tam paralel değilse şaftta eksenel yük birikir ve yataklar erken yorulur. Üçüncü kural bağlantı elemanlarının malzeme uyumudur. Karbon çelik gövdeye paslanmaz cıvata seçildiğinde galvanik korozyonla kilitlenme riski doğar. Dördüncü kural sızdırmazlık elemanlarının standarda göre seçilmesidir. NPT konik diş ile M serisi paralel dişi aynı rakorla zorlamak kaçak ve çatlama üretir. Son kural saha erişimidir. Limit ayarına ve manuel kola erişim engelleniyorsa bakım süresi ikiye katlanır. Aşağıdaki alt bölümlerde ISO beş iki bir bir flanş arayüzünü, NAMUR VDI VDE üç sekiz kırk beş solenoid ve aksesuar arayüzünü ve saha entegrasyonu ayrıntılarını derinleştiriyorum

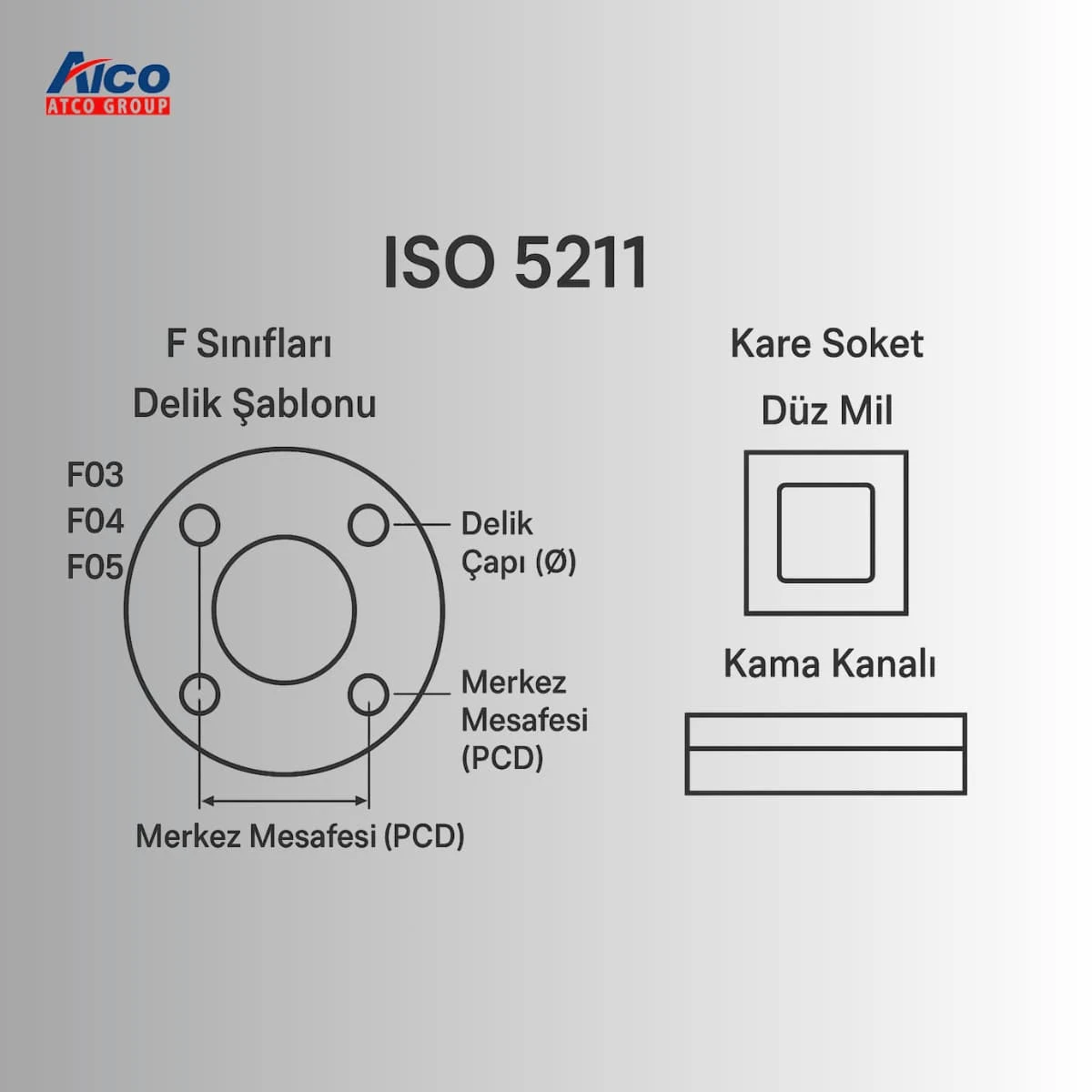

ISO beş iki bir bir flanş ve şaft uyumu
ISO beş iki bir bir standardı aktüatör ile vana arasındaki mekanik evliliği tanımlar. Flanş yüzeyi üzerindeki delik deseni, şaft ağzının geometrisi, anahtar yuvası ölçüleri ve mil yüksekliği tek tabloda karşılığını bulur. Doğru okuma için üç şeye bakılır. Birincisi flanş sınıfıdır. F sıfır üç, F sıfır beş, F sıfır yedi, F on gibi sınıflar delik çapı ve delikler arası merkez mesafeyi belirler. İkincisi şaft profili ve anahtar yuvasıdır. Kare soket, düz mil ve kama kanalı seçeneklerinin her biri farklıdır. Vana şaftının kare ölçüsü ya da düz mil çapı aktüatör pinyonuyla gevşek eşleşirse darbede vuruntu ve histerezis artar. Aşırı sıkı eşleşirse montajda zorlanma ve yıpranma oluşur. Üçüncüsü mil yüksekliğidir. Flanş ile şaft ucu arasındaki H yüksekliği doğru değilse aktüatör gövdesi flanşı çakışır ve yüzey tam oturmaz. Cıvataları aşırı torklamak bu hatayı gizler gibi görünür fakat gerilim birikir ve yataklar yükü taşımaya çalışır. Doğrudan montaj en iyi çözümdür ancak kaçınılmaz adaptörlerde rijitliği yüksek tek parça çözümler tercih edilmelidir. Sabitlemede yaylı rondela yerine uygun eksenel kilitleme elemanı ve korozyona karşı doğru pasta kullanılmalıdır. Son adım hizalamadır. Şaftın serbest döndüğü, limit ayarlarının tam strokta çarpmadığı ve manuel kolun engelsiz hareket ettiği mutlaka teyit edilmelidir.
NAMUR VDI VDE üç sekiz kırk beş arayüzü ve aksesuar yerleşimi
NAMUR arayüzü aktüatör üzerine solenoid, sınırlama valfi, pozisyon göstergesi ve limit sensörlerini tutarlı bir yüzey sistemiyle sabitlemeyi amaçlar. Bu sayede her marka ekipman aynı delik desenine ve aynı mil adaptörüne oturur. Saha açısından asıl fayda bakım hızıdır. Solenoid değiştirilirken hortum yerleşimi ve port numaraları şaşmaz. Burada dikkat edilmesi gereken dört nokta var. Birinci nokta akış yönü ve port işaretleri. Besleme portu P, silindir hatları A ve B, egzozlar EA ve EB olarak işaretlenir. Yanlış eşleştirme piston odalarında asimetrik basınç doğurur ve çevrim süresi sapar. İkinci nokta solenoid gövdesinin konumudur. Bobin dikey konumda olduğunda su birikmesi ve kir girişi azalır. Üçüncü nokta hızlı egzoz ve kısıcı yerleşimidir. Hız kontrolü egzoz tarafında yapılırsa kararlılık artar. Dördüncü nokta kablo ve rakor girişleridir. M yirmi metrik rakor ile bir çeyrek inç NPT karıştırılmamalıdır. Aynı gövdede iki farklı standardı bir arada kullanmak kaçak riski taşır. NAMUR yüzeyine takılan switch kutusunun kapağı açıldığında kablo pabuç numaraları ve topraklama pabuçları net görünmelidir. Klemens numaraları saha planındaki devre isimlendirmesi ile birebir olmalıdır. Ex bölgelerinde Ex d muhafaza ya da Ex i bariyerli çözüm seçilmelidir. Saha bakımı için gövde üzerine sensör kablosunun kırılma payı bırakılmalı, minimum bükülme yarıçapı gözetilmelidir.
Saha entegrasyonu borulama ve kablolama ayrıntıları
Laboratuvar ile saha arasındaki büyük fark ayrıntılardır. Boru çapı yetersizse piston boş hacmi zamanında dolmaz. Hortumlar gereğinden uzun ve keskin dönüşlü ise ek eşdeğer uzunluk oluşur ve basınç düşümü artar. Çözüm kısa, geniş ve az dirsekli hat ile düzenli rakor yerleşimidir. Ferrül tipi bağlantılarda çapak temizliği titizlik ister. Çapak solenoide gider ve iğne valfte takılma oluşturur. Sızdırmazlıkta teflon bant hatalı sarılırsa dişin sonuna taşar ve sistem içine kopuk parçalar düşer. Metrik ve NPT dişler asla zorla birleştirilmemelidir. Kablolamada iki hedef aynı anda gözetilir. Birincisi IP koruma sınıfını gerçekten sağlamak, ikincisi elektromanyetik girişimden kaçınmak. Bunun için doğru rakor sınıfı, sızdırmaz pul ve ekranlı kablonun doğru uçlandırılması şarttır. Ekran uçlarının bir tarafı topraklanır, diğer uç serbest bırakılır. İki ucu birden topraklamak halka akım üretir. Güç kabloları ile sinyal kabloları ayrı tavadan yürütülmeli ve minimum mesafe korunmalıdır. Kablo etiketleri UV dayanımlı malzemeden seçilmeli, yön ve kanal bilgisiyle birlikte yazılmalıdır. Saha panosunda acil duruş zincirinin diğer kumandadan fiziksel olarak ayrıldığı açıkça gösterilmelidir. Son olarak tüm hortumlar ve kablolar aktüatörle birlikte hareket edildiğinde gerilmeden çalışacak kadar paya sahip olmalıdır. Bu küçük ayrıntı uzun ömür ve stabil çevrim sağlar

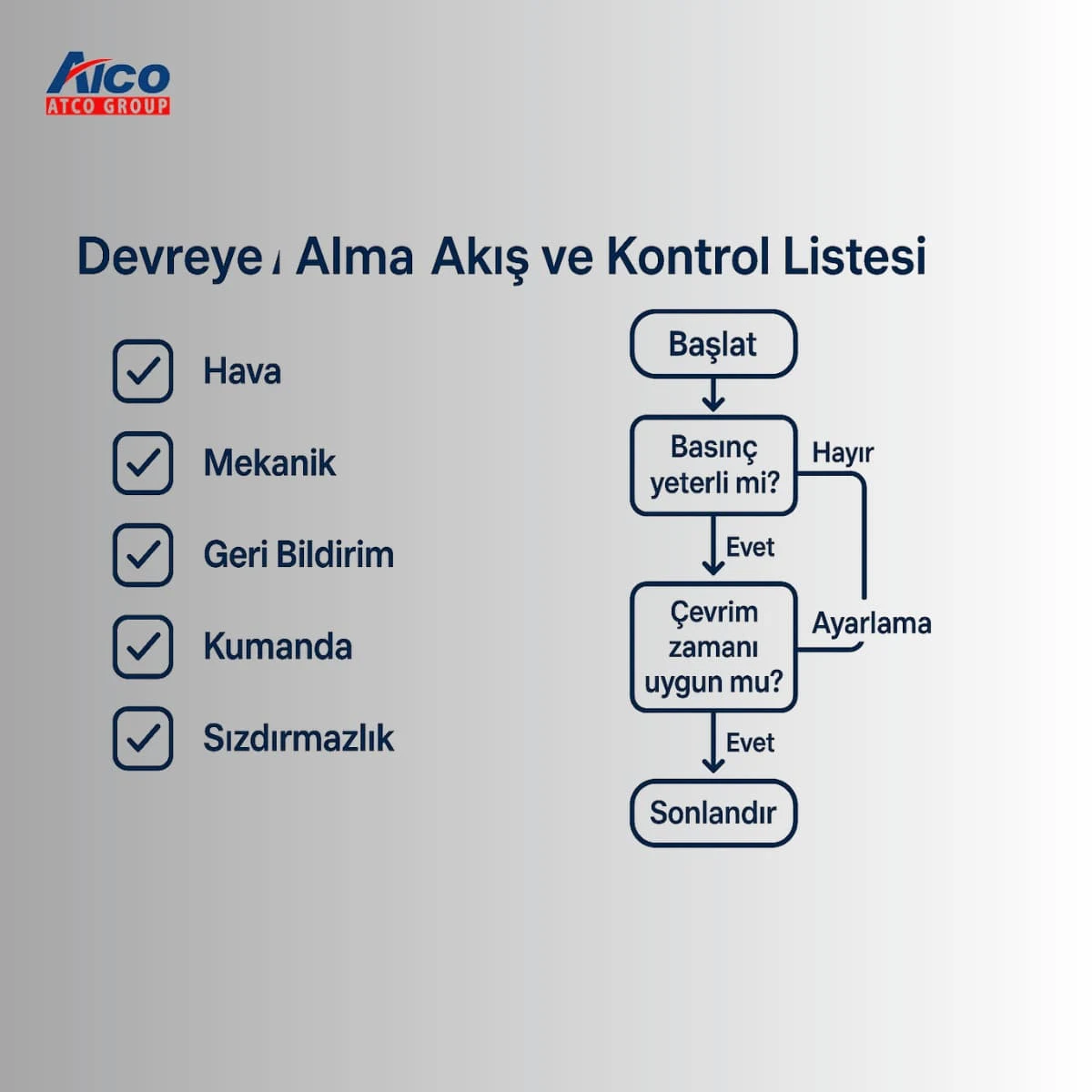

Saha devreye alma test ve arıza giderme
Saha devreye alma, aktüatörün katalogdaki kabiliyetini gerçek hat koşullarında doğrulama sürecidir. Amaç yalnızca açma kapama yaptırmak değildir. Gerekli torku ürettiğini, çevrim süresinin hedef bandın içinde kaldığını, geri bildirimlerin tutarlı geldiğini ve acil durum zincirinin güvenli çalıştığını kanıtlamak gerekir. Başlangıçta referans bir kontrol listesi hazırlanır. Mekanik montaj torkları, ISO 5211 şaft uyumu, NAMUR port işaretleri, rakor sızdırmazlık sınıfı, kablo ekran sonlandırması ve acil duruş butonunun işlevi tek tek kontrol edilir. Ardından hava kalitesi ve besleme basıncı ölçülür. Regülatör çıkışındaki değer ile aktüatör üzerindeki gerçek basınç kıyaslanır. Fark büyükse hat üzerinde gereksiz kısıt vardır. Sonraki adım boşta çevrim ve yüklü çevrim ölçümüdür. Boşta çevrimde solenoid, hızlı egzoz ve kısıcı ayarları optimize edilir. Yüklü çevrimde vana gerçek diferansiyel basıncı altında çalıştırılır ve shut off torku doğrulanır. Pozisyoner varsa kurulu karakteristik ve kazançlar ayarlanır. Son aşama arıza simülasyonudur. Enerji kesimi, bobin arızası, sensör arızası ve kablo kopukluğu senaryoları denenir. Her birinde emniyet konumu ve kontrolöre giden hata kodu kayıt altına alınır
Ölçüm akışı ve İlk doğrulamalar
Devreye almada ölçüm akışı düzenli ilerlerse sorunlar hızla görünür hale gelir. İlk doğrulama hava beslemesidir. Kurutucu çıkışında çiğ noktası kontrol edilir ve saha sıcaklığının en az on derece altına ayarlanır. Filtre basınç farkı göstergesi okunur. Regülatör ayarı aşamalı artırılır ve aktüatör üzerindeki gerçek basınç kaydedilir. İkinci doğrulama mekanik sürtünmedir. Aktüatör vana şaftından ayrılıp boşta çevrim yaptırılır. Bu testte çevrim süreleri ve egzoz gürültüsü referans alınır. Ardından aynı ayarlarla vana bağlı çevrime geçilir. Aradaki fark sürtünme ve akış etkisini gösterir. Üçüncü doğrulama geri bildirimdir. Limit anahtarları veya endüktif sensörler kontrolöre ulaşıyor mu, gecikme var mı, yalancı tetikleme oluyor mu sorgulanır. Dijital pozisyoner kullanılıyorsa konum hatası, histerezis ve ölü bant raporu alınır. Dördüncü doğrulama kumanda zinciridir. Solenoid bobin gerilimi, röle kontakları ve acil duruş hattı tek tek tetiklenir. Merkez egzozlu valflerde iç basınç boşalmasının gecikmesi hız kontrol ayarıyla birlikte değerlendirilir. Beşinci doğrulama sızdırmazlıktır. Tüm rakorlar sabun köpüğü ile kontrol edilir ve beş dakika basınç tutma testi yapılır. Ölçümler tarih ve saat ile kayda alınır ve bakım planına temel oluşturur
Adım adım teşhis ve hızlı testler
Sahada zaman kaybetmemek için hızlı test protokolü kurmak gerekir. İlk test hızlı egzoz performansıdır. Egzoz susturucusu sökülüp yerine debi ayarlı model takılarak çevrim süresi yeniden ölçülür. Fark büyükse önce susturucu tıkanıklığı giderilir. İkinci test hortum ve rakor kısıtıdır. Aktüatör girişindeki hortum çapı bir kademe büyütülür ve aynı komut süresi kaydedilir. İyileşme varsa kalıcı çap iyileştirmesi yapılır. Üçüncü test solenoid kv değeridir. Geçici olarak yüksek geçişli bir solenoid takılır. Çevrim süresi düzeliyorsa kalıcı seçim revize edilir. Dördüncü test pozisyoner histerezisidir. Pozisyoner çıkışındaki basınç dalgalanması manometre ile izlenir. Dalga büyüklüğü yüksekse oransal kazanç düşürülür ve integral süresi artırılır. Beşinci test geri bildirim güvenilirliğidir. Mekanik mikroşalter ve endüktif sensör aynı anda izlenir. Farklılıklar kaydedilir ve tek tip arızaya karşı dayanım artırılır. Altıncı test shut off torkudur. Vana tam kapalı konumda belirlenen diferansiyel basınç altında kaçak testi yapılır. Kapatma başarısızsa sedde hasarı veya yetersiz tork ihtimali değerlendirilir. Yedinci test acil stop senaryosudur. Enerji kesilerek fail safe davranışı gözlenir ve kontrolöre giden hata kodları kontrol edilir
Yaygın arızalar ve kök neden analizi
Yaygın arızaları ezberlemek yerine her birine kök neden yaklaşımıyla bakmak en doğru yoldur. Çevrim süresi düzensizse ilk şüpheli hava kalitesi ve egzoz kısıtıdır. Susturucu tıkalı, hortum kırık veya kurutucu doygun olabilir. Tork yetersizse vana shut off torku yanlış tahmin edilmiştir veya mekanik sürtünme aniden artmıştır. Contalar şişmiş, sedde hasar görmüş ya da yatak toleransları bozulmuş olabilir. Konum geri bildirimi zıplıyorsa mekanik boşluk veya titreşim etkisi büyüktür. Pozisyoner kazançları aşırı yüksek olduğunda avlanma başlar ve geri bildirim tutarsız görünür. Enerji kesiminde güvenli konuma gitmiyorsa yay dönüşlü aktüatörlerde yay paketinin ön yükü yetersizdir veya dış devrede hızlı egzoz yanlış yerde kalmıştır. Çift etkili yapıda akümülatör devresi yoksa doğal fail safe beklemek hatadır. Bobin arızaları çoğunlukla gerilim dalgalanması ve aşırı sıcaklıkla ilişkilidir. Klemenslerde oksitlenme ve gevşeklik ısı üretir ve bobin ömrünü kısaltır. Kaçaklara gelince her zaman en basit yerden başlamak gerekir. Rakor içindeki teflon bandın taşması, NPT ile metrik dişin karıştırılması ve aşırı torklama en yaygın hatalardır. Bu tabloyu sahada disiplinle uygularsanız arızaların çoğu ilk saat içinde netleşir
Sık Yapılan Hatalar Ve İyileştirme İpuçları
Sahada görülen problemlerin büyük bölümü tasarım belgelerinde değil detaylarda saklıdır. Yanlış güvenlik katsayısı, kısıtlayıcı hortum ve susturucu, tolerans dışı montaj, özensiz ekranlama ve gelişigüzel pozisyoner ayarı tek tek bakıldığında küçük görünür. Fakat birlikte çalıştıklarında çevrim süresi uzar, enerji tüketimi yükselir ve kapama güvenliği zayıflar. Bu bölümün amacı suçlu aramak değil. Ekiplerin aynı hatayı iki kez tekrarlamamasını sağlayacak kalıcı alışkanlıklar önermek. Önce seçimin neden yanlış yapılabildiğini anlatıyorum. Ardından sahada on beş dakikada uygulanabilecek düzeltmeleri sıralıyorum. Son kısımda ise bunları kurumsal hafızaya yazmanın pratik bir yolunu öneriyorum. Ölçüyle ispat edilmeyen iyileştirme sürdürülemez. Bu nedenle her önerinin yanında kontrol edilecek bir metrik veriyorum. Çevrim süresi, hava tüketimi, hedefe varma hatası, kaçak testi, gürültü seviyesi, sıcak bobin direnci. Bu metrikleri düzenli kaydeden ekipler ilerleyen aylarda bakım planını koşula bağlı hale getirir ve toplam sahip olma maliyetini aşağı çeker. Kısacası burada amacım kusur listesi değil, sahada hemen uygulanabilecek bir iyileştirme kataloğu sunmaktır
Yanlış Boyutlandırma Ve Güvenlik Katsayısı Şişmesi
Yanlış boyutlandırmanın kök nedeni belirsizlik korkusudur. Katalog shut off torku ile gerçek saha torku arasındaki fark tam bilinmediği için güvenlik katsayısı gereğinden fazla şişirilir. Büyük aktüatör sözde güvenli görünür fakat üç sorun üretir. Birincisi hava tüketimi artar ve kompresör sistemi üzerindeki yük yükselir. İkincisi çevrim süresi uzar çünkü piston boş hacmi büyümüştür ve solenoid ile egzoz hattı aynı kalmıştır. Üçüncüsü vana seddesine darbe riski doğar, özellikle son harekette hız yüksekse sedde hasarı ve gürültü artar. Doğru yaklaşım ölçerek seçmektir. Vana shut off torkunu gerçek diferansiyel basınçta test edin. İlk hareket torku ile son torku ayrı ayrı kaydedin. Dinamik sürtünmeyi görmek için boşta çevrim ve yüklü çevrimi karşılaştırın. Güvenlik katsayısını proses riskine göre ölçülü tutun. Enerji güvenliği yüksek bir hatta yay dönüşlü tercih ederek doğal emniyet mekanizması kazanın. Hız ihtiyacınız varsa aktüatör büyütmek yerine hortum çapını ve solenoid kv değerini bir kademe artırın. Egzoz tarafını serbest bırakın ve sönümlemeyi kısıcı ile ayarlayın. Son olarak seçim dosyasına şu iki metriği mutlaka ekleyin. Hedef çevrim süresi bandı ve bir çevrimdeki hava tüketimi. Bu iki rakam izlenirse boyutlandırma tartışması varsayımlar yerine veriye dayanır
Hava Devresi Kısıtları Ve Hız Kontrolü Tuzakları
Sahadaki en görünmez problem kısıtlayıcı hava devresidir. Hatalı seçilmiş susturucu, dar hortum, uzun güzergah ve küçük orifisli solenoid sessizce çevrimi yavaşlatır. Operatör hız istedikçe regülatör basıncı yükseltilir fakat sorun debide olduğundan sonuç alınamaz. İlk kural hızlı egzozu doğru konumlandırmaktır. Egzoz hattında kısıcı ile hız kontrolü yapmak genelde daha kararlı sonuç verir. Besleme hattında kısıcı kullanmak piston odacıklarını dengesiz doldurur ve histerezisi büyütür. İkinci kural hortum çapıdır. Aktüatöre en yakın son metrede çap bir kademe büyütüldüğünde çevrim süresi çoğu uygulamada gözle görülür düşer. Üçüncü kural susturucu seçimidir. Gürültü düşsün diye alınan çok kısıtlayıcı susturucular egzozu boğar. Debi ayarlı ve gözenek yoğunluğu uygun modeller tercih edilmelidir. Dördüncü kural solenoid kv değeridir. Katalogda yazan teorik değer gerçek montajda rakor, dirsek ve te isimli bağlantılarla düşer. Bu yüzden solenoidi seçerken toplam geçişi bir üst sınıfa taşıyın. Beşinci kural hat güzergahıdır. Keskin dirsekleri azaltın, hortumları kısa tutun ve titreşimli bölgelerde esneme payı bırakın. Son kontrol ise ölçümdür. Aynı komutla boşta ve yüklü çevrim süresini, egzoz gürültüsünü ve basınç düşümünü kaydedin. Hangi ayarın işe yaradığını ölçü söyleyecektir

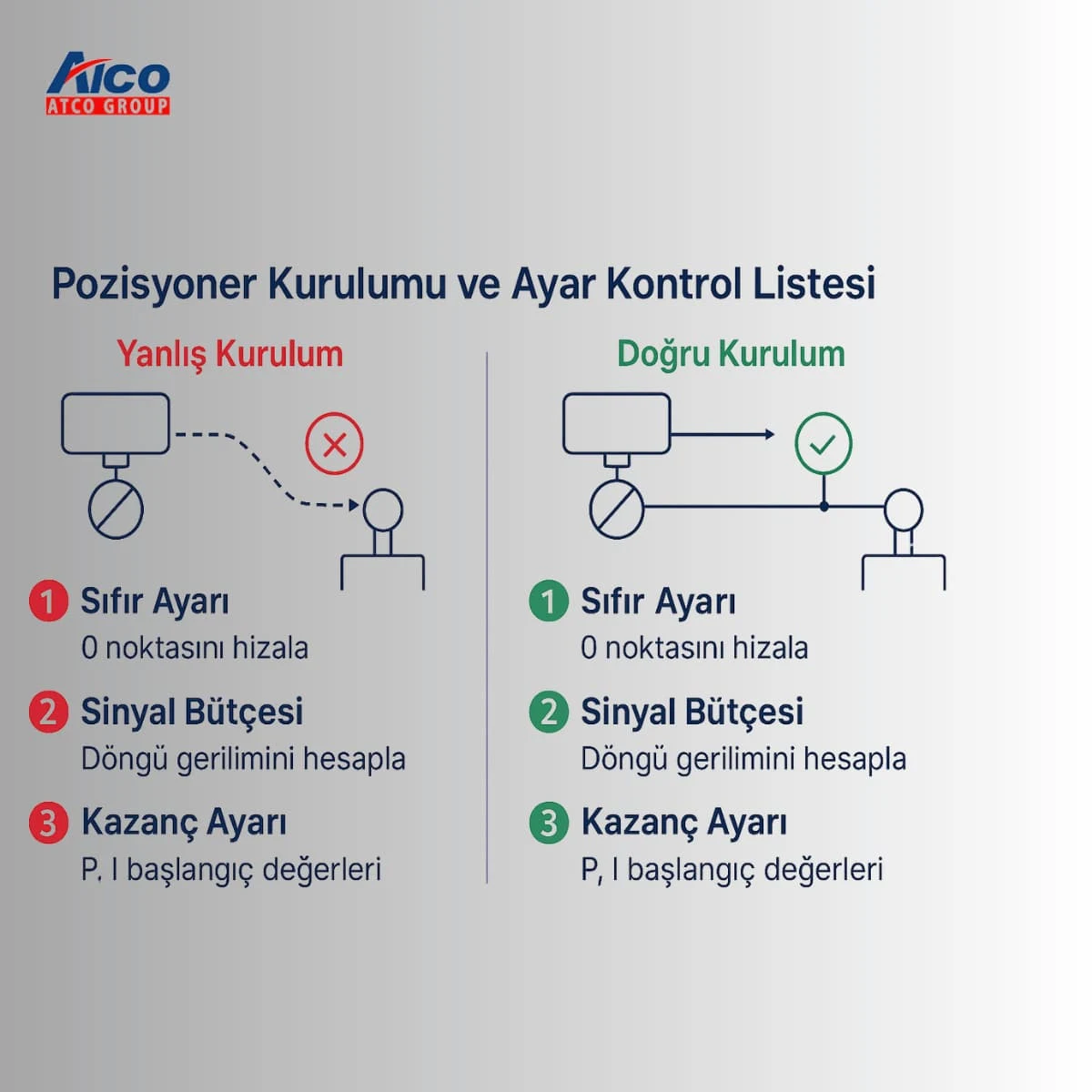

Pozisyoner Kurulumu Ve Ayarlarına Dair Yaygın Hatalar
Pozisyoner doğru kurulmadığında en güçlü mekanik tasarım bile istenen kontrol kalitesine ulaşamaz. Yaygın hata geri besleme kolunun mekanik sıfırının yanlış ayarlanmasıdır. Kol sıfırda tam paralel değilse pozisyoner hatayı her noktaya taşır ve doğrusal olmayan bir eğri üretir. İkinci hata referans sinyalinin besleme bütçesinin hesaplanmamasıdır. Dört yirmi miliamper döngüsünde toplam gerilim düşümü fazla ise pozisyoner tam strokta doygunluğa girer ve hedef ile konum ayrışır. Üçüncü hata aşırı filtrelemedir. Gürültüyü susturmak için yüksek filtre uygulandığında tepki gecikir ve proses dalgalanır. Dördüncü hata kazanç ayarının uç değerlerde bırakılmasıdır. Yüksek oransal kazanç avlanmaya yol açar, düşük kazanç ise hedefe varmayı geciktirir. Beşinci hata karakteristik profilin gelişi güzel seçilmesidir. Eşit yüzdesel gerektiren bir hatta lineer profil bırakıldığında düşük açıklıklarda çözünürlük kaybolur. Altıncı hata tanılama verilerinin kaydedilmemesidir. Çevrim süresi, konum sapması, hava tüketimi ve histerezis eğrisi düzenli toplanmadığında bakım planı körleşir. Çözüm basittir. Kurulumda mekanik sıfır güvenle ayarlanır, döngü bütçesi hesaplanır, temel kazanç orta değerden başlatılır ve profil saha hedefiyle eşleştirilir. Sonra bir haftalık izleme yapılır ve metrikler tabloya yazılır
