Kelebek vanalar, endüstriyel akışkan sistemlerinin en kritik elemanlarından biridir. Özellikle wafer tipi paslanmaz çelik kelebek vanalar, kompakt yapıları, montaj kolaylıkları ve dayanıklı malzeme yapıları sayesinde hem yerden tasarruf sağlar hem de yüksek performans sunar. Bu teknik rehberde, wafer tipi kelebek vanaların ne olduğu, nasıl çalıştığı, hangi alanlarda kullanıldığı ve neden paslanmaz çelik tercih edilmesi gerektiği gibi tüm detayları ele alacağız.
Wafer tipi kelebek vana, boru hatlarında sıvı veya gaz akışını kontrol etmek için kullanılan disk yapılı bir vanadır. Flanşlar arasında doğrudan sıkıştırılarak monte edilir ve bu özelliğiyle montaj kolaylığı sağlar. “Wafer” terimi, vananın flanşlar arasında askıda kalacak şekilde konumlandığını ve ek bir vida bağlantısı gerektirmediğini ifade eder.
Bu tip vanalarda, bir disk gövde içinde 90° döndürülerek akışı açar veya kapatır. Disk, genellikle paslanmaz çelikten yapılır ve conta sistemi EPDM, PTFE veya metal yatak gibi farklı opsiyonlarla sunulabilir.
💡 Özellikleri:
Kompakt yapı: Diğer vana türlerine göre daha az yer kaplar.
Kolay montaj: İki flanş arasına doğrudan yerleştirilir.
Manuel veya otomatik kontrol: Kaldıraç kol veya aktüatör ile çalıştırılabilir.
Çift yönlü montaj imkanı: Yatay ya da dikey sistemlerde uygulanabilir.
Korozyona dayanıklı gövde: Özellikle paslanmaz çelik versiyonlarında uzun ömürlü kullanım sunar.
📌 Neden Wafer Tipi?
Wafer tipi bağlantı, lug tip vanalara kıyasla daha ekonomik ve kompakt çözümler sunar. Vida ile sabitlenmediği için montajı hızlıdır. Ayrıca sistemdeki flanşlara direkt temas sağladığı için sızdırmazlık performansı yüksektir.
Teknik Özellikler – Malzeme, Normlar, Conta Tipleri, Basınç ve Sıcaklık
Wafer tipi paslanmaz çelik kelebek vanaların performansını belirleyen en kritik faktör, kullanılan malzemelerin kalitesi ve sistemdeki basınç-sıcaklık dengesidir. Bu bölümde ürünün teknik altyapısını oluşturan bileşenleri detaylandırıyoruz.
Malzeme Kalitesi – AISI 304 / AISI 316
Paslanmaz çelik kelebek vanalarda en yaygın kullanılan gövde malzemeleri AISI 304 ve AISI 316 sınıfıdır. Her ikisi de korozyon direnci yüksek, uzun ömürlü ve hijyenik uygulamalara uygun çelik alaşımlardır.
| Malzeme | Özellik | Kullanım Alanı |
|---|---|---|
| AISI 304 | Yüksek korozyon direnci, uygun fiyat | Gıda, içme suyu, genel endüstriyel hatlar |
| AISI 316 | Asidik ve tuzlu ortamlara ekstra dayanım | Kimya, petrokimya, deniz suyu sistemleri |
Basınç Standartları – PN16 Uyumluluğu
Wafer tipi kelebek vanaların çoğu, PN16 (16 bar) basınç normuna uygundur. Bu değer, vananın normal işletme koşullarında güvenli çalışabileceği maksimum basınç seviyesidir.
PN10 / PN16: Avrupa normlarına göre sınıflandırılmış flanş ve sistem uyumu.
ANSI150: Amerikan standardı; bazı projelerde ANSI uyumlu flanşlar gereklidir.
🔧 Not: Vana ile sistem flanşları arasında basınç ve norm uyumu olmadan montaj yapılmamalıdır. Aksi halde sızdırmazlık veya gövde hasarı riski oluşur.
Conta Tipleri – EPDM, PTFE, Metal
Kelebek vananın sızdırmazlık performansı büyük ölçüde kullanılan conta sistemine bağlıdır. Wafer tipi modellerde genellikle şu conta türleri kullanılır:
| Conta Tipi | Dayanım | Uygulama Alanı |
|---|---|---|
| EPDM | 120°C’ye kadar sıcaklık, içme suyu ile uyumlu | Su, gıda, HVAC |
| PTFE | Kimyasallara yüksek direnç, 200°C+ sıcaklığa dayanım | Kimya, ilaç, laboratuvar |
| Metal Yataklı | Aşırı sıcaklık ve basınç altında çalışma | Enerji, buhar, petrol sistemleri |
Sıcaklık Aralıkları
Paslanmaz çelik wafer tipi kelebek vanalar, malzeme ve conta kombinasyonuna göre genellikle şu sıcaklık aralığında çalışır:
Minimum: -10°C
Maksimum: +120°C (EPDM)
+200°C ve üzeri: PTFE ya da metal yatak ile
❗ Yanlış conta seçimi sadece sızdırmazlığı değil, tüm hattı riske atar. Termal genleşme, contayı yerinden oynatabilir ve vananın disk hareketini engelleyebilir.
Wafer Tipi ile Lug Tipi Kelebek Vana Arasındaki Farklar
Endüstriyel vana seçiminde en sık karşılaşılan terimlerden ikisi “wafer tipi” ve “lug tipi” kelebek vanalardır. Her iki model de flanşlı boru sistemlerinde akışı kontrol etmek için kullanılır ancak montaj yapısı, bakım kolaylığı, maliyet ve uygulama senaryoları bakımından ciddi farklar taşır.
Bu farkları doğru anlamak, hem sistem güvenliği hem de bakım verimliliği açısından kritik öneme sahiptir.
Tanım ve Montaj Şekli
| Özellik | Wafer Tipi | Lug Tipi |
|---|---|---|
| Montaj Şekli | Flanşlar arasına sıkıştırılır | Her iki flanşa cıvata ile sabitlenir |
| Vida Bağlantısı | Cıvata geçişli, sabitlenmez | Her flanşa ayrı ayrı bağlanır |
| Kolaylık | Daha hızlı montaj | Flanş değişimi için ideal |
| Fiyat | Daha ekonomiktir | Genellikle daha pahalıdır |
| Uygulama | Sık bakım gerektirmeyen sistemler | Bölgesel hat kapatması gereken yerlerde |
🔍 Örnek:
Wafer tipi vana, genellikle tüm sistemde aynı anda montaj/de-montaj yapılabilen senaryolarda tercih edilir.
Lug tipi vana, bir tarafın devreden çıkarılması gerektiği durumlarda (örneğin bir bölgeye izolasyon vanası olarak) kullanılır.
Yapısal Dayanım ve Yük Taşıma
Wafer tipi vanalar, flanşlar arasında “askıda” durduğu için cıvatalar vasıtasıyla sadece sıkıştırma etkisiyle tutunur.
Lug tipi vanalar ise gövde üzerinde yer alan vidalı kulak (lug) delikleri sayesinde, her bir flanşa cıvatalarla doğrudan sabitlenebilir.
Bu nedenle:
Wafer tipi, boru hattına yük taşımaz. Bağımsız destek gerekebilir.
Lug tipi, daha sağlam sabitlenebilir ve montaj sonrası hattaki küçük hareketleri daha iyi tolere eder.
Bakım Kolaylığı ve Operasyonel Avantajlar
Wafer tipi vanalarda hattın her iki ucunun aynı anda boşaltılması gerekir. Bölgesel bakım zordur.
Lug tipi vanalarda bir tarafı söküp diğer tarafı hatta bırakabilirsiniz.
Bu nedenle:
Wafer tipi: az bakım gerektiren sistemler (örneğin kapalı çevrim su tesisatı)
Lug tipi: sık bakım gerektiren sistemler (örneğin tank çıkışları, modüler sistemler)
Hangi Tip Nerede Kullanılır?
| Uygulama Alanı | Önerilen Tip |
|---|---|
| HVAC (ısıtma/soğutma sistemleri) | Wafer tipi |
| Yangın sistemleri | Lug tipi (daha güvenli sabitlenme) |
| Su arıtma tesisleri | Her ikisi de, ancak lug tipi izolasyon hatlarında daha avantajlı |
| Kimya ve proses hatları | Lug tipi (sık bakım için) |
| Kompakt alanlar | Wafer tipi (daha dar gövde, az yer kaplar) |
Wafer Tipi Kelebek Vana Kullanım Alanları
Wafer tipi paslanmaz çelik kelebek vana, sızdırmazlık performansı, montaj kolaylığı ve kompakt yapısı sayesinde çok çeşitli endüstriyel alanlarda tercih edilmektedir. Özellikle yer sıkıntısı olan, yüksek akış kontrolü gerektiren ve ekonomik montaj çözümü aranan sistemlerde bu vana tipi öne çıkar.
Su ve Atık Su Sistemleri

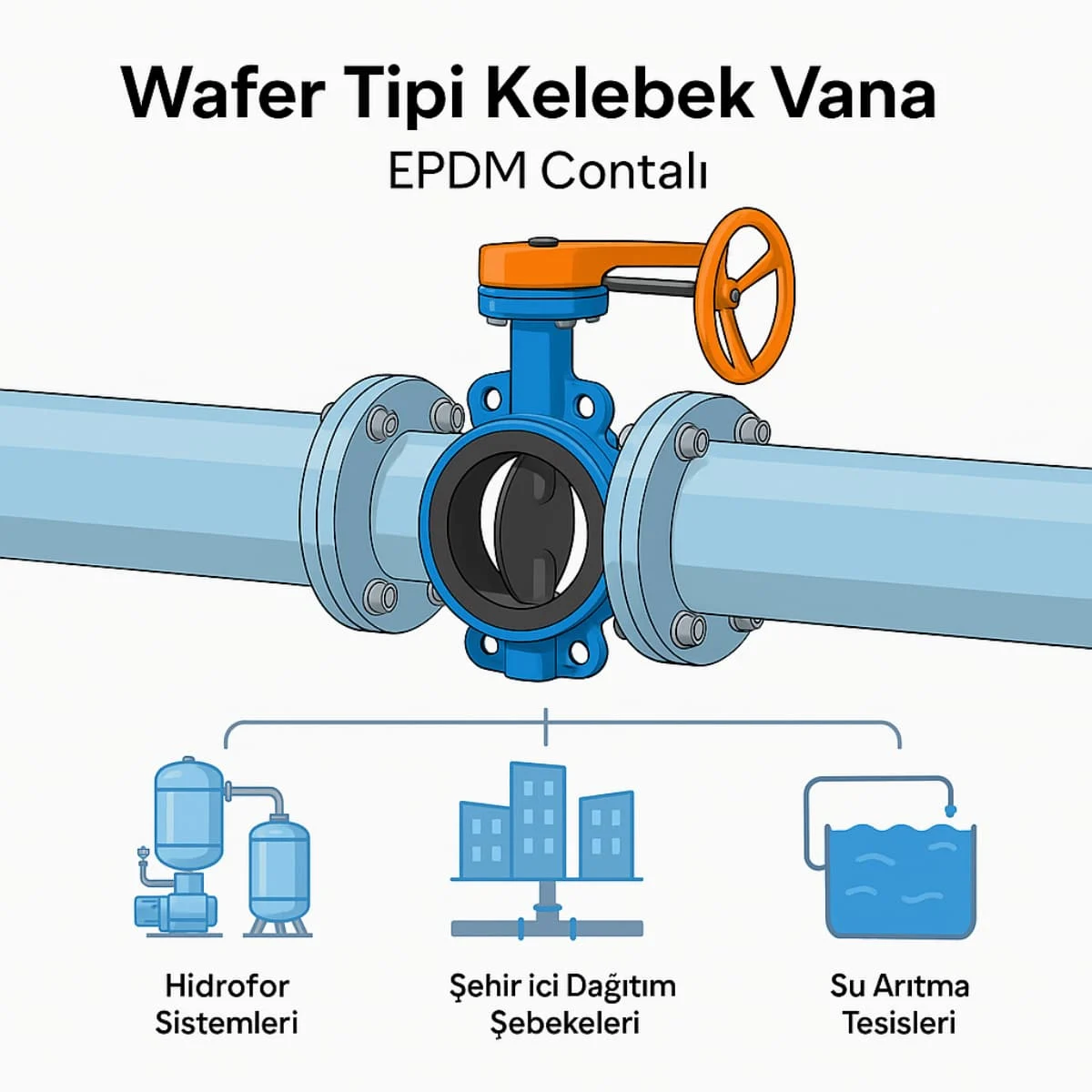

Wafer tipi kelebek vanalar, içme suyu dağıtım hatlarından atık su geri dönüşüm sistemlerine kadar geniş bir spektrumda görev alır. EPDM contalı modelleri, içme suyu ile temasa uygundur ve uluslararası sağlık standartlarını karşılar.
Hidrofor sistemleri
Şehir içi dağıtım şebekeleri
Su arıtma tesisleri
Kimya ve Proses Endüstrisi

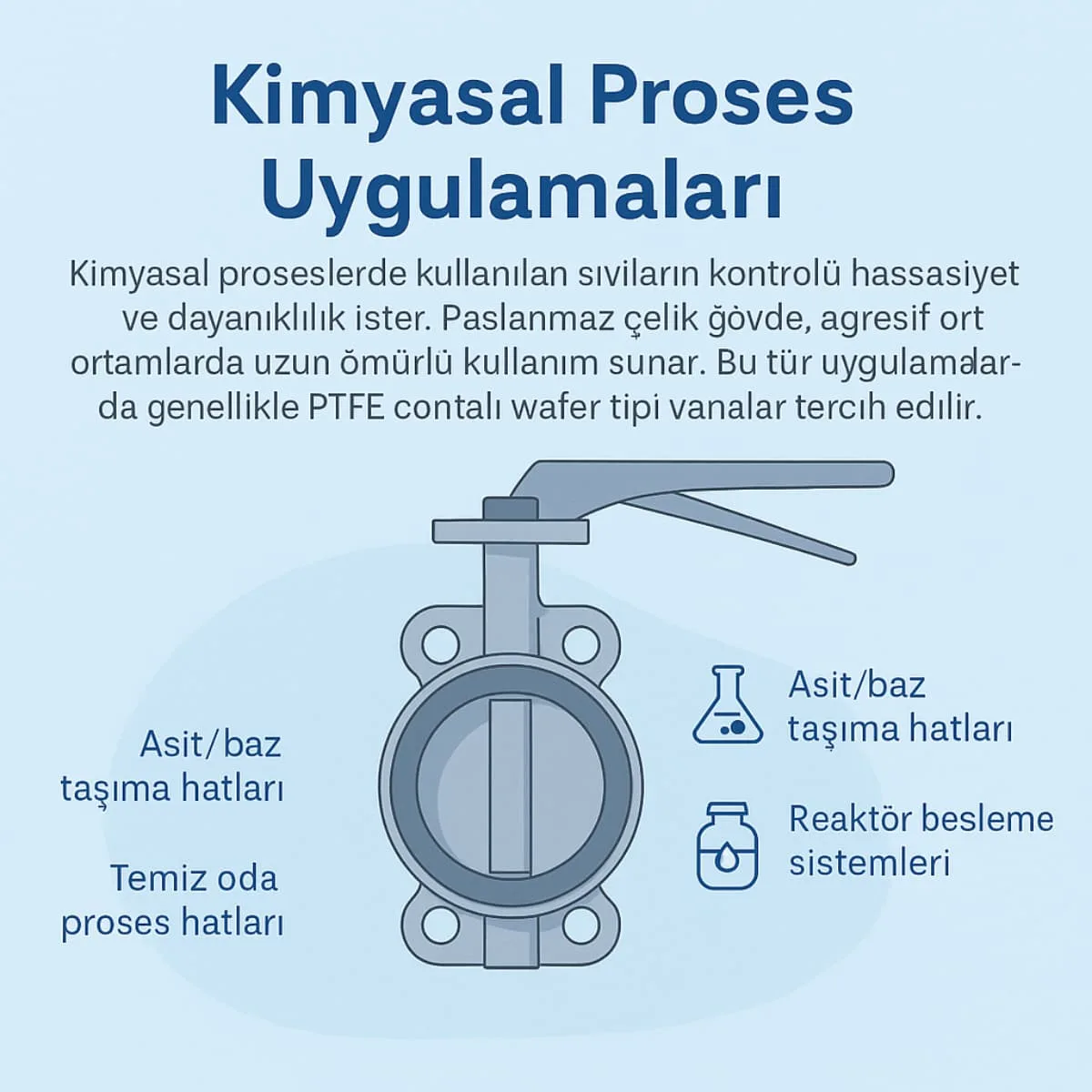

Kimyasal proseslerde kullanılan sıvıların kontrolü hassasiyet ve dayanıklılık ister. Paslanmaz çelik gövde, agresif ortamlarda uzun ömürlü kullanım sunar. Bu tür uygulamalarda genellikle PTFE contalı wafer tipi vanalar tercih edilir.
Asit/baz taşıma hatları
Reaktör besleme sistemleri
Temiz oda proses hatları
Gıda ve İçecek Endüstrisi
Hijyenik tasarımı sayesinde wafer tipi kelebek vanalar, gıda üretim hatlarında yaygın şekilde kullanılır. Paslanmaz çelik gövde, tat ve kokuya neden olmayan bir yapıdadır. EPDM contalar da gıda ile temasa uygundur.
Süt ve süt ürünleri üretimi
Meyve suyu dolum hatları
Bira ve içecek imalatı
HVAC ve Yangın Söndürme Sistemleri
Wafer tipi kelebek vanalar, HVAC (Isıtma-Havalandırma-Soğutma) sistemlerinde hem ısı kontrolü hem de güvenlik sistemlerinde vana olarak kullanılır. Ayrıca yangın söndürme hatlarında da hızlı açma-kapama işleviyle görev yapar.
Isıtma kolektör hatları
Chiller ve klima sistemleri
Kuru borulu yangın tesisatları
Enerji Üretimi ve Jeotermal Tesisler
Enerji santralleri, jeotermal istasyonlar ve ısı eşanjörü sistemlerinde wafer tipi kelebek vanalar, kompakt yapılarıyla sistem optimizasyonuna katkı sağlar. Özellikle sınırlı montaj alanı olan enerji hatlarında avantajlıdır.
Jeotermal su taşıma hatları
Kojenerasyon ve trijenerasyon sistemleri
Geri kazanım ısı eşanjörleri
Aktüatör ile Otomasyon Seçeneği
Wafer tipi paslanmaz çelik kelebek vanalar, manuel kol ile kullanılabildikleri gibi otomasyon sistemlerine entegre edilerek de kontrol edilebilir. Otomasyon; özellikle uzaktan izleme, zamanlama, güvenlik ve proses kontrolü gereken sistemlerde vazgeçilmezdir.
Aktüatör entegrasyonu sayesinde kelebek vanalar, insan müdahalesine gerek kalmadan otomatik olarak açılır/kapanır veya belirli bir oranda konumlandırılır. Bu özellik, sistem verimliliğini artırır, hata oranını düşürür ve iş gücü maliyetlerini azaltır.

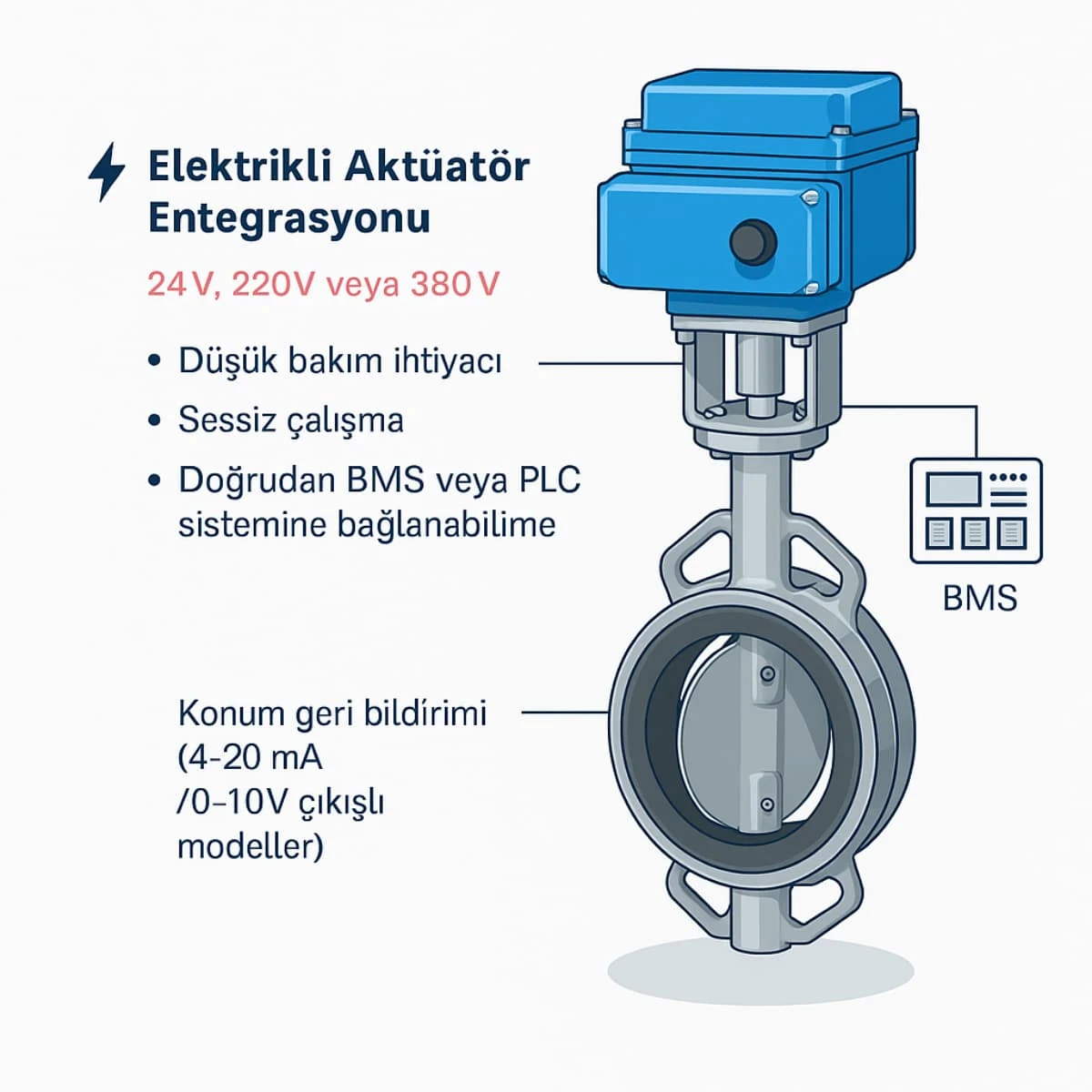

Elektrikli Aktüatör Entegrasyonu
Elektrikli aktüatörler, şebeke veya kontrol panosundan aldığı elektrik sinyaliyle vanayı çalıştırır. Genellikle 24V, 220V veya 380V gerilimle çalışan bu sistemler, hassas kontrol ve uzaktan kumanda özelliği ile öne çıkar.
Avantajları:
Düşük bakım ihtiyacı
Sessiz çalışma
Doğrudan BMS veya PLC sistemine bağlanabilme
Konum geri bildirimi (4-20 mA / 0-10V çıkışlı modeller)

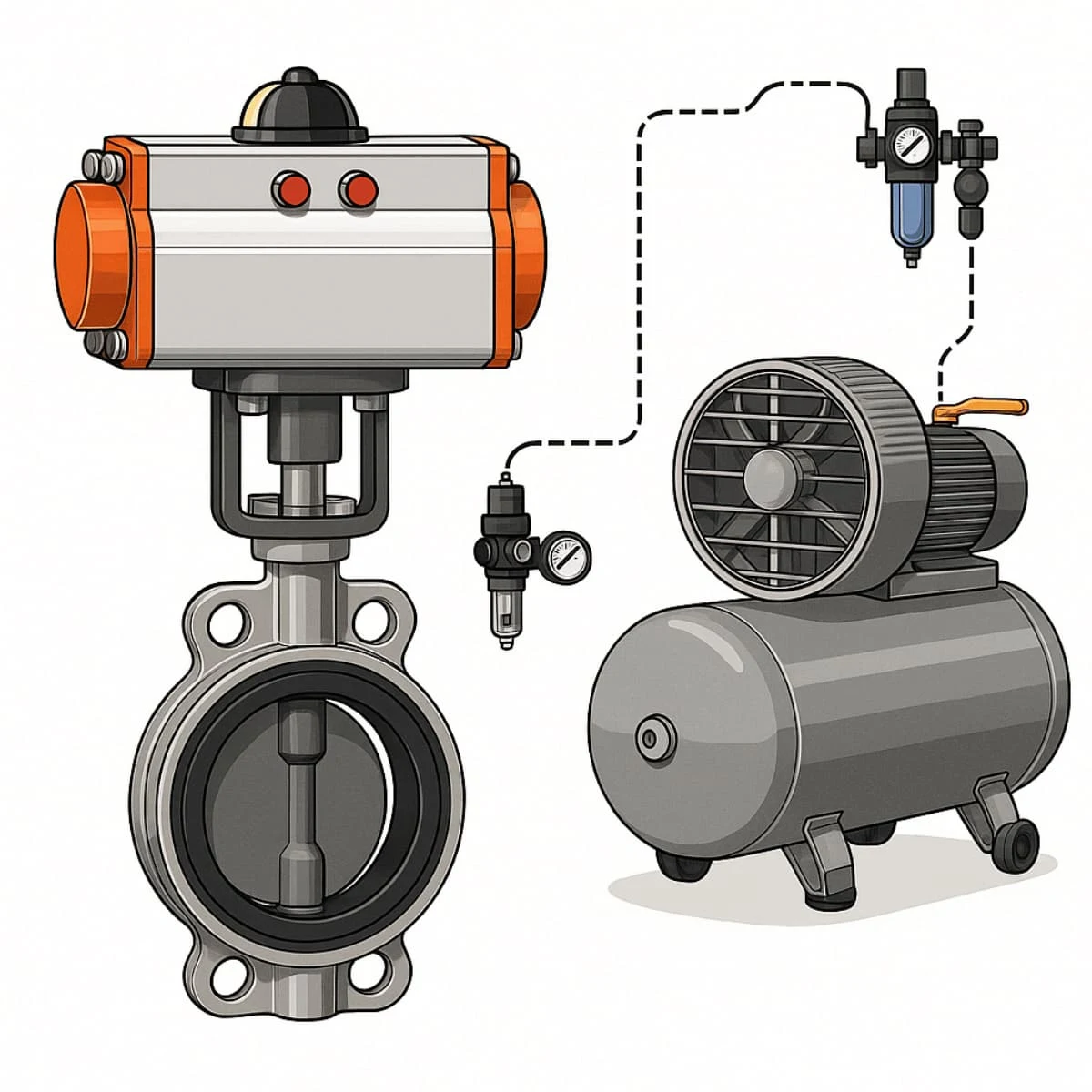

Pnömatik Aktüatör Entegrasyonu
Pnömatik aktüatörler, basınçlı hava yardımıyla vana kontrolü sağlar. Endüstriyel otomasyon sistemlerinde yaygın olarak tercih edilir. Hızlı tepki süresi ve zorlu ortam koşullarına dayanıklılığı ile bilinir.
Avantajları:
Patlama riski olan ortamlarda güvenli kullanım
Hızlı açma-kapama süresi
ATEX sertifikalı seçenekler (yanıcı gaz ortamları için)
Tipik Kullanım:
Kimya tesisleri
Boyahaneler
Proses kontrol hatları
