Kelebek Vana Çeşitleri

Kelebek vana (butterfly valve), endüstriyel tesislerde sıvı ve gaz akışını kontrol etmek için yaygın olarak kullanılan bir vana türüdür. Kompakt yapıları, düşük maliyetleri ve güvenilir performansları ile birçok farklı sektörde tercih edilmektedir. Bu yazımızda, farklı kelebek vana çeşitleri ve her birinin kullanım alanlarına dair detaylı bilgi vereceğiz.

Makale İçeriği

Kelebek Vana Nedir?

Kelebek vana, akışkanların geçtiği boru hatlarında akışı kontrol etmek, yönlendirmek veya tamamen kesmek için kullanılan bir vana türüdür. Adını, akışkanın geçtiği boru hattının merkezine yerleştirilmiş disk şeklindeki döner mekanizmasından alır. Disk, bir eksen etrafında döner ve bu dönüş, vananın tamamen açık, kısmen açık veya kapalı olmasını sağlar. Bu özellikleri sayesinde kelebek vanalar, endüstriyel ve ticari uygulamalarda yaygın olarak tercih edilmektedir.

Kelebek Vanaların Yapısı

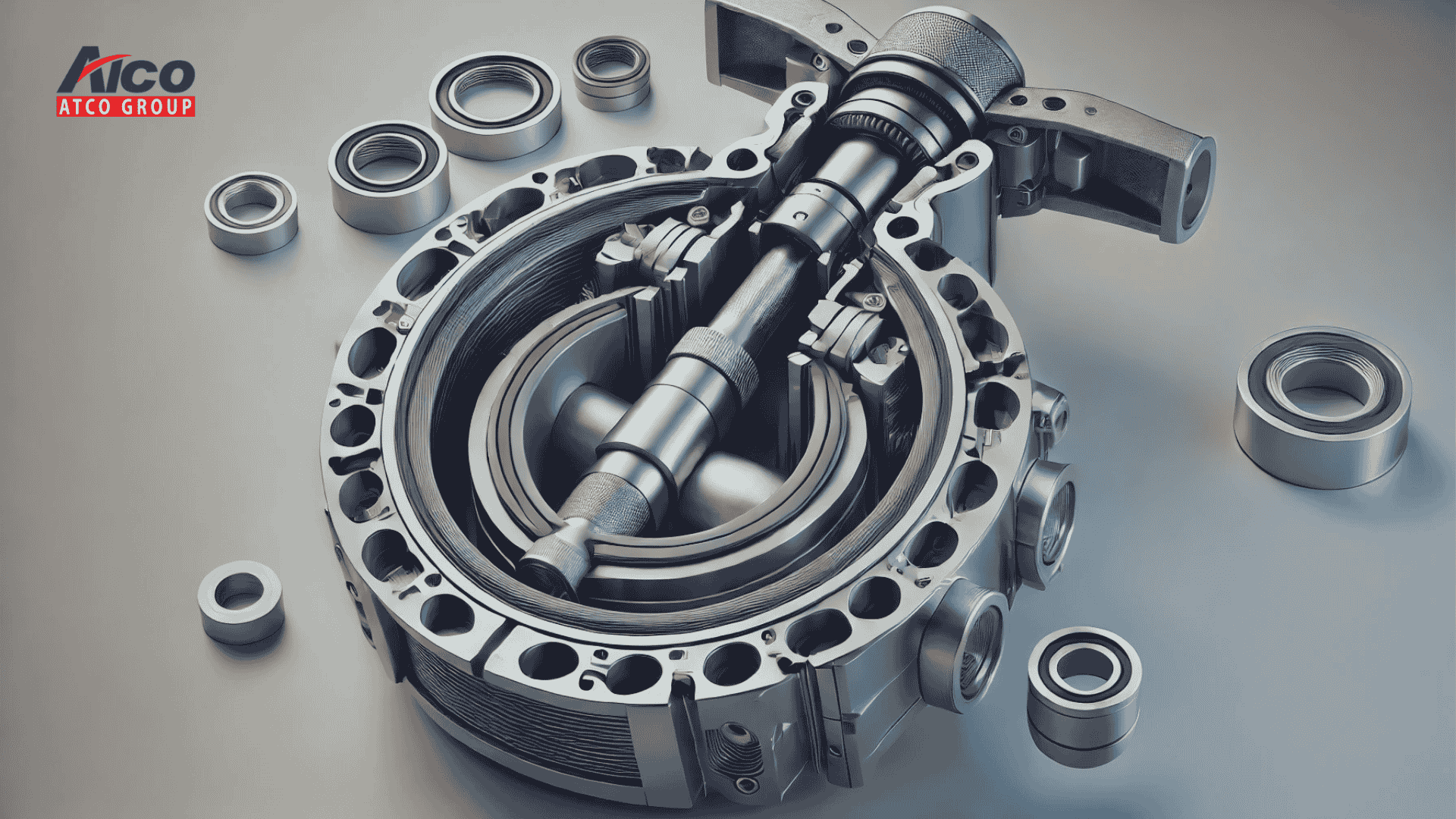

Kelebek vanalar temel olarak dört ana bileşenden oluşur:

Gövde: Vananın ana yapısını oluşturan bölümdür ve genellikle boru hattına monte edilir.
Disk: Akışı kontrol eden dönür parçadır. Disk, tam açık durumda akışan akışkanın minimum dirence maruz kalmasını sağlar.
Mil: Diskin dönmesini sağlayan parçadır. Mil, vana çalışmasının hassasiyetini etkileyen önemli bir bileşendir.
Conta ve Yüzey Kaplamalar: Akışkanın sızmasını engelleyen elemanlardır. Bu bölümler kelebek vananın sızdırmazlığını ve uzun ömürlülünü sağlar.

Kelebek Vana Çalışma Prensibi

Kelebek vanaların temel çalışma prensibi, diskün bir eksen etrafında dönmesiyle akışın kontrol edilmesine dayanır. Disk, vana tam açık konumdayken boru hattıyla paralel durur ve akışın minimum engelle karşılaşmasını sağlar. Vana kapatıldığında ise disk, boru hattını tamamen kapatarak akışı durdurur.

Diskin açısı, akış miktarını hassas bir şekilde ayarlamaya olanak tanır. Çalışma mekanizmasını harekete geçirmek için manuel kollar, dişli mekanizmalar ya da otomatik aktüreticiler (elektrikli, pnömatik veya hidrolik) kullanılabilir.

Avantajları

Kelebek vanaların sunduğu başlıca avantajlar şunlardır:

Kompakt Tasarım: Küçük boyutları ve hafif yapısı sayesinde dar alanlarda kullanım kolaylığı sunar.
Hızlı Açılıp Kapanma: Basit dönme hareketiyle hızlı bir şekilde açılıp kapanabilir.
Düşük Bakım Maliyeti: Basit yapısı sayesinde bakım ve onarımı kolaydır.
Düşük Akış Direnci: Tam açık konumdayken akış direnci minimumdür, bu da enerji tasarrufu sağlar.
Geniş Uygulama Alanı: Su, kimyasal maddeler, gazlar gibi farklı akışkan türlerinde çeşitli sıcaklık ve basınç koşullarında kullanılabilir.

Kullanım Alanları

Kelebek vanaların çok yönlülüğü, çeşitli endüstriyel ve ticari uygulamalarda tercih edilmelerini sağlar. En yaygın kullanım alanları şunlardır:

Su ve Atıksu Sistemleri: Büyük çaplı boru hatlarında akışın kontrolü için kullanılır.
Kimya Endüstrisi: Korozif akışkanlarla uyumlu malzemelerden yapılan kelebek vanalar tercih edilir.
Petrol ve Gaz Sektörü: Hızlı açma-kapama mekanizması ve düşük bakım ihtiyacıyla bu alanlarda kullanılır.
HVAC Sistemleri: Isıtma, soğutma ve havalandırma sistemlerinde akışın kontrolü için ideal bir çözüm sunar.

Dezavantajları

Her ne kadar kelebek vanaların pek çok avantajı olsa da bazı sınırlamaları da vardır:

Sızdırmazlık Sorunları: Uygun conta ve kaplama kullanılmazsa, sızdırmazlıkta sorunlar yaşanabilir.
Basınç Kaybı: Disk, tam açık durumda bile akışın bir miktar dirençle karşılaşmasına neden olabilir.
Yüksek Tork Gereksinimi: Özellikle büyük çaplı vanalarda açılıp kapanma için daha fazla tork gerekebilir.

Kelebek Vana Çeşitleri Nelerdir?

Kelebek vanalar, tasarım ve uygulama açısından farklı çeşitlere ayrılabilir. Her bir çeşidi, belirli bir kullanım alanına ve şartlara göre özelleştirilmiştir. İşte en yaygın kelebek vana çeşitleri:

Sıkı Kelebek Vana

Sıkı kelebek vana, genellikle su ve atık su arıtma tesislerinde, HVAC sistemlerinde ve su temini gibi uygulamalarda tercih edilir. Bu tür vanalarda, disk ve seat (oturak) arasındaki sıkı mühür sayesinde sıvı sızıntıları engellenir.

Özellikleri:

Düşük açılma ve kapanma torku.
Yüksek sızdırmazlık performansı.
Su, hava ve bazı kimyasal maddelerle uyumlu.

Metalik Sızdırmaz Kelebek Vana(Metal Seated Butterfly Valve)

Metalik sızdırmaz kelebek vana, daha zorlu çalışma koşullarında kullanılır. Yüksek sıcaklıklar ve aşındırıcı ortamlar için uygundur. Metal yüzeylere sahip bu vanalar, yüksek basınçlı sistemlerde ve kimyasal tesislerde tercih edilir.

Özellikleri:

Yüksek sıcaklık dayanımı.
Sert çalışma koşullarında dayanıklılık.
Aşındırıcı ve kimyasal maddelere karşı direnç.

Yüksek Basınç Kelebek Vana(High Pressure Butterfly Valve)

Yüksek basınç kelebek vana, özellikle yüksek basınç altında çalışan sistemler için tasarlanmıştır. Bu vanalar, gaz ve sıvı hatlarında güvenli akış kontrolü sağlamak için kullanılır.

Özellikleri:

Yüksek basınç dayanımı.
Güçlü yapısı ve uzun ömür.
Endüstriyel ve ticari tesislerde yaygın kullanım.

Higroskopik Kelebek Vana (Sanitary Butterfly Valve)

Higroskopik kelebek vana, genellikle gıda, ilaç ve biyoteknoloji endüstrilerinde kullanılır. Bu vanalar, steril ortamların korunmasını sağlayacak şekilde tasarlanmıştır. Hijyenik özellikleri sayesinde bu alanda en yüksek standartları karşılar.

Özellikleri:

Yüksek hijyen gereksinimlerine uygunluk.
Sızdırmazlık ve temizlik kolaylığı.
Gıda ve ilaç endüstrisine uygun malzemeler.

Elektrikli Kelebek Vana (Electric Butterfly Valve)

Elektrikli kelebek vana, otomatik kontrol sistemleri ile çalışır. Elektrik motoru ile açılıp kapanan bu vanalar, uzaktan kumanda veya otomatik kontrol panelleri ile entegre edilebilir. Endüstriyel otomasyon sistemlerinde sıkça tercih edilir.

Özellikleri:

Otomatik açma ve kapama fonksiyonu.
Uzaktan kontrol imkanı.
Endüstriyel otomasyon ve enerji tesislerinde yaygın kullanım.

Kelebek Vana Kullanım Alanları

Kelebek vanaların geniş kullanım alanları vardır ve farklı sektörlerde önemli rol oynarlar. İşte kelebek vana çeşitlerinin yaygın olarak kullanıldığı başlıca sektörler:

Su Arıtma Tesisleri: Suyun arıtılması sırasında akışkanın kontrolü için sıkı kelebek vanalar tercih edilir.
Kimya ve Petrol Endüstrisi: Aşındırıcı maddeler ve yüksek sıcaklık koşullarına dayanıklı metalik sızdırmaz kelebek vanalar kullanılır.
Enerji Sektörü: Elektrikli kelebek vanalar, enerji santrallerinde enerji verimliliğini artırmaya yardımcı olur.
Gıda ve İlaç Endüstrisi: Hijyenik kelebek vanalar, steril ve temiz ortamlarda sıvı akışını düzenler.

Kelebek Vana Seçiminde Dikkat Edilmesi Gerekenler

Kelebek vana seçimi yaparken dikkat edilmesi gereken bazı önemli faktörler vardır. Bunlar arasında:

Çalışma ortamı: Vananın kullanılacağı ortamın sıcaklık, basınç ve kimyasal bileşenleri göz önünde bulundurulmalıdır.
Vananın boyutu ve çapı: Boru hattının çapına uygun vana seçimi, verimli bir akış kontrolü sağlar.
Malzeme ve dayanıklılık: Vananın malzeme türü, uzun ömürlü ve aşındırıcı ortamlara karşı dayanıklı olmalıdır.
