Switch Kutusu Seçerken Dikkat Edilmesi Gereken 7 Kritik Faktör

Makale İçeriği

Neden Switch Kutusu Seçimi Kritik?

Bir valfin gerçek hayattaki güvenliği ve sürekliliği, çoğu zaman sahadaki küçük bir kutuya bağlıdır: switch kutusu. Bu kutu, aktüatörünüzün açık/kapalı durumunu kontrol sistemine “doğru ve tekrarlanabilir” biçimde iletir. Yanlış seçim, PLC’ye hatalı sinyal gider; hatalı sinyal, proses güvenliğini ve üretim kalitesini doğrudan zedeler. Sonuç, gereksiz duruşlar, yanlış alarmlar, hatta güvenlik riskleridir. Doğru seçim ise hem emniyetli duruş senaryolarını güvence altına alır hem de bakım yükünü azaltır.

Saha gerçeklerinde switch kutusu; IP/NEMA koruma, patlayıcı ortam uygunluğu, mekanik dayanım, korozyon-UV kimyasal dayanımı, elektriksel arayüz ve sertifikasyon, montaj uyumu, ayar/servis kolaylığı ve TCO gibi başlıkların toplamına yanıt vermelidir. Örneğin, CIP/SIP yapılan gıda hatlarında NEMA 4X/IP67 gereksinimleri öne çıkarken; solvent buharlarının olduğu boya/kimya tesislerinde ATEX Zone 1/2 ihtiyacı kritikleşir.

ATCO Group’un distribütörlüğünü yaptığı Sirca ve J+J ekosistemi, bu kriterleri bütüncül şekilde ele alan çözümler sunar. Sirca’nın saha koşullarına uygun sağlam gövde/conta mimarisi ve okunaklı görsel göstergeleri, J+J elektrik aktüatörleriyle birlikte teyit ve izleme tarafında uyumlu bir paket oluşturur. Böylece operatörler, valf pozisyonunu anlık ve güvenilir biçimde izler; bakım ekipleri ise hızlı ayar ve standardize braket gibi detaylarla sahada daha kısa sürede çözüm üretir.

Çalışma Ortamı ve Koruma Standartları

Switch kutusu önce hayatta kalmalı; yani içine su, toz, yağ buharı, kimyasal sis, temizlik sıvısı girmemeli ve UV/ısı dalgalanmalarına dayanmalı. Burada IP ve NEMA sınıflandırmaları belirleyicidir. Gıda/ilaçta sık yıkama yapılan hatlarda IP67/68 ve/veya NEMA 4X öne çıkar; açık saha, tuz sisi, UV yükü olan liman/deniz uygulamalarında korozyon direnci ve UV-stabil malzeme şarttır. Kimyasal tesislerde solvent buharları için conta kimyasal uyumu ve malzeme seçimi kritikleşir.

Patlayıcı ortamlar için ATEX/IECEx sertifikaları bir “opsiyon” değil, olmazsa olmaz güvenlik bariyeridir. Zone 1/2 veya Div.1/2 gereksinimlerinde switch kutusunun Ex d / Ex i / Ex e uygunluğu ve içindeki komponentlerin sertifikasyonları ayrı ayrı doğrulanmalıdır. Islak tozlu ortamların ötesinde, ısı aralığı  ve termal şok dayanımı da gerçek saha koşullarını yansıtmalıdır.

ATCO Group’un sunduğu Sirca switch kutuları; yoğun temizlik, dış hava, kimyasal maruziyet ve Ex bölgeleri gibi farklı ortam gereksinimlerine dönük çeşitli koruma ve malzeme seçenekleri ile bilinir. J+J aktüatörlerle birlikte kullanıldığında, IP/ATEX gereksinimleri tek bir set içinde standardize edilebilir; bu da satın alma ve bakım süreçlerini sadeleştirir. Özetle, önce ortamı seçin, sonra switch kutusunu: Koruma sınıfı, Ex uygunluk, ısı/UV/kimyasal dayanımı ve conta yapısı doğru değilse, en iyi elektronik bileşenler bile sahada tutunamaz.

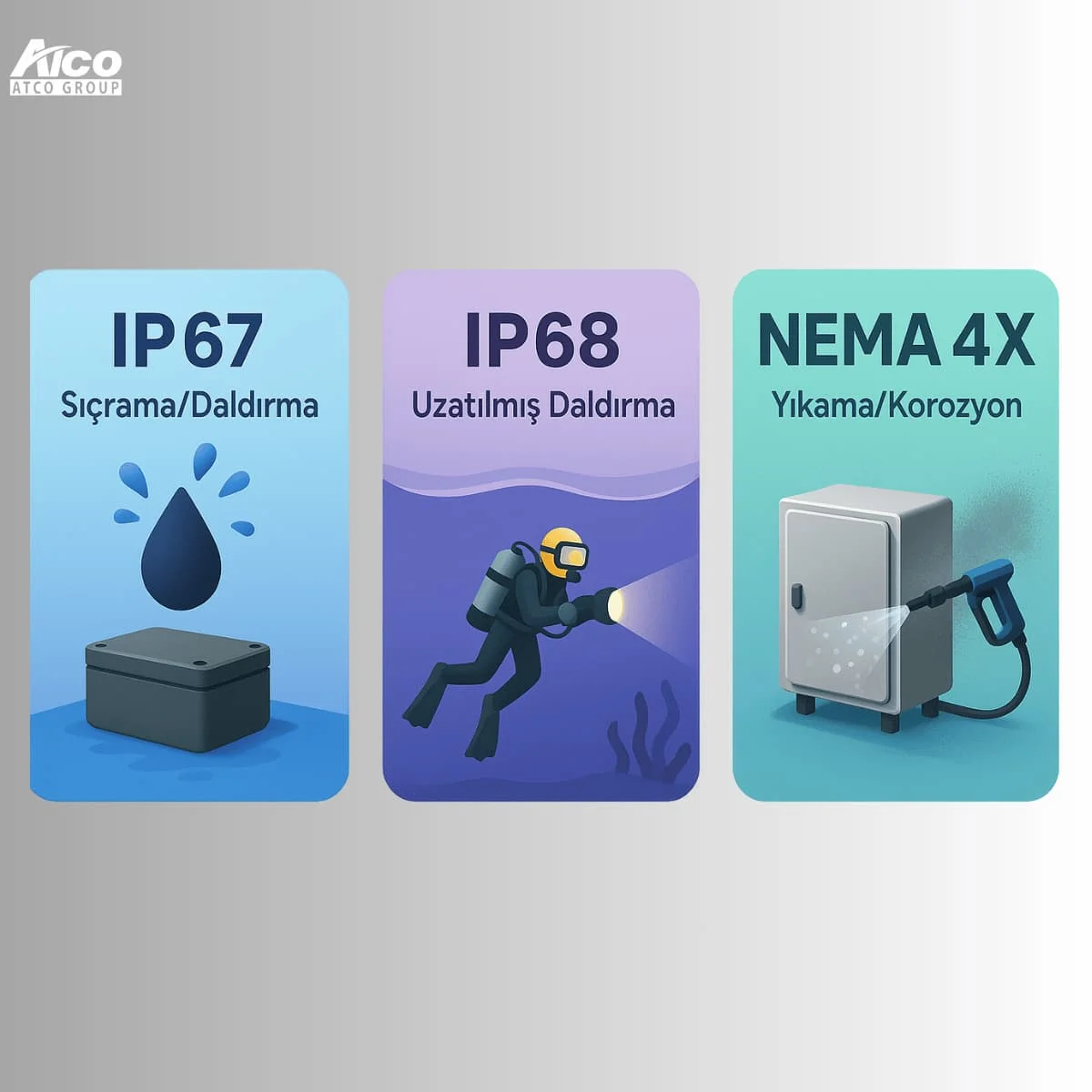

IP/NEMA Doğru Seçimi: IP67 mi, IP68 mi, NEMA 4X mi?

IP67, ekipmanın kısa süreli suya daldırma ve toza karşı tam koruma sunduğunu ifade ederken; IP68 test metoduna bağlı olarak daha uzun süre/daha derin daldırma senaryolarına dayanımı işaret eder. Ancak IP68 her zaman “daha iyi” anlamına gelmez; çünkü sahadaki asıl ihtiyaç su jetlerine, yoğun buhara veya tuz sisi/UV kombinasyonuna karşı koruma olabilir. Bu noktada NEMA 4X, özellikle korozyona ve basınçlı su jeti temizliğine dayanıklılık vurgusuyla gıda/ilaç hatlarında pratik bir karşılıktır.

Seçimi yaparken şu sorularla ilerleyin:

  1. Temizlik protokolü nedir? Basınçlı su ve kimyasal deterjan var mı? → NEMA 4X / IP67+ ve kimyasal uyumlu contalar.

  2. Daldırma riski gerçek mi yoksa sadece sıçrama mı? → IP67 çoğu durumda yeter; sürekli göllenme varsa IP68 test metodunu inceleyin.

  3. UV/tuz sisi yoğun mu? → UV-stabil plastikler, anodize/alüminyum döküm + paslanmaz bağlantı elemanları.

  4. Sıcaklık aralığı ve termal şok? → Geniş ısı aralığı, kondans giderici tasarım (nefeslik/valf) faydalı.

Sirca tarafında, IP67/68 ve NEMA 4X sınıfına uygun gövde/conta konfigürasyonları; J+J ile birlikte düşünüldüğünde tek tip braket ve standart kablolama ile sahada yedek parça karmaşasını azaltır. ATCO Group envanteri ve Türkiye stok yapısı, projelerde aynı koruma sınıfının seri olarak teminini kolaylaştırır. Sonuç: IP/NEMA etiketi tek başına değil, uygulamanızın gerçek risk profili ile birlikte okunmalıdır.

Mekanik Dayanım ve Malzeme Kalitesi

Switch kutusunun ömrünü belirleyen tek şey IP/NEMA etiketi değildir; gövde malzemesi, bağlantı elemanları ve kaplama teknolojisi gerçek saha koşullarında fark yaratır. Dış sahada UV’ye, tuz sisine ve titreşime maruz kalacak bir uygulama için alüminyum döküm gövde, sert anodizasyon + polyester toz boya kombinasyonuyla yüksek darbe ve korozyon dayanımı sunar. Gıda/ilaç hatlarında ise PBT/PC gibi UV-stabil, cam elyaf takviyeli mühendislik plastikleri, ağırlığı ve iletkenliği düşürerek temizliği kolaylaştırır. Plastik gövdelerde UL94 V-0 gibi alev sınıflandırmaları, metal gövdelerde ise paslanmaz A2/A4 bağlantı elemanları (cıvata/somun) uzun vadede gevşeme ve pas riskini azaltır.

Conta tarafında NBR/EPDM/Viton seçenekleri, proses kimyalarına uyum ve sıcaklık aralığına göre seçilmelidir. Kablo rakorlarında nikel kaplı pirinç veya paslanmaz tercih etmek, rakor çevresinde “ilk korozyon halkası” oluşumunu geciktirir. Kondens riski olan yerlere nefeslik/valf eklemek kartların oksitlenmesini önler. Darbe dayanımı için IK derecelendirmesi ve kalın duvarlı gövde tasarımı önemlidir; bu sadece düşme/çarpma değil, boru hattından taşınan titreşim yüklerine karşı da güvence sağlar.

Sirca’nın ağır hizmet gövdeleri, paslanmaz bağlantı ve UV-stabil kapak opsiyonlarıyla, boya/kimya gibi agresif ortamlar için tercih edilir. J+J elektrik aktüatörleriyle birlikte kullanıldığında, tek tip braket ve kaplin setleri sayesinde mekanik toleransların standardize edilmesi kolaylaşır; bu da montaj sonrası yeniden ayar ihtiyacını azaltır. Sonuç: Doğru malzeme/kaplama + doğru conta + doğru bağlantı elemanı üçlüsü, switch kutusunun ilk günkü sızdırmazlık ve hassasiyetini yıllarca korur.



Korozyon ve UV Dayanımı, Kimyasal Ortamlar

Korozyon, sahadaki en “sessiz” düşmandır. Tuz sisi, deterjan ve solvent buharları, boya altı korozyon başlatarak conta oturma yüzeylerinin bozulmasına ve zamanla mikro sızıntılara yol açar. Bu yüzden satın alma şartnamesine tuz sisi test süresi, kaplama sistemi, vidalarda A4 şartı ve rakor malzemesi mutlaka yazılmalıdır. UV tarafında ISO 4892-2 gibi test referansları, şeffaf kubbe/gösterge parçalarında sararma ve kırılganlığı minimize eder. Kimyasal uyum için conta materyalini proses kimyasına göre seçmek kritik: NBR hidrokarbonlarda sınırlı kalabilirken, Viton (FKM) solvent dayanımında üstündür; EPDM buhar ve bazı temizlik kimyalarıyla daha uyumludur.

Sirca switch kutuları, yüksek mikron kaplama, UV-stabil dome ve paslanmaz bağlantı opsiyonları ile gıda/ilaç ve deniz ortamlarında yaygın kullanılır. J+J ile birlikte düşünüldüğünde, korozyon sınıfı tek seferde belirlenir; böylece yedek parça ve servis planı aynı standardı izler. Bu yaklaşım, TCO’yu düşürür; çünkü erken korozyonun yol açtığı kontak arızaları ve yanlış pozisyon teyidi azalarak duruşlar kısalır.



Anahtar Tipi ve Geri Bildirim Mimarisi

Switch kutusunun kalbi, pozisyon teyidi sağlayan sensör/anahtar mimarisidir. En yaygın seçenekler: mekanik mikro switch , endüktif/NAMUR sensör ve reed/manyetik çözümler. Mekanik switch’ler yüksek akım ve basit röle direkt sürümü için uygundur; ancak temas sıçraması (bounce) ve mekanik aşınma kaçınılmazdır. Endüktif/NAMUR sensörler temassız oldukları için uzun ömür ve yüksek tekrarlanabilirlik sunar; Ex i hatlarda barrier ile birlikte güvenli entegrasyon sağlar. Reed anahtarlar mıknatısla tetiklenir; basit ve düşük maliyetlidir ancak titreşime karşı hassas olabilir.

Kritik olan, ayar hassasiyeti ve histerezis değerleridir. İyi bir switch kutusunda kam mekanizması, aktüatör milindeki çok küçük açısal değişimi tekrarlanabilir şekilde anahtar tetiklemesine dönüştürür. Bu, modülasyonlu veya “yakın-arada” pozisyon kullanan hatlarda yanlış alarm olasılığını düşürür. Ayrıca led göstergeler, şeffaf kubbe ve dış ölçek gibi unsurlar operatörün görsel teyidini hızlandırır. Klemens düzeni ve etiketleme hataya karşı korunmanın ilk adımıdır; kablo girişleri için M20/NPT seçenekleri proje standardını korur.

Sirca’nın çift kamlı mekanik mimarisi ve NAMUR sensör uyumlu versiyonları, sahada hızlı kurulum ve düşük yeniden ayar süresi sunar. J+J aktüatörleri ise modüler limit switch kartları ve akıllı konum modülleri ile elektrik panosundaki entegrasyonu sadeleştirir. Birlikte kullanıldığında, “mekanik + elektronik” paketi, hem hızlı devreye alma hem de standart yedek parça avantajı sağlar.



Enkoder/Mikro Switch Karşılaştırması ve Ayar Hassasiyeti

Mikro switch: Avantajları; doğrudan röle/solenoid sürme, yaygın bulunabilirlik, uygun maliyet. Dezavantajları; mekanik ömür (ör. milyon döngü sınırı), titreşimde bounce, düşük akımda temas oksidasyonu. Endüktif/NAMUR: Avantajları; temassız çalışma, yüksek tekrarlanabilirlik, Ex i uyumluluğu, uzun ömür. Dezavantajları; harici barrier/besleme gereksinimi ve ilk kurulum maliyeti. Manyetik reed: Basit ve düşük tüketim; ama manyetik alan paraziti ve yüksek titreşimli hatlarda yanlış tetikleme riski var.
Döner enkoder entegrasyonu  ara pozisyon doğruluğunu artırır; fakat switch kutusunda tipik olarak binary teyit yeterlidir. Enkoder istiyorsanız, IP/EMC gereksinimleri ve kablolama karmaşıklığına hazır olun.

Ayar kolaylığı tarafında “açı ölçekli şeffaf kubbe”, “açık/kapalı için farklı renkli kam”, “açı artı/eksi yön okları” gibi ergonomik detaylar devreye alma hızını dramatik şekilde artırır. Sahada ekiplerin harcadığı ayar süresi, doğrudan MTTR’a yansır; bu nedenle tekrarlanabilir ayar ve pozisyon toleransı  şartnamede açık yazılmalıdır. Sirca’nın dışarıdan erişimli, aletsiz kam ayarı seçenekleri ve J+J’nin ledli konum geri bildirimi, bakım ekiplerine “bak-gör-ayarla” akışı sağlar.

Elektriksel Arayüz, Sertifikasyon ve Güvenlik

Switch kutusunun seçimi sadece mekanik ve koruma sınıflarıyla bitmez; elektriksel arayüz ve sertifikasyon katmanı, proses güvenliğinin beyniyle kurduğunuz ilişkinin kalitesini belirler. Öncelikle sinyal topolojisini netleştirin: mekanik mikro switch ile yüksek akım / doğrudan röle sürme mi yapacaksınız, yoksa temassız NAMUR ya da PNP/NPN endüktif sensör ile barrier/AI kart üzerinden mi okuyacaksınız? Ex bölgelerinde Ex i  çizgisini seçiyorsanız, sensör + bariyer eşleşmesi, hat üzerinde topraklama ve kablo ekranlama ayrıntıları şartnameye yazılmalıdır. Ex d veya Ex e konfigürasyonlarda ise kutu içi bileşenlerin toplu sertifika uygunluğu  teyit edilmelidir.

Fonksiyonel güvenlik tarafında, SIS mimarileri için IEC 61508 / 61511 referansları ve hedef SIL seviyelerine göre proof test interval, diagnostic coverage ve spurious trip riskleri değerlendirilir. Switch kutusunun tekrarlanabilir tetikleme ve temassız sensör ömrü gibi parametreleri, bakım stratejinizde MTBF/MTTR metriklerine bağlanır. EMC dayanıma yönelik kablo güzergâhı, ekran sonlandırma, surge/arrestor kullanımı ve PE/PEN bağlantılarında düşük empedanslı yol tasarımı, sahada mikro arızaların önüne geçer. CE çerçevesinde EMC/LVD/MD işaretlemelerinin, ATEX/IECEx ile çakışmadan dokümante edilmesi gerekir.

Sirca’nın NAMUR/indüktif ve mikro switch’li seçenekleri, J+J elektrik aktüatörlerinin kart yapılarıyla birlikte tek hat diyagramı üzerinde sade ve sürdürülebilir bir çözüm oluşturur. ATCO Group ekibi, Ex i bariyer seçimi, M12 hızlı konnektörler veya klemens düzeni gibi ayrıntılarda proje standardınızı bir defada netleştirmenize yardımcı olur.

Klemens Düzeni, Konnektörler ve EMC

Sahada arızaların önemli bir kısmı, klemens yerleşimi, etiketleme ve ekran sonlandırma hatalarından doğar. İyi tasarlanmış bir switch kutusunda, NO/NC veya PNP/NPN/NAMUR uçları net ve kalıcı etiketlidir; tel kesiti aralığı, yaylı ya da vida bağlantı tipine göre seçilir. Ferrule kullanımı ve ikiz pabuç kabulü, sahadaki çoklu çıkarma/takma işlemlerinde iletkenin zarar görmesini önler. Kablo girişleri için M20×1.5 / NPT ½” gibi opsiyonlar, projenin global standardını korurken IP/NEMA bütünlüğünü destekler; rakor malzemesi korozyon halkalarını geciktirir.

Hızlı devreye alma isteyen tesislerde M12 A-coded veya endüstriyel Harting/veya sızdırmaz push-pull konnektörler kabloyalıtım risklerini azaltır; ancak IP/NEMA ve Ex şartlarıyla çelişmeyecek doğru seri tercih edilmelidir. EMC açısından, sinyal ve güç kablolarının ayrı güzergâh izlemesi, ekranın tek noktadan sonlandırılması, surge koruma ve ortak mod filtreleri paraziti düşürür. Kutudaki LED durum göstergeleri devreye almayı hızlandırır; fakat parazite duyarlılık göstermemesi için akım sınırlama ve filtreleme tasarımı önemlidir. Sirca kutuları, düzenli klemens-tray yapısı ve açık/okunur terminal dizilimiyle servis süresini kısaltır. J+J tarafında ön konnektörlü harness seçenekleri, kablo hatalarını en baştan azaltır.

Montaj Uyumluluğu ve Standartlar

Switch kutusunun sahadaki “yerine” tam oturması, güvenilir pozisyon teyidinin ilk şartıdır. NAMUR VDI/VDE 3845 standardı, aksesuar montajı için delik aralıkları ve mil adaptörleri konusunda endüstriye ortak bir dil kazandırır. ISO 5211 ise valf-aktüatör arayüzünün metriklerini belirler; buradaki kare/çift kare/dişli mil yapısı, braket yüksekliği ve kaplin derinliği ile birlikte, switch kutusunun kam mekanizmasına “doğru açı”yı sağlar. Hatalı yükseklik ya da eksen kaçıklığı, kam tetik konumlarını kaydırır; sınırda çalışan proseslerde yanlış alarm ya da boşta tetikleme doğurur.

Montaj kitlerinde paslanmaz çelik braket ve cıvata, galvanik korozyonu ve gevşemeyi geciktirir. Pozisyon göstergesi ile kam ayar ölçeği dışarıdan okunabilir olmalı; bakımcının açı referansını görüp dakika içinde ayar yapabilmesi gerekir. Yeni kurulumlarda, şablonlu hizalama ve ön ayarlı kaplin kullanımı, devreye almayı kısaltır. Sirca kutuları, NAMUR arayüzlü braket paketleri ve yüksek toleranslı kaplinleri ile “tak-çalıştır” yaklaşımına uygundur. J+J aktüatörleriyle aynı delik aralığı ve standart mil bağlantıları üzerinden gelen tek tip kit çözümü, stok yönetimini ve sahada yedek parça değişimini kolaylaştırır. ATCO Group, projeye göre köprü braket ya da alçak profil seçenekleri önererek gösterge okunurluğunu ve operatör erişimini optimize eder.

Sirca & J+J ile Uyum Senaryoları

Gerçek hayat senaryolarında uyum, tek bir ürün modelinden ziyade paket çözüm ile sağlanır. Örneğin gıda proses hattı: Yıkama ve kimyasal temizlik nedeniyle NEMA 4X/IP67 gövdeli Sirca switch kutusu, paslanmaz braket ve kimyasal uyumlu contalar ile seçilir; J+J elektrik aktüatörü ise M12 hızlı konnektör veya terminal kartı üzerinden panoya bağlanır. Burada LED göstergeli görsel teyit ve açı ölçekli kubbe, üretim operatörünün hata ayıklamasını kolaylaştırır. Kimya/solvent ortamlarında ise ATEX Zone 1/2 gereksinimi öne çıkar; Sirca’nın Ex i/Ex d/Ex e uygunluklu varyantları, NAMUR sensör + barrier kombinasyonuyla güvenli entegrasyon sağlar. J+J tarafında fail-safe stratejiler  proses risk analizinizle örtüşecek şekilde kurgulanır.

Su/atık su uygulamalarında, dış saha ve UV/tuz sisi maruziyetine karşı UV-stabil dome, anodize + toz boya gövde ve A2/A4 bağlantı tercih edilir. ATCO Group’un Türkiye stok ve hızlı tedarik avantajı, aynı koruma sınıfını seri olarak temin etmeye imkân tanır; bu da bakımda parça standardizasyonu ve eğitim maliyetlerini düşürür. Ayrıca tek satıcıyla SLA ve garanti süreçlerinin birleştirilmesi, TCO’yu öngörülebilir kılar. Proje başlangıcında ATCO ekibinin montaj kiti şablonları, kablolama diyagramları ve test checklist’leriyle çalışması, devreye alma süresini kısaltır ve ilk 90 günde arıza/adaptasyon risklerini azaltır.

Bakım Kolaylığı, Ayar Süresi ve Saha Servisi

Saha gerçekliğinde bir switch kutusunun en kritik KPI’ı “hiç bozulmaması” değil, bozulduğunda ne kadar hızlı eski performansına döndüğüdür. Bu yüzden seçim yaparken yalnız gövde/koruma sınıflarına değil, bakım ergonomisine de aynı ağırlığı vermelisiniz. Kutu içinde düzenli klemens yerleşimi, kalıcı ve okunaklı NO/NC—PNP/NPN—NAMUR etiketleri, tel kesitine uygun kelepçeler ve ikiz pabuç kabulü, arıza anında kablolamayı bir “yapboz”a çevirmekten kurtarır. Kablo girişi rakorları için malzeme seçimi ve contaların kimyasal/UV uyumu, “ilk korozyon halkası”nı geciktirir; bu da bakım ekiplerinin periyodik sıkma, sızdırmazlık kontrolü ve değişim döngülerini uzatır.

Ayar/kalibrasyon tarafında “hızlı ve tekrarlanabilir” olmak asıldır. Kam mekanizmasının aletsiz veya tek alyenle ayarlanabilmesi, açı ölçekleri ve yön oklarıyla desteklenmesi; şeffaf kubbe ve LED göstergeler sayesinde operatörün uzaktan dahi pozisyon teyidi yapabilmesi, devreye alma ve devreden çıkarma sürelerini dramatik biçimde kısaltır. Sirca’nın şeffaf kubbeli, dışarıdan okunur açı ölçekli ve aletsiz kam ayarlı modelleri, bakımda tekrar ayar riskini azaltır; J+J elektrik aktüatörleri ise LED durum, manuel override ve modüler limit switch kartları ile “bak-gör-ayarla” akışını hızlandırır. ATCO Group’un sağladığı standart montaj kitleri, ön konnektörlü harness ve kontrol listeleri, sahada ilk 30–90 gün içinde görülen tipik “ince ayar” turlarını en aza indirir.

Garanti, SLA ve Türkiye Stok Yapısı

Projelerin sürdürülebilirliği garanti koşulları, SLA ve stok yönetimi üçlüsüyle güvenceye alınır. İyi bir SLA, yalnız “mail yanıt süresi” değil; yedek parça temin taahhüdü, yerinde servis penceresi, RMA süreç şeffaflığı ve dokümantasyon erişimi gibi unsurları da içerir. ATCO Group, Türkiye stok yapılanmasıyla kritik Sirca/J+J bileşenlerinde tamamlayıcı parça sürekliliği sağlar; bu da “tek model/tek seri” standardizasyonun meyvesini verir: doğru parça, doğru zamanda, aynı arayüzle gelir ve şema revizyonu gerekmeden devreye alınır. Proje başında önerilen buffer stok ve konsinye modelleri, mevsimsel bakım pencerelerine planlı destek sunar.

Garanti kapsamında şeffaf muayene raporu gerekirse kurulum fotoğrafları, tork değerleri ve saha koşulu ile çaprazlanarak sunulmalıdır. Bu yaklaşım, “yanlış kullanım mı üretim kusuru mu?” sorusunu hızlı netleştirir. Sirca’nın sağlam gövde/conta mimarisi ve J+J’nin modüler kartları, yerinde onarım ve parça değişimini pratik kılar; bakım takviminde proof test ve önleyici kontrol adımları eklenince, TCO düşüşü kalıcı hale gelir. ATCO’nun eğitimleri ve önceden doldurulmuş checklist’leri, sahada hatayı daha oluşmadan filtreler.

7 Kritik Faktörü Aynı Masada Toplamak

Switch kutusu seçimi, “kutuyu kutuya uydurmak”tan ibaret değildir; çalışma ortamı, mekanik dayanım, geri bildirim mimarisi, elektriksel arayüz, montaj uyumluluğu, bakım ergonomisi, TCO  birbiriyle konuştuğunda sahada stabil ve tekrarlanabilir bir çözüm elde edersiniz. Bu faktörlerin sıralaması projeye göre değişse de pratik yaklaşım şudur: (1) Ortam & sertifikasyonu kilitlemeden diğer kararları vermeyin; (2) mekanik—elektrik ikilisini tek arayüz üzerinde sadeleştirin; (3) bakım ve TCO kalemlerini  satın alma öncesinde netleştirin. Gıda/ilaç hatlarında yıkama ve kimyasal temizlik baskınsa NEMA 4X + IP67/68 kombinasyonları öne çıkar; kimya/rafineri gibi patlayıcı atmosferlerde ATEX/IECEx çizgisi ve Ex i/Ex d tercihi sensör mimarinizi belirler. Dış saha korozyon/UV yükünde kaplama ve conta malzemesi, rakor ve bağlantı elemanı seçimi kadar kritiktir; aksi halde ilk korozyon halkası tüm planı bozar.

Bu rehberi uygularken Sirca switch kutularının UV-stabil, şeffaf kubbeli, aletsiz kam ayarlı varyantlarını, J+J elektrik aktüatörlerinin modüler limit switch/LED geri bildirim ve ön konnektörlü seçenekleriyle eşleştirmeniz, hem devreye alma süresini kısaltır hem de yedek parça listesini sadeleştirir. ATCO Group’un Türkiye stok ve distribütörlük gücü, aynı arayüzde seri tedarik ve SLA tabanlı servis imkânı sağlar.

Sıkça Sorulan Sorular (SSS)

IP67 ile NEMA 4X aynı şey mi? Gıda hattında hangisi öncelikli?

Aynı değil. IP  su/partikül sızdırmazlığını ölçer; NEMA 4X hem su girişine karşı korumayı hem de korozyon dayanımı beklentisini içerir. Gıda hatlarında basınçlı yıkama ve kimyasal deterjan kullanıldığı için, yalnız IP67/68 yazmak yerine NEMA 4X + uygun malzeme/conta (ör. paslanmaz bağlantı, EPDM/FKM) talep etmek genellikle daha güvenlidir. Sirca’nın NEMA 4X odaklı gövde/kapak çözümleri bu ortamlar için pratik bir başlangıç noktasıdır.

ATEX Zone 1/2 için NAMUR mı, mekanik mikro switch mi?

Ex ortamda enerji sınırlaması ve kıvılcım riskinin yönetimi esastır. NAMUR + Ex i bariyer kombinasyonu, temassız çalışma ve tekrarlanabilir tetikleme sayesinde mekanik mikro switch’e göre daha düşük bakım ihtiyacı doğurur. Mikro switch doğrudan röle sürmek için uygundur ancak titreşimde bounce, düşük akımda temas oksidasyonu riski vardır. Sirca’nın NAMUR uyumlu kutuları, J+J’nin modüler kartlarıyla SIS/DCS hatlarına temizce bağlanır.

Metal mi, plastik gövde mi?

Dış saha, UV ve tuz sisi yükü yüksekse anodize + toz boyalı Al döküm uzun ömürlü olur. Gıda/ilaçta yıkama kolaylığı ve düşük ağırlık gerekirse UV-stabil cam elyaf takviyeli PBT/PC tercih edilir. Her iki senaryoda da paslanmaz A2/A4 bağlantı elemanları ve doğru kaplama/conta kombinasyonu kritik. Proses kimyası sertse Sirca’nın yüksek mikron kaplama ve paslanmaz bağlantı opsiyonları avantaj sağlar.

Conta seçiminde NBR–EPDM–FKM farkı nedir?

NBR yağ/grese nispeten dayanır ama solvent ve yüksek sıcaklıkta sınırlı olabilir. EPDM buhar ve birçok temizlik kimyasıyla uyumludur; gıda yıkamalarında sık tercih edilir. FKM solvent/kimyasal dayanımıyla öne çıkar, geniş ısı aralığına dayanır. Uygulamanın kimya listesine göre seçim yapın; aksi halde sızdırmazlık kısa sürede bozulur.

IK darbe ve titreşim dayanımı neden önemli?

Düşme/çarpma kadar, boru hattından gelen titreşim de kam ayarlarını kaydırabilir. IK derecesi yüksek gövdeler, kalın duvar tasarımları ve titreşim kilitli kam mekanizmaları sahada ayar kaçmasını azaltır. Montajda doğru braket/kaplin ve ISO 5211/NAMUR ölçülerine tam uyum, titreşim yükünü eşit dağıtır ve yanlış alarmı düşürür.

Kablo rakoru: nikel kaplı pirinç mi paslanmaz mı? M20 mi NPT mi?

Korozif veya deniz kenarı uygulamalarda paslanmaz rakorlar daha uzun ömürlüdür; genel endüstride nikel kaplı pirinç yeterli olabilir. Standartla uyum için proje genelinde M20×1.5 ya da NPT½”’ı tek tip seçin. UV/tuz sisi yükü yüksekse nefeslik/anti-kondens çözümleri ve uygun contayla birleştirin; aksi halde “ilk korozyon halkası” rakorda başlar.

Klemens düzeni ve etiketleme neden bu kadar vurgulanıyor?

Arızada en çok zaman “doğru ucu bulmak”ta kaybedilir. Net NO/NC – PNP/NPN – NAMUR A/B etiketleri, uygun tel kesiti, ikiz pabuç kabulü ve düzenli terminal yerleşimi MTTR’ı doğrudan düşürür. LED durum göstergeleri sahada doğru teyidi hızlandırır.

EMC parazitlerini nasıl azaltırım?

Sinyal ve güç kablolarını ayrı güzergâhtan götürün, ekranı tek noktadan sonlandırın, düşük empedanslı PE bağlantısı kurun. Gerekirse surge koruma/ortak mod filtreleri ekleyin. M12/hızlı konnektör kullanacaksanız IP/Ex gereksinimleriyle uyumlu serileri seçin. J+J’nin ön konnektörlü seçenekleri kablolama hatalarını da azaltır.

SIL hedefim var; switch kutusunda nelere bakmalıyım?

IEC 61508/61511’e göre proof test interval, diagnostic coverage ve spurious trip risklerini değerlendirmeniz gerekir. Temassız sensör daha stabil tetikleme sunar; şeffaf kubbe + açı ölçeği proof test ve kalibrasyonları hızlandırır. Belgelenmiş tekrarlanabilirlik, ayar adımları ve saha checklist’leri şartnameye yazılmalı.

NAMUR bariyerini nasıl seçerim?

Sensörün akım/gerilim profiline uygun Ex i bariyer seçin; hat döngü direnci, besleme ve DCS kartıyla uyumu kontrol edin. Topraklama/eşpotansiyel bağlantıları sahada sahici fark yaratır. Yanlış bariyer, yanlış okuma veya trip riskini artırır.

ISO 5211 ve VDI/VDE 3845 neyi çözüyor?

ISO 5211 valf–aktüatör arayüzünü; VDI/VDE 3845 aksesuar delik paternlerini standardize eder. Doğru braket yüksekliği ve kaplin derinliğiyle, kam mekanizması doğru açıda tetikler. Uymadığınızda “boşta tetikleme”, “sınırda yanlış alarm” ve hızlı gevşeme görülebilir. Sirca’nın NAMUR arayüzlü braketleri bu riski azaltır.

Bakım ergonomisi MTTR’ı gerçekten düşürür mü?

Evet. Şeffaf kubbe, renk kodlu görsel gösterge, dışarıdan okunur açı ölçeği ve aletsiz kam; “bak-gör-ayarla” süresini dakikalardan saniyelere indirebilir. Sirca bu ergonomiyi gövdeye entegre eder; J+J’nin LED durum ve manuel override özellikleri de devreye alma/onarımı hızlandırır.

Hangi yedek parçaları stoklamalıyım?

Minimum set: O-ring/conta, şeffaf kubbe, kam takımı, sensör/limit switch kartı, kablo rakoru. Ortama göre paslanmaz bağlantı ve nefeslik ekleyin. ATCO Group’un Türkiye stoku, Sirca/J+J bileşenlerinde seri tedarik imkânı sağlar; bu da bekleme kaynaklı duruşları azaltır.

TCO’yu (Toplam Sahip Olma Maliyeti) nasıl düşürürüm?

Satın alma fiyatına odaklanmak yerine, kurulum + devreye alma + eğitim + planlı bakım + plan dışı duruş + yedek parça + lojistik kalemlerinin toplamına bakın. Standartlaştırma, eğitim ve stok maliyetlerini düşürür. Doğru IP/NEMA/Ex seçimi, kaplama–conta–rakor üçlüsünün kimyayla uyumu ve bakım ergonomisi TCO’yu kalıcı olarak azaltır. Sirca + J+J ile tek arayüzde modüler paket yaklaşımı burada en pratik yollardan biridir.
