Su arıtma tesisleri aynı kampüs içinde birbirinden çok farklı mikro-ortamlar barındırır: açık kanallarda sürekli sıçrama ve güneş/UV, pompa odalarında VFD’lerin yarattığı EMC yükü, klor/ozon hazırlama alanlarında kimyasal korozyon, digester ve biyogaz çevresinde ATEX Zone 1/2 ihtimal. Bu nedenle switch kutusu bir “aksesuar” değil, sahaya uygun bir muhafaza + güvenilir geri bildirim sistemi olarak ele alınmalıdır. Doğru strateji, önce ortamı haritalamakla başlar: (1) Su teması profili, (2) kimyasal maruziyet, (3) UV/tuz sisi (açık saha/deniz etkisi), (4) patlayıcı atmosfer, (5) EMC ve topraklama. Hata zincirleri çoğunlukla biriken kondens → korozyon → temas direnci artışı → yanlış konum sinyali şeklinde ilerler; kablo girişi/rakor, nefeslik ve conta seçimi bu yüzden kritiktir.
Burada NEMA 4X ile IP67/68 birlikte düşünülmelidir. Gövde malzemesinde anodize + toz boyalı Al döküm ya da UV-stabil PBT/PC, bağlantı elemanlarında 316 paslanmaz, contada EPDM/FKM tercihleri sahada ömrü uzatır. Sirca’nın NEMA 4X odaklı, şeffaf kubbeli ve aletsiz kam ayarlı switch kutuları; J+J elektrik aktüatörlerinin LED durum ve modüler limit kartlarıyla birleştiğinde devreye alma hızlanır ve MTTR düşer.
NEMA 4X–IP67–IP68 Karar Ağacı
Karar ağacının çıkış noktası su teması süresi ve kimyasal rejimdir. Açık hat/kanal kenarında günlük sıçrama ve taşma varsa IP67 en az seviye olmalı; kuyu/galeri gibi ekipmanın uzun süre su altında kalabileceği yerlerde IP68 gerekir. Buna karşın yıkama/kimyasal temizlik yapılan hacimlerde IP tek başına yeterli değildir; NEMA 4X şartı, malzeme/kaplama/bağlantı setiyle birlikte yazılmalıdır. Burada korozyon zincirinin ilk halkası çoğu zaman rakor ve bağlantı elemanlarıdır: deniz etkisi veya klor buharı olan tesislerde paslanmaz rakor ve A4 kalite bağlantı uzun vadede daha düşük TCO sağlar. Kondens için nefeslik ve “damla döngüsü” mantığıyla kabloyu aşağıdan almak, kubbe altı su birikimini azaltır.
Conta seçiminde EPDM ile FKM arasında uygulamaya göre karar verin; aksi halde IP/NEMA etiketi pratikte anlamını yitirir. Sirca’nın UV-stabil kubbe ve yüksek mikron kaplama opsiyonları, J+J’nin ön konnektörlü yapısı ve LED geri bildirim ile birleştiğinde devreye alma ve bakım süreleri belirgin kısalır.
IP ve NEMA’yı Doğru Okumak: Sızdırmazlık
IP su/partikül girişine odaklanır; NEMA 4/4X ise suya karşı korumanın yanında çevresel etkenleri ve korozyon dayanımı beklentisini kapsar. Su arıtma tesisinde bu fark pratik sonuçlar doğurur: Klor/ozon hazırlama ve filtre yıkama çevreleri “yıkanır ve koroziftir”, dolayısıyla NEMA 4X doğru başlangıç noktasıdır. Açık kanal—kuyu—galeri gibi kalıcı su riski olan noktalarda IP68 gerekebilir; fakat bu bir korozyon garantisi değildir. Bu yüzden “IP68 + NEMA 4X” kombinasyonunu aynı projede farklı lokasyonlara yazmak hiç çelişkili değildir—ikisi farklı sorunu çözer.
Doğrulama tarafında sahaya uygun küçük ama etkili hükümler ekleyin: UV yaşlandırma, tuz sisi süresi; 316 paslanmaz bağlantı; nefeslik/anti-kondens; etiketli klemens ve şeffaf kubbe ile uzaktan görsel teyit. Sirca’nın NEMA 4X gövde ve aletsiz kam mimarisi ile J+J’nin LED durum ve manuel override özellikleri, devreye alma/onarım penceresinde dakikaları geri kazandırır; bu da MTTR ve TCO üzerinde doğrudan etki yapar.
Kondens, Nefeslik ve UV/Tuz Sisi Dayanımı
Su arıtma sahasında en sinsi arıza nedeni kondenstir. Gündüz–gece sıcaklık salınımı ve basınç farkı, kutu içine nem emişi yaratır; kubbe altında biriken damlalar açı göstergesini buğulandırır, klemenslerde oksidasyon başlatır ve orta vadede “yanlış konum” alarmına dönüşür. Bunun ilacı yalnız “yüksek IP” değildir. Basınç dengeleyici hidrofobik nefeslikler, aşağıdan kablo girişi + damla döngüsü, içte desikant mini kartuş ve doğru conta malzemesi birlikte planlanmalıdır. Rakorlarda nikel kaplı pirinç genel sahada yeterli olsa da, deniz etkisi veya klor/ozon maruziyetinde 316 paslanmaz ömrü dramatik uzatır. Gövde tarafında anodize + polyester/poliüretan toz boya ve UV-stabil PBT/PC kubbe sararmayı ve mikroyapı kırılmalarını geciktirir.
Dış sahada yalnız UV değil, tuz sisi de kaplama–rakor–civata üçlüsünü sınar. Şartnameye ISO 4892 (UV) ve ASTM B117 süre eşiği yazmadan “NEMA 4X” demek eksik kalır. Sirca’nın UV-stabil şeffaf kubbe, yüksek mikron kaplama ve aletsiz kam ayarı; J+J’nin LED durum ve ön konnektörlü seçenekleri bakım penceresinde aç/kapa sayısını azaltır ve MTTR’ı düşürür. “Yıkama yok, IP67 yeter” savını burada reddediyorum: kimyasal sis veya tuz sisi varsa NEMA 4X ve paslanmaz bağlantı şart.
ATEX Alanları ve Sinyal Mimarisi: Digester’dan Klor
Atıksu tarafında çürütücüler, biyogaz hatları, çamur depolama ve basınçsız gaz kapları çevresinde ATEX Zone 1/2 senaryoları sık görülür. Bu bölgelerde ana prensip enerji sınırlamasıdır: Ex i topoloji + NAMUR endüktif sensör + Ex i bariyer üçlüsü, mekanik mikro switch’e kıyasla hem kıvılcım riskini hem de mekanik temas sorunlarını azaltır. “Ex d alırım, içeride mikro switch kullanırım” yaklaşımı su arıtma özelinde gereğinden pahalı ve bakımda hantal kalabilir; Ex i + NAMUR çoğu projede daha hafif, teşhis edilebilir ve tekrarlanabilir bir çözümdür. Klor/ozon odalarında ATEX zorunlu olmayabilir; ama EMC ve korozyon yine ciddi iki baskı unsurudur.
Panel içinde galvanik izolatör ile zener bariyer ayrımını doğru yapın; topraklama/PE sürekliliği ve tek noktadan ekran sonlandırma olmazsa sinyalde parazit ve sahte trip görürsünüz. Saha kablosu güzergahında sinyal–güç ayrımı, uzun hatlarda surge koruması ve ekipman eşpotansiyeli zorunludur. Sirca’nın NAMUR uyumlu switch kutuları, şeffaf kubbe ve etiketli klemens ile devreye almayı hızlandırır; J+J aktüatörlerde LED durum, manuel override ve modüler limit kartı üretim durmadan teşhis imkânı sağlar. ATCO Group’un SLA + stok güvencesi ise kritik envanter kalemlerinde bekleme kaynaklı duruşu azaltır.
NAMUR mı Mekanik Mikro Switch mi?
Ex riski altındaki hatlarda tartışmayı kısa keselim: NAMUR + Ex i bariyer daha güvenli ve bakımda öngörülebilirdir. Temassız çalışma sayesinde mekanik aşınma yoktur; tekrarlanabilir tetik ve diagnostic coverage hedefleri SIL perspektifinden daha kolay kanıtlanır. Mekanik mikro switch, Ex olmayan, kuru ve düşük kimyasal yükte doğrudan röle sürmek için ekonomik bir çözümdür; ancak su arıtma gibi nemli + titreşimli ortamlarda bounce, düşük akımda temas oksidasyonu ve sızıntı akımlarına bağlı “kararsız” sinyaller görülebilir. Ayrıca mikro switch ile uzun hatlarda EMC sorunları daha çabuk büyür.
Bakım ve TCO tarafında belirleyici olan ayar süresi ve tekrar ayar ihtimalidir. Burada aletsiz kam ayarı, açı ölçeği ve şeffaf kubbe hikâyeyi değiştirir: teknisyen bak-gör-ayarla akışını dakikalara sığdırır; MTTR ölçülebilir biçimde düşer. Sirca, NAMUR ve mikro switch konfigürasyonlarını aynı gövde ailesinde sunarak standardizasyon sağlar; J+J’nin LED durum ve ön konnektör seçenekleri devreye alma döngüsünü kısaltır. ATCO Group’un Türkiye stok ve RMA şeffaflığı, uzun vadeli TCO hesabında gerçek fark yaratır. “Maliyet için mikro switch” tercihi yapacaksan, korozyon/EMC riski düşük, Ex olmayan alanlarla sınırla; aksi halde kısa sürede servis maliyeti satın alma farkını yer.
Mekanik Arayüz ve Montaj Uyumları

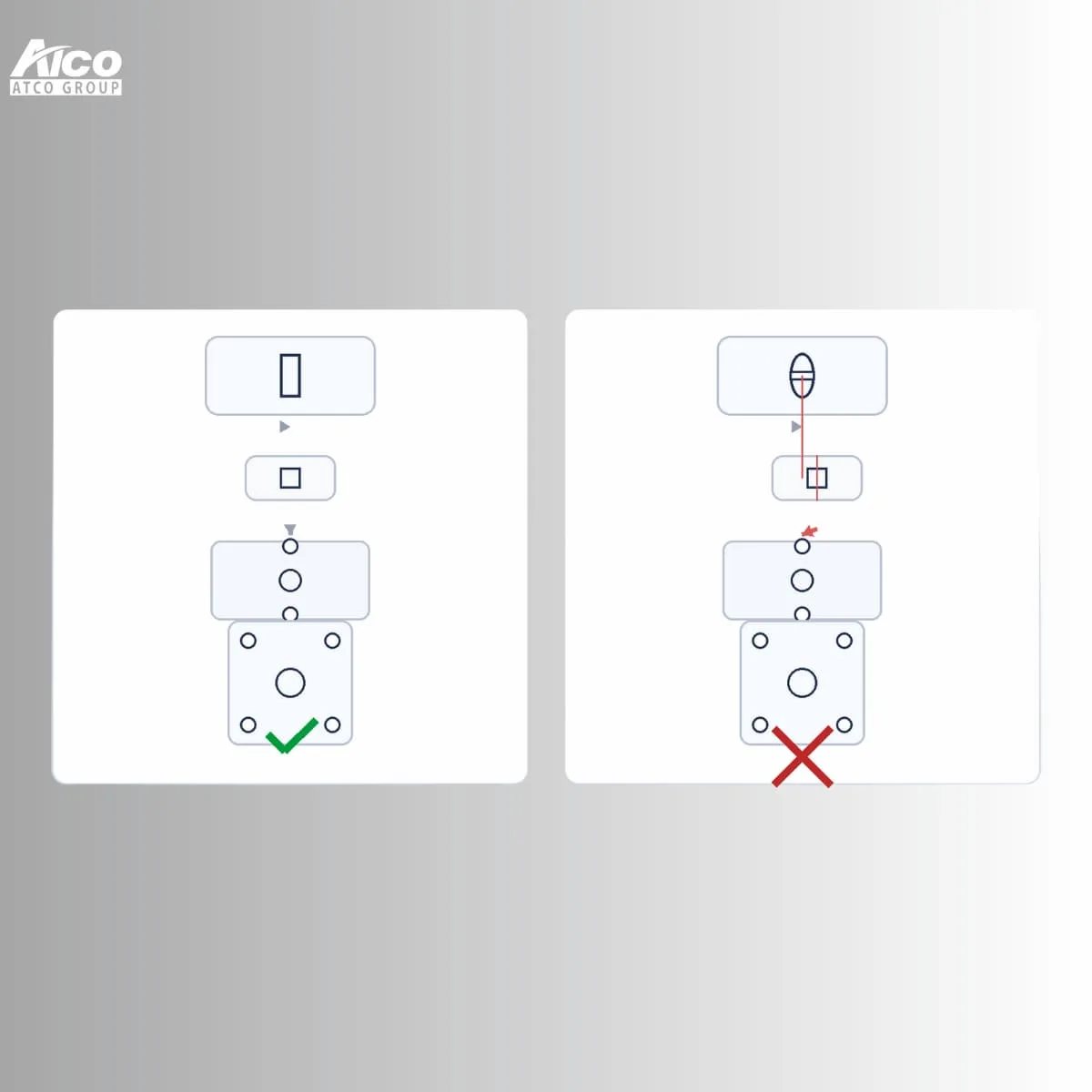

Su arıtma tesislerinde switch kutusu arızalarının önemli bölümü elektriksel değil, mekanik uyumsuzluk kaynaklıdır. ISO 5211 vana–aktüatör flanş ölçülerini, VDI/VDE 3845 ise aksesuar delik paternini standardize eder. Braket yüksekliği ve kaplin derinliği doğru değilse kam, milin gerçek açısını taklit edemez; sonuç “tam açıkta tetiklemeyen”, “tam kapıda sınırda kalan” bir geri bildirimdir. Önce vana–aktüatör tork–strok verilerini kontrol edin; 90° strok ile kam profiline uygun tetik noktalarını belirleyin. Kare/çift düz mil toleranslarını ve kaplin sıkma torklarını üretici tablolarından alın; aşırı sıkma galvanik korozyonu ve kaplin çatlağını tetikleyebilir. Açık saha montajlarında 316 paslanmaz bağlantı ve ayrı bir korozyon bariyeri uzun vadede gevşemeyi azaltır.
Sirca switch kutuları, NAMUR paternli braketlerle hızlı hizalama ve aletsiz kam ayarı sunar; J+J elektrik aktüatörleri ise ISO 5211 tabanlı geniş şaft geometrisi desteği, manuel override ve LED durum ile devreye almayı hızlandırır. ATCO Group distribütörlüğü, aynı braket/kaplin ailesi ile Sirca + J+J kombinasyonlarını standardize etmenize yardımcı olur; bu, yedek parça ve eğitim maliyetini ciddi biçimde düşürür.
Kam Ayarı, Açı Ölçeği ve Tekrarlanabilirlik
Tekrarlanabilir konum sinyalinin kalbi kam–sensör ikilisidir. İster mekanik mikro switch kullanın ister NAMUR/indüktif, kam profilinin histerezis ve ayrılma–yaklaşma açıları iyi ayarlanmazsa VFD titreşimi ve mil boşlukları “titreyen sinyal”a dönüşür. İdeal prosedür: (1) Vanayı hard stop’lara götürüp gerçek mekanik uçları bulun, (2) kamı tam açık/kapalı uçlardan ±3–5° içerde tetikleyecek şekilde ayarlayın (saha toleransları/termal genleşme için pay), (3) kilitleme pimi/vidasıyla kamı sabitleyin, (4) renk kodlu açı ölçeği üstünden görsel teyit + DCS trendiyle yazılı teyit alın. Aletsiz kam mekanizması burada oyun değiştirir: tornavida aramak ve kubbeyi söküp takmak yok; MTTR dakikalar seviyesine iner.
Sirca’nın şeffaf kubbe + aletsiz kam + okunur açı ölçeği kombinasyonu, sahada “bak–gör–ayarla” akışını standart hale getirir. J+J’nin LED durum (yeşil/kırmızı/arıza) ve modüler limit kartı ile yerinde doğrulama hızlanır; özellikle gece/az ışıkta LED, kubbe içini netleştirir. Her devreye alma için kısa bir SOP hazırlayın: mekanik uç → kam eşlemesi → sıkma torku → trend teyidi. Bu disiplin, yanlış alarmları ve spurious trip riskini kayda değer biçimde azaltır.
EMC ve Kablolama: VFD’li Tesislerde Gürültü Yönetimi
Su arıtma sahalarında pompalar/üfleyiciler çoğunlukla VFD ile sürülür; bu da ortak mod gürültüyü switch sinyallerine taşır. Temel kurallar: (1) Sinyal ve güç kablolarını ayrı güzergâhlardan, mümkünse ayrı kanallardan yürütün; kesişimler dik ve kısa olsun. (2) Ekranı dolap girişinde 360° teması olan EMC rakor veya kelepçelerle sonlandırın; boya/korozyon katmanı temas yüzeyini izole etmesin. (3) Tek noktadan ekran sonlandırma yapın; iki ucu da bağlanan ekran hatlarında halka akımı ve vızıltı artar. (4) Düşük empedanslı PE bağlantısı ve eşpotansiyel barası kurun; uzun saha hatlarında surge koruması ekleyin. (5) Mesafe uzun ve gürültü yüksekse galvanik izolasyon (bariyer/izolatör) tercih edin. (6) M12 ya da hızlı konnektör kullanacaksanız IP/Ex gereksinimlerine uyumlu serileri seçin.
Sirca kutularında etiketli klemens ve şeffaf kubbe, hat sonundaki sinyali görsel olarak doğrulamanızı kolaylaştırır; J+J aktüatörlerde LED durum ve ön konnektör kablolama hatalarını azaltır, arıza ayıklamayı hızlandırır. ATCO Group, projeye göre EMC uyumlu rakor ve NE/NAMUR bariyer eşleşmeleri konusunda da pratik BOM önerileri sunar.
Kablo Girişleri ve Rakor Korozyonu: M20 mi NPT mi, Pirinç mi Paslanmaz mı?
Kutu ne kadar iyi olursa olsun, ilk korozyon halkası çoğu zaman rakor ve bağlantı elemanlarıdır. Eğer deniz etkisi, klor/ozon buharı veya yoğun kimyasal yıkama varsa paslanmaz rakorlar uzun ömür sağlar; aksi halde nikel kaplı pirinçte kısa sürede matlaşma/çukurcuklar başlar. M20×1.5 ve NPT½” arasında seçim yaparken tesisin standardizasyonuna uyun; karışık diş, sahada yanlış tork ve sızdırmazlık sorunlarını artırır. IP67/68’in gerçek olması için sıkma torku ve conta/grometin doğru oturması şarttır; aşırı tork, plastik gövdede çatlama; düşük tork, su/gaz girişi doğurur. Üstten kablo girişini kaçının; mümkün olduğunca alttan giriş + damla döngüsü kullanın, kubbe altında su birikimini önleyin. Dış sahada nefeslik/anti-kondens çözümleri ve UV-stabil komponentler şarttır.
Ex bölgelerinde barrier gland gerekebilir; kablo türü ve dolgu malzemesi sahaya göre seçilmelidir. Uzun hatlarda çekme gerilimini azaltmak için çekme kelepçesi/strain relief planlayın; aksi halde klemens gevşemesi → direnç artışı → ısı/korozyon döngüsü oluşur. Sirca kutularının geniş klemens alanı ve düzenli terminal etiketleri, J+J’nin ön konnektör opsiyonlarıyla birleştiğinde rakor sayısı/kutu içi kablo yoğunluğu azalır; devreye alma ve bakım hızlanır.
Bakım Ergonomisi ve MTTR: “Bak-Gör-Ayarla” Kültürü
Switch kutusunda MTTR’ı düşürmek, yalnızca “parçayı değiştir” refleksiyle olmaz; ergonomiyi tasarımla iç içe geçirmek gerekir. Saha teknisyeni için altın akış bak-gör-ayarladır: Kubbe şeffaf ise vana konumu uzaktan okunur; renk kodlu açı göstergesi yanlış yön/konum hatalarını anında ayıklar; etiketli klemens ve mantıklı klemens sırası test uçlarını hızlı buldurur. Kutu içinde aletsiz kam ayarı ve kilitleme pimi, “kapağı sök-tak, tornavida ara” tekrarlarını ortadan kaldırır. Kablo yönetimi tarafında 360° ekran sonlandırmalı EMC rakor ve damla döngüsü; iç kısımda nefeslik/anti-kondens bileşenleri, tekrar arızaya zemin hazırlayan yoğuşmayı azaltır.
Standart bir SOP ile (1) görsel kontrol, (2) klemens sıkılık testi, (3) kam tetik noktası doğrulama, (4) DCS trend teyidi, (5) kısa “proof” tetiklemesi sırasını 15 dakikanın altına indirmek mümkündür. Sirca’nın şeffaf kubbe + aletsiz kam + okunaklı açı ölçeği mimarisi tam burada hız kazandırır. J+J elektrik aktüatörlerindeki LED durum ve ön konnektör düzeni, kablo/limit kartı kaynaklı belirsizliği azaltır; manuel override ile süreç arızayı büyütmeden güvenli konuma alınır. ATCO Group’un Türkiye stok ve SLA desteği, “parça var mı?” beklemesini kısaltır; bu, MTTR hesabının en görünmez ama en kritik bileşenidir.
Proof Test, SIL ve Operasyonel Kontroller
Su arıtma tesislerinde SIL hedefleri genellikle proses güvenlik fonksiyonlarına odaklanır; ancak konum teyidi döngüsünde diagnostic coverage ve proof test interval disiplinini oturtmazsanız “güvenilir görünüp güven vermeyen” bir sisteminiz olur. NAMUR sensörlü switch kutuları, tekrarlanabilir tetik noktası ve temassız yapı sayesinde DC’yi doğal olarak yükseltir; Ex i bariyer ile birlikte patlayıcı atmosferlerde enerji sınırlaması sağlanır. Proof test pratikleri: (1) İşletme izin/bypass kuralı (LOTO ve DCS “inhibit” kaydı), (2) sahada LED/kubbe ile görsel teyit + DCS’de tarih-zaman damgalı olay kaydı, (3) her iki uçta da tetik eşiği doğrulaması, (4) IS bariyer terminal kontrolü, ekran/PE süreklilik ölçümü, (5) kaydın bakım geçmişine işlenmesi.
Mekanik mikro switch kullanılan döngülerde bounce ve düşük akım oksidasyonuna karşı temizleyici akım (wetting current) veya röle arayüzüyle kararlı okuma sağlanmalıdır. PTI’yi yalnız “yılda bir” olarak yazmak yerine, proses riskine ve arıza geçmişine bağlı esnek bir aralık belirlemek daha gerçekçidir. Sirca’nın kubbe-içi açı ölçeği ve aletsiz kam ayarı, proof test sırasında “kaç derece tetikledi?” tartışmasını bitirir; J+J’nin modüler limit kartı ve LED’i ise sonuçların sahada gözle doğrulanmasını kolaylaştırır.
TCO, Yedek Parça ve Tedarik Sürekliliği: “Parça Uygunluğu = Duruş Azalması”
Bir switch kutusunun toplam sahip olma maliyeti, satın alma fiyatından çok daha fazlasıdır: devreye alma süresi, ayar/kalibrasyon ergonomisi, planlı bakım pencereleri, arıza sonrası MTTR, yedek parça bulunabilirliği ve eğitim/dokümantasyon kalitesi bu denklemde ağır basar. Su arıtma tesisleri dağınık kampüs düzeninde çalıştığı için arıza durumunda lojistik gecikme duruş maliyetini katlar. Bu yüzden proje adımında standardizasyon kritik: Aynı braket/kaplin ailesi, aynı rakor dişi, aynı kam/sensör form faktörleri, aynı klemens etiket şeması… Tek bir BOM şablonu oluşturup tedariki buna bağladığınızda, sahada “uyumlu parça” arama çilesi biter.
Sirca ve J+J ürün aileleri bu standardizasyonu destekler: Sirca’da NEMA 4X gövde, şeffaf kubbe ve aletsiz kam; J+J’de LED durum, ön konnektör ve manuel override gibi ortak özellikler, eğitim ve yedek parça yönetimini sadeleştirir. ATCO Group’un Türkiye içi stok, hızlı RMA ve SLA seçenekleri, bekleme süresini kısaltır; bu doğrudan TCO grafiğinizin eğimini değiştirir. İyi bir tedarik planında minimum saha stoğu, kritik parçalar için adet/hat hedefi ve tedarikçiyle periyodik gözden geçirme birlikte yazılmalıdır.
Önerilen Yedek Parça Listesi ve SLA Maddeleri
Yedek parça seti – (A-B-C sınıfı):
A (Acil): Kubbe/O-ring takımı, aletsiz kam modülü, NAMUR sensör kartı, EMC rakor, nefeslik/anti-kondens.
B: Etiketli klemens bloğu, terminal köprüleri, kablo pabuç seti, paslanmaz bağlantı takımı (316), braket/kaplin, çekme kelepçesi.
C: Conta/diş sızdırmazlık elemanları, desikant mini kartuş, kubbe vidaları, rezerv LED, kablo kelepçeleri.
SLA maddeleri – öneri: (1) Parça bulunurluk taahhüdü (A sınıfı için 48-72 saat kapı-teslim), (2) Yanıt süresi (saha desteği/uzaktan teşhis ≤ 4 saat mesai içi), (3) Onarım/ değişim süresi (kritik A sınıfı ≤ 5 iş günü), (4) RMA şeffaflığı (takip no, kök neden raporu), (5) Eğitim & dokümantasyon (devreye alma SOP, kam ayarı kılavuzu, EMC/PE sonlandırma notu), (6) Periyodik gözden geçirme.
Sirca’nın standart kubbe ve kam ailesi; J+J’nin modüler limit kartları ve ön konnektör yaklaşımı, bu yedekleme planını bütün sahaya yaymanızı kolaylaştırır. Tedarik tarafında ATCO Group ile BOM standardizasyonu ve min-max stok uzlaşması, yıl içi tedarik dalgalanmalarını sönümler. Unutmayın: Yedek listesi kadar etiketleme ve sürüm takibi de kritik—geri çağırma veya sahada karışma böyle önlenir.
