Kelebek Vana mı Küresel Vana mı?

Makale İçeriği

Kelebek Vana mı, Küresel Vana mı — Hızlı Yanıt ve Karar Ağacı

Tesis mühendisinin sıkıştığı an şudur: Hat büyük, debi yüksek, basınç düşümü sınırlı ve bütçe gerçekleri serttir. Burada genellikle kelebek vana öne çıkar. Geniş çaplarda kompakt gövde, düşük tork gereksinimi ve ekonomik braket-kaplin seti ile toplam maliyeti aşağı çeker. Disk yapısı tam açıkta kabul edilebilir kayıplar üretir ve servis için erişim kolaydır. Yıkama, kanal suyu, soğutma suyu, deniz suyu ve HVAC hatlarında bu yüzden tercih edilir. Modülasyon isteniyorsa eksantrik kelebek ile daha stabil bir debi eğrisi yakalanır; kaplama ve liner seçimiyle kimyaya dayanım artırılır.

Aşağıdaki tabloyu zihninizde netleştirin. Tam sızdırmazlık hedefi var, emniyet izolasyonu kritik, darbesiz kapanma ve düşük kaçak sorumluluğu üzerinizdeyse küresel vana sizi rahat ettirir. Tam geçişli bir küre, hat içi profili bozmaz, pompa enerji tüketimini aşağı çeker ve yangına dayanım ya da metal oturma gerektiğinde güven verir. Kimyasal servislerde PTFE ya da PFA koltuk seçenekleriyle işletme sürekliliği yükselir. Sık aç-kapa döngülerinin olduğu otomasyonlu hatlarda koltuk ömrünün uzunluğu ve bubble-tight kapama fark yaratır.

Karar ağacını şu kısa yönergelerle kurun. Büyük çap ve sınırlı diferansiyel basınç, yatırım önceliği, orta seviye sızdırmazlık beklentisi varsa kelebek. Enerji verimliliği ve tam kapama şartı, darbe duyarlı proses, yangın emniyeti ve uzun ömür hedefi varsa küresel. Hangi seçenekte olursanız olun otomasyon arayüzü ve geri bildirim güvenliği unutulmasın. ATCO Group’un Sirca switch kutuları ile yüksek görünürlükte konum geri bildirimi ve J+J elektrik aktüatörleri ile hızlı devreye alma, seçtiğiniz vanayı sahada güvenli ve izlenebilir hale getirir.

Akışkan ve Proses Gerçekleri

Tesis tasarımında vana tipinin tartışması çoğu zaman akışkanın gerçek davranışına takılınca çözülür. Debi hedefi, kabul edilebilir basınç düşümü, sıcaklık aralığı ve akış rejimi birlikte düşünülmeden verilen kararlar sahada beklenmedik enerji tüketimi ya da darbe sorunlarına dönebilir. Küresel vana tam geçişli yapısıyla hat içi profili bozmaz ve pompa tarafında daha düşük enerji faturası yazdırabilir. Kelebek vana ise özellikle büyük çaplarda kompakt gövde, düşük tork ihtiyacı ve bütçe dostu montajıyla öne çıkar. Operasyon tarafında modülasyon mu, sadece aç kapa mı yapacağınıza karar verin. Modülasyonda kontrol karakteristiği ile aktüatörün açı hassasiyeti eşleşmelidir. Devreye alma hızını ve güvenilir geri bildirimi de ihmal etmeyin. Seçtiğiniz vanayı sahada izlenebilir ve güvenli kılmak için Sirca switch kutularının yüksek görünürlüklü kubbesi ve dayanıklı gövdesi ciddi fark yaratır. J+J elektrik aktüatörleri ise kompakt gövde, akıllı kontrol ve tutarlı kapama profiliyle darbe ve kaçak risklerini yönetmenize yardım eder. Aşağıdaki iki alt başlık, formül yığınına girmeden, basınç kaybı ve malzeme davranışını sahada işe yarar karar noktalarına çevirir. Böylece yatırım maliyetini, enerji tüketimini ve bakım sürekliliğini aynı tabloda görebilirsiniz.

Basınç, sıcaklık, debi ve Kvs

Vananın görevini belirleyen ilk eşik, hatta izin verdiğiniz basınç düşümüdür. Küresel vana tam açıkta düşük kayıp üretir ve bu sayede pompalar daha verimli bir çalışma noktasına yerleşir. Tam kapama güveni, bubble-tight beklentisi ve yangın dayanımı gibi kriterler öne çıkıyorsa metal ya da uygun koltuk seçimiyle küresel vana huzur verir. Kelebek vana, disk geometrisi nedeniyle orta açıklıklarda daha yüksek türbülans ve dolayısıyla ΔP gösterebilir. Buna karşın büyük çap ve düşük diferansiyel basınçta gövde boyutları, tork ihtiyacı ve aksesuar maliyeti toplam yatırımı güçlü biçimde aşağı çeker. Kvs ya da Cv tablolarına bakarken sadece nominal değerle yetinmeyin. Prosesin çalışacağı tipik açıklık aralığını, sıcaklık değişimini ve akışın viskozitesini birlikte düşünün. Modülasyon gerekiyorsa küreselde karakterize edilmiş bilye ile daha doğrusal bir eğri elde edilir. Kelebekte erken açılma bölgesinde debi hızlı artar. Kontrol bandınızı bu bölgeden kaçırmak için aktüatörün açı çözünürlüğünü ve kam ayarını hassas tutun. Sıcaklık elastomer seçiminde kritik etkendir. Yüksek sıcaklık ve zorlu servislerde metal oturmalı çözümler uzun ömür sağlar. Son karar tablosuna enerji giderini mutlaka ekleyin. Düşük ilk yatırım cazip görünse de pompa tarafındaki sürekli kayıp, beş yıl sonunda tabloyu tersine çevirebilir. Bu noktada J+J elektrik aktüatörleri ile ayarlı kapama hızı ve Sirca switch kutuları ile hatasız konum geri bildirimi, darbe ve kaçak risklerini kontrol altında tutmanızı sağlar.

Viskozite ve katı parçacık

Her akış temiz ve laminer değildir. Çamurlu su, kum ve balçık içeren hatlar ya da kimyasal süspansiyonlar vana içinde erozyon ve korozyonu birlikte tetikler. Kelebek vanada disk akışın ortasında durduğu için partikül darbesi ön yüzde yoğunlaşır, kenar geometrisi ve yüzey kaplaması seçimleri doğrudan ömrü belirler. Çift ya da üç eksantrik tasarımlarda sızdırmazlık hattı diskten uzaklaştığı için hem sürtünme azalır hem de kapama karakteri iyileşir. Liner kullanılan çözümlerde malzeme uyumu ve sıkı montaj toleransları kritik hale gelir. Küresel vanada tam geçişli yapı partiküllerin akışla birlikte geçmesini kolaylaştırır. Yine de hatalı hizalama, yüksek hız ve dengesiz kapama koltuk aşınmasını hızlandırır. Metal oturmalı küresel vana, yüksek sıcaklık ve abrazyon altında güvenli limandır. Yumuşak oturmalı ve sık çevrim yapan hatlarda ise düşük kapama hızı ve düzgün profil koltuk ömrünü ciddi biçimde uzatır. Bu tabloya dış çevrenin etkisini de ekleyin. Rakor malzemesi, conta yapısı ve kablo ekranının sonlandırılması gibi küçük görünen detaylar yoğuşma ve dış korozyon altında bakım aralığını belirler. Switch kutusu gövdesinin UV ve kimyasal dayanımı düşükse hat içi aşınma çözülse bile dış kaynaklı arızalar devreye girer. Bu yüzden yüksek görünürlüklü kubbeye ve sağlam gövdeye sahip Sirca switch kutuları ile, kapama hızını hassas ayarlayabildiğiniz J+J elektrik aktüatörlerini birlikte düşünmek işletme sürekliliği açısından rasyonel bir tercihtir.


Hangi durumda hangisi? Kelebek mi küresel mi?

Su, kimya, gıda ya da enerji fark etmiyor. Kararı tek bir etiket veya boru çapına bakarak vermek, sahada en çok karşılaştığımız hatalardan biri. Kelebek vana, düşük ağırlık ve kompakt yapı sayesinde büyük çaplarda cazip olur. Küresel vana ise tam geçiş ve yüksek sızdırmazlık sınıfı ile proses güvenliğini öne çıkarır. Ancak gerçek dünya, bu iki cümlenin çok ötesinde akıyor. Akış karakteristiği, diferansiyel basınç, kavite riski, titreşim, temizlik rejimi, malzeme uyumu, emniyet senaryoları ve otomasyon arayüzündeki ayrıntılar sonuçta toplam sahip olma maliyetini belirliyor. Bir tesiste her iki tipin de birlikte ve doğru yerde kullanıldığını gördüğümüzde, bakım kayıtları daima daha sakin, müdahale süreleri daha kısa oluyor.

Karar verirken üç çıpayı birlikte tut. Proses gereksinimlerini sayısal veriye çevir. Servis ve bakım tarafında MTBF ile MTTR’ı hedef haline getir. Entegrasyon ve standartlarda LEGO mantığını gözet. ISO 5211 patern, VDI/VDE 3845 ara bağlantı, NAMUR algılama, Ex gereksinimleri ve IP/NEMA temizlik eşikleri birbirini besleyen bir bütün. ATCO Group’un distribütörlüğünü yaptığı Sirca switch kutuları ile J+J elektrik aktüatörleri bu bütün içinde güvenli bir referans çizgisi sağlıyor. Çünkü montaj toleransı, tork marjı, görsel geri bildirim, klemens kalitesi ve kapak tasarımı gibi küçük görünen detaylar devreye alma hızına doğrudan etki ediyor.

Proses gereksinimleri. Akış, ΔP, sıcaklık ve ortam gerçekleri

İlk adım, vanadan ne beklediğini net sayılara dökmek. Hedef debi, çalışma ve pik debiler, kabul edilebilir basınç düşümü, minimum tork ve tedarik edilen hava veya elektrik gücü bu çerçevenin iskeleti olur. Kelebek vanalar geniş çaplarda daha düşük tahrik torku ister, gövde-geçiş oranı sayesinde boru hattı ağırlığını azaltır. Buna karşılık orta kısmi açıklıklarda disk üzerinde oluşan hız artışı ve ΔP, kontrol amaçlı modülasyon yaparken titreşim ve kavite riskini yükseltebilir. Küresel vana ise tam geçişe yakın çalışmada basınç kaybını düşürür, yüksek shut-off sınıfları ile sızdırmazlığı güvenceye alır. Ancak katı partikül içeren akışkanlarda koltuk aşınması hızlanabilir. Malzeme seçimi, kaplama, gövde ve koltuk bileziği eşleşmesi bu aşamada belirleyicidir.

Sıcaklık ve kimyasal uyum sadece malzeme tablosu işi değildir. Aynı zamanda temizlik rejiminin basıncı ve kimyası da devreye girer. Gıda yıkamasında NEMA 4X ve yüksek IP sınıfları, UV ve tuz sisi dayanımı ile birlikte düşünülmelidir.

 Biyogaz ve solvent hatlarında ATEX zone sınıfları, NAMUR algılama ve Ex i bariyer eşleşmesi zorunlu hale gelir. Debi karakteristiği açısından kelebek vana daha belirgin eşiklerle tepki verirken, küresel vana lineere yakın ve öngörülebilir bir kontrol penceresi sunabilir. Modülasyon hedefleyen hatlarda tahrik seçimi ile vana karakteristiğini birlikte değerlendirmek bu nedenle kritiktir. J+J elektrik aktüatörleri, düşük hızda stabil adım ve güvenli geri bildirim özellikleriyle küresel vanadaki modülasyon penceresini genişletir. Sirca switch kutuları ise kelebek ve küresel kombinasyonlarında temiz, net konum sinyalleri ve sağlam klemens yapısı ile devreye alma süresini kısaltır.

'

Servis ve bakım gerçekleri

Sahada ana farkı çoğu zaman bakım defterleri söyler. Kelebek vanada disk, mil sızdırmazlığı ve yataklama; küresel vanada ise koltuk ve sızdırmazlık elemanları öne çıkar. Sürekli yıkama, kimyasal temizlik ve dış ortam etkileri devreye girince, mekanik iç aksam kadar dış aksesuarlardaki seçimler de MTBF üzerinde belirleyici olur. Dome göstergeli, kolay ayarlanan kam mekanizmalı switch kutuları ve geniş toleranslı kaplinler, devreye alma ile arıza sonrası toparlanma süresini anlamlı biçimde kısaltır. Bu noktada Sirca switch kutularının kolay erişilen ayar yapısı, sağlam contaları ve paslanmaz bağlantı setleri bakım sahasında fark yaratır. J+J elektrik aktüatörleri ise entegre ısıtıcı, nem önleme seçenekleri ve akıllı limit yönetimiyle kesinti riskini düşürür.

Entegrasyon ve standartlar. ISO 5211, VDI/VDE 3845, NAMUR ve Ex i bariyer

Seçimi kalıcı hale getiren kısım entegrasyondur. ISO 5211 tepe flanşı, VDI/VDE 3845 NAMUR paternleri ve braket–kaplin uyumu; aktüatörün torkunu vana miline kayıpsız ve tekrar üretilebilir biçimde aktarır. Kelebek vanada çift düz veya kare mil geometrisi ile kaplinin şafta uyumu, küresel vanada ise gövde ve üst flanşın ISO paternine sadakati, montaj hatalarını minimize eder. Otomasyon tarafında NAMUR sensörlü switch kutuları ve Ex i bariyer ile sinyal bütünlüğü sağlanır. Dış saha için IP67 ya da IP68, gıda yıkamasında NEMA 4X, patlayıcı atmosferde ise ATEX uygunluğu birlikte düşünülmelidir. Bu zincirde gevşek bir halka, bakım tarafında birikimli sorun yaratır.

ATCO Group portföyündeki J+J elektrik aktüatörleri ISO 5211 uyumluluğu, saha servis kolaylığı ve modülasyon kabiliyetiyle küresel vana tarafında güçlü bir taban sağlar. Sirca switch kutuları ise VDI/VDE 3845 patern, şeffaf kubbe ve sağlam klemens yapısıyla hem kelebek hem küresel kombinasyonlarına temiz bir arayüz sunar. EMC için ekranlı kablonun 360 derece sıkıldığı rakorlar, tek noktadan ekran sonlandırma ve eşpotansiyel barasına net dönüş şarttır. Blok şema biçiminde düşün. PLC ya da DCS ve SIS tarafı, Ex i bariyer, switch kutusu ve saha toprağı aynı resmin parçalarıdır. Uygulamada bu resmi net çizebilen ekipler, sahada minimum sürpriz yaşar.

Toplam sahip olma maliyeti (TCO) — akış, tahrik ve bakım üçgeni

Bir vananın maliyeti etiket fiyatından ibaret değil; ΔP kaynaklı enerji kaybı, aktüatörün enerji/hava tüketimi, beklenmeyen duruşlar ve bakım çevrimleri TCO’yu belirler. Kelebek vana, özellikle DN200 ve üzeri çaplarda hafif ve kompakt yapısıyla flanş-mekanik maliyeti düşürür; düşük tork gereksinimi sayesinde daha küçük pnömatik/elektrikli aktüatörlerle eşleşebilir. Ancak kısmi açıklıklarda disk üzerinde hızlanan akış, kontrol amaçlı modülasyonda titreşimi artırıp koltuk/şaft sızdırmazlığına yük bindirebilir. Küresel vana, tam geçişe yakın basınç kaybını minimize eder; sık-kapat aç ve sızdırmazlık sınıfı kritikse TCO’yu uzun vadede aşağı çeker. Buna karşılık, koltuk/seat malzemesi ve temizleme rejimi  doğru seçilmezse erken aşınma TCO’yu yukarı iter.

Aktüatör tarafında, pnömatik on/off uygulamalarda kelebek vana ile düşük tork kombinasyonu hava tüketimini azaltır; modülasyon hedefleniyorsa histerezis ve adım kararlılığı gündeme gelir. Elektrikli modülasyonda küresel vana + akıllı sürücü, setpoint takibinde daha öngörülebilir bir karakter sunar. ATCO Group’un distribütörlüğünü yaptığı J+J elektrik aktüatörleri, düşük hızda stabil adım, tork dengeleme ve dahili ısıtıcı/yoğuşma önleyici seçenekleri sayesinde TCO kalemlerinde görünmez kahramandır. Konum geri bildirimi ve devreye alma hızında Sirca switch kutuları MTTR’ı düşürerek TCO denklemine doğrudan katkı verir. Kısacası; akış karakteri + aktüatör enerjisi + bakım üçgeninde, “küçük” aksesuar kararları büyük farka dönüşür.

Enerji ve hava tüketimi

On/off servisinde ana yük, döngü sayısı ve tork pikleridir. Kelebek vana genelde daha küçük hava hacmiyle hareket eder; hızlı çevrimlerde kompresör yükünü sınırlamak için avantajlıdır. Ancak sahanızda sık dur-kalk ve basınç dalgalanması varsa, disk/koltuk ara yüzünde mikrotitreşimlere karşı kaplama/seat seçimi kritik hale gelir. Modülasyonda küresel vana, karakterizasyonlu trim/port yapısıyla lineere yakın ve tekrar üretilebilir bir yanıt verir; PID döngülerindeki overshoot/oscillation riskini azaltır. Elektrikli modülasyon (J+J) ile düşük hızda düzgün adımlama, “setpoint yakala ve tut” performansını yükseltir; pnömatikte ise konumer + booster/volume tank kombinasyonları düşünülmelidir.



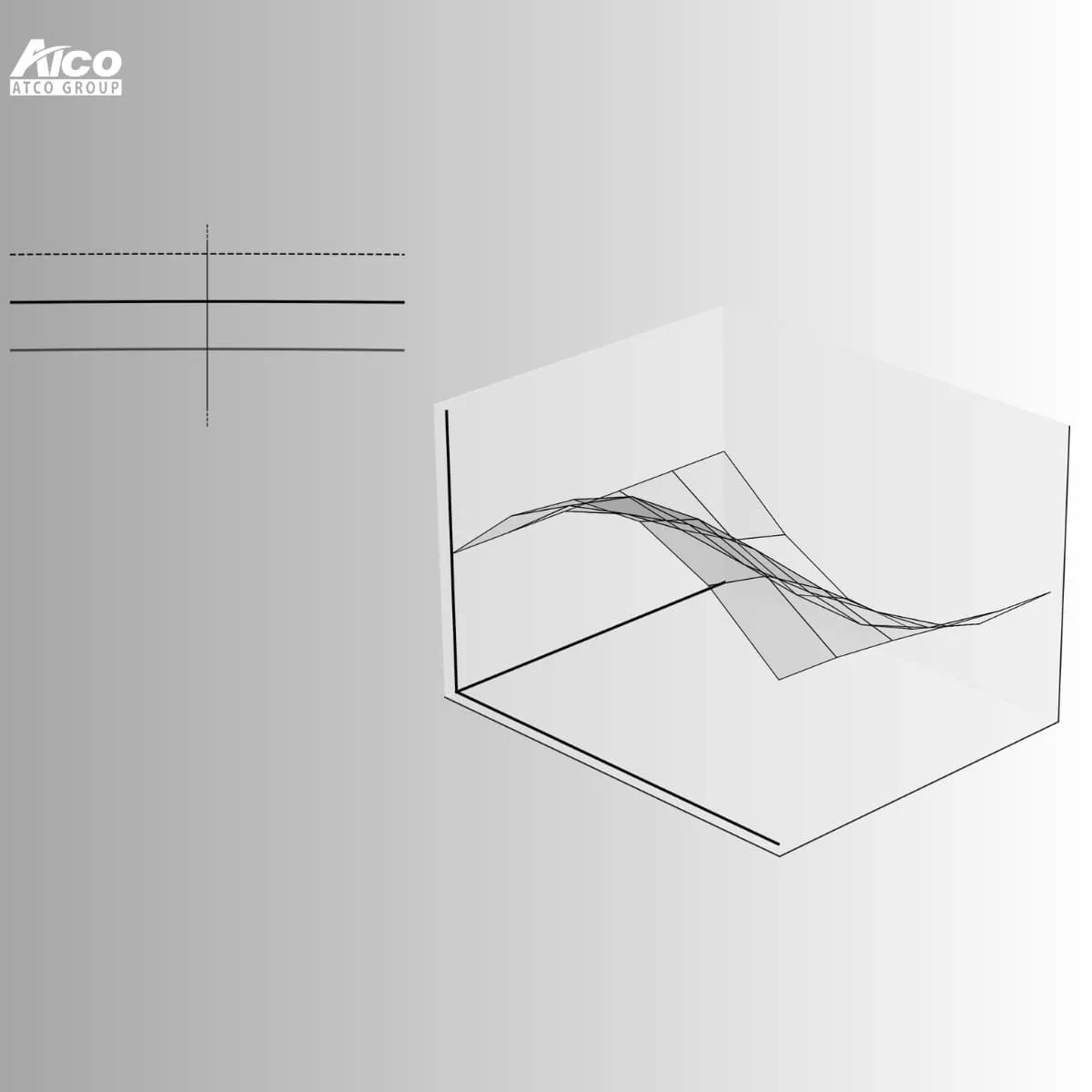

Yedek parça, sızdırmazlık sınıfı ve temizlik rejimi

Hijyenik yıkama  veya sık kimyasal temizlik yapılan hatlarda NEMA 4X/IP yüksek değerleri, UV ve tuz sisi dayanımı, rakor/kablo ekranlaması gibi “kabuk” kararları, içerideki mekanik kadar önemlidir. Kelebek vana gövde iç geometrisi, CIP sıklığında disk/seat temas hattına yük bindirebilir; uygun elastomer/fluoropolimer karışımları ve yüzey pürüzlülüğü ile bu risk yönetilir. Küresel vanada koltuk aşınması ve kavite temizliği, kimya ve sıcaklıkla birlikte düşünülmelidir. Yedek parça lojistiğinde standart ISO 5211 patern, kaplin/braket setlerinin yaygınlığı ve Sirca’nın çoklu switch konfigürasyonları bakım sürekliliğini artırır. J+J’nin yerel kalibrasyon basamakları ve koruyucu ısıtıcı opsiyonları yoğuşma kaynaklı arıza riskini düşürür; bu da MTBF’yi yukarı çeker.

Çap ve servis tipine göre pratik karar matrisi

DN ≤ 100: Küresel vana + elektrik modülasyon genellikle daha stabil, ΔP değişimlerine daha toleranslıdır. Kimyasal uyum ve seat sertliği doğru seçilirse, uzun modülasyon ömrü sağlar. Kelebek, bu aralıkta da ekonomik olabilir ama ince modülasyonda disk kaynaklı nonlineerlik ve akustik titreşim riskini test etmeden şartnamelemek hatalı olabilir.

DN 100–300: On/off servis çoğunluktaysa ve yer/destek sınırlıysa kelebek vana, düşük tork ve kompaktlıkla öne çıkar. Sık modülasyon varsa, karakterize disk veya dar pencerede modülasyon yerine iki kademeli on/off stratejisi (valf + bypass) daha istikrarlı sonuç verir. Küresel vana ise tam geçiş gerektiğinde (pigging, partikül taşıyan akışkanlar) ve sık sızdırmazlık testlerinde TCO açısından daha iyi performans gösterir.

DN ≥ 300: Ağırlık ve tahrik boyutu belirleyici olur. Kelebek vana, doğru seat ve mil yatağıyla uzun ömürlüdür. Ancak kapanma sınıfı kritikse küresel vana tercih edilebilir; burada aktüatör boyutu ve kaçak sınıfı testlerinin maliyeti hesaba katılmalıdır.

Viskoz/suspansiyon akışkanlarda keskin kenarlı disk/seat bölgelerinde çökme ve aşınma riski artar; küresel vanada port ve koltuk geometri seçenekleri ile bu yönetilebilir. Hijyenik hatlarda temizlik gölgesini azaltan gövde/trim seçimi esastır. Her iki tipte de, Sirca switch kutularıyla (şeffaf dome, hızlı kam ayarı) devreye alma standardize edilir; J+J aktüatörlerle modülasyon penceresi genişletilir.

Viskoz ve partiküllü servis — aşınma ve kavite yönetimi

Yüksek katı yükü, lifli veya kristalize olabilen akışkanlarda kapatma-hat aşınması hızlanır. Kelebek vanada disk kenarı ve seat yüzeyi; küresel vanada ise seat ve port geometrisi kritik aşınma bölgeleridir. Burada “her yerde kelebek ucuz” ön kabulü yanıltıcıdır; çünkü sık bakım aralığı TCO’yu yükseltir. Küresel vanada sertleştirilmiş seat, uygun gövde malzemesi ve akış yönüne göre port konfigürasyonu ile kavite ve erozyon yönetilebilir. Kelebekte, disk kaplaması, mil yataklama ve titreşim azaltıcı işletme parametreleri (açıklık bandı sınırlama) önem kazanır. Aksesuar tarafında Sirca switch kutularının sağlam klemens yapısı ve IP/NEMA uygunluğu, yoğun yıkama sahalarında bile sinyal sürekliliğini korur; J+J aktüatörlerin tork izleme ve arıza teşhis fonksiyonları, erken uyarı verip plansız duruşu azaltır.

Emniyet fonksiyonları, SIL ve ispat testleri

ESD ve SIF kapsamındaki vanalarda kapatma sınıfı, açma-kapama süresi ve “fail” davranışı belirleyicidir. Küresel vana, yüksek sızdırmazlık sınıfı ve hızlı fail-close/fail-open seçenekleriyle emniyet tarafında sıklıkla tercih edilir. Kelebek vana da ESD’de kullanılabilir; fakat seat ve tork marjı, ΔP altında kapanma güvenliği ve aktüatör enerji kaynağı kesintisine karşı davranış net tanımlanmalıdır. Proof test periyotları (PTI) ve kısmi strok test (PST) metodolojisi, elektrikli ya da pnömatik sistemlerle uyumlu şekilde planlanmalıdır. Switch kutusunda NAMUR sensör seçimi, Ex i bariyerle gürültüsüz sinyal zinciri ve IP/NEMA gereksinimleri, “yanlış alarm → gereksiz ekip yönlendirme” zincirini kısaltır. Sirca’nın dome göstergeli tasarımı, saha ekiplerine görsel doğrulama kolaylığı verir; bu, test süresini küçültür.

Basınç kaybı, enerji maliyeti ve pompa eğrileriyle etkileşim

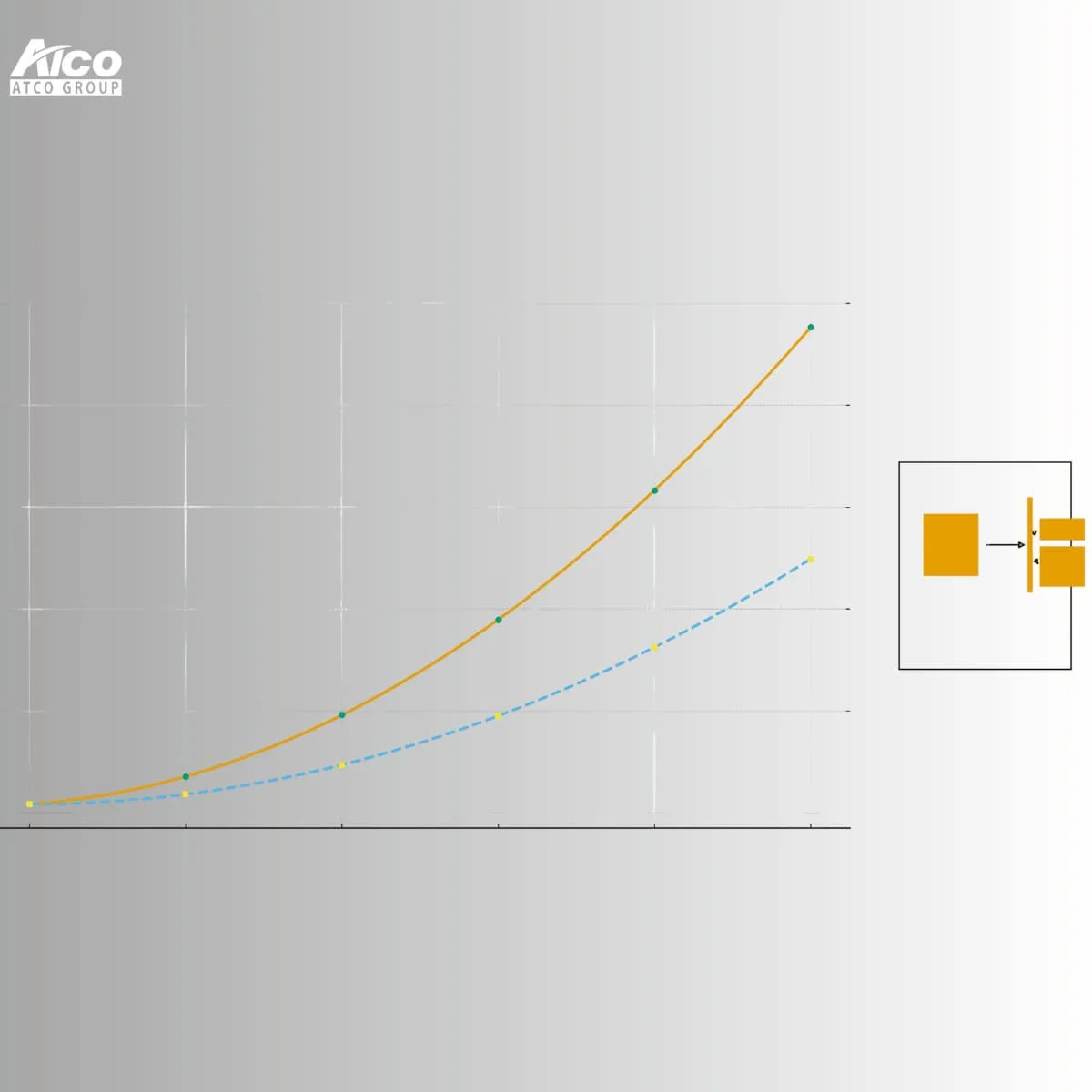

ΔP karşılaştırması ve boru hatlarına etkisi

Kelebek ve küresel vanalar aynı nominal çaptayken dahi “tam açık” durumdaki hidrolik davranışları belirgin şekilde farklıdır. Tam geçişli bir küresel vana, hattın kesitini neredeyse hiç daraltmadığı için sürtünme kaynaklı basınç kaybı minimaldir; bu, yüksek debili hatlarda pompanın gereksiz yere daha yüksek toplam manometrik yük üretmesini önler. Kelebek vanada ise disk, akış kesitinin içinde kaldığından, tam açıkta dahi profil ve kenar etkileriyle ΔP genellikle daha yüksektir. Kısmi açıklıklarda fark büyür: lineer veya eş-yüzde karakterize edilmiş bir küresel (V-port) vana, akış alanını daha izlenebilir biçimde daraltırken, klasik kelebekte disk açısı 30–60° bandında belirgin bir yerel hızlanma ve türbülans artışı doğurur. Bu sadece enerji kaybı değildir; yerel hız artışı, partikül erozyonu ya da kavitasyon risk penceresini de etkiler. Uzun hatlarda, vana kaynaklı ΔP’nin sistem eğrisine katkısı, pompa–sistem kesişim noktasını yukarı iter; debi azalıp çalışma noktası pompa verim tepesinden uzaklaşınca, aynı üretim için daha fazla elektrik harcanır. Tasarım aşamasında, işletme set noktalarınız için hedef “valve authority” aralığını tutturmak ve gereksiz büyütülmüş vana–aktüatör seçimiyle kontrol otoritesini kaybetmemek kritik. Burada otomasyon detayları da devreye girer: J+J elektrik aktüatörlerle hassas kademeli pozisyonlama veya Sirca switch kutularıyla güvenilir geri bildirim, kısmi açılı çalışmalarda gerçek ΔP’nin izlenmesini kolaylaştırır ve sahadaki aşırı kısıtlamaları hızlıca görmenizi sağlar.

Enerji verimliliği ve CO₂ maliyet bakiyesi

Enerji hesabını pratikçe şöyle düşünebilirsiniz: pompa mil gücü yaklaşık olarak debi × toplam basınç farkı / verim ile orantılıdır. Vana üzerinde “gereksiz” harcanan her kPa, doğrudan elektrik faturasına ve dolaylı olarak CO₂ ayak izine yansır. Yüksek saatlik debi ve uzun çalışma sürelerinde, kelebek vananın disk kaynaklı kayıpları, küresel vanaya göre yıllık bazda ciddi bir fark oluşturabilir; ancak tablo her zaman siyah–beyaz değildir. Kelebek vanalar daha kompakt, hafif ve büyük çaplarda çok daha ekonomik olabilir; ayrıca düşük–orta ΔP rejimlerinde modülasyon kalitesi proses gereksinimini karşılıyorsa, toplam sahip olma maliyeti lehlerine dönebilir. Tersine, sık modülasyon yapan, dar bir kontrol bandında hassas debi tutturmayı zorunlu kılan hatlarda, karakterize edilmiş küresel vana, daha düşük ΔP ve daha “keskin” tekrarlanabilirlik sunarak pompayı verim tepesine yakın tutar. Enerji optimizasyonunu yalnız vana tipine indirgemek de hatalı olur: doğru çaplandırma, boru pürüzlülüğü, dirsek/tee yoğunluğu ve hatta filter/strainer basınç düşümü aynı denklemin parçasıdır. Saha gerçekliğinde en sağlıklı yaklaşım, tipik üç–dört çalışma noktasında

ΔP bütçesi çıkarmak; ardından 12/24 ay elektrik birim fiyat senaryolarıyla bir “enerji geri ödeme süresi” tablosu hazırlamaktır. ATCO Group’un dağıtımını yaptığı Sirca switch kutularıyla konum/doğrulama geri bildirimi ve J+J aktüatörlerin modülasyon hassasiyeti, bu tabloların sahada tutarlı kalmasını sağlayan operasyonel dayanaklardır.



Kontrol kabiliyeti, tork gereksinimi ve aktüatör eşleşm

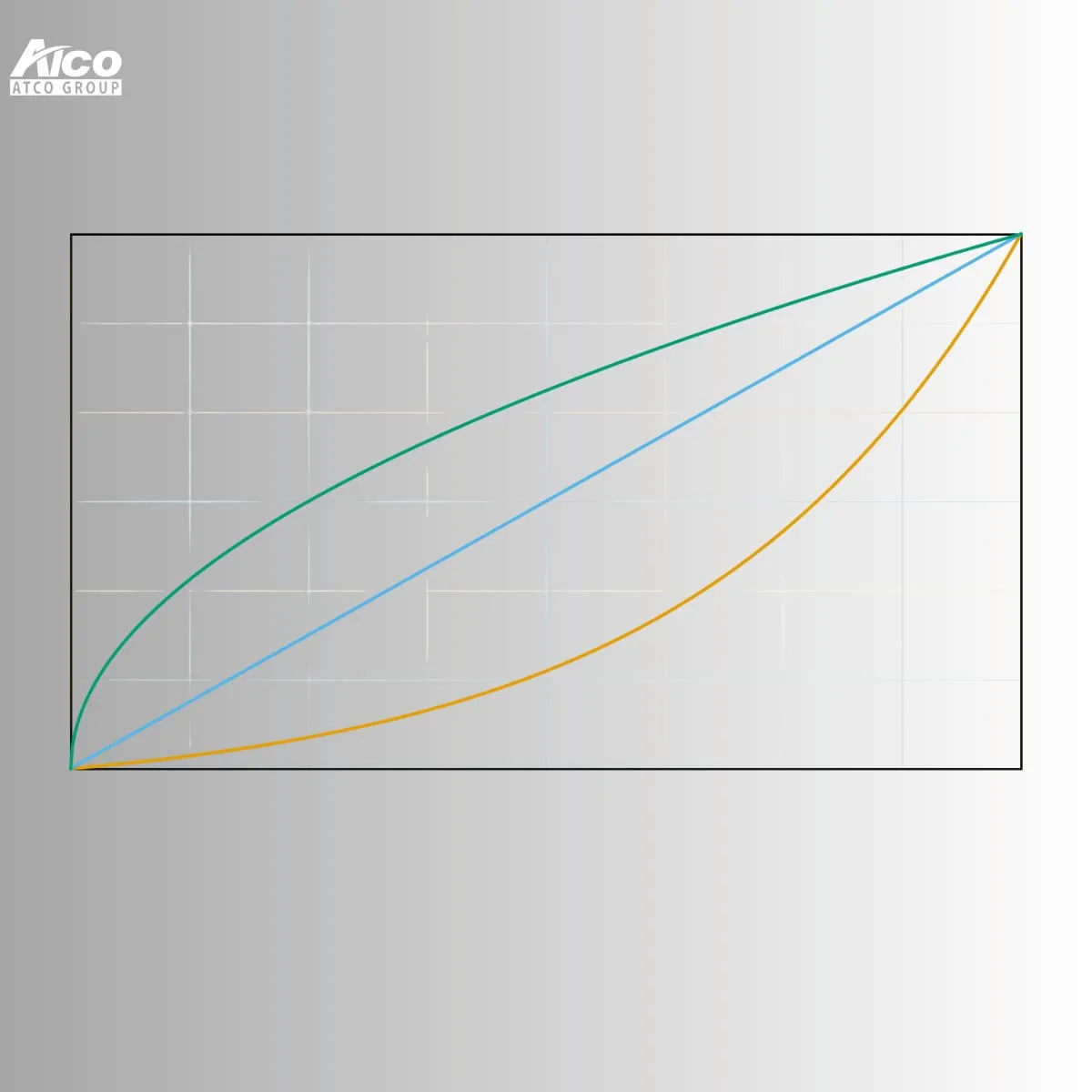

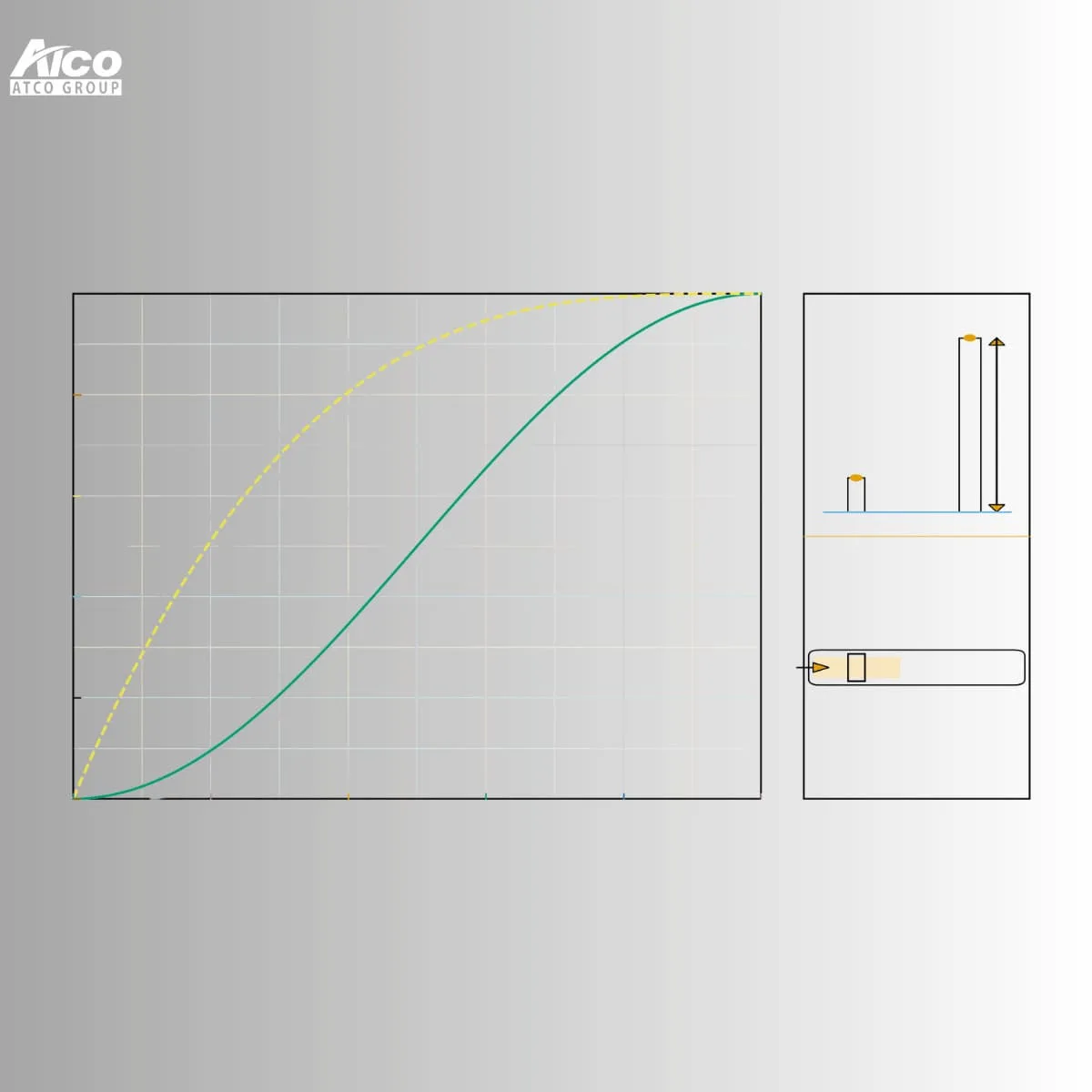

Karakteristik ve modülasyon doğruluğu

Kontrol mühendisliği açısından, “rangeability” ve histerezis farkı, tip seçiminde belirleyicidir. Klasik kelebek vana, orta açıklıklarda daha “sert” bir karakteristik verir. Buna karşın V-port küresel vana, eş yüzdeli davranışla düşük debilerde bile hassas ayar sağlar. Ölçüm ve regülasyona dayalı proseslerde bu fark, PID kazançlarının stabil ayarlanabilmesini kolaylaştırır. Kelebek, büyük çaplarda çok ekonomik ve kompakt olduğundan, modülasyon ihtiyacı düşük ya da iki kademeli çalışmanın yeterli olduğu hatlarda akıllıca bir tercihtir. Ancak sık modülasyon yapan hatlarda, tekrarlanabilirlik ve boşluk davranışı ön plana çıkar. Aktüatör seçimi burada oyunun kaderini değiştirir. J+J elektrik aktüatörleri, potansiyometre veya manyetik sensörlerle birlikte yüksek tekrarlanabilirlik ve pozisyon geri bildirimi sunar; analog ya da fieldbus arayüzleriyle de modern DCS/PLC altyapılarıyla kolay entegre olur. Pnömatik tarafta ise çift etkili ya da yay geri dönüşlü konfigürasyonlar, hava kalitesi ve regülatör stabilitesi ile birlikte değerlendirilmelidir. Doğru kam profili, dişli boşlukları ve mil-geometri uyumu sağlanmadığında, kağıt üzerindeki karakteristikler sahada tutmayacaktır. Bu yüzden aktüatör ve vana bir arada, aynı tezgâhta kalibre edilmelidir.



Tork, mil ve montaj standardı: uyumun mühendisliği

Tork hesabı yalnız kapatma yükü değildir. Çamurda partikül etkisi, düşük basınçta kavitasyon riski, yüksek sıcaklıkta koltuk sürtünmesi, kelebek diskinde akış momenti gibi bileşenler bir aradadır. Bu toplam tork, yaşlanmayla artabilir. Güvenli seçim için güvenlik katsayısı kullanılır ve acil durumda emniyet konumuna dönüş ihtiyacı ayrıca değerlendirilir. Mekanik uyum tarafında ISO 5211 kare mil standardı ve VDI/VDE 3845 aksesuar patenleri, operasyonel güvenilirliğin gizli kahramanlarıdır. Braket ve kaplinin doğru seçimi, mil yüksekliği ve diş sayısı gibi basit görünen ayrıntıların sahada sorun çıkarmasını engeller. Sirca switch kutularının NAMUR paternli tabanı, kelebek ya da küresel fark etmeksizin benzer montaj hızını mümkün kılar. Patlayıcı atmosferlerde, ekipmanın tamamı ATEX bakışıyla düşünülmeli. Zone 1 ya da Zone 2’de sinyal bütünlüğünü bozmadan Ex i bariyerli sensörle güvenli devre kurmak, daha sonra çıkabilecek izin ve denetim başlıklarının önüne geçer. J+J’in Ex bölgeleri için uygun konfigürasyonları ve Sirca’nın IP66/67, hatta yıkama-korozyon eşiği yüksek NEMA 4X varyantları, sahada çizgiyi netleştirir.

öneri

Kelebek mi, küresel mi sorusu, tek kelimelik bir yanıtla kapanmaz. Enerji tüketimi, modülasyon doğruluğu, kimyasal uyum, bakım süreleri ve stok standardizasyonu aynı terazinin iki kefesidir. Büyük çap, düşük ΔP ve iki konumlu servislerde kelebek vana, proje bütçesini ve montaj yükünü hafifletir. Sık modülasyon, dar kontrol bandı ve hassas debi gerektiren hatlarda V-port küresel vana ile elektrikli modülasyonlu çözüm, süreç kalitesini daha güvenli taşır. Gıda ve deniz etkili sahalarda dış ortam koruması tartışılmaz biçimde öne çıkar; NEMA 4X ve IP66/67, UV ve tuz sisi eşiğiyle birlikte yazılmalıdır. Patlayıcı atmosfer potansiyeli bulunan alanlarda, Ex yaklaşımı ve NAMUR sensör tercihleri sinyal bütünlüğünün güvencesidir. ATCO Group’un distribütörlüğünü yaptığı Sirca switch kutuları, sahada hızlı devreye alma ve net geri bildirim avantajı getirir. J+J elektrik aktüatörler ise modülasyon hassasiyeti, arayüz seçenekleri ve güvenilir tork üretimiyle denklemi tamamlar. Son tavsiye net: üç–dört tipik çalışma noktasında ΔP–enerji bütçesi hazırlayın, malzeme uyumunu kimyasal–sıcaklık tablosuyla doğrulayın, montaj standardını ISO 5211 ve VDI/VDE 3845 çizgisine oturtun. Geri kalan her şey, doğru partner ve doğru aksesuar seçimiyle kendiliğinden yerine oturacaktır.

Sıkça Sorulan Sorular

Kelebek vana mı, küresel vana mı daha doğru seçim?

Yanıt, hat çapı, basınç kaybı hedefi ve kontrol gereksinimine bağlıdır. Büyük çaplı iletim hatlarında kelebek vana kompakt gövde ve düşük maliyetle öne çıkar. Sık modülasyonun kritik olduğu proseslerde V-port küresel vana daha lineer ve tekrarlanabilir bir kontrol sağlar. Aşındırıcı çamur ve katı içerik yüksekse, tam geçişli küresel vana akışın bozulmasını azaltır. Enerji bütçesini ΔP ve pompa yükü üzerinden karşılaştırıp, ardından bakım erişimi ve stok standardizasyonuna bakmak en sağlıklı yaklaşımdır.

Modülasyon kontrolünde hangi tip daha hassas çalışır?

V-port küresel vana, eş yüzdeli karakteriyle düşük debi bölgelerinde dahi ince ayara izin verir. Kelebek vana orta açıklıklarda daha keskin davranır ve iki kademeli ya da kaba ayar gereken hatlarda verimli olur. Aktüatörün geri bildirim çözünürlüğü ve histerezisi sonucu belirgin etkiler. J+J elektrik aktüatörleri, analog ve dijital arayüz seçenekleriyle modülasyonda yüksek tekrarlanabilirlik sunar. Pnömatik modülasyonda ise hava kalitesi, konumlayıcı kararlılığı ve kam ayarı öne çıkar.

Enerji tüketimi ve basınç kaybı açısından fark nedir?

Kelebek vana dar kesitte disk gövdesi nedeniyle belirli açıklıklarda akışa ek direnç getirir. Büyük çaplarda bu kayıp kabul edilebilir düzeyde kalır ve kompakt tasarım avantajı ağır basar. Tam geçişli küresel vana, tam açık konumda daha düşük ΔP ile çalışır. Enerji hesabında yalnız vana değil, toplam sistem direnci ve tipik çalışma açıklıkları değerlendirilmelidir. Proje aşamasında iki tip için karakteristik eğrileriyle yıllık enerji maliyeti kıyaslaması yol göstericidir.

Aşındırıcı çamur ve katı partiküllü akışlarda hangi tip daha dayanır?

Tam geçişli küresel vana, akışın keskin yön değiştirmeden ilerlemesini sağlar. Bu, partikül erozyonunu ve koltuk kenarı aşınmasını azaltabilir. Kelebek vanada ince disk akış tarafında erozyona açıktır. Yine de uygun malzeme, sert kaplama ve doğru sızdırmazlık seçimiyle her iki tip de başarılı olabilir. Çalışma sıcaklığına göre metal koltuk veya RPTFE gibi seçenekler değerlendirilmelidir.

Hangi durumda NEMA 4X veya IP66/67 gibi korumalar şart olur?

Yüksek basınçlı yıkama, yoğun kimyasal temizlik ve dış ortamda UV ile tuz sisi etkisinin birleştiği sahalarda NEMA 4X düzeyi pratik güvence sağlar. IP66/67, toz ve su girişine karşı korumayı tanımlar. Gıda hatlarında temizlik protokolleri sert olduğundan her iki standardı birlikte talep etmek doğrudur. Sirca switch kutuları IP66/67 ve NEMA 4X seçenekleriyle saha dayanımını yükseltir ve kubbe içi pozisyon göstergeleriyle görsel doğrulama sunar.

ATEX Zone 1 ve Zone 2 alanlarında sinyal zinciri nasıl kurulmalı?

Tehlikeli alanlarda güvenli sinyal için Ex i bariyer ile NAMUR sensör tercih edilir. Zincir basit olmalı: PLC veya DCS, ardından Ex i bariyer ve saha tarafında switch kutusu. Ekranlı kablo, tek noktadan ekran sonlandırma ve sağlam bir eşpotansiyel barasıyla topraklamanın sürekliliği sağlanır. Sirca’nın NAMUR taban uyumu, montajı hızlandırır. J+J aktüatörlerin Ex uygun konfigürasyonlarıyla aynı zincirde güvenli çalışmak mümkündür.

ISO 5211 ve VDI/VDE 3845 standartları neden önemli?

ISO 5211 mil ve flanş arayüzü, VDI/VDE 3845 ise aksesuar paternlerini tanımlar. Bu sayede vana, aktüatör ve switch kutusunun farklı markalarla değiştirilebilirliği artar. Braket ve kaplinlerin standarda uygun seçimi, sahada hizalama hatalarını azaltır. Sonuçta devreye alma süresi kısalır, stok kalemleri sadeleşir ve bakım daha öngörülebilir hale gelir.

Malzeme seçiminde deniz suyu, klor ve ozon için nelere bakmalı?

Deniz suyunda pitting ve galvanik korozyon riskine karşı duplex sınıfları ve uygun kaplamalar değerlendirilir. Klor ve ozon, elastomerlerde şişme ve çatlama yaratabilir. Koltuk için RPTFE, gövde ve iç parçalarda paslanmaz sınıfları ya da özel alaşımlar incelenir. Temizlenebilirlik hedefi varsa yüzey pürüzlülüğü ve ölü hacim azaltımı da şartnamedeki yerini almalıdır.

Aktüatör torkunu nasıl boyutlandırmalı?

Tork hesabı, kapatma torku, sürtünme, diferansiyel basınç ve yaşlanma payını içerir. Güvenlik katsayısı uygulamak doğru olur. Pnömatik çözümlerde hava basıncı dalgalanmaları, yay geri dönüş ihtiyacı ve konumlayıcı kararlılığı düşünülür. Elektrikli modülasyonda J+J aktüatörler gibi yüksek çözünürlüklü geri bildirim ve uygun dişli oranı, tekrarlanabilirliği artırır.

Modülasyon doğruluğunu hangi unsurlar belirler?

Vana karakteri, aktüatörün histerezisi, dişli boşlukları, kam ayarı ve geri bildirim çözünürlüğü sonucu belirler. V-port küresel gövde ile iyi kalibre edilmiş bir elektrikli aktüatör ikilisi, dar band kontrolünde güven verir. Pnömatikte hava hazırlığı, valf pozisyonerinin bant genişliği ve rezonans davranışı gözden geçirilmelidir.

MTBF ve MTTR değerlerini nasıl iyileştiririz?

Standart arayüzler ile değiştirilebilirlik sağlamak, kritik yedekleri hazırda tutmak, UV ve tuz sisi eşiği yüksek gövde koruması talep etmek, MTBF’yi artırır. Ayar ve kalibrasyonun kolay yapılması da MTTR’ı düşürür. Sirca switch kutularında net pozisyon göstergesi ve sağlam kam mekanizması, yeniden ayarı hızlandırır. J+J’nin teşhis özellikleri, sorunları büyümeden yakalamaya yardımcı olur.

Gıda hatlarında neden NEMA 4X önerilir?

Yıkama basıncı, deterjan kimyası ve sıcaklık döngüleri, sızdırmazlık ve kubbe parçaları üzerinde baskı yaratır. NEMA 4X, su girişine ve korozyona karşı güçlendirilmiş koruma sunar. IP sınıfını da net belirtmek, gerçek saha koşullarında dayanımı artırır. Düz yüzeyli kubbe ve birleşim yerlerinin az olması, hijyen açısından avantajdır.

Bakım planında hangi kontrolleri standartlaştırmalıyız?

Periyodik görsel kontrol, kondenz ve korozyon takibi, kam ve sınır anahtarı kalibrasyonu, rakor sıkılık ve ekran bağlantı sürekliliği, vana hareket denemesi ve debi-gerçek pozisyon karşılaştırması temel maddelerdir. Bakım piramidi yaklaşımıyla tabana rutin kontroller, orta kata izleme, tepeye KPI ve iyileştirme döngüsü yerleştirilmelidir.

Switch kutusu seçimi vana tipine göre değişir mi?

Temel fark montaj arayüzünde ve kam ayarında ortaya çıkar. ISO 5211 ve VDI/VDE 3845 uyumlu, NAMUR tabanlı bir switch kutusu, kelebek ya da küresel fark etmeksizin hızlı entegrasyon sağlar. Saha koşulları zorluysa IP66/67 ve NEMA 4X tercih edilir. Sirca ailesi bu gereksinimleri karşılayan seçenekler sunar.

Proje tesliminde devreye alma kontrol listesinde neler olmalı?

Mil-kaplin hizası, sınır anahtarı ve geri bildirim doğrulaması, Ex i bariyer kablolaması, ekran-PE bağlantı sürekliliği, yıkama sonrası sızdırmazlık kontrolü, modülasyon testi ve acil durumda emniyet pozisyonu doğrulaması mutlaka yapılmalıdır. Operatörler için kısa bir yerinde eğitim ve yedek parça listesiyle teslim, sahada güven verir. Aktüatör tarafında J+J’nin arayüz parametrelerinin kaydı, sonraki bakımda zaman kazandırır.

Not: ATCO Group’un distribütörlüğünü yaptığı Sirca switch kutuları ve J+J elektrik aktüatörleri, bu SSS’te belirtilen IP/NEMA, ATEX ve modülasyon gerekliliklerini karşılayan geniş seçenekler sunar.
