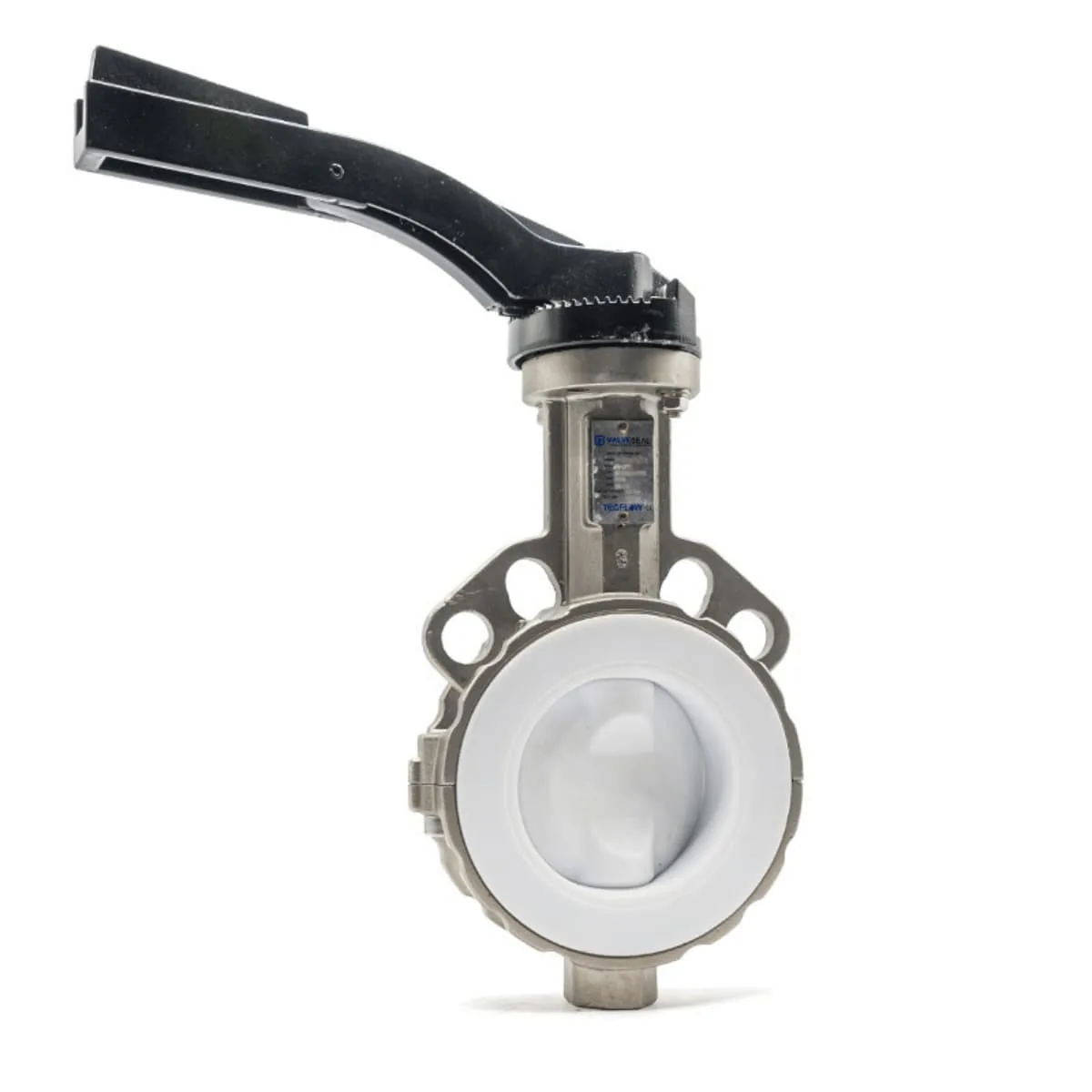

Paslanmaz Çelik Kelebek Vana – PN16 Wafer Tipi
Paslanmaz çelik kelebek vana, endüstriyel sıvı ve gaz sistemlerinde akışı kontrol etmek için kullanılan, dayanıklı ve kompakt bir vana çeşididir. Bu model, PN16 basınç standardına uygundur ve wafer tipi (sıkıştırmalı) bağlantısı sayesinde sistemin iki flanşı arasına kolaylıkla monte edilebilir. Paslanmaz gövdesi ile korozyona karşı maksimum direnç sağlar ve kompakt yapısı sayesinde yer tasarrufu sunar.
Teknik Özellikler
Gövde Malzemesi
Vana gövdesi, genellikle AISI 304 veya 316 kalite paslanmaz çelikten üretilir. Bu yapı, hem iç hem de dış etkenlere karşı uzun süreli koruma sağlar. Kimyasallara, nemli ortamlara ve korozyona karşı yüksek dirençlidir.
Bağlantı Tipi: Wafer (Sıkıştırmalı)
Wafer tipi bağlantı, flanşlar arasına yerleştirilen sıkıştırmalı bir yapıdır. Bu tip vanalar, yer tasarrufu sağlaması ve montaj kolaylığı nedeniyle endüstride sıklıkla tercih edilir. PN10 ve PN16 normlarına uyum sağlar.
Basınç ve Sıcaklık Dayanımı
- Basınç: Maksimum 16 bar (PN16)
- Sıcaklık Aralığı: -10°C ile +120°C
Disk ve Kol Yapısı
Disk kısmı da paslanmaz çelikten imal edilmiştir. Diskin döner yapısı sayesinde vana, hızlı ve güvenli bir şekilde açılıp kapanabilir. Manuel kontrollü kaldıraçlı kol sayesinde kullanıcı dostudur; otomasyon sistemlerine uyumlu hale getirilebilir.
Kullanım Alanları
Su ve Atık Su Sistemleri
Paslanmaz çelik kelebek vanalar, arıtma tesislerinde, pompa istasyonlarında ve belediye altyapı projelerinde sıklıkla kullanılır. Sızdırmazlık kapasitesi yüksek olduğu için kaçak riskini azaltır.
Kimyasal Proses Hatları
Korozyon dayanımı yüksek olması sayesinde asit, baz, tuzlu su ve solvent içeren hatlarda güvenle kullanılabilir. Özellikle kimya ve petrokimya endüstrisinde tercih edilir.
Gıda ve İçecek Endüstrisi
Hijyenik paslanmaz yüzeyi sayesinde süt, meyve suyu, bira ve benzeri ürünlerin üretiminde kullanılabilir. Gıda ile temasa uygundur ve temizlik işlemleri için CIP sistemlerine entegre edilebilir.
HVAC ve Yangın Söndürme Sistemleri
Isıtma, soğutma ve havalandırma sistemlerinde akış kontrolünü sağlamak için tercih edilir. Yangın sistemlerinde hızlı açma-kapama kabiliyeti sunar.
Enerji Tesisleri
Enerji üretiminde kullanılan boru hatlarında, buhar ve sıcak su sistemlerinde uzun ömürlü ve güvenli bir kullanım sağlar.
Avantajları
- Paslanmaz Gövde: Kimyasallara ve dış etkilere karşı yüksek dayanım
- Wafer Tipi Bağlantı: Kompakt yapı, yerden tasarruf sağlar
- Kolay Montaj: Flanşlar arasına doğrudan yerleştirme
- Uzun Ömür: Paslanmaz disk ve gövde ile bakım gerektirmeden kullanım
- Aktüatör Uyumlu: Elektrikli veya pnömatik aktüatörle otomatikleştirilebilir
Montaj ve Kullanım Talimatları
Montaj Adımları
- Montaj öncesi boru hattı temizlenmeli ve flanş yüzeyleri kontrol edilmelidir.
- Vana, flanşlar arasına dik ve merkezlenmiş şekilde yerleştirilmelidir.
- Bağlantı cıvataları çapraz sıkılmalı, eşit tork uygulanmalıdır.
- Montaj sonrası vana kolu çevrilerek açma-kapama kontrolü yapılmalıdır.
Kullanım Tavsiyeleri
Wafer tipi kelebek vanalar dikey veya yatay hatlarda kullanılabilir. Vana tam kapalı pozisyondayken basınç uygulanmamalıdır. Disk üzerine doğrudan darbe uygulanmamalı, kol zorlanmamalıdır.
Teknik Özellik Tablosu
| Özellik | Değer |
|---|---|
| Ürün Adı | Paslanmaz Çelik Kelebek Vana |
| Bağlantı Tipi | Wafer (Sıkıştırmalı) |
| Basınç Dayanımı | PN16 – 16 bar |
| Çalışma Sıcaklığı | -10°C / +120°C |
| Disk ve Gövde | Paslanmaz Çelik (AISI 304 / 316) |
| Kontrol Tipi | Kaldıraçlı Kol |
| Uygulama | Su, gaz, kimyasal, HVAC |
Sık Sorulan Sorular
Bu vana içme suyu ile uyumlu mu?
Evet. Paslanmaz çelik yapı ve elastomer contalar içme suyu sistemleri için uygundur ve hijyeniktir.
Wafer tipi ile lug tipi farkı nedir?
Wafer tipi vanalar flanşlar arasına sıkıştırılarak monte edilir. Lug tipi vanalar ise vida delikleri ile flanşlara sabitlenebilir. Wafer tipi daha kompakt ve ekonomiktir.
Bu vana otomasyon sistemine entegre edilebilir mi?
Evet. Elektrikli veya pnömatik aktüatör entegrasyonuna uygundur.
Neden Atco Group?
Atco Group, sektördeki 25 yıllık deneyimiyle paslanmaz çelik vana üretiminde kalite, güven ve mühendislik başarısını bir arada sunar. ISO 9001:2015 kalite standartlarıyla üretim yapan firmamız, yurtiçi ve yurtdışında yüzlerce referansa sahiptir.
- Yerli üretim
- Geniş stok ve hızlı teslimat
- Teknik destek ve mühendislik danışmanlığı
- Uluslararası kalite belgeleri
Paslanmaz çelik kelebek vana ihtiyaçlarınız için bizimle iletişime geçin. Endüstriyel projelerinize uygun çözümler sunalım.
