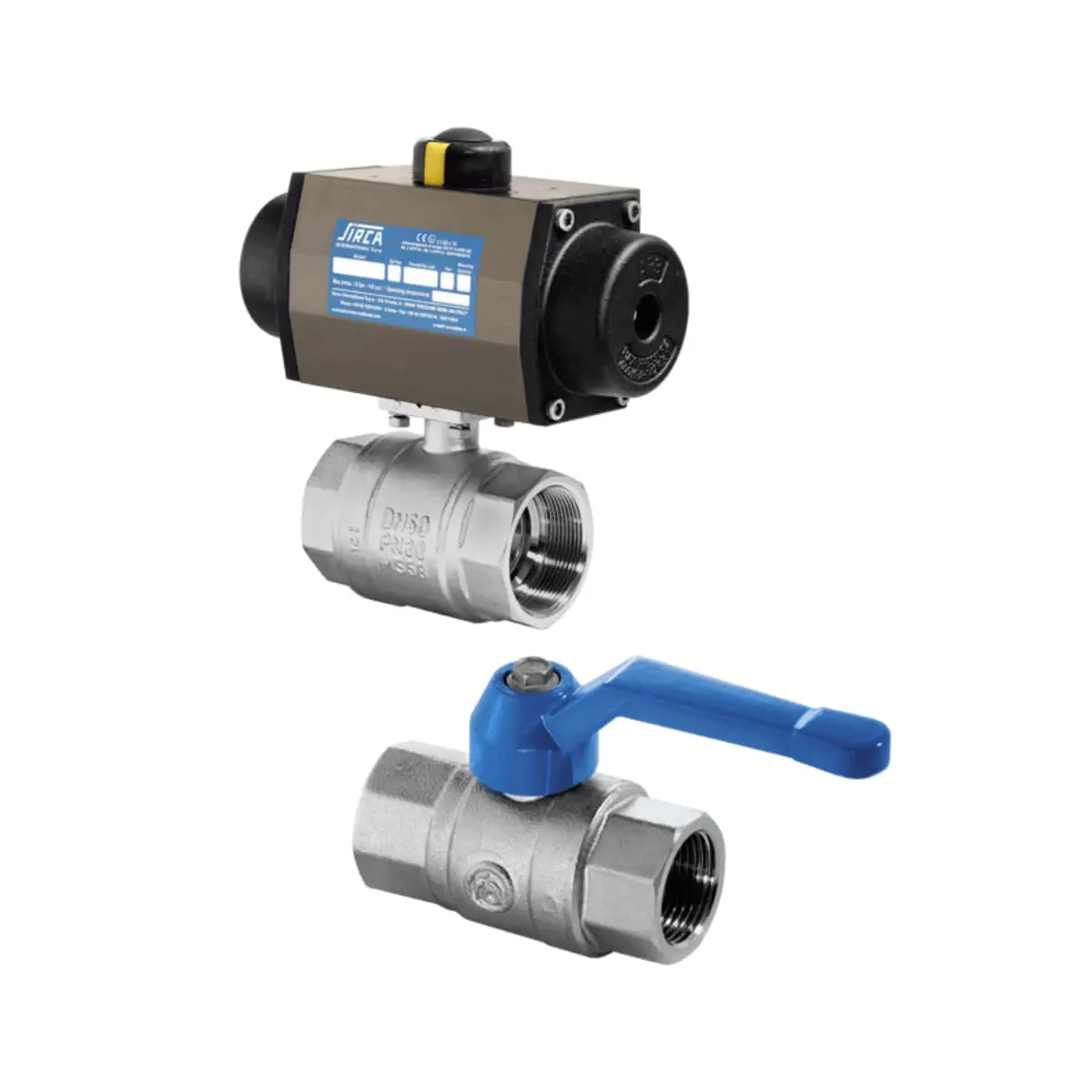

S40 Dişli Küresel Vana: Yüksek Basınç, Güvenilir Sızdırmazlık
S40, hat kalınlığını ve basınç sınıfını ifade eden Schedule 40 boru standardını hedefleyen bir gövde/bağlantı yaklaşımıdır. Dişli (BSP/NPT) bağlantı, kaynak ya da flanş gerektirmeden hızlı montaj sağlar. Tam geçişli (full port) tasarım, basınç kaybını minimize eder; küre (ball) + seat mekanizması %100’e yakın sızdırmazlık ve hızlı aç/kapa sunar.
Kullanım Alanları: Endüstriyel su hatları, HVAC, basınçlı hava, kimyasal prosesler (malzeme uygunluğuna bağlı), gıda/ilaç (316L tercih), tarım sulama, denizcilik (korozyona dayanım).
Avantajlar: Kompakt gövde, yüksek çevrim ömrü, düşük tork ihtiyacı, otomasyona uyum.
Teknik Özellikler ve Ölçüler (S40)
Malzeme ve Basınç Sınıfı
Gövde: AISI 304/316 paslanmaz çelik, karbon çelik veya pirinç (uygulamaya göre).
Sızdırmazlık (Seat): PTFE/RTFE (yüksek sıcaklık/kimyasal uyum için RTFE).
Basınç: Tipik PN40 sınıfı (model/çap ve sıcaklığa bağlı).
Sıcaklık: −20°C…+180°C (seat ve gövde malzemesine bağlı).
Bağlantı: BSPP/BSPT/NPT diş.
Akış: Full port (tam geçiş) – düşük basınç kaybı.
Ölçüler (Örnek Aralık)
Çaplar: ¼” – 2” (DN8–DN50).
Standartlar: ISO 228 (BSPP), ISO 7-1 (BSPT), ASME B1.20.1 (NPT).
Tahrik: Manuel kol; üst flanş ISO 5211 ile pnömatik/elektrikli aktüatör montajı.
S40 Dişli Küresel Vana Seçim Kriterleri
S40 dişli küresel vana seçimi; hat basıncı, sıcaklık, akışkanın kimyasal yapısı, diş standardı (BSPP/BSPT/NPT), gövde malzemesi (304, 316, pirinç), seat malzemesi (PTFE/RTFE) ve işletme koşulları gibi değişkenlerin birlikte değerlendirilmesini gerektirir. “Schedule 40” sınıfının sunduğu et kalınlığı ve dayanım, çoğu endüstriyel su, HVAC, basınçlı hava ve hafif kimyasal uygulamada fazlasıyla yeterlidir; ancak klorürlü, tuzlu veya agresif kimyasallı ortamlarda 316/316L paslanmaz çelik ile RTFE tercihleri servis ömrünü ciddi şekilde uzatır. Montaj kolaylığı açısından dişli bağlantı (BSP/NPT) proje sahasında kaynak/flanş gerektirmeden zaman kazandırır; yine de doğru diş standardını seçmek ve teflon/keten uygulamasını tork değerlerine uyarak yapmak sızdırmazlık için kritiktir. Tam geçişli (full port) S40 küresel vanalar, basınç kaybını azaltır ve pompalar/debi kontrolü tarafında sistem verimliliğini destekler. ISO 5211 üst flanşlı modeller, pnömatik ya da elektrikli aktüatörle otomasyona hızlı geçiş sağlar. Son olarak, çap büyüdükçe PN dayanımının ve seat ömrünün sıcaklıkla birlikte değişebileceğini unutmayın; üretici basınç–sıcaklık eğrileri ve kimyasal uyumluluk tabloları kararın dayanağı olmalıdır.
Akışkan ve Malzeme Uyumu
S40 dişli küresel vana malzemesi, akışkanla kurduğu kimyasal ilişkinin doğrudan bir sonucudur. Su/HVAC hatlarında pirinç veya AISI 304 çoğu uygulamada yeterli korozyon direnci ve ekonomik çözüm sunar. Ancak agresif kimyasallar, tuzlu su/deniz suyu, klorürlü ortamlarda ve dış sahada sık termal şok yaşanan hatlarda 316/316L malzeme tercih etmek uzun vadede sızıntı, gövde pitting ve çatlak risklerini ciddi biçimde azaltır. Gıda/ilaç uygulamalarında yüzey pürüzlülüğü, hijyenik tasarım ve 316L ile FDA uygun seat (PTFE/RTFE) seçimi öne çıkar. Seat tarafında PTFE genel kullanım için düşük sürtünme ve iyi kimyasal dayanım sunarken, daha yüksek sıcaklık ve bazı solventlerde RTFE tercih edilmesi performans ve ömrü artırır. Ayrıca, vana sapı (stem) contası ve gövde contalarının da ortama uygunluğunu kontrol edin; bazı solventler elastomerleri şişirerek kaçaklara neden olabilir. Son olarak, kimyasal uyumluluk tabloları ve MSDS verileriyle malzeme–akışkan eşleşmesini doğrulamak, işletme sürekliliği ve bakım maliyetleri açısından kritik bir adımdır.
Basınç–Sıcaklık–Çap İlişkisi
S40 sınıfı küresel vanalarda basınç dayanımı, sıcaklık ve nominal çap birlikte ele alınmalıdır. Çap büyüdükçe gövde ve seat üzerindeki yük dağılımı değişir; bu nedenle bazı modellerde yüksek sıcaklığa çıktığınızda PN (bar) kapasitesi düşebilir. Aynı şekilde, sıcaklık arttıkça PTFE/RTFE gibi seat malzemelerinin mekanik özellikleri değişir; sürekli yüksek sıcaklıkta RTFE, termal deformasyon ve soğuk akma risklerini azaltır. Eğer hat koşulları sık termal şok (ani ısı değişimi) üretiyorsa, tork değerleri ve çevrim hızları seat ömrünü belirgin etkileyebilir. Basınç–sıcaklık eğrilerini (P–T curves) ve üretici tarafından belirtilen maksimum çalışma değerlerini kullanarak, emniyet katsayınızı ve arıza modlarını planlayın. Pompa kalkışları, hidrolik darbe (water hammer) ve ani vana kapanışları gibi dinamik etkiler için boru devresinde darbelere dayanım (ör. sönümleme, by-pass) sağlandığından emin olun. Son olarak, debi ve basınç kaybı hedefleri açısından tam geçişli (full port) yapı, kontrol vanalarıyla birlikte çalışırken sistem verimini destekler.
Diş Standardı ve Montaj
NPT, BSPP (paralel) ve BSPT (konik) diş standartları, aynı çap değerine sahip olsalar bile uyumsuz olabilir; bu yüzden hattınızın standardını değişmez veri olarak kabul edip vana seçiminde aynı standardı kullanmalısınız. Karışık kullanım (ör. NPT erkek – BSP dişi) sızıntı, diş sıyırma ve hatta gövde çatlağı riskini artırır. Montajda dişleri temizleyin; teflon bant yahut keteni üretici tork değerlerine uygun miktarda ve doğru yönde sarın. Vana gövdesini her zaman anahtar düzlemlerinden kavrayarak sıkın; koldan zorlayarak tork vermek sap/küre/seat hasarına yol açar. Kol çevresindeki erişimi ve bakım için alan bırakın; kolun proses ekipmanına sürtmesini engelleyin. İlk basınçlandırmadan önce sızıntı kontrolü yapın, ardından çevrimleri kademeli artırın. Eğer otomasyona geçilecekse ISO 5211 üst flanşlı gövde, aktüatör adaptasyonunu kolaylaştırır ve sahada yeniden işçilik gereksinimini azaltır.
S40 vs. S50: Hangi Seriyi Seçmeliyim?
S40 (Schedule 40) serisi; su, HVAC, basınçlı hava ve pek çok endüstriyel akışkan uygulamasında ekonomik–dayanıklı dengenin en iyi sağlandığı sınıftır. Gövde et kalınlığı ve seat kombinasyonları, PN40 aralığında güvenli çalışmayı mümkün kılar. Buna karşın S50 (üst sınıf/seriler; daha kalın gövde veya yüksek dayanım varyantları) yüksek basınç, yüksek sıcaklık veya agresif kimyasal yüklerin belirgin olduğu, çevrim sayısının fazla ve kapan–aç hızlarının yüksek olduğu ağır hizmet koşullarında tercih edilir. Kararı verirken; hat basıncı (maksimum/ortalama), çalışma sıcaklığı, akışkanın kimyasal profili, beklenen çevrim sayısı, otomasyon gereklilikleri, bütçe ve ağırlık/kompaktlık kriterlerini bir arada değerlendirin. Çoğu genel uygulamada S40 fazlasıyla yeterliyken; proses güvenliği kritik ve arıza maliyeti yüksek ortamlarda S50’ye çıkmak uzun vadeli Toplam Sahip Olma Maliyeti (TCO)’yu düşürebilir.
Montaj, Devreye Alma ve Bakım
Montaj–devreye alma–bakım zinciri, S40 dişli küresel vana performansını belirleyen en kritik üçlüdür. Doğru malzeme ve doğru diş seçimi kadar, uygun tork, temiz diş yüzeyi, doğru sızdırmazlık malzemesi uygulaması ve kademeli basınçlandırma süreçleri de kaçak önleme ile seat ömrü açısından belirleyicidir. Sahada özellikle aktüatörlü sistemlerde hizalama (coupling/uygulanan torkun eksenelliği), elektrik/pnömatik hatların sızdırmazlığı, limit switch ayarları ve acil kapanış senaryoları gözden geçirilmelidir. Düzenli kontrol listeleri oluşturup, bakım periyotlarını akışkan/sıcaklık/çevrim verilerine göre ayarlamak uzun ömürlü ve güvenli bir işletim sağlar.
Montaj İpuçları
Montaj öncesi vana ve karşı diş yüzeylerini yağ–kir–pürüz açısından temizleyin; gerekirse diş fırçası ve solventle yüzeyi hazırlayın. Teflon bant ya da keteni uygun yön ve miktarda uygulayın; 2–4 tur teflon çoğu durumda yeterlidir, aşırı sarım dişi zorlayabilir. Vana gövdesini anahtar düzlemlerinden tutarak sıkın; koldan tork uygulamayın. Hatta yerleştirirken kol çevresindeki açı ve erişimi dikkate alın; servis sırasında kolun engellere çarpması seat/sap hasarına yol açabilir. İlk basınçlandırma önce düşük basınç ile yapılmalı, sızıntı testi sonrası kademeli olarak nominal basınca çıkılmalıdır. Montaj sonrası pozisyonlamada kolun tam açık ve tam kapalı konumlarına engelsiz ulaşması önemli; kısmi sıkışmalar uzun vadede seat aşınmasına ve damlatmaya neden olur. Aktüatör bağlanacaksa ISO 5211 flanş hizalaması, şaft uyumu ve tork ayarı üretici değerlerine göre yapılmalıdır.
Devreye Alma ve Kontrol
Devreye alma aşamasında sistemin yavaş basınç yükseltmesi esastır. Önce sızıntı kontrolü yapın; bağlantı noktaları, sap (stem) etrafı ve gövde birleşimleri gözle ve sabun köpüğüyle kontrol edilebilir. Ardından vana birkaç aç–kapa çevrimi ile seat ve küre yüzeyinin eşleşmesini (bedding-in) tamamlar. Aşırı tork uygulamaktan kaçının; manuel kollarda gereğinden fazla kuvvet seat deformasyonuna ve ilerleyen süreçte mikro sızıntılara yol açabilir. Aktüatörlü vanalarda limit switch ve tork switch ayarları üretici değerlerine göre yapılmalı, elektrik/pnömatik hatlarda gevşek bağlantı kalmamalıdır. Prosesiniz hidrolik darbe üretiyorsa (ani kapanış, pompa stop), darbeyi sönümleyen by-pass/akümülatör önlemleri değerlendirilmelidir. Devreye alma raporuna P–T değerleri, çevrim sayısı, tork ayarları ve test sonuçlarını kaydetmek, ileride olası arızalarda kök neden analizi (RCA) için kıymetli veri sunar.
Periyodik Bakım
S40 dişli küresel vana bakım periyotları, çalışma sıcaklığı, basınç ve çevrim sıklığına göre 6–12 ay aralığında planlanabilir. Kontrol listesinde: (1) Bağlantı sızıntısı, (2) Kol serbestliği ve end-stop pozisyonları, (3) Sap (stem) packing sıkılığı, (4) Seat performansı (kapanma testi), (5) Korozyon/pitting izleri bulunmalıdır. Agresif ortamlarda dış yüzeye koruyucu kaplama ve periyodik temizlik önerilir. Seat malzemesi PTFE/RTFE olan sistemlerde sürekli yüksek sıcaklık ve kimyasal yük varsa önleyici bakım kapsamında seat/sap contası setleri stokta tutulmalı ve küçük sızıntıların büyümesine izin verilmemelidir. Aktüatörlü uygulamalarda, tork yeniden kalibrasyonu, limit/switch kontrolü ve hava kalitesi/kuruluğu (pnömatik) düzenli olarak gözden geçirilmelidir. Planlı duruşlarda kapalı konum basınç tutma testi yaparak sızdırmazlık doğrulanmalı, kayıt altına alınmalıdır.
Fiyatlandırma, Stok ve Teslim Süresi
S40 dişli küresel vana fiyatı; gövde malzemesi (316 > 304 > pirinç), çap (2” fiyatı ½”’den daha yüksektir), seat tipi (RTFE > PTFE), diş standardı (BSP/NPT varyasyonları), ISO 5211 üst flanş ve aktüatör gereksinimi gibi faktörlere bağlıdır. Standart ölçüler (½”, ¾”, 1”, 1¼”, 1½”, 2”) genellikle stokta bulunur; ancak özel diş, özel seat veya belgelendirme (ör. malzeme sertifikaları) istendiğinde termin gerekebilir. Proje bazlı adetlerde lojistik planlama, toplu alım indirimi ve sabit fiyat garantisi gibi opsiyonlar sunmak mümkündür. Teklif talebinde, adet, çap, diş standardı (BSP/NPT), malzeme (304/316/pirinç), seat (PTFE/RTFE), çalışma basıncı–sıcaklığı, akışkan türü ve otomasyon ihtiyacı bilgilerini iletirseniz fiyatlandırma ve teslim süresi 2 saat içinde netleştirilebilir.
Sık Yapılan Hatalar ve Kaçınma Yolları
S40 dişli küresel vana kurulumlarında en sık karşılaşılan sorun yanlış diş standardı eşleştirmesidir (NPT–BSP karışıklığı). Bu, ilk basınçlandırmada sızıntı, ilerleyen dönemde diş sıyırma ve gövde çatlaklarını tetikleyebilir. İkinci yaygın problem aşırı tork uygulamasıdır; kol veya aktüatör torkunun üretici değerlerini aşması, seat’in soğuk akmasına ve damlamaya neden olur. Üçüncü olarak yanlış malzeme seçimi; klorürlü ortamlarda 304 yerine 316 kullanmamak korozyonu hızlandırır. Dördüncü hata, yetersiz bakım ve periyodik kontrol eksikliğidir; stem packing gevşemeleri ve korozyon izleri büyümeden düzeltilmelidir. Son olarak, teflon/keten uygulamasında aşırılık veya yanlış sarım yönü sızdırmazlığı bozar. Çözüm için: Proje başında hat diş standardını kesinleştirin, montaj torklarını takip edin, kimyasal–malzeme uyum tablosu kullanın, bakım periyotlarını 6–12 ay aralığında planlayın ve devreye alma raporlarını düzenli tutun.
