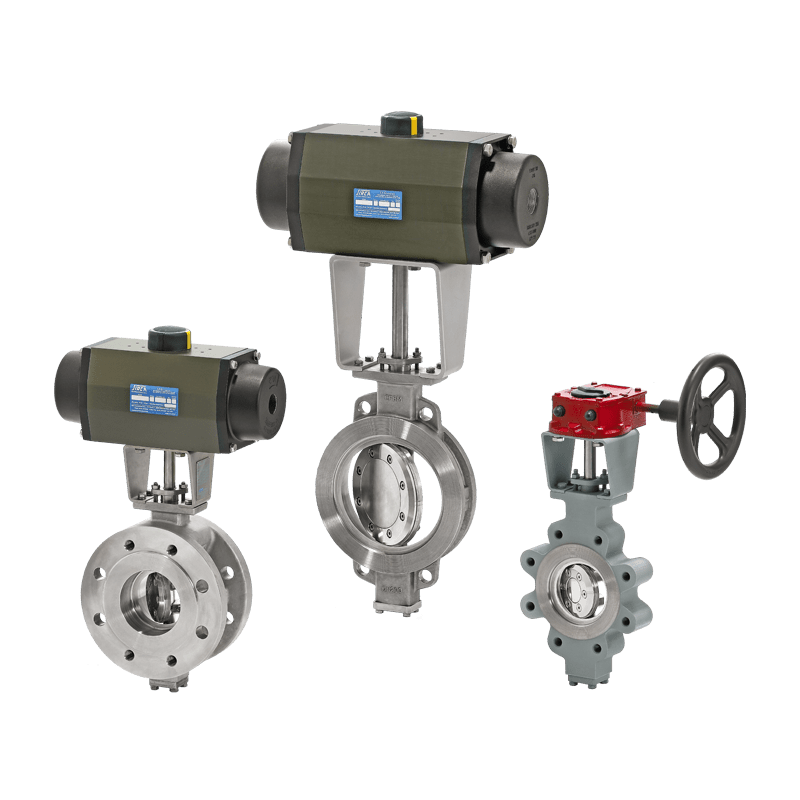

501M

Boyut aralığı 2.1/2” ÷ 56” (DN65 ÷ DN1400)
Tip: Yay, Lug, Çift flanşlı, Butt kaynaklı
Tasarım: ASME B16.34, EN 12516-2, EN 593
Yüz yüze: API 609, EN 558, ANSI B16.10
Çalışma sıcaklığı: -196°C + 815°C (-320 °F ÷ +1500 °F)
Basınç derecelendirmeleri: ASME sınıf 150, 300, 600, PN10 ÷ PN160 – çift yönlü
Flanş delikleri: ASME B16.5, ASME B16.47 serisi A, EN1092-1
Test API 598, API 6D, EN 12266-1
Sızıntı sınıfı: Rate “A” – Sızıntı yok – EN 12266-1’e göre
Standart malzemeler Gövde: Karbon Çelik, Paslanmaz Çelik, Al/Bronz
Gövde oturu: Stellite® (kaplama kaynağı)
Disk: Karbon Çelik, Paslanmaz Çelik, Al/Bronz
Gövde: AISI 420, AISI 630, NITRONIC 50
Uygulamalar: Yüksek basınç, Yüksek sıcaklık, Kritik hizmet, Kriyojenik Hizmet
Sertifikalar 97/23/CE PED, 94/9/CE ATEX, Yangına Dayanıklı API 607, ISO 10497, API 6FA
CU TR 10 – CU TR 32, GOST-R
